无线远传水表与远程抄表(阀控)完整解决方案报告书

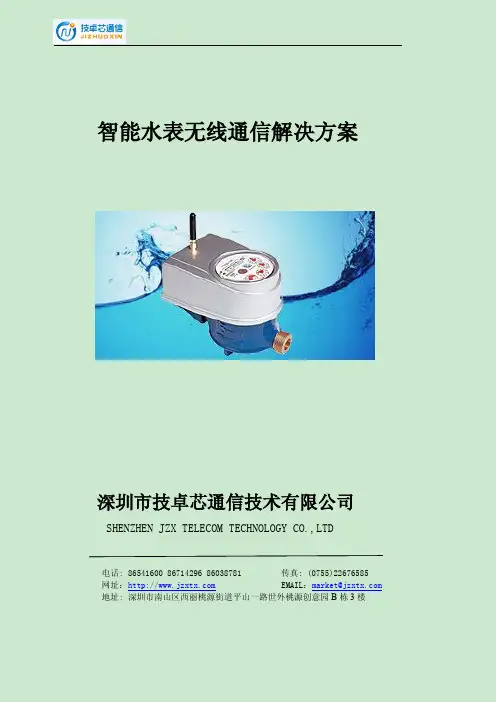

智能水表无线通信解决方案深圳市技卓芯通信技术有限公司SHENZHEN JZX TELECOM TECHNOLOGY CO.,LTD电话:865416008671429686038781传真:(0755)22676585网址： EMAIL：market@ 地址:深圳市南山区西丽桃源街道平山一路世外桃源创意园B栋3楼需求分析目前许多地方的自来水公司，还是采用人工上门读取水表数据的抄表方式，这种方式需要抄表工人挨家挨户去读取水表的数字，如果用户家中无人就没办法读取数据，而且人工抄表的方式还非常不利于数据统计，随着现在科学技术的发展，对抄表方式也是提出了新的要求，要求提高可靠性，实时性以及数据处理的方便性。

于是无线抄表技术已经开始广泛应用于自来水公司的自动抄表。

由于长距窒内外的布线存在着短路、断线隐患，错综复杂的线路使系统调试和维护困难重重，现在存在的远程集中抄表方式已不能满足水电公司日益增长的业务需求。

因此，我们提出了新的自动抄表系统---无线抄表。

（一）无线远传水表集抄系统系统组成：无线远传水表抄表网络系统由抄表管理中心，集中控制器和采集终端组成。

其结构示意图如下：1）抄表管理中心：由抄表管理中心内部的抄表管理计算机及其后台上位机管理软件组成，是整个远程无线抄表系统的核心管理部分，它既是远程所有无线抄表设备的管理者，又是联系着用户营销管理系统与远程自动抄表系统的桥梁。

中心管理系统通过远程GPRS/CDMA的无线通信方式与远程无线集中器通信，抄收无线集中器数据，远程无线集中器与无线数据路由采集器之间通过自组网RF无线通信模块连接，无线数据路由采集器可以组网路由，以达到远距离路由通信，由路由采集器抄收各个无线用户表端数据。

2）集中器：集中器是管理中心与用户终端沟通的桥梁，是整个系统的中间层。

1.通过无线数据通信方式，向上可接收抄表管理中心的指令，自动完成抄水表数据和控制用户水泵开关的工作；2.向下通过无线数据通信方式与采集终端通讯，定时抄收采集终端用户水表数据，并根据设置，自动将数据另存，作为向用户收费的依据；3.管理中心通过集中器可向采集终端发送供水开关指令，完成对恶意欠费用户的远程惩罚性断水工作。

远传水表解决方案远传水表是一种能够实现自动远程抄表、监测用水情况、实时传输数据的水表产品。

它利用物联网技术，通过无线传输数据的方式，实现了对水表的远程监控和管理。

远传水表解决了传统水表抄表工作繁琐、耗时长、不准确等问题，提高了用水单位和管理者的工作效率，为水资源管理提供了便利。

下面是关于远传水表解决方案的详细介绍。

一、远传水表的原理和组成远传水表系统由远传水表、数据采集终端、数据传输网和数据处理平台四个主要部分组成。

1.远传水表：远传水表是系统的核心组成部分，它能够实时记录和统计用水数据，并通过内置的通讯模块将数据传输给数据采集终端。

2.数据采集终端：数据采集终端负责接收和存储来自远传水表的用水数据，并将数据通过无线通信方式传输给数据传输网。

3.数据传输网：数据传输网负责接收来自数据采集终端的用水数据，并将数据传输给数据处理平台。

4.数据处理平台：数据处理平台负责接收来自数据传输网的用水数据，并进行数据处理、分析和存储。

用户可以通过数据处理平台进行用水数据的查询、统计和管理。

二、远传水表的优势和应用意义1.自动化管理：远传水表实现了自动化抄表，不再需要人工定期抄表，大大节省了人力和时间成本。

同时，远传水表能够实时监测用水情况，通过数据分析和处理，可以及时发现异常用水行为，提供科学的用水管理建议。

2.精确性高：远传水表采用数字化设计，具有高度的精确性。

它能够准确记录用水数据，避免了传统水表由于机械磨损或破坏导致的数据不准确的问题。

3.节水意识提高：远传水表能够通过实时监测和记录用水数据，向用户提供详细的用水情况报告，帮助用户了解自己的用水习惯和用水量，从而提高节水意识并采取相应的节水措施。

4.减少漏水损失：远传水表能够及时发现用水异常情况，如漏水、窃水等，减少用水单位和个人的用水损失。

5.提高服务质量：远传水表系统具有自动化抄表、无线通信、数据分析处理等功能，大大提高了服务效率和质量，为用户提供了更好的水务服务。

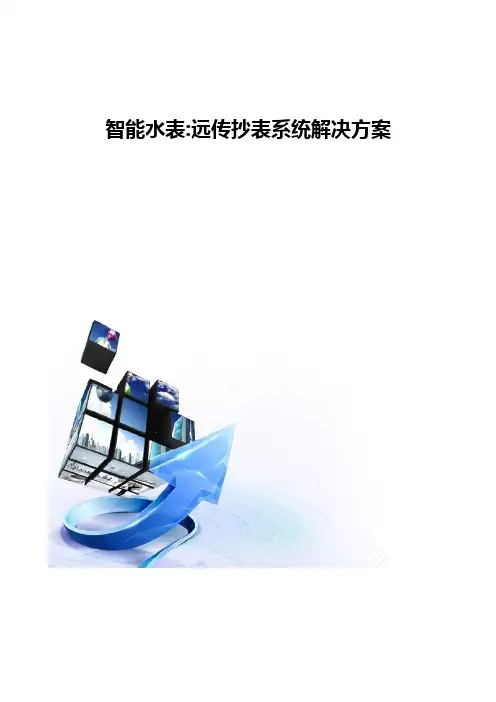

智能水表:远传抄表系统解决方案软件特点：1. 智能水表远传抄表系统是浩宁达公司在多年终端及系统产品研究开发的基础上，针对集中抄表应用而推出的整套系统解决方案。

该系统是能源管理的一个重要组成部分，解决了入户抄表的效率低、人为干扰性和不安全因素等问题，减少了物业部门的工作量及不必要的纠纷。

2. 本系统由主站系统、通信网络、系统分站及销售站点组成。

实现数据采集、存储和传输，并对表具和分站终端设备运行情况准时监控、用量统计和分析、结算收费、催费、远程控制等，为管理单位的MIS、ERP系统等其它系统提供准确、完整的能源使用信息数据。

3. 集中器上行通道可选用以太网、GPRS/CDMA、3G、LTE等，集中器下行和采集器之间通讯采用微功率无线MESH网状网络，采集器下行和表具之间通讯采用微功率点对点无线传输或者M-BUS总线。

适用范围：各类通信协议的智能水表。

系统组成：整体系统由主站系统、数据采集设备以及智能表具设备构成。

其中：1. 主站系统是指智能表具远传抄表系统；2. 数据采集设备是指集中器和采集器等采集设备；3. 智能表具设备是指智能水表计量设备。

主要功能:1. 自动抄表：无需上门手动抄表，免打扰住户，提高园区住宅安全性和维护园区内住户住宅私密性；2. 档案管理：对包括计量点基本参数、设备基本参数、集中器状态、采集方案、操作日子等进行维护和管理；3. 统计分析：通过表格和图形方式对表具数据进行分类统计、分析和查看；4. 报表管理：存储、统计用户的水能源使用量数据生成报表并进行打印；5. 远程控制：系统根据实际需要提供远程开启和关断的功能，当检测到用户欠费或非法使用时，发出关断操作令；6. 当符合开启要求时，由操作人员给出开启操作指令；并支持远程预付费功能（说明：本功能需表具支持）;7. 具有短信数据发送功能：便于用户及时了解水能源的使用情况；8. 自动调频：具有不少于10个工作频道的自动跳频功能，能根据现场工作环境自动选择最佳工作频道；9. 自动恢复：网络内任何节点出现通信故障时，网络自动重构，不影响其他节点正常通信；10.数据加密：具有AES-128硬件加密功能；11.自动组网：具有现场免设置的情况下全网自动组网和自动路由；12.双向实时通信：具备远程实时抄表功能；具备表具主动上报功能；13.即装即用：新装或拆除表具时应能自动加入或离开网络，不需人工设置。

[标签:标题]篇一：无线远传水电表远程抄表系统方案(带IC卡控制)无线远传IC卡水电表方案第二部分系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。

它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。

该系统采用先进的无线网络数据传输技术，对居民用水、用电的使用状况进行实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。

1、应用范围? 供水公司? 电力公司? 物业公司? 企业单位? 学校宿舍等2、系统功能? 实时抄表功能? 冻结抄表功能? 设备档案管理? 用户档案管理? 数据统计分析? 报表查询打印? 操作权限管理? 缴费结算管理? 数据异常诊断? 数据备份恢复二、参照标准和规范文件? GB/T 778.1-2007? GB/T 778.2-2007? GB/T 778.3-2007? CJ/T 188-2004冷水水表和热水水表（第1部分：规范）冷水水表和热水水表（第2部分：安装要求）冷水水表和热水水表（第3部分：试验方法和试验设备）户用计量仪表数据传输技术条件? 信部无[2005]423 号《微功率（短距离）无线电设备管理暂行规定》? JJG596-2012 电子式电能表? JJG596-2012 电子式电能表检定规程? IEC62052-11 交流电测量设备通用要求、试验和试验条件? GB/T17215.321-2008 1级和2级静止式交流有功电度表? DL/T 645-1997多功能电能表通信规约? 信部[2005]423号微功率（短距离）无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。

该系统秉承我公司在同类产品十余年的丰富经验，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的计算机网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。

远程自动抄表、水表远程抄表系统解决方案唐山平升电子技术开发有限公司技术交流热线：400-611-8633方案目录一、大客户计量存在的问题二、大客户用水监测系统1、系统组成2、大客户用水监测系统软件3、抄表终端4、计量表具5、通信网络一、大客户计量存在的问题在大部分供水企业的用户构成中，大用户数量虽少，但其用水量占总水量的比例却很大，从管网运行的角度，十分有必要对这些管网中大用户的用水规律进行调查。

目前，供水企业大用户用水管理主要存在以下问题：1、抄表周期内无法及时发现水表何时发生损坏。

目前各大水司的抄表周期一般为1个月，如果在这个周期内，水表因故障发生停表未及时发现，每个月所带来的水量损失将是一个不小的数字。

2、检定周期内无法有效判断计量何时失准。

一般水司管辖内的大表检定周期为2年。

而在此期间内因没有充分的数据加以分析，很难判断计量是否准确。

以DN150旋翼式水表为例，若由于水垢沉积等原因造成示值误差偏慢10%，每天所损失的水量就是120 M3，若周检期内，有半年处于这种状态，水量损失将达到21840 M3。

3、配表不合理。

由于大口径管路的流量普遍难以预判，因此设计时如何合理配表是当前供水企业非常头疼的问题，经常出现“大口径小流量、小口径大流量”现象，水表在非正常工作下运行，自然产生先天性失效。

4、不可避免地存在“人情水”现象。

5、水费回笼较慢，影响水司资金运作效率。

综上所述，大表远传监控系统的最终目标为：降低供水公司产销差率，提供经营管理水平。

二、大客户用水监测系统1、系统组成本系统主要由四部分组成：监控中心、GPRS/GSM 网络、现场监测终端、计量水表（流量计）。

2、大客户用水监测系统软件水表或流量计水表或流量计水表或流量计该软件采用B/S结构设计，由系统信息管理、基础信息管理、流量监测管理、巡检报修管理、数据查询管理、用水统计报表、用水分析曲线、高级分析管理等主要功能模块组成。

支持SQL数据库，支持局域网、广域网上浏览操作。

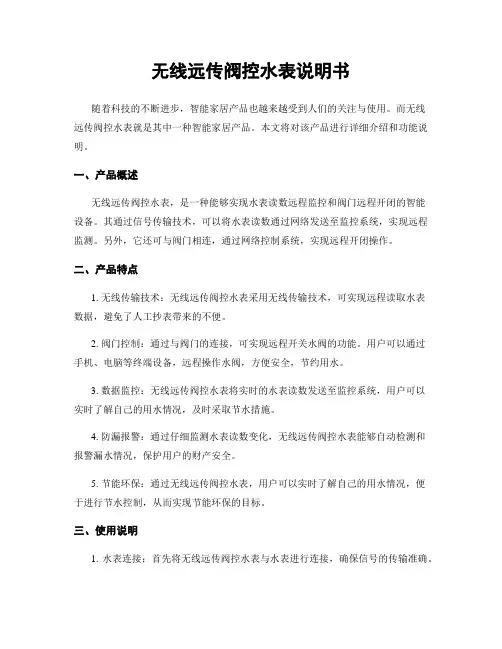

无线远传阀控水表说明书随着科技的不断进步，智能家居产品也越来越受到人们的关注与使用。

而无线远传阀控水表就是其中一种智能家居产品。

本文将对该产品进行详细介绍和功能说明。

一、产品概述无线远传阀控水表，是一种能够实现水表读数远程监控和阀门远程开闭的智能设备。

其通过信号传输技术，可以将水表读数通过网络发送至监控系统，实现远程监测。

另外，它还可与阀门相连，通过网络控制系统，实现远程开闭操作。

二、产品特点1. 无线传输技术：无线远传阀控水表采用无线传输技术，可实现远程读取水表数据，避免了人工抄表带来的不便。

2. 阀门控制：通过与阀门的连接，可实现远程开关水阀的功能。

用户可以通过手机、电脑等终端设备，远程操作水阀，方便安全，节约用水。

3. 数据监控：无线远传阀控水表将实时的水表读数发送至监控系统，用户可以实时了解自己的用水情况，及时采取节水措施。

4. 防漏报警：通过仔细监测水表读数变化，无线远传阀控水表能够自动检测和报警漏水情况，保护用户的财产安全。

5. 节能环保：通过无线远传阀控水表，用户可以实时了解自己的用水情况，便于进行节水控制，从而实现节能环保的目标。

三、使用说明1. 水表连接：首先将无线远传阀控水表与水表进行连接，确保信号的传输准确。

2. 系统安装：在安装无线远传阀控水表之前，用户需要根据产品说明进行系统安装，将监控系统与用户的终端设备相连接。

3. 远程控制：用户需要下载相关的手机应用或在电脑上安装相应软件，方可实现远程控制。

在控制时，用户可以根据需要实时开闭水阀，并了解实时用水情况。

4. 故障排除：如果出现无法远程控制或读数错误等问题时，用户可以先检查连线是否松动，继而查看产品手册中的故障排除方法。

若问题仍无法解决，建议联系售后服务解决。

四、用户注意事项1. 安全防护：无线远传阀控水表属于智能设备，使用时需注意防止不明人员擅自操作，以免引发意外。

2. 维护保养：定期检查水表连接是否松动，及时清理阀门和水表周围的杂物，确保正常使用。

一、项目概述需实现每户内的水电表实现远程自动抄读、终端管理控制、数据统计分析、网上自助缴费等功能。

二、功能实现本系统要求实现水电表远程自动抄读、终端管理控制、数据统计分析、网上自助缴费等功能。

远程自动抄读：可实现用户用能数据采集，未抄读数据自动补抄；可实时监测各类用能单位的用能情况，清晰掌握每日/月/年的用能汇总信息。

终端管理控制：可实现远程阀控，可远程关阀和开阀；对欠费用户可自动断路关阀，也可远程人工通断控制操作，并且带有远程阀控功能。

数据统计分析：每日、月应收金额，实收金额、耗量信息自动分类汇总等一般数据分析功能；可实现短信通知设置，实现对缴费信息提醒等短信提醒功能；可实现票据打印、电费补助等发票功能。

网上自助缴费：用户可通过手机自助缴费（以APP或微信公众号形式）、能查询水电表的日月用量、缴费情况、欠费告警等信息，一个住户开通一个电表用户、一个水表用户，且水电表为统一平台（包括管理和缴费功能）。

通信费用：通信费（包括短信费、联网费）由中标供应商负责，至少担负3年以上。

三、技术方式电表远传技术采用电力载波通讯方式，即集中器下行采用载波组网，电表上不存储预付费相关信息，拉合闸完全由主站系统来控制。

系统根据设置的电价和通过自动采集的电表日冻结数据计算电费以及账户剩余费用。

水表远传技术可采用NBIOT物联网方式，即“一表一卡”，将各个水表数据直接发送至接入设备，并上传至服务器；也可采用数据采集器方式的，即将远传水表内数据通过集中器采用载波组网，水表上不存储预付费相关信息，拉合闸完全由主站系统来控制。

系统根据设置的水价和通过自动采集的水表日冻结数据计算水费以及账户剩余费用。

四、方案框架（一）系统网络拓扑图系统由云服务器、客户端工作站、通讯网络、集中器、电表、水表组成。

主要完成对电表用户用量的计量和计费。

网络部分主要完成客户端和数据库的数据传输，通过交换机连接售电工作站、终端设备和后台的数据库服务器。

远传水表解决方案第一篇：远传水表解决方案远传水表解决方案一．系统建设概述1.项目背景根据国家节能减排总体要求，在确保用户正常供应使用的同时，通过管理措施、技术措施、经济措施、再生资源的综合利用等手段，不断加强人民群众用能节能管理，通过节能监管体系建设，逐步推进指标化管理和节能改造。

采用我司的远程集中抄表系统进行管理，对小区住户用水进行实时监控，可以及时了解住户用水情况，对用水故障进行及时的排查，提高用水效率。

2．系统概述远程集中抄表系统是一个由远传水表、数据采集终端和服务器构成的计算机应用系统。

其中，水表与数据采集终端通过有线（M-bus）通讯方式相连；数据采集终端与服务器一般通过无线（GPRS/CDMA）方式相连。

整个系统可实现对住户用水数据的自动抄读、设备的监测巡检等功能，并能对数据进行存储、处理、分析、发布，实现居民用水监测、用水统计分析、阶梯水价管理、漏损分析等功能。

该系统的实施与应用将有助于提高自来水公司管理水平和服务质量，同时也为整个社会的能源管理自动化提供有力支撑。

3.建设效益λ消除估抄率、根治错抄率、避免漏抄率，提高抄表数据的准确性、可靠性、实时性；λ费用的通知与收取：通常执行现场逐户抄表的抄表员在抄表的同时还兼有通知或收取费用的任务。

实行自动抄表后，此类任务可由强大的银行联网系统或会计电算化系统和银行卡工程承担，同时可以辅以电话语音查询系统、电话短信自动催费系统等辅助手段；λ用水价格调整实行联动机制，同时可实行阶梯水价，促进水资源的合理、节约利用；λ节约了人工成本。

以前抄表需要大量人力，时间，现在采用远程抄表系统，每月统计一次只需要不到半天时间，提高了抄表工作效率，且准确率达到了100％；λ管理水平明显提高。

由于实行微机管理，避免了人工抄表造成的人为误差因素，提高了计量的准确率；能及时对用水情况进行综合分析，制定有针对性的工作措施；避免上门抄表收缴费用的困难和打扰居民的现象，同时可以对欠费的用户随时分户关断。

远传水表管理系统解决方案远传水表管理系统是一种基于物联网技术的水表远程抄表和数据管理系统。

它通过将水表与传感器和通信设备相结合，实现了对水表的远程读取和数据管理，提高了抄表效率和数据准确性，并为水务公司提供了智能化、网络化的水表管理解决方案。

首先是远程抄表功能。

传统的水表抄表需要人工进入用户的住户，耗费大量人力物力，并且容易出现人为错误。

远传水表管理系统通过无线通信技术，实现水表的远程抄表，减少了人力物力的浪费，并且提高了抄表的准确性和效率。

用户的用水数据可以实时传输到水务公司的管理中心，方便快捷地查看和统计。

其次是数据管理功能。

远传水表管理系统可以实时监测用户的用水量、用水时间和用水模式等数据，并将这些数据进行存储和管理。

水务公司可以通过系统查看用户的用水情况，分析用户的用水习惯和行为模式，并根据这些数据来制定合理的用水策略和措施。

此外，系统还可以提供用水预警功能，及时发现用水异常和漏水情况，降低损失和浪费。

最后是异常监测功能。

远传水表管理系统可以及时监测水表的工作状态和异常情况，例如水表电池电量不足、通讯故障等。

一旦发现异常，系统会自动报警并提示相关工作人员进行处理，确保水表的正常运行。

此外，系统还可以监测水表周围的环境情况，例如温度、湿度等，通过这些监测数据可以及时发现并防止水表损坏。

远传水表管理系统的实施可以带来多项效益。

首先，提高了抄表的准确性和效率，减少了人力物力的浪费，降低了水务公司的运营成本。

其次，通过数据分析和管理，可以制定合理的用水策略和措施，提高用水效率，降低用水成本。

最后，通过实时监测和异常报警，可以降低水表的损坏和漏水带来的损失，提高水表的使用寿命。

当然，在实施远传水表管理系统时也会面临一些挑战。

首先是技术挑战，需要有专业的技术团队来实施系统建设和运维，确保系统的稳定运行。

其次是安全问题，远传水表管理系统涉及大量用户的个人信息和用水数据，需要采取一系列的安全措施来保护用户隐私和数据安全。

远程智能抄表网络系统（全自动）解决方案第一部分、前言目前我国居民住宅的水表、电、气表等能源计量表具大多都安装在室内，每月水、电、气表入户抄表收费给用户和抄表人员带来诸多不便。

为有效解决这些问题、提高效率和杜绝拖欠费用，将用户三表安装在户外的呼声越来越高，尤其对高层、豪华居住小区，这个问题就更显得突出和必要。

我们研制、开发的智能远传抄表系统，将全方位改变水、电、气等系统抄表、计费、收费、维护和管理的模式，使其更加科学化、规范化，大大节省了各管理部门整体的运行成本，有着巨大的经济效益和社会效益。

建设部在《2000年小康型城乡住宅科技产业工程城市示范小区规划设计导则》中已明确提出要“推广应用户外计量（含水、电、暖、燃气表）技术”；在《中国住宅产业发展纲要》中也明确提出要“实现方便查表，不干扰住户，使大量人工查表工作逐步过渡到数字化传送，开发智能化的水、电、气、热计量装置及接口箱柜。

……智能化计量装置的开发要达到计量准确、抗干扰能力强、稳定性与耐久性好，使用安全，防盗等基本要求。

”该系统具有：1、标准化的集成管理软件，使住户水表管理更加简洁、高效；2、提供了全新的管理概念；3、能实时查询各用户用表数据，调度部门可及时了解到整个网络不同区域的负荷状况，便于掌握负荷规律，确定最佳调度方案，减少社会资源浪费；4、从系统设计、产品支持、工程服务和售后服务提供了专业化的技术支持；5、体现了自来水用水收费公平性，消除了人为因素。

同时该系统的施工、安装、调试、使用、维护简单，且译码总线直读水表的机械尺寸与普通水表的规格一致，无需对水管的口径有特殊要求，而水表上保留机械读数可作为用户对系统读数有异议时的参考值。

第二部分、系统设计一、运程智能网络抄表系统特点该方案是由表单元、链路单元、计算机主机和系统软件四部分组成。

表单元：直读远传水表；链路单元包括：集中器、中继器、采集器；计算机主机：办公计算机（自备）；系统软件：AMR智能抄表软件。

无线远传系统技术方案青岛积成电子有限公司系统组成集中器●产品概述先进的技术平台：进口工业级CPU硬件平台，高效的嵌入式软件平台灵活多样的通讯方式：支持GPRS、RF无线及RS232/RS485/M-BUS数字通道等方式调试方便：可使用手机进行参数设置及现场调试数据采集、处理及存储：大容量存储体，长期保存各种数据数据传输：中继路由和级联功能，支持数据转发最多可下挂100只采集器，实现数据集中上传参数设置和查询：设置终端参数、抄表参数，时钟召测及对时本地功能及终端维护：本地显示、维护接口、拓展接口自检、异常维护及远程在线软件升级●技术参数项目功能及技术指标智能表数≤320块下挂采集器≤100只通讯方式支持GPRS/RF无线/RS23/RS485/M-BUS采集周期5～1440分钟，可设置存储容量标配64Mb时钟精度<±1秒/天掉电保存时钟6年，数据>10年电源范围220V，允许偏差-20%～+20%； 50HZ，允许偏差–6%～+2%整机功耗视在功率≤15VA，有功功率≤10W工作条件工作温度：－40℃～＋70℃，相对湿度：10%～100%，工作大气压：63kPa～108kPaMTBF ≥80000小时远程升级支持远程升级、断点续传，方便功能扩展安全措施铅封、口令安装方式壁挂式，290×180×95mm(高×宽×厚)1.1. 抄表机A188手持抄表软件是在广州捷宝电子科技发展有限公司A188手持抄表机（以下简称抄表机）的硬件基础上二次开发的，具有无线通讯功能，可以完成智能抄表、手工录入、查询、单表维护功能。

1.2. 无线远传水表●计度器采用青岛积成电子先进成熟的光电直读专利技术，无需设置表底数、表常数等参数、无需存储数据，直接读取基表示数的窗口值，输出水表累计流量数据信号。

绝无脉冲发讯水表的二次计量误差等弊端。

●无线部分采用微功率无线通讯技术，同时支持路由抄表和点对点抄表方式；●宽频带设计，覆盖470-510MHz整个频带，支持自动调频技术，同时具有频率自动校准功能，超强的无线抗干扰能力；●低噪放大技术，大幅提高接收灵敏度。

密级：公开版次:A1.0NB-IoT远传智能阀控水表使用说明书产品型号：LXSY-DN15~25产品名称：NB-IoT远传智能阀控水表资料类型：使用说明书编写日期：2023-02-03编写人员江一帆目录1概述 (3)2依据主要标准和规范 (3)3工作原理 (3)4水表参数 (4)5主要技术指标 (5)6主要功能 (5)7外形说明及安装接线 (5)8注意事项 (6)9保证期限和售后服务 (6)1概述NB-IOT物联网水表采用NBIoT技术，其具有功耗低，连接数量大、低时延，网络覆盖广等特点。

所采用的技术更是解决了原有无线产品的在距离、中继、网关路由器以及能耗上的痛点和瓶颈。

通过NB-IoT网络方式进行自动联网通讯，实现水表使用水量的自动远程抄表，有效地避免了管理部门上门抄表，具备阀门控制功能，方便管理部门对水表的用水情况进行控制，使得远程抄表及控制变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产效益。

2依据主要标准和规范GB/T778-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》CJ/T224-2012《电子远传水表》CJ/T188-2004《户用计量仪表数据传输技术条件》3工作原理3.1主要特点3.1.1远程抄读：周期性定时主动上报表计读数3.1.2远程阀控：可远程关阀和开阀3.1.3预付费：可支持预付费3.1.4应用数字处理技术及SMT工艺，防水处理。

3.1.5功耗低，电池供电6年，无需单独供电。

4电气参数项目参数工作电压DC3.6V支持协议CJ188工作温度-25℃～+70℃ESD保护>10KV 物联网通信方式NB-IoT通信频段B3、B5、B8（默认B5）静态工作电流≤4uA电池使用寿命≥6年5水表参数5.1基本参数产品型号LXSY远传智能水表基表材质铜公称口径15mm20mm25mm 过载流量（Q4） 3.15m3/h5m3/h7.9m3/h常用流量（Q3） 2.5m3/h4m3/h 6.3m3/h分界流量（Q2）0.05m3/h0.08m3/h0.126m3/h最小流量（Q1）0.0031m3/h0.05m3/h0.079m3/h Q3/Q1≥100压力损失等级△P63水压等级MPA10水表类型冷水表温度等级T30流动剖面敏感度等级U10/D5气候和机械环境条件等级C电磁兼容性等级E1安装方式水平电源供电方式DC3.6V ER准确度等级2数据通讯方式NB-IOT静态工作电流≤4uA5.2水表尺寸参数口径接口类型裸表长高度宽度螺纹DDN15阀控螺纹165mm145mm98mm G3/4b DN20阀控螺纹195mm145mm98mm G1B DN25阀控螺纹226mm145mm98mm G1(1/4)B6主要技术指标6.1电池规格电池电压DC3.6V电池型号ER26500+HPC15206.2气候条件正常工作温度0.1℃～+30℃工作湿度≤95%RH大气压力63kPa～106kPa7主要功能7.1电源电池电压上报。
