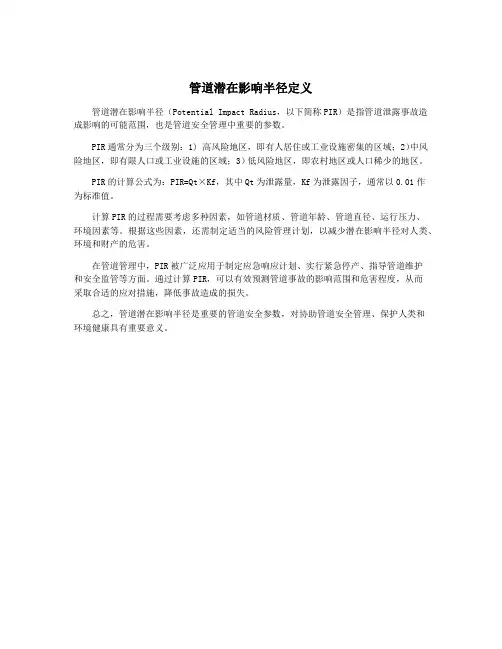

管道潜在影响半径定义
管道潜在影响半径（Potential Impact Radius，以下简称PIR）是指管道泄露事故造成影响的可能范围，也是管道安全管理中重要的参数。
PIR通常分为三个级别：1) 高风险地区，即有人居住或工业设施密集的区域；2）中风险地区，即有限人口或工业设施的区域；3）低风险地区，即农村地区或人口稀少的地区。
PIR的计算公式为：PIR=Qt×Kf，其中Qt为泄露量，Kf为泄露因子，通常以0.01作
为标准值。
计算PIR的过程需要考虑多种因素，如管道材质、管道年龄、管道直径、运行压力、
环境因素等。
根据这些因素，还需制定适当的风险管理计划，以减少潜在影响半径对人类、环境和财产的危害。
在管道管理中，PIR被广泛应用于制定应急响应计划、实行紧急停产、指导管道维护
和安全监管等方面。
通过计算PIR，可以有效预测管道事故的影响范围和危害程度，从而
采取合适的应对措施，降低事故造成的损失。
总之，管道潜在影响半径是重要的管道安全参数，对协助管道安全管理、保护人类和
环境健康具有重要意义。

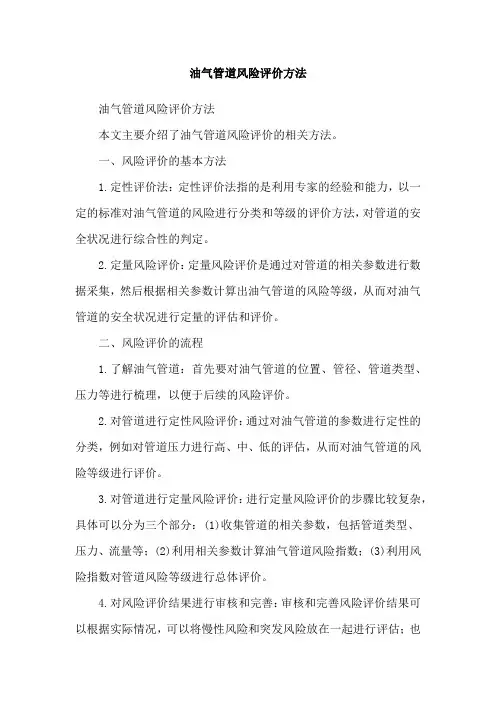

油气管道风险评价方法
油气管道风险评价方法
本文主要介绍了油气管道风险评价的相关方法。
一、风险评价的基本方法
1.定性评价法：定性评价法指的是利用专家的经验和能力，以一定的标准对油气管道的风险进行分类和等级的评价方法，对管道的安全状况进行综合性的判定。
2.定量风险评价：定量风险评价是通过对管道的相关参数进行数据采集，然后根据相关参数计算出油气管道的风险等级，从而对油气管道的安全状况进行定量的评估和评价。
二、风险评价的流程
1.了解油气管道：首先要对油气管道的位置、管径、管道类型、压力等进行梳理，以便于后续的风险评价。
2.对管道进行定性风险评价：通过对油气管道的参数进行定性的分类，例如对管道压力进行高、中、低的评估，从而对油气管道的风险等级进行评价。
3.对管道进行定量风险评价：进行定量风险评价的步骤比较复杂，具体可以分为三个部分：(1)收集管道的相关参数，包括管道类型、
压力、流量等；(2)利用相关参数计算油气管道风险指数；(3)利用风险指数对管道风险等级进行总体评价。
4.对风险评价结果进行审核和完善：审核和完善风险评价结果可以根据实际情况，可以将慢性风险和突发风险放在一起进行评估；也
可以根据风险等级，对管道进行区分处理。
本文介绍了油气管道风险评价的相关方法，包括定性评价法和定量风险评价法，以及风险评价流程。
定性评价法可以综合判断油气管道的风险等级，而定量风险评价可以根据管道的相关参数计算出油气管道的风险指数，从而进行定量的风险评估。
审核和完善风险评价结果也可以更好地确保油气管道的安全运行。

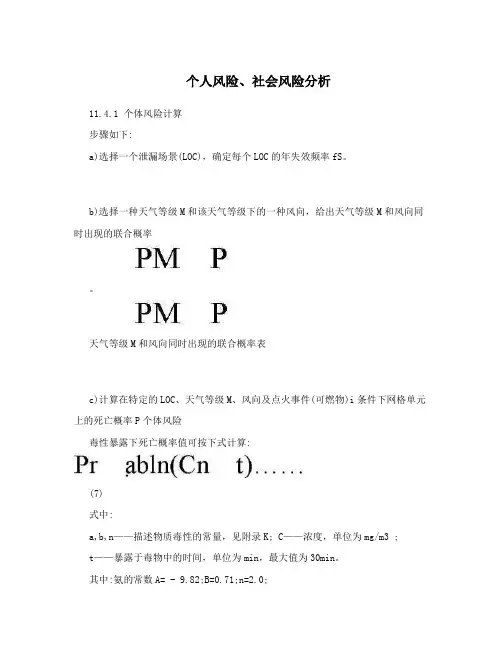

个人风险、社会风险分析11.4.1 个体风险计算步骤如下:a)选择一个泄漏场景(LOC)，确定每个LOC的年失效频率fS。
b)选择一种天气等级M和该天气等级下的一种风向，给出天气等级M和风向同时出现的联合概率。
天气等级M和风向同时出现的联合概率表c)计算在特定的LOC、天气等级M、风向及点火事件(可燃物)i条件下网格单元上的死亡概率P个体风险毒性暴露下死亡概率值可按下式计算:(7)式中:a,b,n——描述物质毒性的常量，见附录K; C——浓度，单位为mg/m3 ;t——暴露于毒物中的时间，单位为min，最大值为30min。
其中:氨的常数A= - 9.82;B=0.71;n=2.0;假设:(1)北风、小口泄漏液氨储罐以裂口面积A(单位为m2)连续向外界泄漏液态氨，泄漏出来的液氨瞬间气化成氨气烟羽，泄漏时储罐内液体压力P(单位为Pa)，外界环境压力P0(单位为Pa)，全年主导风向北风风速为u(单位m/s)，液氨密度ρ(单位为Kg/m3)，泄漏时间t(单位为s)。
以液氨储罐泄漏点为坐标原点O，下风向X轴，以方向东为Y 轴，以垂直地面向上为Z轴，建立坐标系(XY平面垂直地面高度1米)。
XZOY液氨经储罐上的孔流出，瞬时质量流率为Q，单位为Kg/s:(1)式中:C0——液体泄漏系数;连续排放时，形成稳定的流场后，位于地面2m高处的连续稳态源的烟羽，在的污染物的浓度，单位为kg/m3，给定地点式中:，——侧风向和垂直风向的扩散系数，单位为m;d)计算(LOC、M、、i)条件下对网格单元个体风险的贡献:个体风险 (11)e)对所有的天气等级和风向，重复b)-d)步的计算;对所有的LOC，重复a)-d)步的计算，则网格点处的个人风险由下式计算:(12)个人风险P个体风险个体风险式中:P——死亡概率，为年失效频率F年失效频率与死亡百分率P死亡百分率的乘积;死亡百分率P死亡百分率 :在一定时间接触一定浓度毒物所造成影响的概率值()其中:氨的常数A= - 9.82;B=0.71;n=2.0;C为接触毒物的浓度(单位10-6)，假设:液氨储罐以裂口面积A(单位为m2)连续向外界泄露液态氨，泄露开始时裂口上方液体高度hL，(单位为m)，泄露出来的液氨瞬间气化成氨气烟羽，泄漏时储罐内液体压力P(单位为Pa)，外界环境压力P0(单位为Pa)，全年主导风向北风风速为u(单位m/s)，液氨密度ρ(单位为Kg/m3)，泄漏时间t(单位为s)。
作业场所或岗位危险源辨识与风险评价根据安全标准化有关要求，决定采用条件危险性评价法对危险源点进行风险评价。
D=LEC每个危险源点都要用数值来表示危险等到级。
作业场所或岗位危险源辨识与风险评价表中风险评价为D=L乘E乘C的具体计算过程。
D值大于160分为A级，70-160为B级，20—70为C 级，20以下为D级。
条件危险性评价法（LEC法）（1）、作业条件危险性评法用与系统风险有关的三种因素之积来评价操作人员伤亡风险大小，这三种因素是：L（事故发生的可能性）、E（人员暴露于危险环境中的频繁程度）和C （一旦发生事故可能造成的后果）。
(2)、将D值与危险性等级划分标准中的分值相比较，进行风险等级划分，若D值大于70分，则应定为重大危险源计算公式为D=LEC；其赋分标准见下表：事故发生的可能性（L）人员暴露于危险环境中的频繁程度（E）发生事故可能造成的后果（C）危险源评价情况填入《危险源（LEC法）评价表》内。
根据风险值D进行风险等级划分山西黎城粉末冶金有限责任公司分公司作业场所或岗位危害因素分析表山西黎城粉末冶金有限责任公司分公司作业场所或岗位危险源辨识与风险评价表山西黎城粉末冶金有限责任公司分公司危险源辨识与风险评价统计表危险源闭环管理流程：（通过采取纠正预防措施能够消除的危险源）符合标准发现问题确认制定纠正预防措施安排责任人验收持续改进不符合标准安全检查表、隐患通知书、隐患整改“三定”表整改方案危险源动态管理流程：（通过采取纠正预防措施能暂时消除，但在一定时间内又重复出现的危险源）发现问题确认制定纠正预防措施安排责任人消除风险产生危险源作业过程开始作业符合标准安全员班检表、有毒有害气体检测表、岗位或作业面班中检查记录本设备运行记录，设备维修、保养记录等。
定期或及时对危险源辨识与风险评价进行回顾：1、分公司要定期对危险源辨识与风险评价进行回顾。
2、当危险源发生变化时要及时对危险源辨识与风险评价进行回顾。

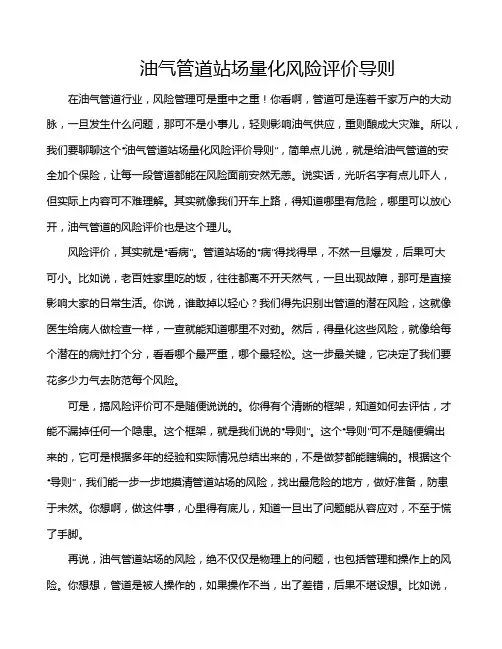

油气管道站场量化风险评价导则在油气管道行业，风险管理可是重中之重！你看啊，管道可是连着千家万户的大动脉，一旦发生什么问题，那可不是小事儿，轻则影响油气供应，重则酿成大灾难。
所以，我们要聊聊这个“油气管道站场量化风险评价导则”，简单点儿说，就是给油气管道的安全加个保险，让每一段管道都能在风险面前安然无恙。
说实话，光听名字有点儿吓人，但实际上内容可不难理解。
其实就像我们开车上路，得知道哪里有危险，哪里可以放心开，油气管道的风险评价也是这个理儿。
风险评价，其实就是“看病”。
管道站场的“病”得找得早，不然一旦爆发，后果可大可小。
比如说，老百姓家里吃的饭，往往都离不开天然气，一旦出现故障，那可是直接影响大家的日常生活。
你说，谁敢掉以轻心？我们得先识别出管道的潜在风险，这就像医生给病人做检查一样，一查就能知道哪里不对劲。
然后，得量化这些风险，就像给每个潜在的病灶打个分，看看哪个最严重，哪个最轻松。
这一步最关键，它决定了我们要花多少力气去防范每个风险。
可是，搞风险评价可不是随便说说的。
你得有个清晰的框架，知道如何去评估，才能不漏掉任何一个隐患。
这个框架，就是我们说的“导则”。
这个“导则”可不是随便编出来的，它可是根据多年的经验和实际情况总结出来的，不是做梦都能瞎编的。
根据这个“导则”，我们能一步一步地摸清管道站场的风险，找出最危险的地方，做好准备，防患于未然。
你想啊，做这件事，心里得有底儿，知道一旦出了问题能从容应对，不至于慌了手脚。
再说，油气管道站场的风险，绝不仅仅是物理上的问题，也包括管理和操作上的风险。
你想想，管道是被人操作的，如果操作不当，出了差错，后果不堪设想。
比如说，某个操作员操作失误，搞坏了设备，或者忽视了巡检，这些问题一旦发生，就能引发连锁反应。
所以说，量化风险不光要看设备的老化、腐蚀等因素，还要考虑到人员的素质和操作规程是否得当。
可以说，这就是个全方位的考核，稍有疏漏，后果不堪设想。
有了这些数据和评估，我们就可以给管道站场“开药方”了。
油气管道风险评价方法
油气管道风险评价方法
一、管道风险评价基本概念
1、风险是指在某种可能的情况下，造成人身伤亡或财产损失的可能性以及其结果的可能性。
2、风险评价是根据评价对象及大环境条件的不同，从管道发生的重大事故及其有可能造成的危害出发，着眼阐明或量化评价管道风险的过程。
3、管道风险评价主要是从管道的设计、运营、维护状况等方面考虑影响管道安全的主要因素，确定及评价管道的安全状况，分析并确定影响管道安全的重要因素及其可能性，并综合各因素的影响，提出改进建议，确定可行的改进措施。
二、风险评价基本程序
1、初步评价：初步评价是针对现有管道安全状况进行的一种快速评价，主要从管道本身的现状、全程安全控制情况、管道事件及其他部门的影响出发，对管道安全状况进行分析，并以此为基础，提出风险降低的建议。
2、基础评价：基础评价就是综合考虑管道设计、施工、运行、维修等多个方面，评价管道安全的一般程序，有利于较好地容错管道，进而控制事故发生的可能性。
3、详细评价：详细评价通常应基于特定的情况而定义。
其内容包括确定特定的威胁，如管道、地质、场地、内容物及环境等，分析
潜在的安全问题以及其可能引起的危害，分析事故发生可能性以及可能对人员和财产造成的影响，并相应地提出改善措施。
三、风险综合评价
1、风险综合评价是将评价因素以及其影响的综合分析方法，它将多种因素分别经过定量、定性的评价，评价出每种因素的风险值，并综合分析出最终的结论。
2、风险综合评价不同于传统的定量定性分析，它是一种定量及定性的综合评价，将多种因素分别经过定量和定性的评价，综合考虑各种因素的影响，最终得出综合评价结论。
城镇燃气管道风险评估方法1.1 风险评估方法按照评估结果的量化程度，风险评估方法分为定性、半定量和定量三种。
定性风险评估是用分级的方法对管道失效可能性和失效后果进行估计，常用的评估方法有安全检查表和专家打分法等；半定量风险评估是指采用一个相对数值来表示管道失效可能性和失效后果大小的评估方法,常用的评估方法有风险矩阵法和指标体系法等；定量风险评估是在统计数据的基础上对事故的可能性和后果进行量化分析的方法，常用的评估方法有场景模型分析法和概率评估法等。
风险评估方法需要具有足够的分析性和预测性，其重点并非得到一个风险值，而是将风险分析融入到完整性管理中，为决策提供依据。
1.1.1 模型选择定性和相对评估/指数模型的结果相对简单，并非基于统一的单位，或与故障频率、概率或预期损失等输出成比例。
如果用于降风险措施效果比较或效益成本分析时，需要增加额外的数据和分析评估，才能有效支持风险决策。
实践中，使用定性和相对评估/指数模型最适合小型、不太复杂的管道系统，在这些系统中，可通过更改模型输入来合理理解预防和缓解措施对风险的影响。
这些系统的特点是地理范围有限，里程较低；系统配置简单；整个系统有统一的风险因素；受影响的区域范围有限，性质相似；以及单一、小型的运营组织。
定量评估模型适用于所有决策类型，其算法和输出使用一致的单位对总体风险进行定量估计，可用于评估风险降低措施实施前后的风险。
由于定量模型代表了模型输入的物理和逻辑关系，因此可通过改变输入来定义备选方案，并比较每个备选方案的风险降低效果。
管道沿线不同位置的可选风险降低措施可通过使用一致输入单位的定量估计进行比较。
量化的风险降低效益可与实施成本数据相结合，以进行效益成本分析，进一步加强决策。
概率评估模型被认为是支持所有决策类型的最佳实践。
概率模型具有通过概率分布表示模型输入中的不确定性（即真实性）的附加特性，以及由此产生的为模型输出生成分布的能力。
这使得不确定性的系统化表示和决策的独特风险洞察成为其他模型类型所不允许的。
管路风险管理达标率
管路风险管理达标率是指针对某一管道系统，根据相关法律法规
以及企业内部管理规定，对其进行安全评估、风险分析以及隐患排查
等措施后，达到了要求的安全指标和管理标准的比例。
其计算公式为：管路风险管理达标率 = (达标管道数 / 管道总数) * 100%
其中，达标管道数指达到规定安全指标和管理标准的管道数量，
管道总数指某一管道系统中所有的管道数量。
管路风险管理达标率的提高可以有效保障生产生活安全，减少事
故发生概率，提高企业生产效率、经济效益和社会形象。
管道风险分类【管道风险分类】一、引言管道风险分类是指根据管道系统的特征和风险等级对管道进行分类，以便识别和管理潜在的风险。
本文将详细介绍管道风险分类的标准格式和相关内容。
二、管道风险分类标准格式管道风险分类标准格式通常包括以下内容：1. 管道基本信息在管道风险分类中，首先需要提供管道的基本信息，包括管道的名称、长度、直径、材质等。
这些信息对于后续的风险评估和分类非常重要。
2. 风险评估指标管道风险分类需要确定一些风险评估指标，以便对管道进行评估和分类。
常见的风险评估指标包括管道的运行压力、流量、介质性质、管道周围环境等。
3. 风险等级划分根据风险评估指标的结果，将管道划分为不同的风险等级。
普通来说，可以将管道分为高风险、中风险和低风险三个等级。
高风险等级表示潜在的风险较大，需要采取相应的措施进行管理和控制。
4. 风险管理措施根据管道的风险等级，制定相应的风险管理措施。
对于高风险等级的管道，需要采取更加严格和全面的措施，包括定期检查、维护、修复等。
对于低风险等级的管道，可以采取相对较简单的措施进行管理。
5. 风险监测与评估管道风险分类并非一次性的工作，需要进行定期的风险监测与评估。
通过对管道的运行情况、环境变化等进行监测和评估，及时更新管道的风险等级，并采取相应的措施进行管理和控制。
三、管道风险分类实例为了更好地理解管道风险分类的标准格式，以下是一个实例：1. 管道基本信息- 管道名称：XXX石油管道- 管道长度：100公里- 管道直径：20英寸- 管道材质：碳钢2. 风险评估指标- 运行压力：10兆帕- 流量：1000立方米/小时- 介质性质：原油- 管道周围环境：沿线无居民区，无重要设施3. 风险等级划分根据风险评估指标的结果，将管道划分为高风险、中风险和低风险三个等级：- 高风险等级：运行压力超过15兆帕，流量超过2000立方米/小时，管道经过人口密集区或者重要设施附近。
- 中风险等级：运行压力在10-15兆帕之间，流量在1000-2000立方米/小时之间，管道周围环境有一定敏感性。
