球阀的设计与计算

手动球阀长度计算公式手动球阀是一种常用的流体控制阀门，它通过旋转球体来控制流体的通断和流量。

在实际工程中，为了确保阀门的正常运行，需要对手动球阀的长度进行计算。

本文将介绍手动球阀长度计算的公式和相关参数，希望能够对相关工程人员有所帮助。

手动球阀长度计算的公式如下：L = L1 + L2 + L3 + L4 + L5。

其中，L为手动球阀的总长度，L1为法兰连接的长度，L2为球阀本体长度，L3为手柄长度，L4为传动装置长度，L5为连接管道的长度。

在实际应用中，需要根据具体的工程要求和参数来确定每个参数的数值。

下面将对每个参数进行详细介绍。

1. 法兰连接的长度（L1）。

法兰连接的长度取决于阀门的连接方式和法兰的尺寸。

通常情况下，法兰连接的长度可以通过相关的标准和规范来确定，如GB/T 9113.1-2000《法兰和法兰连接尺寸》中规定了不同类型的法兰连接的长度范围。

在实际计算中，需要根据具体的法兰类型和尺寸来确定L1的数值。

2. 球阀本体长度（L2）。

球阀本体长度是指阀门本身的长度，通常情况下，可以通过阀门的产品标准或者相关的设计图纸来确定。

在实际计算中，需要根据具体的球阀型号和尺寸来确定L2的数值。

3. 手柄长度（L3）。

手柄长度是指手动球阀上用于旋转的手柄的长度，通常情况下，手柄的长度可以通过相关的标准和规范来确定，如GB/T 12222-2005《阀门术语》中规定了手柄长度的范围。

在实际计算中，需要根据具体的手柄类型和尺寸来确定L3的数值。

4. 传动装置长度（L4）。

传动装置长度是指手动球阀上用于传动的装置的长度，通常情况下，传动装置的长度可以通过相关的设计图纸或者产品标准来确定。

在实际计算中，需要根据具体的传动装置类型和尺寸来确定L4的数值。

5. 连接管道的长度（L5）。

连接管道的长度取决于阀门的安装位置和管道的布置方式。

通常情况下，连接管道的长度可以通过相关的设计图纸或者现场测量来确定。

在实际计算中，需要根据具体的管道布置和尺寸来确定L5的数值。

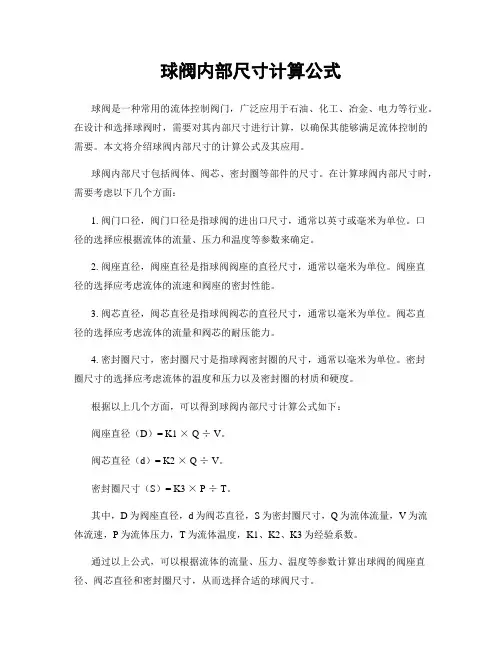

球阀内部尺寸计算公式球阀是一种常用的流体控制阀门，广泛应用于石油、化工、冶金、电力等行业。

在设计和选择球阀时，需要对其内部尺寸进行计算，以确保其能够满足流体控制的需要。

本文将介绍球阀内部尺寸的计算公式及其应用。

球阀内部尺寸包括阀体、阀芯、密封圈等部件的尺寸。

在计算球阀内部尺寸时，需要考虑以下几个方面：1. 阀门口径，阀门口径是指球阀的进出口尺寸，通常以英寸或毫米为单位。

口径的选择应根据流体的流量、压力和温度等参数来确定。

2. 阀座直径，阀座直径是指球阀阀座的直径尺寸，通常以毫米为单位。

阀座直径的选择应考虑流体的流速和阀座的密封性能。

3. 阀芯直径，阀芯直径是指球阀阀芯的直径尺寸，通常以毫米为单位。

阀芯直径的选择应考虑流体的流量和阀芯的耐压能力。

4. 密封圈尺寸，密封圈尺寸是指球阀密封圈的尺寸，通常以毫米为单位。

密封圈尺寸的选择应考虑流体的温度和压力以及密封圈的材质和硬度。

根据以上几个方面，可以得到球阀内部尺寸计算公式如下：阀座直径（D）= K1 × Q ÷ V。

阀芯直径（d）= K2 × Q ÷ V。

密封圈尺寸（S）= K3 × P ÷ T。

其中，D为阀座直径，d为阀芯直径，S为密封圈尺寸，Q为流体流量，V为流体流速，P为流体压力，T为流体温度，K1、K2、K3为经验系数。

通过以上公式，可以根据流体的流量、压力、温度等参数计算出球阀的阀座直径、阀芯直径和密封圈尺寸，从而选择合适的球阀尺寸。

在实际应用中，还需要考虑球阀的结构形式、材质选型、密封性能、耐压能力等因素。

因此，在计算球阀内部尺寸时，需要综合考虑以上各个方面的因素，并进行合理的选择和调整。

除了以上介绍的计算公式外，还可以根据球阀的具体结构形式和工作条件进行专门的计算和分析。

例如，对于三通球阀、四通球阀、高温球阀、高压球阀等特殊类型的球阀，需要根据其特殊的工作条件和要求进行定制化的尺寸计算。

球阀当量长度球阀当量长度是指通过球阀时，流体对球阀的压力损失与同等长度的直管道中流体对管道的压力损失相等所需的管道长度。

它是衡量球阀性能好坏的重要指标之一。

一、球阀当量长度的计算方法1.1 球阀当量长度计算公式球阀当量长度可以用以下公式计算：Le = K * D其中，Le为球阀当量长度，K为局部阻力系数，D为管道直径。

1.2 局部阻力系数K局部阻力系数K是一个无量纲参数，它代表了流体通过某个局部装置时产生的压力损失与同等长度直管道中流体产生的压力损失之比。

不同形状和尺寸的局部装置都有不同的局部阻力系数K值。

常见局部装置的局部阻力系数K值如下：- 直通孔：0.5- 弯头：0.3~0.4- 管嘴：0.6~0.8- 球阀：30~150从上述数据可以看出，球阀在所有常见局部装置中具有最大的局部阻力系数K值，这也意味着在相同条件下，通过球阀时产生的压力损失最大。

1.3 球阀当量长度的影响因素球阀当量长度不仅与球阀本身的结构和尺寸有关，还受到管道直径、流速、介质密度、粘度等因素的影响。

1.4 球阀当量长度与流体状态球阀当量长度也与流体状态有关。

在液态介质中，球阀当量长度随着流速的增加而增加；在气态介质中，球阀当量长度随着流速的增加而减小。

二、如何降低球阀当量长度2.1 选择合适的球阀由于不同类型和尺寸的球阀局部阻力系数K值不同，因此选择合适的球阀可以降低球阀当量长度。

在选型时应根据实际情况综合考虑各种因素，如介质特性、工作条件等。

2.2 优化管道布局管道布局对球阀当量长度也有影响。

为了降低压力损失，应尽可能减少弯头、管嘴等局部装置的数量，并保证管道直径尽可能一致。

2.3 控制流速流速是影响球阀当量长度的重要因素之一。

在实际应用中，可以通过控制流量或调整管道直径来控制流速，以降低球阀当量长度。

2.4 优化介质性质介质的密度、粘度等性质也会影响球阀当量长度。

在实际应用中，可以通过选择合适的介质或调整介质温度等方式来优化介质性质，以降低球阀当量长度。

球阀设计计算书2″~8″Q41F-150Lb编制:审核:二○○三年五月二十三日浙江阀门制造有限公司目录1.阀体壁厚计算————————————————————12.中法兰强度计算———————————————————23.法兰螺栓拉应力验算—————————————————74.力矩计算——————————————————————85.阀杆强度校算————————————————————116.密封比压计算————————————————————137.作用在手柄上的启闭所需力——————————————15一、 阀体壁厚计算：计算公式： C P S dP t cc +-=)2.12.(5.1式中：t －阀体计算壁厚（英寸）； Pc －额定压力等级（磅）；Pc=150 d －公称通径（英寸）；S －材料需要用的应力（磅/平方英寸）S=7000 C －附加余量（英寸）按ANSI B16.34 C=0.1英寸英寸(毫米)实际确定壁厚≥计算壁厚为合格二.中法兰强度计算： 1.中法兰的轴向应力计算：[]5.13021=≤=H ioH D fM σλδσ 式中：σH －法兰颈的轴向应力（Mpa);Mo －作用平炉钢于法兰的总轴向力矩（N ·mm); f －整体法兰颈部应力校正系数（查表）； δ1－法兰颈部大端有效厚度（mm); D i －为阀体中腔内径（mm); λ－系数；［σH ］－法兰颈许用轴向应力（Mpa);M O =F D S D ＋F r S r ＋F G S G式中：F D －作用在法兰内径面积上的流体静压轴向力（N); S D －从螺栓孔中园致力FD 作用位置处的径向距离（mm);F r －总的流体静压轴向力与作用在法兰直径面积上的流体静压轴向 力之差（N);S r －从螺栓孔中心园致力于Fr 作用位置处的径向距离（mm); F G －用于窄面法兰垫片载荷（N);S G －从螺栓孔中心园致力FG 作用位置处的径向距离（mm);F D =0.785D i 2P S D =S ＋0.5δ112δ--=ib D D S )(785.022i G r D D P F -=21Gr S S S ++=δ 2Gb G D D S -=F G =W-F (W=Wp) Wp=F+Fp+Q F=0.785D G 2P Fp=2πbD G mPP D Q m 24π=ATe ff δδλ++=1ISi D F e δ1=IS i IS D VUA δδ2=式中：S －从螺栓孔中心园至法兰颈部与法兰背面交点的径向距离（mm); D b －法兰螺栓孔中心园直径（mm);D G －法兰垫片中径（mm ）;Wp －在操作情况下所需的最小螺栓负荷（N ）; F －总的流体静压轴向力（N);Fp－连接接确面上的压紧负荷（N）;Q－球体与阀座密封之间的密封力（N）; b－垫片有效密封宽度（mm）;m－垫片系数（查表）；m=1.25D m－为密封面中径（mm）;δf－法兰有效厚度（mm);e－系数；T－系数（查表）;A－系数；F1－整体法兰形状系数；F1=1δIS－法兰颈部小端有效厚度（mm);U－系数（查表）；V －整体法兰形状系数（查图）；σH ≤〔σH 〕=130.5合格2.中法兰的径向应力计算:[]Mpa D M e R if f R 108)133.1(2=≤+=σλδδσ式中：σR －法兰的径向应力（Mpa ）; ［σR ］－法兰许用的径向应力（Mpa ）; σR ≤〔σR 〕=108 合格3.中法兰的切向应力计算:[]Mpa Z D YM T R if T 1082=≤-=σσδσ式中：Y －系数（查表）；Z －系数（查表）；σT －法兰的切向应力（Mpa ）; ［σT ］－法兰材料的切向应力（Mpa ）;σT ≤〔σT 〕=108 合格三、.法兰螺栓拉应力验算：[]Mpa nd W L m P L 144=≤=σσ式中：σL －法兰螺栓断面积所承受的拉应力（Mpa ）; d m －螺栓断面有效面积（mm2）; n －螺栓数量；［σL ］－螺栓材料的拉应力（MPa ）。

球阀设计计算书XXX文件号：10STQ3R59CG产品名称：固定球阀设计计算书编制：审核：批准：2014年9月目录：1.阀体壁厚验算2.阀盖壁厚验算3.密封面上的计算比压4.1.33倍中腔泄压能力的计算5.阀杆启闭扭矩的计算6.阀杆强度验算7.阀杆扭转变形的计算8.阀杆键连接强度验算9.中法兰螺栓强度验算10.流量系数计算11.吊耳的强度计算参考资料：1.API 6D管道阀门2.ASME B16.34阀门—法兰、螺纹和焊端连接的阀门3.ASME锅炉与压力规范第Ⅱ卷4.ASME锅炉与压力规范第Ⅷ卷5.API 600钢制闸阀法兰和对焊连接端，螺栓连接阀盖说明：1.以公称压力作为计算压力；2.对壳体壁厚的选取，在满足计算壁厚的前提下，按相关标准取壳体最小壁厚且圆整整数，已具裕度；3.涉及的材料许用应力值按-29～38℃时选取；4.适用介质为水、油、气等介质；5.不考虑地震载荷、风载荷等自然因数；6.瞬间压力不得超过使用温度下允许压力的1.1倍；7.管路中应安装安全装置，以防止压力超过使用下的允许压力。

型号：10STQ3R59CG序号零件名称材料牌号计算内容根据1 阀体 ASTMA105 壁厚验算ASME16.342 阀盖 ASTMA105 壁厚验算ASME16.34根据相关标准，以公称压力作为计算压力，计算阀体和阀盖的壁厚。

涉及的材料许用应力值按-29～38℃时选取，适用介质为水、油、气等介质。

瞬间压力不得超过使用温度下允许压力的1.1倍，管路中应安装安全装置，以防止压力超过使用下的允许压力。

材料牌号计算内容序号10STQ3R59CG阀盖ASTM A105壁厚验算计算数据名称符号计算压力Pc300 psi基本应力系数C7000 psi阀体标准厚度S11.2 mm公称内径Dn254 mm附加厚度m4.0 mm设计给定Max（d’d0）设计给定ASTM B16.34设计给定Dn/1.5设计给定ASTM A216 WCB材料许用应力取值常温下抗拉强度Rm/20psi常温下屈服强度Re/20psi根据ASME-Ⅱ-D，常温下抗拉强度除以3.5大于7000 psi，常温下屈服强度除以1.5大于7000 psi，取基本应力系数7000 psi，满足要求。

式中符号1计算壁厚S B ’P*Dn/(2.3*[σL]-P+C mm 3.3657142862计算压力P 设计给定MPa 1.63计算内径DN 设计给定mm 484许用拉应力[σL ]查《阀门设计计算手册》表3-3MPa 925腐蚀余量C 设计给定mm 36实际壁厚S B设计给定mm67标准壁厚GB/T1224 5.5式中符号1密封面计算比压qMPa63阀座密封面内径D1设计给定mm 354阀座密封面外径D2设计给定mm 405设计压力q 设计给定MPa 1.66密封必须比压q mf查表MPa 77密封材料许用比压[q]查表MPa20式中符号密封总作用力QN1451.936单位计算数据一.壁厚计算软密封41球阀(DN20)序号计算数据名称符号公式二.密封比压计算序号计算数据名称符号公式单位计算数据结论 qmf<q<[q] 故合格三.密封总作用力计算序号计算数据名称符号公式单位计算数据2阀座密封面内径D1设计给定mm 353阀座密封面外径D2设计给定mm 334设计压力q 设计给定MPa 1.6式中符号1阀杆力矩MF MQF+MFT+MFCN.mm 3629.129085球体与阀座间的摩擦力矩MQF 3.14Dmp^2*P*fm*R(1+cos)/8cos N.mm 3186.012285摩擦因数fm 0.05密封面平均直径Dmp 设计都给定mm 30.3密封角cos 设计者给定mm 42.67球的半径R 设计者给定mm 22.52阀杆与填料的摩擦力矩MFT QT*Dt/2N.mm 443.1168填料与阀杆之间的摩擦力QT N63.3024阀杆直径Dt 设计都给定mm 14圈数Z 设计者给定3单圈填料高度hmm5式中符号1阀杆端头扭转剪切应力τn Mf/w^1/2Mpa14.46559744断面抗扭系数W βa^3250.88宽度a mm8系数β0.49阀杆许用扭转剪切应力五.阀杆力矩计算序号计算数据名称符号公式单位计算数据九.阀杆头部强度计算序号计算数据名称符号公式单位计算数据。

12”600LB 球阀扭矩计算【球阀设计与选用】1. 参数设计压力P ＝10.2Mpa浮动阀座圈外径d1＝330 mm 单个弹簧的预紧力Q 单＝330~385 N 单边弹簧数量n1＝28 球体半径R ＝230 mm 阀杆直径d t =70 mm 阀杆台肩外径D t =85 mm 阀座密封面内径D 1 =315 mm 阀座密封面外径D 2 =321.5 mm 轴承内径d F =120 mm 阀杆O 型圈数量n = 12. 计算公式2.1 球体与阀座密封面介质作用力的摩擦扭矩密封面介质作用力()22111π4Q P d D =− ()221π10.2330315775074Q N =××−= μT — 球体与阀座密封面间的摩擦系数(PEEK)，μT =0.1 φ — 阀座密封面法向与流道中心线的夹角RD R D R ∗−∗+−∗=444cos 222212φ 72.023045.321230431523042222=×−×+−×=密封面介质作用力摩擦扭矩11(1cos )2cos T Q R M ϕμϕ∗+=∗∗ 177507230(10.72)0.12129288=2130.m 20.72M N mm N ××+=×=⋅×2.2 球体与阀座密封面弹簧作用力的摩擦扭矩密封面弹簧作用力22n1Q Q =××238522821560Q N =××=密封面弹簧作用力摩擦扭矩22(1cos )2cos T Q R M ϕμϕ∗+=∗∗ 221560230(10.72)0.1592300=592.m 20.72M N mm N ××+=×=⋅× 2.3 阀杆与O 型圈之间的摩擦扭矩阀杆与O 型圈之间的摩擦力N P d F t 6708)2.103.53.092.033.0(702)92.033.0(πd 200t =×××+×××=+=πμμ0 — 橡胶对金属的摩擦系数，μ0 =0.3d 0 — O 型圈的截面直径, d 0=5.3mm132t t M F d n=∗∗ 31670870234780235m 2M N mm N =××=⋅=⋅ 2.4 阀杆台肩与止推垫之间的摩擦扭矩阀杆台肩与止推垫之间的摩擦力22()(8570)0.110.21616t t t Fu D d P ππμ=+∗∗=×+××=4812N μt — 阀杆与止推垫金属的摩擦系数，μt =0.11422(t t D d u M F += 4185704812()186465=18622M N m m N m +=××=⋅⋅ 2.5 轴承的摩擦扭矩在介质压力作用下，轴承受到的总推力,N P d Q c 8724042.1033044221=××=∗∗=ππμc — 轴承摩擦系数，μt =0.06152c F c M Q d μ=∗∗5118724041200.063140655314022c F c M Qd N mm N m μ=∗∗=×××=⋅=⋅ 2.6 阀门启闭时各节点扭矩 ABTO: M1 + M2 + M5=2130+592+3140=5862N.m实际测量值：3600N.mARTO ： M2+ M3 + M4=592+235+186=1013N.m 实际测量值：1200N.mAETO ： M2+ M3 + M4=592+235+186=1013N.m 未测量 ABTC ：（1）.通道与阀腔压力平衡。
