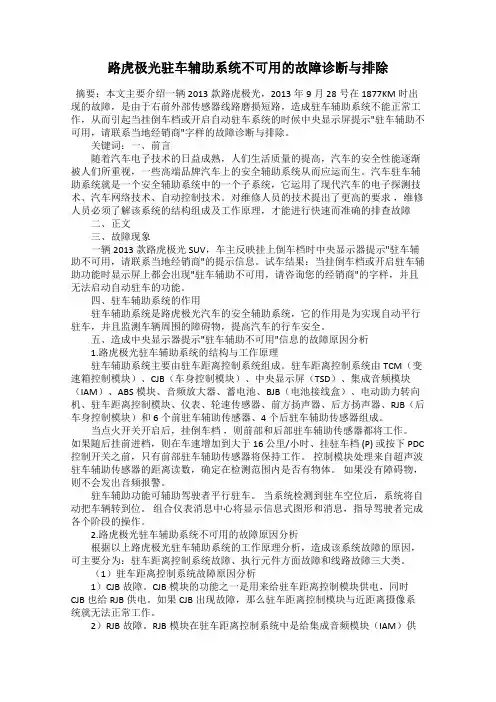

路虎极光驻车辅助系统不可用的故障诊断与排除摘要：本文主要介绍一辆2013款路虎极光，2013年9月28号在1877KM时出现的故障，是由于右前外部传感器线路磨损短路，造成驻车辅助系统不能正常工作，从而引起当挂倒车档或开启自动驻车系统的时候中央显示屏提示"驻车辅助不可用，请联系当地经销商"字样的故障诊断与排除。

关键词：一、前言随着汽车电子技术的日益成熟，人们生活质量的提高，汽车的安全性能逐渐被人们所重视，一些高端品牌汽车上的安全辅助系统从而应运而生。

汽车驻车辅助系统就是一个安全辅助系统中的一个子系统，它运用了现代汽车的电子探测技术、汽车网络技术、自动控制技术。

对维修人员的技术提出了更高的要求，维修人员必须了解该系统的结构组成及工作原理，才能进行快速而准确的排查故障二、正文三、故障现象一辆2013款路虎极光SUV，车主反映挂上倒车档时中央显示器提示"驻车辅助不可用，请联系当地经销商"的提示信息。

试车结果：当挂倒车档或开启驻车辅助功能时显示屏上都会出现"驻车辅助不可用，请咨询您的经销商"的字样，并且无法启动自动驻车的功能。

四、驻车辅助系统的作用驻车辅助系统是路虎极光汽车的安全辅助系统，它的作用是为实现自动平行驻车，并且监测车辆周围的障碍物，提高汽车的行车安全。

五、造成中央显示器提示"驻车辅助不可用"信息的故障原因分析1.路虎极光驻车辅助系统的结构与工作原理驻车辅助系统主要由驻车距离控制系统组成。

驻车距离控制系统由TCM（变速箱控制模块）、CJB（车身控制模块）、中央显示屏（TSD）、集成音频模块（IAM）、ABS模块、音频放大器、蓄电池、BJB（电池接线盒）、电动助力转向机、驻车距离控制模块、仪表、轮速传感器、前方扬声器、后方扬声器、RJB（后车身控制模块）和6个前驻车辅助传感器、4个后驻车辅助传感器组成。

当点火开关开启后，挂倒车档，则前部和后部驻车辅助传感器都将工作。

家用车的行车辅助系统故障排查现如今，随着科技的不断发展，家用车的行车辅助系统越来越普及。

这些系统包括自适应巡航控制、车道保持辅助、盲点监测等，为驾驶者提供了更多的便利和安全性。

然而，正如其他任何机械设备一样，这些系统也可能会出现故障。

本文将探讨家用车的行车辅助系统故障排查的方法和技巧。

首先，当行车辅助系统出现故障时，驾驶者应该保持冷静，不要惊慌失措。

如果驾驶者对车辆的电子系统有一定的了解，可以尝试检查一些常见的故障点，例如传感器、线路连接等。

然而，对于大多数驾驶者来说，最好的选择是寻求专业的技术支持。

现代汽车的行车辅助系统通常由复杂的电子和传感器组成，需要专业的设备和知识来进行排查和修复。

在寻求专业技术支持之前，驾驶者可以尝试一些简单的排查方法。

首先，检查车辆的电瓶是否正常工作。

行车辅助系统通常需要充足的电力供应才能正常工作，如果电瓶电量不足，系统可能无法启动或工作不正常。

其次，检查车辆的保险丝是否烧断。

保险丝是车辆电子系统的保护装置，如果其中有一根烧断，可能会导致行车辅助系统故障。

最后，检查车辆的传感器是否受到干扰或损坏。

传感器是行车辅助系统的核心组成部分，如果传感器受到干扰或损坏，系统可能无法正常工作。

如果以上简单的排查方法无法解决问题，驾驶者应该寻求专业技术支持。

在寻求技术支持时，驾驶者应选择经验丰富且信誉良好的汽车维修店或经销商。

他们通常配备了专业的设备和技术人员，能够对车辆的行车辅助系统进行全面的故障排查和修复。

同时，驾驶者还可以咨询其他车主或在汽车论坛上寻求帮助，以获取更多的建议和经验分享。

在排查和修复故障时，驾驶者还应注意一些安全事项。

首先，确保车辆处于安全的停车位置，避免在行驶中进行故障排查和修复。

其次，遵循车辆制造商的建议和说明书，以免造成更严重的损坏。

最后，如果无法解决故障或不确定如何操作，驾驶者应及时联系专业技术支持，以避免不必要的风险和损失。

综上所述，家用车的行车辅助系统故障排查需要一定的专业知识和技术支持。

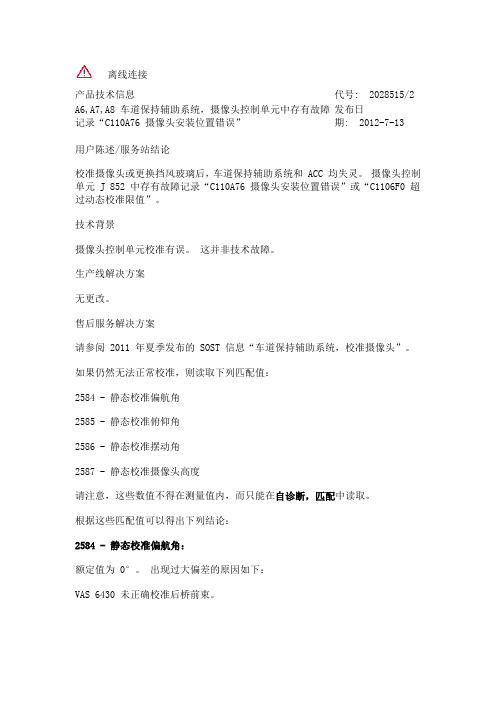

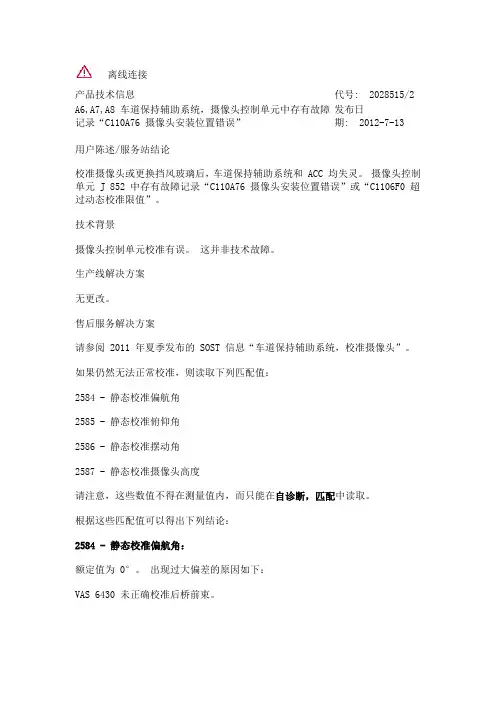

离线连接产品技术信息代号: 2028515/2A6,A7,A8 车道保持辅助系统，摄像头控制单元中存有故障记录“C110A76 摄像头安装位置错误”发布日期: 2012-7-13用户陈述/服务站结论校准摄像头或更换挡风玻璃后，车道保持辅助系统和 ACC 均失灵。

摄像头控制单元 J 852 中存有故障记录“C110A76 摄像头安装位置错误”或“C1106F0 超过动态校准限值”。

技术背景摄像头控制单元校准有误。

这并非技术故障。

生产线解决方案无更改。

售后服务解决方案请参阅 2011 年夏季发布的 SOST 信息“车道保持辅助系统，校准摄像头”。

如果仍然无法正常校准，则读取下列匹配值：2584 - 静态校准偏航角2585 - 静态校准俯仰角2586 - 静态校准摆动角2587 - 静态校准摄像头高度请注意，这些数值不得在测量值内，而只能在自诊断，匹配中读取。

根据这些匹配值可以得出下列结论：2584 - 静态校准偏航角：额定值为0°。

出现过大偏差的原因如下：VAS 6430 未正确校准后桥前束。

VAS 6430 上的校准板位置错误，其未处于中间位置。

请注意，校准板应始终位于中间位置，不得向侧面偏移。

可能在校准 ACC 时，校准板移到了 VAS 6430 的调节杆处。

2585 - 静态校准俯仰角：A7 的额定值为 -1.2°，A6 和 A8 则为 -2°。

出现过大偏差的原因如下：校准板高度有误。

A6、A7 和 A8 的校准板高度应始终比车轮支承面高出 1200 mm。

必须根据 ELSA 考虑到 VAS 6430 支承面和车轮支承面之间的高度。

输入时请注意尺寸单位 (mm,cm)。

2587 - 静态校准摄像头高度：额定值范围视车型而定 - A6 为 1251mm 至 1351 mm，A7 为 1215 mm 至 1315 mm，A8 则为 1256 mm 至 1356 mm。

别克gl6驻车辅助模块系统故障案例（原创版）目录1.别克 GL6 驻车辅助模块系统故障案例概述2.故障原因分析3.故障处理方法4.故障排除后的效果5.结论正文【别克 GL6 驻车辅助模块系统故障案例概述】本文将以别克 GL6 驻车辅助模块系统故障案例为例，分析故障原因，并提供相应的处理方法。

别克 GL6 是一款备受欢迎的中型 MPV，其驻车辅助模块系统在行车安全中起着至关重要的作用。

当该系统出现故障时，可能会影响驾驶员对周围环境的判断，进而增加安全风险。

【故障原因分析】别克 GL6 驻车辅助模块系统故障，主要是由于雷达控制箱或其控制电路损坏。

这会导致超声波传感器无法正常工作，进而影响驻车辅助系统对周围环境的判断。

具体原因可能包括：1.雷达控制箱内部元件损坏；2.控制电路连接不良；3.超声波传感器本身故障。

【故障处理方法】针对别克 GL6 驻车辅助模块系统故障，可以采取以下处理方法：1.首先，通过专用诊断仪器读取故障码，了解故障原因；2.根据故障码，检查雷达控制箱内部元件，如有损坏则进行更换；3.检查控制电路连接，如有松动则重新插拔并确保连接牢固；4.更换超声波传感器，排除传感器本身故障的可能。

【故障排除后的效果】经过以上处理，别克 GL6 驻车辅助模块系统故障应能得到有效排除。

此时，驾驶员可以正常使用驻车辅助系统，确保行车安全。

【结论】通过对别克 GL6 驻车辅助模块系统故障案例的分析，我们了解了故障原因及处理方法。

在实际操作中，应根据具体情况选择合适的处理方法，以确保行车安全。

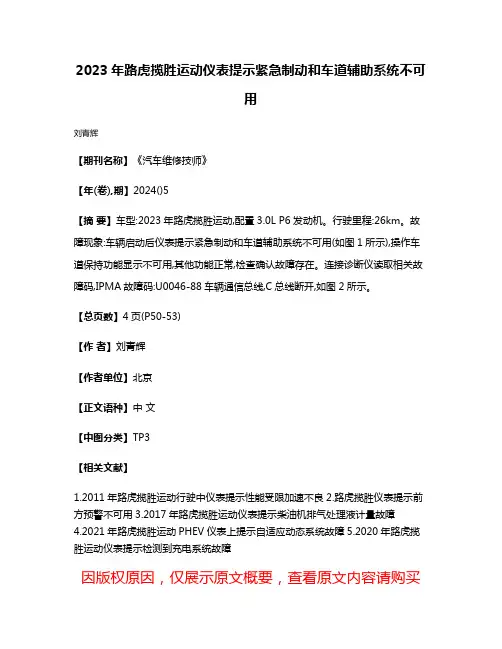

2023年路虎揽胜运动仪表提示紧急制动和车道辅助系统不可
用
刘青辉
【期刊名称】《汽车维修技师》
【年(卷),期】2024()5
【摘要】车型:2023年路虎揽胜运动,配置3.0L P6发动机。

行驶里程:26km。

故障现象:车辆启动后仪表提示紧急制动和车道辅助系统不可用(如图1所示),操作车道保持功能显示不可用,其他功能正常,检查确认故障存在。

连接诊断仪读取相关故障码,IPMA故障码:U0046-88车辆通信总线,C总线断开,如图2所示。

【总页数】4页(P50-53)
【作者】刘青辉
【作者单位】北京
【正文语种】中文
【中图分类】TP3
【相关文献】
1.2011年路虎揽胜运动行驶中仪表提示性能受限加速不良
2.路虎揽胜仪表提示前方预警不可用
3.2017年路虎揽胜运动仪表提示柴油机排气处理液计量故障
4.2021年路虎揽胜运动PHEV仪表上提示自适应动态系统故障
5.2020年路虎揽胜运动仪表提示检测到充电系统故障
因版权原因，仅展示原文概要，查看原文内容请购买。

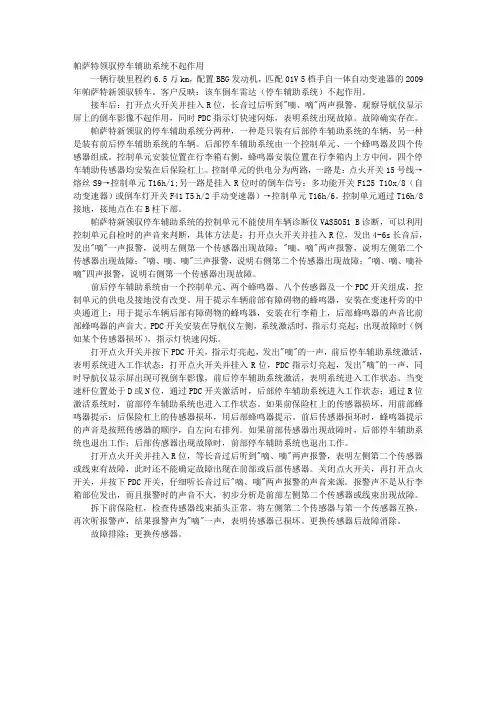

帕萨特领驭停车辅助系统不起作用一辆行驶里程约6.5万km，配置BBG发动机，匹配01V 5档手自一体自动变速器的2009年帕萨特新领驭轿车。
