提高混凝土外观质量-QC小组活动记录

2012年 7月 10日 星期 二 气温 18℃--25 ℃
2012年 7月 20日星期五气温 17℃--28 ℃
2012年 7月25日星期三气温 15℃--27 ℃
2012年 8 月25日星期六气温 13℃--28 ℃气候（阴晴雨雪
2012年 8月25日星期六气温 13℃--28 ℃气候（阴晴雨雪
2012年 8月26日星期日气温 12℃--26 ℃气候（阴晴雨雪风）
2012年 8月26日星期日气温 12℃--26 ℃气候（阴晴雨雪
2012年 8 月26日星期日气温 12℃--26 ℃气候（阴晴雨雪
2012年 9 月10日星期一气温 13℃--28℃气候（阴晴雨雪风）
2012年9月10日星期一气温 13℃--28℃气候（阴晴雨
2012年 9月10日星期一气温 19℃--30℃气候（阴晴雨
2012年 9月11日星期二气温 23℃--30℃气候（阴晴雨雪风）
2012年 9月11日星期二气温 23℃--30℃气候（阴晴雨
2012年9月28日星期五气温 21℃--28℃气候（阴晴雨
2012年 10月5日
星期 五 气温 19℃--25℃
2012年 10月7日星期日气温 15℃--25℃
2012年10月7日星期日
气温 15℃--25℃。

QC小组活动记录本
课题名称：针对结构砼浇筑质量的改进措施课题登记号： 001
小组名称：二分部质量活动小组
小组类型：技术质量小组单位：平赞高速二分部部门：质检部
说明
一、QC小组活动记录本是QC小组的原始记录和成果（材
料）评审的依据，请注意保存。

二、QC小组在开展活动过程中应如实、按时做好记录。

三、有关证明材料，补充材料可作附件。

目标：完善结构砼浇筑过程控制，提高浇筑质量及砼外观质量。

活动时间：2016.10.21----
活动次数：

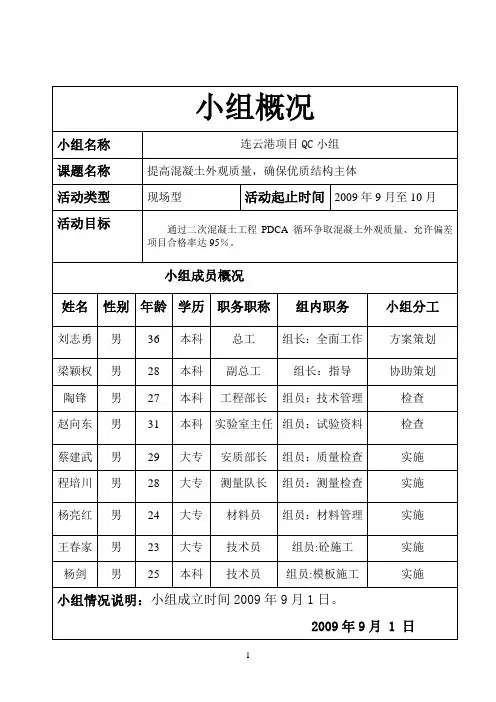

小组概况
活动计划和实际进度表
QC小组活动记录
活动次数编号： 1 2016年 10月 21日
QC小组活动记录
活动次数编号：2 2016年 11月 4日
QC小组活动记录
活动次数编号：3 2016年 11月 18日
QC小组活动记录
活动次数编号：4 2016年 12月 9日
QC小组活动记录
活动次数编号：5 2016年 12月 23日
. .。

提高综合管廊混凝土外观质量优良率新疆城建（集团）股份有限公司第十六项目部管廊QC小组2019年10月29日目录一、工程概况： (2)二、QC小组成员简介 (3)三、选择课题： (3)四、现状调查 (3)五、目标设定： (4)六、第一次PDCA循环 (4)1、分析原因： (4)2、主要原因的确认 (5)3、制定对策表 (5)七、第二次PDCA循环： (6)八、总结； (8)九、巩固措施： (10)十、今后设想 (10)一、工程概况：二、QC小组成员简介三、选择课题：四、现状调查对本项目部在K8+680～K8+650主体结构施工的地下管廊进行混凝土外观质量、允许偏差进行检验。

共抽查混凝土质量验收记录30项。

统计如下：经统计砼外观质量、允许偏差的平均合格率为83.3%，但为了提高混凝土结构主体外观质量，并克服地下管廊主体结构剪力墙施工的难度，混凝土外观质量合格率还需进一步提高。

五、目标设定：通过二次混凝土工程PDCA循环争取混凝土外观质量、允许偏差项目合格率达90％以上：六、第一次PDCA循环1、分析原因：A、QC小组对地下综合管廊主体结构剪力墙混凝土浇筑完毕后，对混凝土质量进行了检查、对不合格点进行了统计，通过分析计算，得出了影响混凝土外观质量的因素的频数、频率。

实测90点合格78合格率86.6％。

做不合格点排列计算表：B.影响因素排列表:从排列图中可以看出，影响混凝土外观质量的主要因素是表面平整度。

:C. 影响因素排列图3、制定对策表4、实施检查效果：通过本次PDCA循环2019年9月2日对K8+652～K8+680段地下综合管廊结构混凝土外观质量进行检查，合格率由循环前83.3%上升到86.67%。

但未达到课题目标，仍需要进行第二次循环。

七、第二次PDCA循环：1、分析原因：A：在K8+628～K8+652、K8+960～K8+990段管廊结构混凝土框架浇筑完毕后.QC小组全体成员进行了检查,共收集了150点,合格点138点,合格率为92%,不良项目统计如下:B：作影响混凝土因素排列表：从排列表中可以分析出，垂直度成为影响砼外观质量的主要因素。

提高混凝土柱子成型合格率火车夹C小组一、工程概况新建站房及相关工程由铁二院工程集团有限责任公司设计，由铁路枢纽工程建设指挥部组织兴建，是集铁路，城市轨道，城市道路交通功能换乘于一体的现代化大型交通枢纽。

站房建筑面积12000 m2,其中站台层，14511m2,高架层80044平方米，地下层10000 m2；雨棚面积50000 m2。

站房结构形式：站台层为列车通过层，采用钢筋混凝土框架结构，桥建合一，框架梁上分别承受承轨结构体系和站台板梁板结构体系，地上二层为高架候车层，采用钢筋混凝土结构，屋盖采用型钢混凝土柱和钢桁架结构体系。

雨棚结构形式采用无柱空间三角钢结构桁架体系。

工程±0.000m相对于绝对标高：35.130m（黄海高程）。

、小组概况根据工程状况，站房的清水混凝土柱等施工质量，主要取决于模板的施工质量。

为提高清水柱子一次成型合格率，因此，于二0一三年四月十八日成立了QC小组，并开展活动。

QC小组概况表1制表人：裴志扬制表日期：2020年4月20日三、选择理由集团公司在质量管理上始终坚持“创优方针”，要求所有在施工程结构质量100%达到优质工程标准。

同时集团公司向发包方承诺站房工程质量目标为北京市“长城杯”优质工程，争创“鲁班奖”。

站房出站层为4排清水混凝土柱子，设计要求成型质量较高。

清水混凝土柱子出站层带圆弧柱子规格达到2.2m*2.2m,高架层圆柱直径达1.5m,且全部采用聚粉酸外加剂高强混凝土浇筑，属于高强度大体积混凝土施工，施工难度较大。

清水混凝土柱子为带弧角方柱和圆柱，成型质量要求高，施工时由于受刚模板透气性差，气泡不容易排出，且施工时弧角模板安装偏差不容易控制，造成施工过程中外观质量合格率为80%,与设计和业主要求有较大差距，外观质量亟待提高。

四、现状调查2020年4月25日，我们组织全体组员对现场内已完成的24根清水混凝土柱子进行检查分析，总点数192个，不良频点点数65个，根据其不良数据整理归纳如下：混凝土柱子施工质量不良频数调查统计表制表人：苏中金日期：2020.4.25拍摄人：苏中金拍摄日期：2020.4.25图1清水混凝土柱子施工质量不良排列图制表人：苏中金日期：2020.4.25 结论：从现状调查排列图中可以看到，“钢模拼缝错台”和“混凝土表面气泡“在不良项中占到总不良项目中的69%，是清水混凝土施工质量不良的歌主要关键症结。

提高混凝土外观质量QC小组活动记录混凝土外观质量是影响建筑物外观和耐久性的重要因素之一，因此，建筑项目中的混凝土外观质量控制是不可忽视的。

为了提高混凝土外观质量，我们组织了一次QC小组活动，以下是活动记录的详细内容。

活动时间：2024年7月1日活动地点：建筑施工现场活动人员：1. QC小组成员：Alice（组长）、Bob、Cindy、David2.现场施工人员：工地经理、混凝土搅拌师傅、浇注工人等活动目标：1.提高混凝土外观质量，确保外观平整、光滑、无明显缺陷。

2.加强与施工人员的沟通，明确对混凝土外观质量的要求。

3.发现并解决可能存在的混凝土外观质量问题。

活动过程：1.开会准备阶段：在活动开始之前，我们组织了一次会议，明确了活动目标、要求和时间计划，并分配了各自的任务。

2.混凝土调配和搅拌阶段：在混凝土调配和搅拌的过程中，Bob、Cindy和David负责监督混凝土配料和搅拌的质量。

他们检查了原材料的品质，尤其是水泥和骨料的质量，并确保按照设计要求进行配比。

同时，他们还与混凝土搅拌师傅密切合作，确保搅拌时间和搅拌速度的控制，以避免混凝土出现分层、孔洞等问题。

3.浇注阶段：在混凝土浇注的过程中，我们小组的成员分别观察不同部位的浇注情况。

我们特别关注了以下几个方面：-监测浇注速度和浇注高度，避免出现过快或过高的情况。

-检查模板的质量，确保模板表面平整、无明显破损。

-检查混凝土表面是否出现裂缝、气泡和麻点等缺陷。

4.表面抹平和养护阶段：在浇注完混凝土之后，我们及时与施工人员沟通，确定了表面抹平和养护的时间和方法。

我们指导浇注工人使用抹光机和手工工具对混凝土表面进行抹平和养护，确保表面平整、光滑。

5.质量检查和整理阶段：活动结束后，我们进行了一次全面的质量检查。

我们仔细观察了混凝土表面的情况，使用光源照射以寻找可能存在的缺陷。

我们将检查结果整理成报告，并与施工人员讨论，制定改进措施。

活动成果：通过这次QC小组活动，我们成功地提高了混凝土的外观质量。

年  月 日 星期 二 气温  
年  月 日 星期 六 气温
 
年 月 日 星期 二 气温
 
年  月 日 星期 一 气温   气候（阴晴雨雪风）
年 月 日 星期 一 气温   气候（阴晴雨雪风）
年 月 日 星期 二 气温   气候（阴晴雨雪风）
年 月 日 星期 二 气温   气候（阴晴雨雪风）
年  月
日 星期 二 气温   气候（阴晴雨雪风）
年  月 日 星期 三 气温   气候（阴晴雨雪风）
年 月 日 星期 三 气温   气候（阴晴雨雪风）
年 月 日 星期 三 气温   气候（阴晴雨雪风）
年 月 日 星期 五 气温   气候（阴晴雨雪风）
年 月 日 星期 五 气温   气候（阴晴雨雪风）
年 月 日 星期 五 气温
  气候（阴晴雨雪风）
年 月 日 星期 五 气温
 
年 月 日 星期 日 气温
 
年 月 日 星期 五
气温
 。

阿布贾航站楼项目中非建设项目部质量管理QC小组提高现浇混凝土结构板面的成型质量QC小组成果报告中非建设尼日利亚有限公司阿布贾地区经理阿布贾航站楼项目发表人：中非建设尼日利亚有限公司阿布贾地区经理部阿布贾航站楼项目部二0一五年一月一、工程概况工程概况工程名称阿布贾航站楼项目工程工程地址尼日利亚阿布贾机场建设单位尼日利亚航空部设计单位上海西扬建筑设计有限公司、尼日利亚当地咨询监理单位尼日利亚当地咨询施工单位中非建设尼日利亚有限公司工程概况：本工程结构类型为框架结构，总建筑面积为56000m²。

其中主楼4层，指廊3层，主体总高度30.55m（含钢结构）。

砼强度等级为C25～C30，其中结构板面混凝土强度等级为C25，结构柱混凝土强度等级为C30.楼地面做法为：现浇混凝土结构板面厚度为20cm—25cm，地面装修层考虑厚度为10cm混凝土。

本工程位于尼日利亚中部地区，属热带季风气候，高温多雨，全年分为旱季和雨季，年平均气温为26～27℃。

二、QC小组情况尼日利亚阿布贾航站楼项目部质量管理QC小组成立于2014年2月份，是由项目部主要技术骨干及现场技术人员组成的现场型质量管理小组，小组成员9人，平均接受QC教育时间84小时，详细情况见下表:QC小组概况表1小组名称尼日利亚阿布贾航站楼项目部质量管理QC小组单位中非建设尼日利亚有限公司阿布贾航站楼项目部组长廖真奇成立时间2014年4月注册时间注册编号课题名称减少混凝土楼面开裂质量管理小组人员概况序号姓名年龄文化程度职称接受QC教育时间组内职务组内分工1廖真奇30本科工程师88小时组长组织协调2杨爱国43本科工程师86小时副组长具体实施3周兵46大专工程师82小时组员试验检测4刘科29本科工程师82小时组员试验检测5凌勇41大专工程师84小时组员技术指导6董勇26本科技术员82小时组员实验数据7徐凯歌27大专技术员82小时组员实验数据8吕军45中专技术员82小时组员测量检查9骆强24本科翻译82小时组员资料翻译三、选题理由1、本工程是中非尼日利亚有限公司重点项目,与拉各斯、哈尔科特、恩奴古、卡诺、巴耶撒组成的六个航站楼项目是开辟尼日利亚航空市场的关键性项目。

一、工程简介No.:00000000000000204(一)工程概况云阳至万州高速公路M合同段起点里程K181＋765，终点K187＋500，全长5.735km，项目采用全封闭、全立交、控制出入的四车道高速公路标准，设计速度采用80km/h，整体式路基宽度24.5m，分离式路基宽度12.25m；主要构筑物有巴阳1、2号特大桥、张家山隧道、吞梁子隧道工程,其中巴阳1、2号特大桥为全线重点工程，也是控制工期项目。

巴阳1#桥总长482m，主跨为68+120+68m预应力混凝土连续刚构，两岸引桥分别为4×30、3×30m预应力混凝土T梁，先简支后结构连续。

主桥平面处于R=1200m的圆曲线上。

5、6#主墩高70余米，设计采用7×7m矩形空心墩，4、7#交界墩采用单薄壁实体墩，墩身厚2.5m。

巴阳2#特大桥总长577m，主跨为100+180+100m预应力混凝土连续刚构，左右线引桥均为4×30、2×30m预应力混凝土T梁，先简支后结构连续。

5、6#主墩采用双薄壁及箱形截面墩身，上部双薄壁墩身厚2.2m，两薄壁间净距6.1m，下部采用箱形截面，最高墩身79.03m。

4、7#交界墩采用整体式实心墩，墩身厚2.5m。

墩身均为C40砼。

(二)施工方案概述两桥的所有墩身根据截面形式均采用爬模进行施工，墩底节5m采用内、外脚手架、大块钢模，可抽拔拉筋施工，并预穿墙螺栓及套筒，然后安装爬模。

每个墩身设一套模板，每套二节，每节高2.5m，模板为框架结构，具有足够的强度、刚度和稳定性，单块宜整体组合或装配组合，相邻模板间、上下节钢模间均用栓接，配有定位销，内、外模板、抽拔拉筋，在每一节段顶面的四周配设工作平台。

施工材料的提升利用塔吊完成，砼的垂直运输采用泵送砼。

翻模工序：施工时将调整模板和两节模板按次序依次支立，然后灌注混凝土，首次混凝土灌注，混凝土顶面距横隔板中心为 2.5m的整倍数。

QC小组活动记录本
课题名称：针对结构砼浇筑质量的改进措施课题登记号： 001
小组名称：二分部质量活动小组
小组类型：技术质量小组
单位：平赞高速二分部部门：质检部
说明
一、QC小组活动记录本是QC小组的原始记录和成果（材
料）评审的依据，请注意保存。

二、QC小组在开展活动过程中应如实、按时做好记录。

三、有关证明材料，补充材料可作附件。

目标：完善结构砼浇筑过程控制，提高浇筑质量及砼外观质量。

活动时间：2016.10.21----
活动次数：
小组概况
活动计划和实际进度表
QC小组活动记录
活动次数编号： 1 2016年 10月 21日
QC小组活动记录
活动次数编号：2 2016年 11月 4日
QC小组活动记录
活动次数编号：3 2016年 11月 18日
QC小组活动记录
活动次数编号：4 2016年 12月 9日
QC小组活动记录
活动次数编号：5 2016年 12月 23日。

提高混凝土剪力墙外观质量QC成果一、工程概况本工程为_____，总建筑面积为_____平方米，结构形式为_____。

其中混凝土剪力墙作为主要的竖向承重构件，其外观质量直接影响到整个工程的质量和形象。

二、小组简介为了提高混凝土剪力墙的外观质量，我们成立了 QC 小组。

小组名称为_____，小组成员共_____人，包括项目经理、技术负责人、施工员、质检员等。

小组的活动时间为_____至_____。

三、选题理由1、混凝土剪力墙外观质量是工程质量的重要体现，直接影响到建筑物的美观和耐久性。

2、提高混凝土剪力墙外观质量可以减少后期修补工作，降低成本，提高施工效率。

3、满足业主对工程质量的要求，提升企业的市场竞争力。

四、现状调查我们对已施工的混凝土剪力墙外观质量进行了调查，共检查了_____个点，发现存在以下问题：1、表面平整度偏差较大，占问题总数的_____%。

2、蜂窝麻面现象较为普遍，占问题总数的_____%。

3、阳角不方正，占问题总数的_____%。

4、存在裂缝，占问题总数的_____%。

通过对这些问题的分析，我们发现造成混凝土剪力墙外观质量问题的主要原因有以下几点：1、模板安装不牢固，导致混凝土浇筑时模板变形。

2、混凝土配合比不合理，坍落度偏大或偏小。

3、振捣不密实，存在漏振现象。

4、养护不到位，混凝土早期失水过快。

五、设定目标我们将本次 QC 活动的目标设定为：混凝土剪力墙外观质量合格率达到_____%以上，其中表面平整度偏差控制在_____以内，蜂窝麻面面积控制在_____以内，阳角方正度控制在_____以内，裂缝宽度控制在_____以内。

六、原因分析针对现状调查中发现的问题，我们运用头脑风暴法进行了原因分析，并绘制了因果图。

从人员、机械、材料、方法、环境五个方面进行了深入探讨，共找出了_____条末端因素。

七、要因确认我们对末端因素进行了逐一确认，通过现场调查、测量、试验等方法，最终确定了以下_____条要因：1、模板拼接缝不严。

提高混凝土外观质量成果报告烟台宏源建设工程有限公司海纳科技项目部QC小组2018年1月2日目录一、工程概况二、QC小组简介三、选择课题四、现状调查五、设定目标六、第一次PDCA循环1.分析原因2.主要原因确认3.制定对策4.实施对策5.检查效果七、第二次PDCA循环1.分析原因2.主要原因确认3.制定对策4.实施对策5.检查效果八、总结九、巩固措施十、今后设想一、工程概况：二、QC小组成员简介三、选择课题：四、现状调查对本项目部正在主体结构施工的烟台海纳科技商业广场1#、地下车库进行混凝土外观质量、允许偏差进行检验。

共抽查混凝土质量验收记录30份。

统计如下：频数N=3016151050 %）85 90 95 100混凝土外观质量、允许偏差合格率分布表制表：冯翔九时间：2017年12月5 日经统计砼外观质量、允许偏差的平均合格率为92.8%，高于国家标准不低于85%的要求。

但为了保证优质结构主体顺利通过，并克服高层建筑主体结构施工的难度，混凝土外观质量合格率还需一步提高。

五、目标设定：12月5 日六、第一次PDCA循环1、分析原因：A、QC小组对烟台海纳科技商业广场1#及地下车库工程地下室混凝土浇筑完毕后，对混凝土质量进行了检查、对不合格点进行了统计，通过分析计算，得出了影响混凝土外观质量的因素的频数、频率。

实测180点合格153合格率85％。

做不合格点排列计算表：制表：冯翔九时间：2017年12 月5 日B.影响因素排列表:302520151051 2 3 4 5制表：冯翔九时间：2017 年12 月5 日从排列图中可以看出，影响混凝土外观质量的主要因素是表面平整度。

c.影响因素排列图:主要原因的确认3、制定对策表4、检查效果：通过本次PDCA循环2017年11月20日对1—5层结构混凝土外观质量进行检查，合格率由循环前85%上升到91.67%。

但未达到课题目标，仍需要进行第二次循环。

91．67%七、第二次PDCA循环：1、分析原因：A：在1—9层结构混凝土框架浇筑完毕后.QC小组全体成员进行了检查,共收集了180点,合格点165点,合格率为91.67%,不良项目统计如下:制表：冯翔九时间：2017年12月5日B 、作影响混凝土因素排列表：(%)80 60 垂直度 平整度 截面尺寸 轴线位移 标高从排列表中可以分析出，垂直度成为影响砼外观质量的主要因素。

QC小组活动记录本课题名称：砼浇筑质量的改进措施课题登记号：001小组名称：12号线25标质量活动小组小组类型：技术质量小组单位：12号线25标项目部部门：技术部说明一、QC小组活动记录本是QC小组的原始记录和成果（材料）评审的依据，请注意保存。

二、QC小组在开展活动过程中应如实、按时做好记录。

三、有关证明材料，补充材料可作附件。

目标：完善内部结构砼浇筑过程控制，提高浇筑质量及砼外观质量。

完成时间：2011.7.27~2011.8.26活动次数：4小组概况活动计划和实际进度表QC小组活动记录活动次数编号：2 2011年7月29日QC小组活动记录活动次数编号： 1 2011年7月27日QC小组活动记录活动次数编号：3 2010 年8月4 日QC小组活动记录活动次数编号：4 2011 年8 月13 日QC小组活动记录活动次数编号： 3 2010 年3 月16日QC小组活动记录活动次数编号： 3 2010年3 月16日QC小组活动记录活动次数编号：4 2010 年3月23 日QC小组活动记录活动次数编号：年月日QC小组活动记录活动次数编号： 5 2010 年3月30日QC小组活动记录活动次数编号：6 2010 年3 月30日QC小组活动记录活动次数编号： 6 2010 年4 月6 日QC小组活动记录活动次数编号：7 2010 年4 月13日QC小组活动记录活动次数编号：8 2010年4 月20 日QC小组活动记录活动次数编号：年月日QC小组活动考勤表出勤：√缺勤：×专业资料word完美格式。
