变频的原理与应用一、概述变频技术作为一种先进的电力调节技术，广泛应用于各个领域。

本文将详细介绍变频的原理及其在不同领域中的应用。

二、变频的原理变频器通过改变电源频率来控制电机的转速，从而实现对电机的调节。

具体而言，变频器将交流电源输入经过整流、滤波、逆变等处理后，得到所需的变频电源输出。

其主要原理可以概括如下：1.输入电源整流滤波：将交流电源通过整流电路转换为直流电源，并经过滤波电路削去输出纹波。

2.逆变输出：将直流电源通过逆变器电路转换为可调节的交流电源输出，在逆变过程中通过改变逆变电路的开关频率来实现输出频率的调节。

3.控制单元：变频器通过控制单元对逆变器进行调节，实现频率、电压等参数的控制。

常见的控制方式包括串行通信、模拟控制和数字控制等。

三、变频的应用1. 工业领域变频技术在工业领域中得到了广泛应用，主要体现在以下几个方面：•变频电机驱动：传统的电机驱动方式使用固定频率的电源供电，而变频电机驱动将电机与变频器相结合，可以实现对电机转速的精确控制，大大提高了生产效率。

•节能降耗：通过变频器控制电机转速，能够根据实际负载情况自动调整电机的输出功率，以达到节能降耗的目的。

•调速精度高：变频器可以实现电机转速的精确控制，适用于对转速要求较高的设备，如机床、风机、泵等。

2. 暖通空调领域暖通空调系统是变频技术应用的又一个重要领域，其主要应用在以下几个方面：•变频压缩机：传统的空调系统使用固定频率的压缩机，无法根据负载变化的实际需求进行调节。

而采用变频技术的空调系统可以根据室内温度、负载情况等实时调整压缩机的转速，从而实现能耗的降低。

•精确控制温度：变频技术可以实现空调系统的整体调节，根据室内外温度、湿度等参数来精确控制空调的运行，提供更加舒适的室内环境。

•节能环保：通过变频技术，空调系统可以实现高效运行，避免能量的浪费，达到节能环保的目的。

3. 水处理领域在水处理领域，变频技术也起到了重要作用，常见应用包括：•潜水泵变频调速：将潜水泵与变频器相结合，能够根据实际需求调整泵的运行频率和转速，从而实现水位的稳定控制。

2024年变频器应用技术教案完整版一、教学内容1. 变频器的工作原理与分类；2. 变频器的选型与安装；3. 变频器的调试与维护；4. 变频器在工业控制系统中的应用案例。

二、教学目标1. 了解变频器的工作原理、分类及功能；2. 学会变频器的选型、安装、调试与维护方法；3. 掌握变频器在工业控制系统中的应用及编程方法。

三、教学难点与重点1. 教学难点：变频器的调试与维护、应用案例分析；2. 教学重点：变频器的工作原理、选型与安装。

四、教具与学具准备1. 教具：PPT、投影仪、实验设备（变频器、电机、控制器等）；2. 学具：笔记本电脑、学习资料、实验报告册。

五、教学过程1. 导入：通过实际案例分析，引入变频器在工业控制系统中的重要性；2. 理论讲解：（1）变频器工作原理；（2）变频器分类及功能；（3）变频器选型与安装方法；（4）变频器调试与维护技巧；3. 实践操作：（1）参观实验室，了解变频器实物；（2）分组进行变频器调试实验；4. 例题讲解：讲解变频器应用案例，分析编程方法；5. 随堂练习：设计变频器控制程序，实现电机转速调节；7. 互动环节：学生提问，教师解答。

六、板书设计1. 变频器工作原理；2. 变频器分类及功能；3. 变频器选型与安装；4. 变频器调试与维护；5. 应用案例分析。

七、作业设计1. 作业题目：（1）简述变频器的工作原理；（2）列举三种常见的变频器分类及功能；（3）根据实际需求，设计变频器选型方案；（4）编写一个简单的变频器控制程序。

2. 答案：（1）见教材第四章第一节；（2）见教材第四章第二节；（3）根据教材第四章第三节，结合实际需求进行选型；八、课后反思及拓展延伸2. 拓展延伸：（1）研究变频器在新能源领域的应用；（2）探讨变频器技术的发展趋势；（3）学习变频器故障诊断及处理方法。

重点和难点解析1. 变频器的工作原理与分类；2. 变频器的选型与安装；3. 变频器的调试与维护；4. 变频器应用案例的分析；5. 作业设计中的编程实践。

思考与练习1.交-直-交变频器的主电路包括那些组成部分？并说明各部分的作用。

答:交-直-交变频器的主电路由整流电路、中间电路、逆变电路三部分组成。

整流电路：把从电网接入幅值和频率都恒定的交流电压信号，经由整流器转换为直流电压；中间电路：整流器输出电压含有频率为电源频率6倍的纹波，中间电路的滤波电路能减少电压和电流的波动，还可以避免变频器被雷击时二极管被烧坏。

在直流回路中的制动电阻或反馈通道吸收电动机的再生电能，能使电动机快速制动。

逆变电路：能把直流电源逆变成交流电源，驱动电动机实现变速。

2.说明可控整流电路和不可控整流电路的组成和原理有什么区别。

答:不可控整流电路使用的器件为电力二极管，三相桥式整流电路共有6个整流二极管，其中3个二极管、、的阴极连接在一起，称为共阴极组；另外3个二极管、、的阳极连接在一起，称为共阳极组。

在接入电源、、工作期间，每等份时间段内，在共阴极组中二极管阳极电位最高的优先导通，在共阳极组中二极管阴极电位最低的优先导通。

同一时刻每组各一个二极管同时导通，其余四个反向截止。

在自然换相点各二极管换相导通或截止。

在每个周期内，每个二极管导通1/3周期，即导通角为120°，极性始终上正下负，为脉动直流电压。

负载电阻上输出的平均电压为输入相电压的2.34倍，不可改变。

可控整流电路：三相桥式整流电路中的二极管换为晶闸管（又称可控硅），就成为三相桥式全控整流电路。

当闸管阳极和阴极承受正向电压且门极和阴极两端加正向触发电压时才能导通，所以晶闸管可控整流电路输出电压的平均值可随门极控制电压信号的变化连续可调，负载上平均电压的平均值电压可被晶闸管触发延迟角调控。

3.中间电路有哪些形式？并说明各形式的功能。

答: 中间电路有哪些形式有滤波电路、制动电路。

滤波电路分为电压型可以可使直流母线电压基本保持恒定，能有效的减小受负载变动造成的影响；电流型电流基本不受负载的影响。

制动电路：分为动力制动、反馈制动、直流制动三种方式。

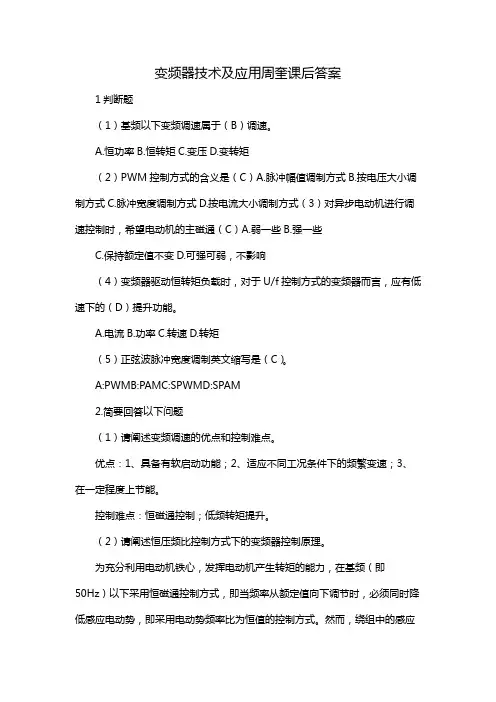

变频器技术及应用周奎课后答案
1判断题
（1）基频以下变频调速属于（B）调速。

A.恒功率
B.恒转矩
C.变压
D.变转矩
（2）PWM控制方式的含义是（C）A.脉冲幅值调制方式B.按电压大小调制方式C.脉冲宽度调制方式D.按电流大小调制方式（3）对异步电动机进行调速控制时，希望电动机的主磁通（C）A.弱一些B.强一些
C.保持额定值不变
D.可强可弱，不影响
（4）变频器驱动恒转矩负载时，对于U/f控制方式的变频器而言，应有低速下的（D）提升功能。

A.电流
B.功率
C.转速
D.转矩
（5）正弦波脉冲宽度调制英文缩写是（C）。

A:PWMB:PAMC:SPWMD:SPAM
2.简要回答以下问题
（1）请阐述变频调速的优点和控制难点。

优点：1、具备有软启动功能；2、适应不同工况条件下的频繁变速；3、在一定程度上节能。

控制难点：恒磁通控制；低频转矩提升。

（2）请阐述恒压频比控制方式下的变频器控制原理。

为充分利用电动机铁心，发挥电动机产生转矩的能力，在基频（即
50Hz）以下采用恒磁通控制方式，即当频率从额定值向下调节时，必须同时降低感应电动势，即采用电动势频率比为恒值的控制方式。

然而，绕组中的感应
电动势是难以直接控制的，当电动势值较高时，可以忽略定子电阻和漏磁感抗压降，而认为定子相电压约等于感应电动势。

但是当低频时，定子电阻和漏磁感抗压降所占的份量相对较大，可以人为地抬高定子相电压以便补偿定子压降，称作低频补偿或转矩提升。

变频器及电机应用关键技术讲解概述变频器（Variable Frequency Drive，VFD）是一种能够调整交流电机转速和输出电压频率的设备，通过改变电机供电频率，实现对电机速度的精确控制。

它广泛应用于工业自动化、能源节约和电动机驱动等领域。

本文将从原理、功能、应用、未来发展以及注意事项等方面进行变频器及电机应用关键技术的讲解。

原理变频器基于PWM（PulseWidthModulation，脉宽调制）原理工作。

它接收输入电源，并通过内部电路将电源直流化。

然后，使用电子器件（如IGBT）将直流电转换成可调的交流电，以供给电机。

通过调整变频器的输出频率和电压，可以实现对电机转速的控制。

功能1.调速功能：变频器可以根据需求精确地控制电机的转速，使其适应不同的工况要求。

2.节能功能：通过变频器控制电机的转速，可以避免电机在低负载情况下运行过快，从而降低功耗，实现节能效果。

3.启动控制功能：变频器具有软启动功能，可以减小电机启动时的冲击和过电流现象，延长电机寿命。

4.频率保护功能：当电网频率波动或超出设定范围时，变频器能够通过调整输出频率稳定电机运行，避免因频率异常引起的故障。

应用变频器及电机应用广泛，以下是一些常见的应用领域：1.工业自动化：在生产线上，变频器可以精确控制电机转速，实现工艺参数的精确控制，提高生产效率和产品质量。

2.交通运输：在轨道交通、电动汽车等领域，变频器可用于电动机驱动系统，提供高效、精确的动力输出。

3.水泵与风机：变频器可根据需要调整水泵和风机的转速，实现节能运行，降低噪音和维护成本。

4.空调与制冷：变频器可调节空调和制冷设备的压缩机转速，以适应室内温度变化，提高舒适度和能源利用率。

未来发展随着工业自动化和能源节约的需求不断增加，变频器及电机应用技术也在不断发展。

未来可能出现以下趋势：1.高效节能：随着对能源利用效率要求的提高，变频器及电机应用技术将进一步提高功率密度和转换效率，实现更高效的节能效果。

变频器的原理及应用技术1. 变频器的原理变频器，又称为交流调速装置，是一种将电力频率和电压进行变换，从而实现交流电机调速的电气设备。

变频器通过改变电机的供电频率和电压，实现对电机的转速控制。

其工作原理主要包括以下几个方面：1.整流：变频器首先将输入的交流电源信号转换为直流电压信号，这一步骤由整流回路完成。

整流回路由整流桥和滤波电容组成，通过将交流电压转换为直流电压，并平滑输出。

2.逆变：直流电源经过整流后，进入逆变回路，通过将直流电压逆变为交流电压，实现对电机的供电频率和电压的调整。

逆变回路由逆变桥和滤波电感组成，通过高频开关器件控制逆变桥，将直流电压转换为可变频率和电压的交流电压。

3.控制：逆变回路控制模块通过控制逆变桥的开关频率和相位，改变输出交流电压的频率和电压大小，从而实现对电机的转速调整。

控制模块通常采用现代的数字控制器，可以根据需求精确地控制变频器的输出。

2. 变频器的应用技术变频器作为调速控制设备，广泛应用于各种工业领域。

以下是变频器在工业应用中的一些常见技术和特点：1.节能降耗：传统的电阻调速和机械调速方式存在能源消耗大和能效低的问题。

而变频器通过调整电机的转速，避免了在启动和停止过程中产生的能量损耗，实现了节能降耗的效果。

2.精确控制：通过数字控制技术，变频器能够精确控制电机的转速和运行状态，满足精密机械设备对转速和位置的精确要求。

例如，在纺织、印刷等行业中，变频器可以实现对纺织机、印刷机等设备的精确控制，提高生产效率和产品质量。

3.多功能操作：现代变频器具有丰富的功能和操作模式。

通过数字界面，操作人员可以设定和调整变频器的参数，实现各种工作模式的切换和调整，提高设备的灵活性和可靠性。

4.电机保护：变频器可以对电机进行多方面的保护。

例如，通过监测电机的电压、电流、温度等参数，及时发现故障和异常情况，保护电机不受损坏。

此外，变频器还可以通过限制电机的最大转矩和电流，保护设备免受过载和短路等危险。

交流变频调速技术及应用实训报告变频调速技术是一种能够通过改变电机运行频率来实现调速的技术。

它主要通过改变电机的输入电压和频率来控制电机的转速。

变频调速技术被广泛应用于各个领域，如工业制造、能源、交通运输等，并且其应用范围不断扩大。

变频调速技术的主要原理是通过交流变频器来改变电源电压的频率和大小，从而实现电机的调速。

交流变频器通常由整流器、逆变器、控制电路和滤波电路等组成。

整流器将交流电源转换为直流电源，逆变器则将直流电源转换为可调的交流电源。

控制电路负责对变频器进行控制和保护，滤波电路则用于过滤器输出的电流波形。

变频调速技术具有很多优点。

首先，它能够实现电机的连续调速，从而满足不同工况下的需求。

其次，变频调速技术能够提高电机的效率，降低能耗和运行成本。

此外，变频调速技术还能够减少设备的机械损耗和电气损耗，提高设备的可靠性和寿命。

变频调速技术在工业制造领域有广泛的应用。

它可以用于水泵、风机和压缩机等能够通过调整转速来控制流量和压力的设备。

通过变频调速技术，可以根据实际需求来调整设备的工作状态，从而实现能源的节约和运行的稳定。

此外，在制造过程中，变频调速技术还能够实现精确的位置控制，提高生产效率和产品质量。

在能源领域，变频调速技术可以应用于风力发电和太阳能发电等可再生能源的转换和调度。

通过变频调速技术，可以实现风力发电机组和太阳能发电系统的高效运行和电网的稳定接入。

此外，变频调速技术还可以用于电动汽车的驱动系统，提高电动汽车的性能和续航里程。

交通运输领域也是变频调速技术的应用领域之一。

他可以应用于高速和城市轨道交通的电机驱动系统。

通过变频调速技术，可以实现电机的高效、安全、稳定的运行，提高交通运输系统的运营效率和乘客的舒适性。

综上所述，变频调速技术是一种重要的控制技术，其在各个领域都有广泛的应用。

通过变频调速技术，可以实现电机的连续调速、节能、安全和稳定运行。

随着科技的不断发展，变频调速技术的应用范围还将继续拓展，并且在未来的发展中将发挥更加重要的作用。

变频调速技术及应用电子与电气工程是现代科技的重要领域之一，涵盖了广泛的技术和应用。

其中，变频调速技术作为电气工程的重要分支，对于提高能源利用效率和实现自动化控制具有重要意义。

本文将对变频调速技术及其应用进行探讨。

一、变频调速技术的原理变频调速技术是通过改变电机的供电频率来实现对电机转速的调节。

其基本原理是通过将交流电转换为直流电，再经过逆变器将直流电转换为可调频的交流电，从而实现对电机转速的控制。

变频器作为变频调速技术的核心设备，能够根据实际需求调整输出频率和电压，从而实现电机的高效运行。

二、变频调速技术的优势1. 节能高效：传统的电机调速方式往往通过改变电机的电压来实现，效率较低。

而变频调速技术通过调整电机的供电频率，使电机在不同负载下都能以最佳运行效率工作，从而实现能源的节约和提高电机的效率。

2. 精确控制：变频调速技术可以实现对电机转速的精确控制，能够满足不同工况下的要求，使得电机在不同负载下都能保持稳定的运行速度。

3. 起动平稳：传统的启动方式往往会对电机产生冲击，容易造成机械设备的损坏。

而变频调速技术可以实现电机的平稳启动，避免了冲击对设备的损坏。

三、变频调速技术的应用领域1. 工业制造：在工业制造领域，变频调速技术广泛应用于各种机械设备，如风机、水泵、压缩机等。

通过变频调速技术，可以实现对设备的精确控制，提高生产效率和产品质量。

2. 交通运输：在交通运输领域，变频调速技术被广泛应用于电动车辆、电动机车等交通工具。

通过变频调速技术，可以实现对电动车辆的高效控制，提高能源利用效率和行驶稳定性。

3. 新能源领域：随着新能源的发展，变频调速技术在风力发电、太阳能发电等领域也得到了广泛应用。

通过变频调速技术，可以实现对新能源发电设备的高效控制，提高能源转换效率。

总结：变频调速技术作为电气工程的重要分支，在工业制造、交通运输、新能源等领域都有着广泛的应用。

其通过改变电机的供电频率，实现对电机转速的调节，具有节能高效、精确控制、起动平稳等优势。

变频器技术及应用期末考试试题及答案一期末测试题一一、单项选择题（每题1分，共15分）1、正弦波脉冲宽度调制英文缩写是（PWM）。

2、对电动机从基本频率向上的变频调速属于（恒功率）调速。

3、下列哪种制动方式不适用于变频调速系统（回馈制动）。

4、对于风机类的负载宜采用（正半S型）的转速上升方式。

5、N2系列台安变频器频率控制方式由功能码（F011）设定。

6、型号为N2-201-M的台安变频器电源电压是（220V）。

7、三相异步电动机的转速除了与电源频率、转差率有关，还与（磁极数）有关系。

8、目前，在中小型变频器中普遍采用的电力电子器件是（IGBT）。

9、IGBT属于（电压）控制型元件。

10、变频器的调压调频过程是通过控制（载波）进行的。

11、为了适应多台电动机的比例运行控制要求，变频器设置了（频率增益）功能。

12、为了提高电动机的转速控制精度，变频器具有（转差补偿）功能。

13、变频器安装场所周围振动加速度应小于（0.5g）。

14、变频器种类很多，其中按滤波方式可分为电压型和（电流）型。

15、N2系列台安变频器操作面板上的SEQ指示灯在（F10=1）发光。

二、不定项选择题（每题2分，共10分）1、N2系列台安变频器操作面板上的显示屏幕不能显示（5）位数字或字母。

2、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，不要求变频器具有（段速控制）功能。

3、变频器常用的转矩补偿方法有：线性补偿、分段补偿和（非线性）补偿。

1.D2.D3.C4.B5.D6.A7.B8.A9.B10.B11.A12.A13.B14.C15.B二、完型填空（每空1分，共10分）文章已经被删除）三、名词解释（每题2分，共10分）1.失速防止功能：指变频器在运行过程中，通过监测电机的转速和负载情况，自动调整输出频率和电压，避免电机失速。

2.加速时间与减速时间：指变频器启动或停止时，从零速度到设定速度或从设定速度到零速度所需的时间。
