《蓝科门窗设计管理软件》操作说明————————————————————————————————作者：————————————————————————————————日期：《蓝科门窗设计管理系统》操作说明一.软件安装找到安装包双击进入安装界面，如果在win7或者win8下安装，请先点右键，点以管理员方式运行。

进入安装界面后点“下一步”按钮点击“同意”，然后点“下一步”后面的可继续点“下一步”，直至安装完成。

二.打开软件双击桌面的“蓝科门窗设计管理系统”图标进入登陆界面初次登录密码为空，可直接点“确定”按钮打开软件。

三.参数设置在初次使用软件前，首先应设置系统参数，点击点击主界面上面的“参数设置”按钮进入参数设置模块在这里可以对系统参数进行调整。

四.数据管理正式使用软件前首先应对软件运行所需要的型材、配件、玻璃的数据进行完善和设置，这是软件运行的基础，结果的准确与否取决于这些基础数据是否设定准确，也可以在后续的工程设计中进行调整，一旦数据设置准确不要再进行改动。

1.型材管理点主界面的“数据管理”中“型材管理”菜单，进入型材管理模块。

模块的左边为当前厂家下的系列列表，右上边黄色位置为厂家“欧亚”下所有的型材，右下边为当前系列列表中选中系列的型材。

首先选择型材厂家如图中“欧亚”，如果没有想要的厂家，可以点厂家维护按钮新建一个新的型材厂家。

下面我们在这个厂家下建立一个新的系列“55平开窗”：点击左上角“新建系列”按钮输入系列名称“55平开窗”，然后设置其他相关的参数，设置完成后点击“保存”按钮此时系列列表增加“55平开窗”系列，鼠标点击选中“55平开窗”系列，右下的红色列表显示为空，代表当前系列中还没有型材，现在我们点击右上角“添加型材”按钮添加型材数据。

把类别中的“平开框”打勾，然后计算成本分析和报价用的，右边断面图为示意图，只为标明上面大面宽A和小面宽B所在位置，断面图红线标注的参数为关键参数，如果输入错误会造成下料误差，所以这里一定要设置准确。

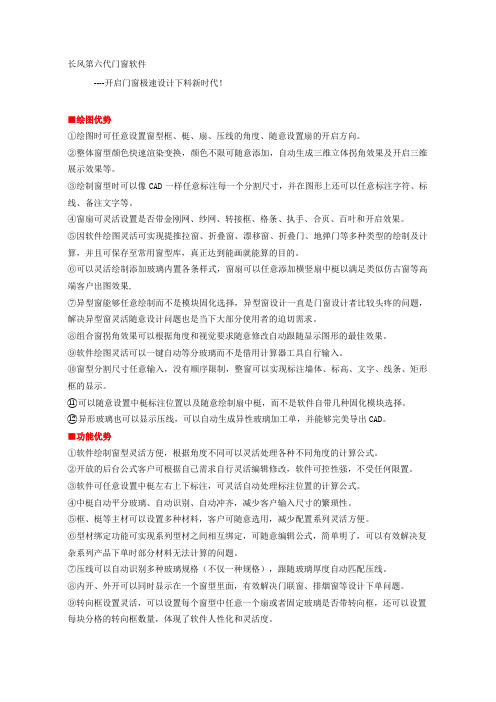

长风第六代门窗软件----开启门窗极速设计下料新时代！■绘图优势①绘图时可任意设置窗型框、梃、扇、压线的角度、随意设置扇的开启方向。

②整体窗型颜色快速渲染变换，颜色不限可随意添加，自动生成三维立体拐角效果及开启三维展示效果等。

③绘制窗型时可以像CAD一样任意标注每一个分割尺寸，并在图形上还可以任意标注字符、标线、备注文字等。

④窗扇可灵活设置是否带金刚网、纱网、转接框、格条、执手、合页、百叶和开启效果。

⑤因软件绘图灵活可实现提推拉窗、折叠窗、漂移窗、折叠门、地弹门等多种类型的绘制及计算，并且可保存至常用窗型库，真正达到能画就能算的目的。

⑥可以灵活绘制添加玻璃内置各条样式，窗扇可以任意添加横竖扇中梃以满足类似仿古窗等高端客户出图效果,⑦异型窗能够任意绘制而不是模块固化选择，异型窗设计一直是门窗设计者比较头疼的问题，解决异型窗灵活随意设计问题也是当下大部分使用者的迫切需求。

⑧组合窗拐角效果可以根据角度和视觉要求随意修改自动跟随显示图形的最佳效果。

⑨软件绘图灵活可以一键自动等分玻璃而不是借用计算器工具自行输入。

⑩窗型分割尺寸任意输入，没有顺序限制，整窗可以实现标注墙体、标高、文字、线条、矩形框的显示。

⑪可以随意设置中梃标注位置以及随意绘制扇中梃，而不是软件自带几种固化模块选择。

⑫异形玻璃也可以显示压线，可以自动生成异性玻璃加工单，并能够完美导出CAD。

■功能优势①软件绘制窗型灵活方便，根据角度不同可以灵活处理各种不同角度的计算公式。

②开放的后台公式客户可根据自己需求自行灵活编辑修改，软件可控性强，不受任何限置。

③软件可任意设置中梃左右上下标注，可灵活自动处理标注位置的计算公式。

④中梃自动平分玻璃、自动识别、自动冲齐，减少客户输入尺寸的繁琐性。

⑤框、梃等主材可以设置多种材料，客户可随意选用，减少配置系列灵活方便。

⑥型材绑定功能可实现系列型材之间相互绑定，可随意编辑公式，简单明了，可以有效解决复杂系列产品下单时部分材料无法计算的问题。

长风门窗设计优化下料软件使用说明书目录第一章软件基本操作流程图---------------------------------------- 第二章窗型设计部分说明------------------------------------------ 第三章窗型设计中的常见问题-------------------------------------- 第四章型材厂家基本信息的输入----------------------------------- 第五章平开窗的设计说明----------------------------------------- 第六章材料优化部分说明-----------------------------------------第七章门窗工程相关报表---------------------------------------- 第八章工程大样图部分说明--------------------------------------- 第九章门窗风压校核计算-----------------------------------------第一章软件基本操作流程图门门门门窗窗窗窗工工工工程程程程一二三四一个工程，含多个窗型窗窗窗窗窗窗窗型型型型型型型一二三四五六七一个窗型，含多个尺寸多个下料尺寸，如：1500*1500生产作业表1510*1480 生产作业表 1560*1510 生产作业表 ……说明：1、本软件可以建立多个工程（从“门窗工程管理”窗口中添加）；2、一个工程可以包含多个窗型名称（双击某一工程后添加不同的窗型）；3、在一个窗型名称下，可以加入多个不同尺寸的窗型实例（即：双击您添加的窗型名称，进入“窗型设计”窗口，完成窗型设计后，点击“添加洞口”）；4、每一个窗型实例都可以生成各自不同的生产作业表。

5、同一窗型多个尺寸的可以生成汇总下料表。

第二章 窗型设计部分说明（图一） : 新增工程注意:相关型材价格与钢衬的单重都可以在建立工程时设定,如工程已经建立,也可选中工程后点击修改工程信息,再进行修改! （图二） :新增窗型注意:增加窗型时一定要在窗型名称C右边的方框栏内输入窗型名称或代号,不同的窗型要进行不同的命名!!从数字1开始录入即可；（图三）: 窗型设计注意:新增窗型后,选中所增窗型,点击黄框提示“窗型设计”后进入窗型图库,选择你要设计的图库,如上面的推拉窗就点左边的推拉门窗按纽,再选择你要设计的窗型,点住窗型向右移动,出来选择型厂家系列提示就选择你用型材的系列,如是平开窗,一定要选择开启扇的开启方向,否则出来的生产作业单上就会没有开启扇!千万要记住呀!现点击黄框内提示的“输入洞口尺寸”按纽,出来提示框内,可根据所做窗型要求,选择单玻/双玻,是否带纱扇,洞口窗度与高度可输可不输,这个尺寸只与报价时是否按洞口按价有关,与下料无关!而必须要输入制做数量,洞口的安装间隙软件默认值为一面15mm,用户可根据自己的制作情况进行更改,具体操作如下图:图四: 输入洞口尺寸图五: 添加窗型尺寸注意:在输入洞口尺寸一步,输入制作数量后,点确定按纽,在这一步将窗型点黑即出来输入制作尺寸处,按照提示,输入窗宽/高等必须输入数据,这里输入的数据与下料尺寸有关,洞口尺寸与下料没有关系!制作尺寸右边的标注方向可依据生成图型的效果进行调整.窗型所用玻璃也可根据窗型设计需求自行选择所用玻璃规格与执行的价格.如上图所示.（图六）:生产作业表注意:在点击生产作业表后出来提示内选择洞口d?才能出来生产作业表的提示,再选择要在生产作业单上显示的内容,点确定后才能生成!下面针对上面的操作流程再将使用过程中的具体事项做一下详细说明:新增窗型(一个工程可包含多个窗型)在（图二）中，进入新增窗型窗口（双击某一工程，也可进入新增窗型窗口），注意:在新增窗型时一定要在窗型名称C右边的方框栏内输入名字或数字(如1)后,再点增加按纽.如果再增另一个窗型时,一新增洞口（同一窗型可以添加多个洞口,输入不同制作尺寸）如果你的工程中有相同窗型,尺寸不同,则在增加一个窗型后,输入制作尺寸完成后，请直接在所在界面占击左上角的“新增洞口”按纽即可进入新增洞口的窗口，如下图,输入制作数量后,再输入对应的制作尺寸就可以了,如还有不同的尺寸再点新增洞口,同一种窗型最多可添加16个不同的洞口.可进行汇总下料，如下图：说明事项:1、可选择该窗型带或不带“纱扇”及“单双玻”。

门窗之星 2006 普及版操作指南本指南将指导初学者完成以下功能：1.创建工程2.窗型设计和保存3.制作洞口下料单4.制作工程物料汇总单5.制作工程报价单6.洞口风荷载强度计算术语：1.单元窗：有四个或多个边框，用中梃分格的门或窗户2.组合窗：由多个单元窗用拼条联接的门或窗户3.洞口：用来安装单元窗或组合窗的区域4.工程：包含一个或多个洞口的集合，在软件<门窗之星2006>中用来组织洞口的基本单位一、工程和洞口的操作1.1.创建新工程单击主窗体中工具条上的‘新建’按钮创建新工程。

输入或系统自动产生工程ID，选择工程需要的五金件方案、型材厂家、玻璃、安装方案即可进入主工程界面输入或选择工程对应的客户，工程的描述，在洞口列表中利用“添加洞口”功能，即可向工程中添加洞口1.2.打开现有的工程单击主窗体中工具条上的‘打开’按钮进入打开工程的界面，显示所有的工程列表。

从工程列表中选择要打开的工程，点击“确定”按钮即可打开1.3.删除一个工程从工程列表中选择要删除的工程，点击‘删除’按钮即可删除。

1.4.添加一个洞口到工程单击主窗体中工具条上的‘添加’按钮添加洞口。

进行窗型设计，物料配置后，进行保存并关闭，即可保存洞口到工程中Need industry software encryption dog consulting us service Q+Q:1771557850Q+Q:1171677800 Q+Q:1986719962 Q+Q:1986777010 mobile phone number 180******** mailbox address: pc-software@ can provide retail wholesale!1.5.编辑一个洞口双击洞口进入洞口设计器窗体进行洞口编辑。

1.6.删除一个洞口单击主窗体中工具条上的‘删除’按钮，即可删除选择的洞口。

1.7.复制一个洞口单击主窗体中工具条上的‘复制’按钮，即可复制选择的洞口1.8.前移一个洞口单击主窗体中工具条上的‘前移’按钮，即可将选择洞口在工程中的位置前移1.9.后移一个洞口单击主窗体中工具条上的‘后移’按钮，即可将选择洞口在工程中的位置后移1.10保存洞口到窗型库点击洞口菜单中的“洞口保存到窗型库”按钮，出现保存界面，输入窗型名称，选择窗型类别，即可直接保存到窗型库中，以后可以方便使用。

长风门窗软件（⾼级版）功能简介专注门窗幕墙⾏业18年！全国⽤户50000家！长风第六代门窗软件——快速、智能、互动，10秒设计、30秒下单、60秒出汇总表！0基础画图图型⾃由添加，异形、飘窗不再纠结，内置全套绘图组件，按⽐例⾃由画图，出图速度快， 10秒可出图，图形清晰美观，⾼清打印，⽆需CAD基础，即点即⽤。

1对1客服指导公司配备多位专业客服，进⾏⼀对⼀远程指导，只要您有需要，我们将竭诚为您服务。

2⼤加⼯模式⽀持⼯程项⽬+家装散单，不管⼯⼚⼤⼩，不管⼈员多少，有“它”，尽享你有。

3屏云联互动共享Ipad、⼿机、电脑3屏互联、互通、互动，数据同步连接，信息实时共享。

4种门窗⼯艺实现整窗材料可任意更换，中梃可根据需求，数值可设置上、中、下标计算下料、安全玻璃⾃动指定、压线⾃动选配。

5⼤报表⾃由设计⽀持⽣产⼯艺单、材料加⼯单、物料采购单、成本报价单、销售发货单等各种报表编辑。

6⼤材质门窗结构涵盖塑钢、普通铝合⾦、隔热断桥、铝包⽊、纯实⽊、复合材料。

7⼤功能模块创新远程在线下单、窗型设计、拆单算料、物料采购、成本核算、订单/⼯程报价、双料优化。

8⼤适⽤范围系统门窗、推拉门窗、平开门窗、移门、折叠门、肯德基门、异形窗、纱窗。

9⼤软件特点①软件采⽤了全结构式算料体系，可实现铝⽊分体下料，10秒出图，60秒出⽣产单、报价单，门窗样图等各种汇总表，下料尺⼨精确⽆误；图型可展⽰渲染效果，内置常⽤⾊卡及玻璃款式可任意更换，操作简单、灵活、便捷。

②软件基于交互式⽮量图技术，窗型设计傻⽠化，可灵活绘制各种常规门窗、圆弧窗、三⾓窗、组合窗、异形门窗并⾃动⽣成俯视图，中梃⾃动对齐⽆需⼆次调整；窗扇⾃带开启效果，图形清晰美观，更具⽴体效果。

③图形可任意添加⽂字标注、直线、矩形、异形、⾦刚⽹、百叶、格条、门板、五⾦、墙体、标⾼及颜⾊设置等，⽀持⼀键导出CAD、Excel、PDF格式，⽅便快捷。

④窗型设计时可任意更换⼚家系列及型材规格，更改整窗颜⾊，如外框、中梃、扇、压线的搭接⽅式，可任意修改切割⾓度，中梃可任意设置为上中下、左右标注，软件⾃动按标注计算下料。

JOPPS门窗幕墙设计软件201某0512JOPPS门窗幕墙设计软件201某0512JOPPS门窗幕墙设计软件简介JOPPS适合于各种门窗、幕墙、阳光房、隔断、护栏等产品；JOPPS八大功能：设计、算料、优化、成本、报价、采购、库存、风压JOPPS主要功能工程管理窗形设计型材优化玻璃优化材料采购成本预算工程报价风压校核库存管理JOPPS软件优势1、灵活的窗形设计功能，可自由设计任意门窗，可自由调整尺寸，含各种异型窗，设计后可任意调整和修改；2、可任意选配各种物料，按照材料的连接方式自动选择相应的连接配件。

2、物料替换功能，可以选择单窗或者整个工程，对铝材、玻璃、配件等物料做替换。

玻璃配置智能化，按照玻璃厚度选择玻璃压线和相应的胶条或密封胶。

3、可自由设计各种幕墙，具备算料、预算、报价、材料管理等功能，幕墙设计时可以按照玻璃厚度选择配套的配件，对不同厚度玻璃自动填充材料。

4、五金配件灵活多变，可以依照开启扇的尺寸选择使用的配件组成和传动杆长度。

5、6、可以一键操作更换单个窗或者整个工程的使用系统，并同时更换所有铝材、配件、胶条、玻璃等材料。

7、可以按需要选取不同的玻璃压线角度和种类（例如：普通压线平齐压线圆弧压线等）8、截取CAD节点图9、有整窗和开启扇两个模型库，简易的输入输图标，用户可以任意添加和调用模型库的窗型。

10、自动选择玻璃功能，可以定义每种玻璃的最大和最小使用面积，超出规定范围可以自动更换玻璃厚度或品种。

11、强度计算：可以帮助选择需要的铝材，可以储存不同地区不同高度的风压值，根据输入的区域和高度自动更换不满足强度要求的玻璃。

12、材料采购：材料统计功能，可以按照用途来单独统计和汇总材料用量。

13、统计整窗重量、面积和安装周长。

14、型材优化15、多种数据库添加和删除方法：a）在材料界面上直接添加；b）已有数据库输入输出；c）使用e某cel输入输出16、对服务器版用户，管理员可以对不同的使用者限定或隐藏部分功能和数据。

长风门窗绘图助手软件功能介绍
长风门窗绘图助手软件是一款专门为门窗行业量身打造的简单、灵活、快捷的傻瓜化绘图软件！无需任何CAD操作基础，即可轻松绘制各种平开窗、平开门、推拉窗、推拉门、百叶窗、地弹门、门联窗、组合窗、异型窗、圆弧窗、栏杆等。

图形设计灵活便捷，所有绘图元素可自由组合，外框、扇、压线、中梃拼接角度可随意更改，无需二次设计图形。

可随意设置绘图颜色渲染，玻璃格条及窗花贴图，一键生成三维动态展示效果，有效提高意向客户签单率！
软件优势
①绘图模块即点即用，10秒出图。

②图框、玻璃可以实现不同颜色渲染及玻璃贴图。

③扇可灵活设置是否带金刚网、纱网、转接框、格条、百叶和开启效果；
④整窗可添加墙体、窗台标高、文字说明、尺寸自由标注等。

⑤可绘制多边形窗、圆弧等分窗、一提推拉窗、组合窗、折叠窗、门联窗等并且可保存至常用窗型库；也可进行图形的二次修改与设计。

⑥窗扇可实现内、外开，上、下悬等方向设置及纱扇位置的摆放方式。

⑦绘制图形时中梃自动对齐，自动填充玻璃；一键生成三维动态展示效果。

⑧中梃标注位置不限定中标，竖梃可设置左中右标注，横梃可设置上中下标注，方便客户确定下料方式。

⑨图形外框、扇、压线、中梃的搭接角度可以随意修改。

⑩窗型尺寸在图形上双击即可修改，可直接输入扇宽扇高即可。

豪典门窗软件ForExcel使⽤⽅法豪典门窗设计For Excel⽤户⼿册第⼀部分软件⾃述 (5)⼀、软件概述 (5)⼆、系统要求 (6)三、菜单与⼯具条介绍 (6)四、安装与卸载 (8)1.安装 (8)2.卸载： (11)五、注册 (12)第⼆部分功能详解 (13)⼀、统计汇总与优化 (13)1. 重要说明 (13)2. 主控⾯板功能简介 (13)3. 系统设置功能详解（*） (15)4. 主材统计 (19)5. 附件统计 (20)6. 玻璃统计 (21)7. ⼯艺统计 (22)8. 创建门窗表 (23)9. 窗号主材统计 (23)10. 窗号附件统计 (25)11. 窗号玻璃 (26)12. 窗号⼤样 (27)13. 门窗数量输⼊ (28)14. 格式化下料单 (29)15. 主材线重检索 (30)16. 主材选择输出 (30)17. 线材优化(*) (31)18. 板材优化 (37)19. 线材⾃动优化 (42)20. 报表浏览器 (42)22. 线材优化单批量输出 (44)23. 主材优化汇总 (45)24. 下料表 (46)25. 窗号单元格统计 (46)26. 窗号统计合并 (48)⼆、下料单操作相关功能 (50)1. 插⼊CAD图 (50)2. 进⼊图形环境 (50)3. 格式检查 (51)4. 数量与总数关联 (51)5. 下料单编号 (52)6. 添加⼯艺 (53)7. 下料单浏览 (53)8. 插⼊空⽩料单 (54)9. 下料单存⼊图库 (55)10. 料单图库 (56)三、报价与数据管理 (59)1. 主材数据管理 (59)2. 主材关联管理 (62)3. 主材单价数据管理 (64)4. 附件数据管理 (65)5. 玻璃数据管理 (66)6. ⼯艺库数据管理 (68)7. 费⽤数据管理 (69)8. 数据导⼊ (70)9. 门窗报价 (75)10. 报价表与汇总表链接 (79)四、扩展统计与扩展报价 (82)1. 扩展统计 (82)2. 料单主材检索 (82)4. 报价统计 (83)5. 报价输出 (84)6. 扩展报价设置 (86)五、⾃定义统计（*） (88)1. ⾃定义格式设置 (88)2. ⾃定义统计 (90)3. ⾃定义输出报表格式（+） (91)六、公式编辑器 (93)1. 主材公式编辑器 (93)2. 玻璃公式编辑 (96)3. 附件公式编辑 (98)七、其它 (100)1. 帮助 (100)2. 关于 (100)3. 注册与信息反馈 (100)第⼀部分软件⾃述⼀、软件概述门窗设计For Excel是由从事多年的门窗设计⼈员从实践中总结经验⽽开发的软件。

JoPPS软件帮助设计者在设计门窗构造的同时完成报价、订单、生产加工单……软件特点：1.灵活的窗形设计功能：可自由设计单框门窗、组合门窗，各种异型窗，在设计过程和设计完成后尺寸分隔都可任意修改；2.自由选择型材和组装方式，型材装配所用配件按照型材及型材的连接方式自动选择，同时为每种连接方式设置三种不同的类型配件（例如：45度组角的撞角连接和螺丝连接可设为不同的角码），且整个工程设计完成后对这些选项可做一键修改；3.玻璃配置智能化：按照玻璃厚度配置不同厚度玻璃压线和相应的胶条（或硅胶），按照荷载和玻璃面积自动调整玻璃类型；4.有6种玻璃压线（方形、圆弧形、防盗…）可以自由选择，在工程设计完成后一键更换。

玻璃压线的接角方式自由选择和整体更换；5.智能的五金配件组：依照开启扇的尺寸或重量选择五金配件的组成项目及传动型材长度和数量，对不正确的选择提出错误警告；6.物料替换功能：在设计过程中或者设计完成后，可实现对单个窗或整个工程文件做铝材、玻璃、配件等物料的替换；7.系列替换：可一键操作更换单个窗或整个工程的使用系统，且在更换系统的同时也更换了全部需要更换的配件；8.窗模型库：方便的模型库创建工具，可容纳海量窗形，利于初学者快速掌握设计工作且能保障准确完成设计任务；9.扇模型库：在设计过程中更灵活、便捷，简化程序，提升速度。

10.设计过程中可以直接看到型材节点及密封材料，进一步保障设计的准确和配件的合理；11.直接生成CAD立面图和节点图，给您带来更多的方便；12.强度校核工具保障您选材的合理性；13.各类幕墙和阳光房设计：除了完成构造设计——包括报价/订单/价格单/立面图/节点图等功能外，还可以——A）玻璃自动填充功能：可以控制玻璃外表面在同一平面，对不同厚度的玻璃（例如层间位置）填充铝材或胶条，（明框玻璃幕墙）依据玻璃厚度合理选择装配配件、压板使用螺钉…；B）在立面图上可以直观的显示连接件和伸缩缝的标高位置；C）立面图上可以自动生成与加工图相配套的玻璃、型材安装位置编号，方便安装人员查看；D）除了常用竖向立柱构造形式，可以做水平向立柱构造的设计；14.热工计算功能；15.各种类功能设置：a、按照用户要求可以选择固定损耗、绝对损耗和真实损耗来计算价格；b、不同的材料可以使用不同的价格块来控制不同的折扣比例；c、对不同的客户，有不同的报价模板，目前有给建筑师、业主、总包及私人客户等模板；d、每种材料可以输入有采购价、整包装价、单件价格、卖出价格，可以根据不同的要求计算出精确的价格；16.各类显示设置：操作界面和结果报告均可自由设置，满足您个性化的需要；17.商务类、订单类、生产加工类：三大类、三十余种计算结果基本满足您的各种需求（总价、分项价、单件材料价…、铝材数量、重量、型材喷涂表面积、装饰面(氟碳喷涂)面积、总配件、外发配件、内用配件、玻璃…、面积、整窗框架重量、玻璃重量、窗三边周长、四边周长…、加工图、型材优化表、锯切表…），同时提供多种自定义报告，用户可以自行编制计算报告中的内容；18.可以使用Excel生成各类表单，方便用户调整和修改；19.定义材料分类，既可以方便材料采购，也可以用来区分材料使用场所；1000种材料分类目录，方便设计者分主次、分急缓来调整订料单内容；20.数据库创建方便快捷：既可以在原有的数据库上直接添加、删除或修改，也可以使用excel表格批量添加、删除或更新数据；21.软件的扩展模块可以控制锯切、加工中心，还有条码生成功能，控制型材、窗从一个工序到下一个工序，消除生成流程中由于人为失误产生的错误；22.余料管理模块：提高材料使用率。
