电力补偿器.

请问如何根据电力变压器容量选择无功补偿电容器的大小，有什么公式吗？比如200千瓦的电力变压器该选择总容量为多少千伐的电容。

在没有功率因数表可以参照的时候，如何根据用电总功率估算补偿电容的大小。

怎样正确选用电力电容器，如下几点供用户参考：1、用户购买电力电容器最好直接到生产厂家或由生产厂家授权的代理商处购买，这样防止购买假冒伪劣的产品。

2、用户在选用电力电容器时，应注意电力电容器的产品外观是否完整，有无碰损，及生产厂家的名牌、厂址、质保卡、合格证、说明书等是否齐全。

（厂名不全，如“威斯康电气公司”就是厂名不全，齐全的厂名应如“上海威斯康电气有限公司”。

通讯地址等不详的产品，用户最好不要购买，以防发生意外事故。

）购买前最好与生厂厂家联系证实一下产品售后服务等情况。

3、用户在购买电力电容器时，还应注意标牌上的各种数据：如额定电量KVAR、电容量uf、电流是否对，最好用UF表测量一下，用兆欧表测一下绝缘电阻，生产成套装置的厂家有条件的话可抽查耐压是否符合国家标准。

用户购买电力电容器时，不能只讲究价格便宜，俗话说“便宜没好货、好货不便宜”。

一般电容器产品的价格差异是基于其成本的高低。

如原材料的优劣：制造电力电容器的电容膜，有铝膜与锌铝膜两种，两者的价格相差很大，用锌铝膜制造的电容器相对成本高，当然质量也不同。

此外，电容膜的优质一等品与二等品的价格不同，质量也不同。

因此，用户在购买电容器时，价格是次要的，产品的质量才是最重要的。

4、安装使用电力电容器，安全可靠的方法是：安装之前，将每台电力电容器测量后，将产品序号做好纪录，再依次安装。

值得注意的一点，生产成套装置的厂家应考虑到电容补偿柜的运输问题。

如果将电容器安装好后运输，很容易造成电容器因运输途中的路面颠簸而碰撞损坏（特别是容量大的电容器因其自身高度和重量，最易因此受到损坏）。

方便而有效的解决办法是：在起始点对电容补偿柜装上电容器进行测试后，将电容补偿柜（空柜）和电力电容器分开运输，直到最终目的地（直接用户处）再进行安装。

补偿器作用
补偿器是一种用于校正系统中的误差的装置，常见于电力系统、控制系统等。

它的作用是通过调整系统的某些参数，以达到消除或降低误差的目的。

在电力系统中，由于电力供应与需求之间的不平衡或电力输入/输出负载之间的变化，会导致电压或频率的波动，从而影响
电力系统的稳定性和正常运行。

补偿器的作用是通过自动调节系统的电压和频率，使其保持在合理的范围内，从而提高系统的稳定性和可靠性。

补偿器的作用还可以扩展到控制系统中。

在控制系统中，常常会出现误差，即控制量与期望量之间的差异。

这些误差可能是由于系统的非线性、外部干扰、传感器不准确等原因引起的。

补偿器的作用是通过调节系统的输出或输入，以减小或消除误差，从而使系统的控制效果更好。

补偿器的工作原理可以有很多种，其中比较常见的是PID（比
例积分微分）控制器。

PID控制器通过根据误差的大小和变化
率来调整系统的输出，从而使误差逐渐减小，直至达到预期的控制效果。

PID控制器不仅可以在静态条件下补偿误差，还可
以在动态条件下对系统进行平稳控制。

除了PID控制器，还有许多其他的补偿器，如前馈补偿器、
模糊控制器、自适应控制器等。

这些补偿器可以根据不同的系统和控制要求选择使用，以获得最佳的控制效果。

总之，补偿器可以在电力系统、控制系统等领域中起到重要的作用。

它可以通过校正系统中的误差，提高系统的稳定性和控制效果。

在实际应用中，需要根据具体的情况选择适合的补偿器，并进行合理的参数调节，以实现最佳的补偿效果。

JKW5C无功功率自动补偿器使用说明
使用JKW5C无功功率自动补偿器的步骤如下：
1.确定需补偿的电容量：根据电力系统的负载情况，计算需要补偿的
无功功率容量。

可以根据无功功率因数和总功率来计算。

2.安装补偿电容器：将JKW5C无功功率自动补偿器连接到电力系统中，将补偿电容器适当安装在电网中的电容器柜中。

3.连接电源：将JKW5C无功功率自动补偿器接入电源，确保电源供应
的稳定。

4.设置参数：使用设备提供的界面或按钮设置自动补偿器的参数，例
如无功功率阈值、补偿时间等。

参数的设置需要根据实际情况进行调整。

5.运行自动补偿器：启动JKW5C无功功率自动补偿器，它将自动监测
电力系统的功率因数，并根据设置的阈值进行无功功率补偿。

补偿过程是
自动的，无需人工干预。

6.监测运行情况：定期监测JKW5C无功功率自动补偿器的运行情况，
包括功率因数变化、补偿效果等。

如发现异常情况，及时调整设备参数或
进行维护。

7.维护保养：定期对JKW5C无功功率自动补偿器进行维护保养，包括
清理设备、检查电容器的状态、检查接线是否松动等。

确保设备的正常运行。

总结起来，使用JKW5C无功功率自动补偿器的步骤包括确定需补偿的
电容量、安装补偿电容器、连接电源、设置参数、运行自动补偿器、监测
运行情况和维护保养。

通过正确使用JKW5C无功功率自动补偿器，可以有效提高电力系统的功率因数，降低电网能耗，提高电网的稳定性。

补偿器的技术原理及应用1. 补偿器的概述补偿器（Compensator）是一种常见的电子器件，用于在电路中补偿电流、电压、频率等参数，以确保电路的正常工作。

补偿器能够根据输入信号的特点，自动调整相应的参数，从而实现电路性能的优化。

2. 补偿器的基本原理补偿器的基本原理是通过引入一个与输入信号相反的修正信号，来抵消原始信号中的误差。

补偿器通常由控制器、传感器和补偿回路等组成。

2.1 控制器控制器是补偿器的核心部件，它能够识别输入信号的特征，并根据设定的补偿算法进行修正。

控制器通常由微处理器芯片或专用的集成电路实现。

2.2 传感器传感器用于检测输入信号的特征，常见的传感器包括温度传感器、光敏传感器、压力传感器等。

传感器将检测到的信号传递给控制器，供其进行补偿计算。

2.3 补偿回路补偿回路是控制器根据传感器的反馈信息计算出的修正信号，它将与原始信号进行叠加，以减小或消除输入信号中的误差。

补偿回路通常由放大器、滤波器等组件构成。

3. 补偿器的应用领域补偿器作为一种重要的电子器件，被广泛应用于各个领域。

以下列举了一些常见的应用领域：3.1 电力系统在电力系统中，补偿器主要用于校正电力因数和抑制谐波。

电力因数补偿器通过引入补偿电流，使得电力系统的功率因数接近于1，以提高能源利用效率。

谐波补偿器通过消除谐波电流，减小了电力系统中的谐波污染，保障了电力设备的正常运行。

3.2 自动控制系统在自动控制系统中，补偿器常用于修正信号中的误差，从而保证系统的稳定性和精度。

例如，PID控制器中的补偿器能够根据系统的实际输出值与期望值的差异，自动调整控制输出，以使系统运行在期望状态。

3.3 无线通信系统在无线通信系统中，补偿器常用于消除信号传输过程中的衰减和失真。

补偿器能够根据信号传输的距离、路径损耗等因素，自动调整信号的幅度、相位和频率等参数，以保证信号的质量和可靠性。

3.4 传感器信号处理在传感器信号处理中，补偿器通常用于校正传感器输出信号中的非线性、温度漂移等误差。

补偿器[1]补偿器简介补偿器的功能及工作原理波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。

是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。

可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。

2.补偿器执行标准：金属波纹管采用GB/T12777-2008并参照美国＂＂EJMA＂＂标准，优化设计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用1Cr18 Ni9Ti,OCr19Ni9奥氏体不锈钢，两端接管或法兰采用低碳钢或低合金钢。

金属波纹管----补偿器选用U形波，分单层和多层制成，有较大的补偿量，耐压可高达4Mpa，使用温度----1960C一≤450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。

3.补偿器连接方式：补偿器连接方式分为法兰连接和焊接两种。

直埋管道补偿器一般采用焊接方式（地沟安装除外）4.补偿器类型：补偿器分为轴向型、横向型、角向型三大类型二十多个品种。

轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。

横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。

角向型补偿器包括：铰链补偿器、万向铰链补偿器等。

二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。

补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。

2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。

3.吸收设备振动，减少设备振动对管道的影响。

电力系统无功补偿及调压设计技术导则的指引电力系统无功补偿及调压设计技术导则的指引1. 引言在电力系统中，无功补偿和调压是关键的技术，用于确保电力系统的稳定和高效运行。

本文将深入探讨电力系统无功补偿和调压的设计技术，并提供一些指引，帮助读者更好地理解和应用相关概念。

2. 无功补偿技术2.1 静态无功补偿装置（SVC）静态无功补偿装置（SVC）是一种常见的无功补偿技术，通过电容器和电感器的并联或串联组合来实现对无功功率的补偿。

SVC可以根据电力系统的负载需求自动调节电容器和电感器的补偿水平，从而改善系统的功率因数。

SVC还可用于抑制电力系统的电压波动和调节电压。

2.2 静态同步补偿器（STATCOM）静态同步补偿器（STATCOM）是一种基于功率电子技术的无功补偿装置，它通过控制发电机端子电压的相位和幅值来实现对电力系统无功功率的补偿。

STATCOM具有响应速度快、无机械运动件、无需维护等优点，在电力系统中被广泛应用。

3. 调压设计技术3.1 发电机励磁系统调压发电机励磁系统调压是一种常见的调压技术，通过调节发电机的励磁电流来控制输出电压。

合理的励磁系统调压设计可确保电力系统的电压稳定性和可靠性。

3.2 输电线路电压调节输电线路电压调节是确保电力系统电压稳定的重要措施之一。

通过在输电线路中设计合适的变压器和电压调节装置，可以有效地调节线路电压，并避免电压波动引起的问题。

3.3 电压穿越装置（VFT）电压穿越装置（VFT）是一种在负荷侧电压变化过程中能自动调整发电机励磁电压的装置。

它通过监测负荷电压的变化，自动调整发电机的励磁电压，以确保负荷得到稳定的电压供应。

4. 总结与启示本文深入探讨了电力系统无功补偿和调压的设计技术，并通过介绍SVC、STATCOM、发电机励磁系统调压、输电线路电压调节和电压穿越装置等相关概念，帮助读者更好地理解和应用这些技术。

通过合理的无功补偿和调压设计，电力系统可以实现稳定可靠的运行，提高能源利用效率，减少电力系统的损耗。

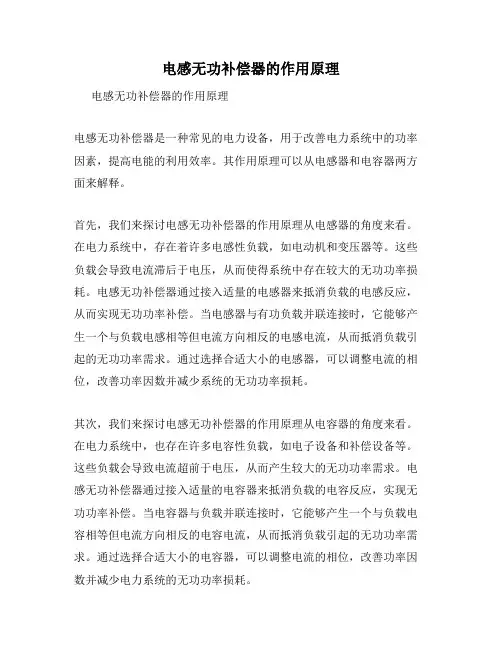

电感无功补偿器的作用原理电感无功补偿器的作用原理电感无功补偿器是一种常见的电力设备，用于改善电力系统中的功率因素，提高电能的利用效率。

其作用原理可以从电感器和电容器两方面来解释。

首先，我们来探讨电感无功补偿器的作用原理从电感器的角度来看。

在电力系统中，存在着许多电感性负载，如电动机和变压器等。

这些负载会导致电流滞后于电压，从而使得系统中存在较大的无功功率损耗。

电感无功补偿器通过接入适量的电感器来抵消负载的电感反应，从而实现无功功率补偿。

当电感器与有功负载并联连接时，它能够产生一个与负载电感相等但电流方向相反的电感电流，从而抵消负载引起的无功功率需求。

通过选择合适大小的电感器，可以调整电流的相位，改善功率因数并减少系统的无功功率损耗。

其次，我们来探讨电感无功补偿器的作用原理从电容器的角度来看。

在电力系统中，也存在许多电容性负载，如电子设备和补偿设备等。

这些负载会导致电流超前于电压，从而产生较大的无功功率需求。

电感无功补偿器通过接入适量的电容器来抵消负载的电容反应，实现无功功率补偿。

当电容器与负载并联连接时，它能够产生一个与负载电容相等但电流方向相反的电容电流，从而抵消负载引起的无功功率需求。

通过选择合适大小的电容器，可以调整电流的相位，改善功率因数并减少电力系统的无功功率损耗。

此外，电感无功补偿器还可以通过控制电感器和电容器之间的接入时序，实现无功功率的优化控制。

优化的补偿时序可以通过自动控制、智能算法或人工干预等方式实现。

根据电力系统的具体要求，可以选择合适的无功功率补偿策略，以获得最佳的功率因数效果。

总结起来，电感无功补偿器的作用原理主要通过接入合适大小的电感器和电容器来抵消电力系统中的无功功率需求。

通过调整电流的相位，改善功率因数并减少系统的无功功率损耗。

同时，优化的补偿时序也可以实现无功功率的优化控制。

这一原理的应用不仅可以提高电能的利用效率，降低能源浪费，还可以提供稳定可靠的电力供应。

电感无功补偿器的发展和应用，为电力系统的可持续发展做出了重要的贡献。

电力系统中的电容器补偿器参数优化设计电力系统是现代社会的重要组成部分，为各种电器设备提供稳定的电能供应。

然而，电力系统中存在一些不可避免的问题，如功率因数低、电压波动等。

为解决这些问题，电容器补偿器作为一种有效的补偿设备得到了广泛应用。

本文就电力系统中的电容器补偿器参数优化设计进行探讨。

电容器补偿器是通过向电力系统中加入适量的电容器来提高功率因数，改善电流和电压波形，提高电能质量。

为了达到最佳补偿效果，电容器补偿器的参数设计至关重要。

第一，电容器的容值。

容值的选择直接影响电容器补偿器的补偿效果。

一般来说，容值越大，补偿效果越好，功率因数越接近1。

然而，如果容值选择过大，会导致系统电压波动增大，造成电力系统的不稳定。

因此，在参数设计中应该合理选择电容器的容值，以达到补偿效果的最佳。

第二，电容器的电压等级。

电容器的电压等级决定了其在电力系统中的使用范围。

过高或过低的电压等级都会影响电容器的工作性能。

因此，在进行设计时，需根据电力系统的实际情况合理选择电容器的电压等级，以保证其安全可靠的运行。

第三，电容器的损耗。

电容器具有一定的损耗，其损耗可以通过电阻和电抗两部分来表示。

电容器的损耗越小，其在电力系统中的补偿效果越好。

因此，在进行参数设计时，应选择具有较低损耗的电容器，以提高电力系统的效率和稳定性。

第四，电容器的寿命。

电容器作为一种电力系统中的重要设备，其使用寿命直接影响着电力系统的稳定性和可靠性。

因此，在参数设计中应考虑电容器的寿命要求，并选择具有较长寿命的电容器，以保证电力系统的正常运行。

第五，电容器的电压稳定性。

电容器的电压稳定性是指在工作过程中，电容器电压不会波动过大。

选择具有较好电压稳定性的电容器有利于电力系统的稳定运行。

参数设计时应综合考虑电容器的电压稳定性和容值大小，以达到最佳的补偿效果。

在电容器补偿器参数设计中，还需考虑电容器的安装、绝缘、散热等方面。

电容器的安装位置应合理选择，以减少电力系统中的电压和电流损耗。

静止无功补偿器（STATCOM）是一种用于电力系统中的电力质量控制设备，它可以实时响应电力系统中的无功功率需求变化，通过调节电流的相位和幅值，提供无功功率的动态补偿。

本文将详细解释与静止无功补偿器工作原理相关的基本原理。

1. 无功功率的产生和补偿在电力系统中，无功功率是由电感和电容元件引起的。

电感元件（如电感线圈、变压器等）会产生感性无功功率，而电容元件（如电容器、电缆等）会产生容性无功功率。

这些无功功率会导致电压的波动和不稳定，影响电力系统的运行和电力质量。

静止无功补偿器可以通过控制电流的相位和幅值，实时地调节电力系统中的无功功率，使其与有功功率保持平衡，从而提高电力系统的稳定性和可靠性。

2. 静止无功补偿器的基本原理静止无功补偿器主要由一个直流电压源、一个逆变器以及一个电流控制系统组成。

2.1 直流电压源静止无功补偿器的直流电压源通常由一个直流电压源和一个电容滤波器组成。

直流电压源通过电容滤波器提供稳定的直流电压，用于逆变器的工作。

2.2 逆变器逆变器是静止无功补偿器的核心部件，它将直流电压转换为交流电压，并通过控制电流的相位和幅值来实现无功功率的补偿。

逆变器通常采用可控硅器件（如GTO、IGBT等）作为开关元件，通过不断开关和导通这些器件，可以产生可控的交流电压。

逆变器的工作原理如下：1.通过控制开关器件的导通和开断，逆变器可以产生可控的脉冲宽度调制（PWM）波形。

2.逆变器通过PWM波形控制开关器件的导通时间，从而控制输出电压的幅值。

3.逆变器还通过改变PWM波形的相位，控制输出电压的相位。

2.3 电流控制系统电流控制系统是静止无功补偿器的核心控制部分，它通过检测电力系统中的电流和电压，实时计算出无功功率的补偿需求，并控制逆变器的工作，实现无功功率的动态补偿。

电流控制系统的工作原理如下：1.电流控制系统通过电流传感器和电压传感器实时检测电力系统中的电流和电压。

2.电流控制系统根据检测到的电流和电压信号，计算出电力系统中的无功功率需求。

补偿器规范补偿器规范一、引言补偿器是一种用于调节电力系统中电气设备的电气参数的装置，通过补偿功率因数，提高电力系统的功率因数，减少设备的无功损耗，提高电能利用率。

本规范主要针对低压电力系统中的补偿器进行规范。

二、适用范围本规范适用于工业、商业、住宅等低压电力系统中的补偿器，包括静态无功补偿器、动态无功补偿器等。

三、术语和定义3.1 补偿器：用于调节电力系统中的电气参数的装置。

3.2 静态无功补偿器：通过电容器或电感器等元件补偿系统中的无功功率。

3.3 动态无功补偿器：通过控制电气设备的调节范围来补偿系统中的无功功率。

3.4 补偿容量：补偿器可以提供的无功功率。

3.5 响应时间：补偿器从接收到控制信号到实际补偿无功功率的时间。

3.6 切换时间：补偿器在无功功率补偿状态之间切换的时间。

3.7 设计寿命：补偿器的正常使用寿命，通常以小时计算。

3.8 安装环境：补偿器安装的物理环境，包括温度、湿度、海拔高度等。

四、设计要求4.1 补偿容量的选择应满足电力系统的负荷需求，保证系统的功率因数达到合理的水平。

4.2 静态无功补偿器应具有较低的损耗和较小的体积。

4.3 动态无功补偿器应具有较快的响应时间和切换时间。

4.4 补偿器应满足相关标准和规范的要求，具有合格的产品认证。

4.5 补偿器应具有良好的电磁兼容性，不会对其他设备造成干扰。

4.6 补偿器应具有良好的安全性能，避免因电气故障引发的火灾和触电等危险。

4.7 补偿器的控制方式应简单易懂，并具有可靠的控制性能。

五、安装和运维要求5.1 补偿器的安装应符合相关的电气安全规定，确保安装的稳定性和可靠性。

5.2 补偿器的防护等级应符合现场环境的需求，防止灰尘、水分等物质对补偿器的影响。

5.3 补偿器的周围应保持通风良好，避免过热导致补偿器损坏。

5.4 补偿器的定期维护应按照制造商提供的维护手册进行，确保补偿器的正常运行。

5.5 补偿器的使用过程中如出现故障应及时进行维修，避免对电力系统造成损害。

配电网静止同步补偿器的理论与技术研究一、概述随着电力系统的快速发展和可再生能源的大规模接入，配电网的稳定性和电能质量成为了研究的重点。

配电网的无功功率平衡和电压控制问题尤为突出。

为了有效解决这些问题，配电网静止同步补偿器（DSTATCOM）作为一种先进的无功补偿设备，受到了广泛关注。

DSTATCOM以其快速响应、精确控制和无功功率连续可调等优点，为配电网的电压稳定和电能质量提升提供了有效手段。

本文旨在深入研究和探讨配电网静止同步补偿器的理论与技术。

文章将介绍DSTATCOM的基本原理和结构，包括其主电路拓扑、控制系统以及核心算法等。

文章将重点分析DSTATCOM在配电网中的应用及其所带来的优势，如提高电压稳定性、改善功率因数、减少线路损耗等。

接着，文章将探讨DSTATCOM的控制策略，包括传统的控制方法和现代控制算法，如模糊控制、神经网络控制等，并分析它们在实际应用中的效果。

文章还将关注DSTATCOM的动态性能分析和优化，以提高其响应速度和补偿精度。

文章将总结配电网静止同步补偿器的理论与技术研究现状，并展望未来的发展趋势。

通过深入研究DSTATCOM的理论与技术，有望为配电网的稳定运行和电能质量提升提供有力支持，推动电力系统的可持续发展。

1. 配电网静止同步补偿器（DSTATCOM）的概述配电网静止同步补偿器（DSTATCOM）是一种先进的电力电子设备，主要用于改善配电网的电能质量，提升电网的供电能力和稳定性。

DSTATCOM以其独特的静止同步特性，实现了对配电网无功功率的快速、精确补偿，从而有效解决了配电网中普遍存在的电压波动、功率因数低等问题。

DSTATCOM的核心部件包括大功率绝缘栅双极晶体管（IGBT）构成的电压源型逆变器、直流侧储能元件（如电容器或电池）以及控制系统等。

其工作原理是通过控制系统对逆变器开关状态的控制，实现对配电网无功功率的实时跟踪和补偿。

当配电网中出现无功功率缺额时，DSTATCOM能够迅速提供所需的无功支持，维持电压稳定而当配电网中无功功率过剩时，DSTATCOM则能吸收多余的无功，防止电压过高。

JKWC无功功率自动补偿器使用说明JKWC无功功率自动补偿器是一种用来补偿电力系统中无功功率的装置。

无功功率是在电力系统中基本电流滞后于电压时产生的一种功率，它不能直接做功，但是会对电网造成一定的负荷和带来不稳定性。

JKWC无功功率自动补偿器可以通过控制电容器的接入和断开来实现对无功功率的补偿，从而提高电网的稳定性和功率因数，降低电力损耗和电费支出。

使用JKWC无功功率自动补偿器的步骤如下：1.首先，将JKWC无功功率自动补偿器安装在合适的位置。

通常情况下，它应安装在电力系统的配电盘或配电柜中，并且需要注意与其他设备的绝缘和安全距离。

2.连接电源。

将JKWC无功功率自动补偿器与电源进行连接。

确保连接正确且牢固，并且电源符合JKWC无功功率自动补偿器的额定电压和频率要求。

3.连接测量装置。

JKWC无功功率自动补偿器需要与电力系统中的测量装置进行连接，以实时监测功率因数和无功功率的变化。

可以使用变压器、电能表或其他电力仪表作为测量装置。

4.设置控制参数。

使用JKWC无功功率自动补偿器的控制面板或计算机软件，根据电力系统的要求和配电网的负载情况，设置合适的控制参数。

控制参数包括功率因数目标值、电容器的接入和断开条件、补偿动作的时间间隔等。

5.运行监测。

将JKWC无功功率自动补偿器置于运行状态，并进行实时监测。

通过监测功率因数和无功功率的变化，可以评估自动补偿器的效果，并及时对控制参数进行调整。

6.维护和保养。

定期检查JKWC无功功率自动补偿器的运行状态和接线情况，确保其正常工作。

如果发现异常，应及时修理或更换配件。

注意事项：1.在安装和维护JKWC无功功率自动补偿器时，必须断开电源，以免发生电击事故。

2.使用JKWC无功功率自动补偿器时，应确保其额定电压和频率与电力系统的要求相匹配。

3.JKWC无功功率自动补偿器应避免与其他高温、高湿度环境或有害气体接触，以免影响其正常工作。

4.当JKWC无功功率自动补偿器处于运行状态时，应注意监测电容器的工作温度，以免过热。

一二三各类无功功率补偿设备的简介及比较 电压是衡量电能质量的主要指标，电力系统的运行电压水平与无功功率的平衡密切相关：系统的无功电源比较充足，系统就有较高的运行电压水平，反之，无功不足运行电压水平就会偏低。

因此，应该力求实现在额定电压下的系统无功功率的平衡。

系统拥有的无功功率电源必须满足正常电压水平下的无功需求，并留有适当的备用容量。

当系统出现无功功率过剩时，应适当减少无功电源发出的无功功率；当系统无功功率不足时，应当补充无功功率。

这些能够灵活调节系统无功功率充足性的设备就是无功功率补偿设备，电力传输系统中常见的无功功率补偿设备如下所示。

无功功率补偿设备--发电机 同步发电机是电力系统中的一个重要组成部分，它既是一个有功电源，同时也是最基本的无功电源。

在不影响有功功率平衡的前提下，通过调节发电机励磁电流的大小来改变发电机的功率因数，进而调节无功功率，从而调整系统的运行电压，发电机调节无功功率具有较低的运行费用。

无功功率补偿设备--同步调相机 同步调相机实质上是只发无功功率的同步发电机，它在过励磁运行时向系统供给感性无功功率成为无功电源，在欠励磁运行时从系统吸取感性无功功率成为无功负荷。

因此改变同步调相机的励磁，可以平滑地改变其输出(或吸收)的无功功率，从而平滑地调节所在地区的电压。

同步调相机的有功损耗较大，并且小容量的调相机每kVA容量的建设投资费用也较大，故同步调相机宜于大容量集中使用，常安装在枢纽变电所；同步调相机为旋转机械，运行维护比较复杂。

无功功率补偿设备--静电电容器 静电电容器只能向系统供给感性无功功率，而不能吸收无功功率。

它所供出的感性无功功率与所在节点的电压 的平方成正比，即 式中， 为静电电容器的容抗 静电电容器作为无功功率补偿设备，优点是： (1)静电电容器是根据需要由许多电容器连接组成的，故静电电容器组的容量可大可小，既可集中使用，又可分散使用，使用比较灵活； (2)静电电容器在运行时的功率损耗比较小，约为额定容量的0.3%～0.5%； (3)静电电容器没有旋转部件，维护比较方便。

并联电容器无功补偿及其正确使用什么是无功补偿？在电力系统中，有功电能是可以被转化为机械能、热能等有用工作的能量，而无功电能则不能被直接利用。

无功电能在电力系统中依旧承担着重要的作用，它可以代表充电电能和放电电能之间的相互影响和传递。

因此，无功电能的调节就显得至关重要。

而无功补偿则是调节无功电能的重要手段之一。

何时需要补偿无功？在电力系统正常运行的过程中，当出现电力设备过载、谐波扰动等情况时，会导致电力系统的无功功率发生变化。

这时就需要在电力系统中引入无功补偿器，来维持系统的正常运行。

并联电容器的无功补偿并联电容器是常用的无功补偿器之一。

在电力系统中，引入并联电容器时，可以让电容器吸收系统中的富余的电能，将其转化为电场能量，以达到补偿无功功率的目的。

并联电容器是以电容器为基础的无功补偿器之一。

但在使用时需要注意以下几点，才能达到最佳的补偿效果。

1.和并联电感器一起使用由于电力系统中有许多的电感器，例如电机、变压器等等，这些电感器也会对无功功率产生一定的影响。

而并联电容器可以被用于补偿这些电感器带来的无功功率，从而达到系统的无功功率补偿的目的。

2.正确匹配并联电容器的容值并联电容器的容值需要根据系统的实际情况进行匹配。

如果并联电容器的容值过大或过小，就会出现无功功率的波动。

当容值过大时，会导致电容器过负荷，同时可能引起电容器内部电压的过高，从而影响电容器的使用寿命。

而容值过小时，会导致无功功率的补偿效果不尽如人意。

3.避免电流过载在使用并联电容器时，需要注意其额定电流和容量的匹配关系。

如果电流过载，会导致电容器损坏或过热，进而影响电容器的使用寿命。

4.延长电容器的使用寿命为了延长电容器的使用寿命，需要在使用前和使用过程中注意以下几点：•保证电容器内部的温度不超过其额定温度范围•避免电容器受到强电场干扰•定期检查电容器是否有明显的损伤和老化无功补偿是电力系统中重要的一个环节，而并联电容器则是常见的无功补偿器之一。
