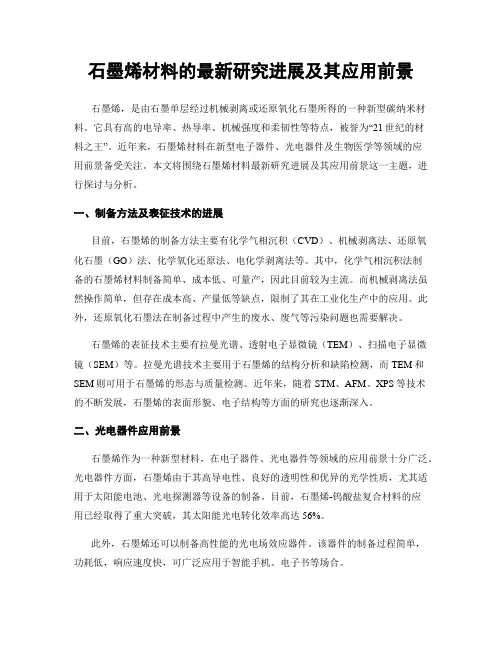

石墨烯材料的最新研究进展及其应用前景石墨烯，是由石墨单层经过机械剥离或还原氧化石墨所得的一种新型碳纳米材料。
它具有高的电导率、热导率、机械强度和柔韧性等特点，被誉为“21世纪的材料之王”。
近年来，石墨烯材料在新型电子器件、光电器件及生物医学等领域的应用前景备受关注。
本文将围绕石墨烯材料最新研究进展及其应用前景这一主题，进行探讨与分析。
一、制备方法及表征技术的进展目前，石墨烯的制备方法主要有化学气相沉积（CVD）、机械剥离法、还原氧化石墨（GO）法、化学氧化还原法、电化学剥离法等。
其中，化学气相沉积法制备的石墨烯材料制备简单、成本低、可量产，因此目前较为主流。
而机械剥离法虽然操作简单，但存在成本高、产量低等缺点，限制了其在工业化生产中的应用。
此外，还原氧化石墨法在制备过程中产生的废水、废气等污染问题也需要解决。
石墨烯的表征技术主要有拉曼光谱、透射电子显微镜（TEM）、扫描电子显微镜（SEM）等。
拉曼光谱技术主要用于石墨烯的结构分析和缺陷检测，而TEM和SEM则可用于石墨烯的形态与质量检测。
近年来，随着STM、AFM、XPS等技术的不断发展，石墨烯的表面形貌、电子结构等方面的研究也逐渐深入。
二、光电器件应用前景石墨烯作为一种新型材料，在电子器件、光电器件等领域的应用前景十分广泛。
光电器件方面，石墨烯由于其高导电性、良好的透明性和优异的光学性质，尤其适用于太阳能电池、光电探测器等设备的制备。
目前，石墨烯-钨酸盐复合材料的应用已经取得了重大突破，其太阳能光电转化效率高达56%。
此外，石墨烯还可以制备高性能的光电场效应器件。
该器件的制备过程简单，功耗低，响应速度快，可广泛应用于智能手机、电子书等场合。
三、生物医学应用前景石墨烯在生物医学领域的应用也备受瞩目。
石墨烯的高机械强度和柔韧性，使其成为制备仿生机器人、智能假肢等设备的理想材料。
此外，石墨烯的高电导率和生物相容性，还使其具有开发医学传感器、生物诊断器等应用的潜力。

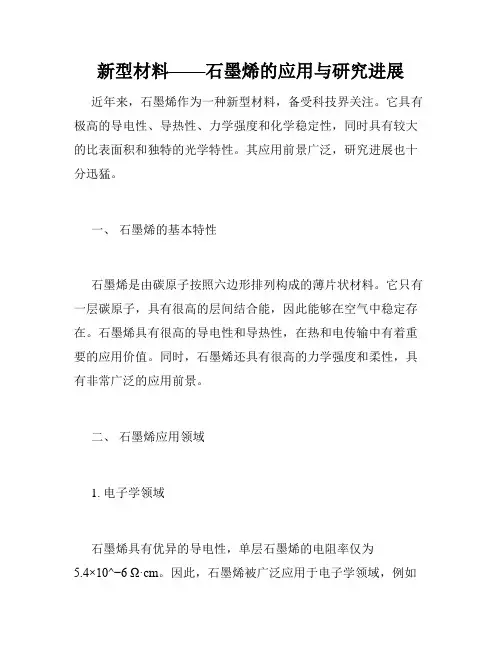

新型材料——石墨烯的应用与研究进展近年来，石墨烯作为一种新型材料，备受科技界关注。
它具有极高的导电性、导热性、力学强度和化学稳定性，同时具有较大的比表面积和独特的光学特性。
其应用前景广泛，研究进展也十分迅猛。
一、石墨烯的基本特性石墨烯是由碳原子按照六边形排列构成的薄片状材料。
它只有一层碳原子，具有很高的层间结合能，因此能够在空气中稳定存在。
石墨烯具有很高的导电性和导热性，在热和电传输中有着重要的应用价值。
同时，石墨烯还具有很高的力学强度和柔性，具有非常广泛的应用前景。
二、石墨烯应用领域1. 电子学领域石墨烯具有优异的导电性，单层石墨烯的电阻率仅为5.4×10^−6 Ω·cm。
因此，石墨烯被广泛应用于电子学领域，例如制造场效应晶体管、光电器件和传感器等器件。
同时，石墨烯电极还可以被用于储能器件、发电装置等。
2. 新型储存材料石墨烯具有极高的比表面积和化学稳定性，所以在储存材料方面也有着广泛的应用，如锂离子电池、超级电容器及磁性纳米复合材料等。
3. 生物医学领域石墨烯还具有良好的生物活性和生物相容性，因此在生物医学领域也有着广阔的应用前景。
例如，可用作药物载体、生物医学传感器及组织再生材料等。
4. 环境保护领域石墨烯还可以用于环境污染治理。
例如，可用作水处理材料、油污处理材料等。
同时，石墨烯还可以用于制造环保材料，如石墨烯防护材料。
三、石墨烯的研究进展1. 石墨烯导电性研究通过石墨烯的导电性研究，人们发现了一些比较好玩的现象：石墨烯可以在极低的电压下形成电泳效应，这种现象对于生物医学、纳米电子学等领域具有重要意义。
2. 石墨烯的力学性能研究石墨烯的力学性能在最近几年得到了广泛关注，例如制造高性能复合材料等。
此外，还有很多关于石墨烯力学性能的理论研究。
3. 石墨烯的光学性能研究石墨烯在光学方面的研究也得到了广泛关注。
石墨烯的独特光学特性使其具有在光电池、太阳能电池等领域应用的潜力。

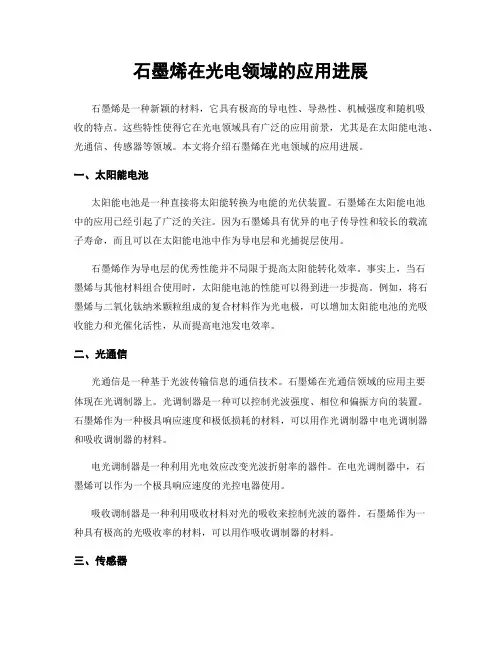

石墨烯在光电领域的应用进展石墨烯是一种新颖的材料，它具有极高的导电性、导热性、机械强度和随机吸收的特点。
这些特性使得它在光电领域具有广泛的应用前景，尤其是在太阳能电池、光通信、传感器等领域。
本文将介绍石墨烯在光电领域的应用进展。
一、太阳能电池太阳能电池是一种直接将太阳能转换为电能的光伏装置。
石墨烯在太阳能电池中的应用已经引起了广泛的关注。
因为石墨烯具有优异的电子传导性和较长的载流子寿命，而且可以在太阳能电池中作为导电层和光捕捉层使用。
石墨烯作为导电层的优秀性能并不局限于提高太阳能转化效率。
事实上，当石墨烯与其他材料组合使用时，太阳能电池的性能可以得到进一步提高。
例如，将石墨烯与二氧化钛纳米颗粒组成的复合材料作为光电极，可以增加太阳能电池的光吸收能力和光催化活性，从而提高电池发电效率。
二、光通信光通信是一种基于光波传输信息的通信技术。
石墨烯在光通信领域的应用主要体现在光调制器上。
光调制器是一种可以控制光波强度、相位和偏振方向的装置。
石墨烯作为一种极具响应速度和极低损耗的材料，可以用作光调制器中电光调制器和吸收调制器的材料。
电光调制器是一种利用光电效应改变光波折射率的器件。
在电光调制器中，石墨烯可以作为一个极具响应速度的光控电器使用。
吸收调制器是一种利用吸收材料对光的吸收来控制光波的器件。
石墨烯作为一种具有极高的光吸收率的材料，可以用作吸收调制器的材料。
三、传感器传感器是一种能够将物理、化学、电子等信号转化为可读信号的装置。
石墨烯在传感器领域的应用主要是利用它的极高的表面积和高灵敏度来制造传感器。
例如，石墨烯纳米带可以用来检测超低浓度的气体分子。
石墨烯纳米带表面的吸附分子可以改变器件的电子结构，从而改变石墨烯的电输运性质。
这种方式可以实现光学信号到电学信号的转换，进而实现对气体分子的检测。
此外，石墨烯还可以用于制造超灵敏光学传感器。
石墨烯的极高的表面积和高吸光度使得它可以用来检测极微小的生化分子。
利用石墨烯和金纳米颗粒组成的复合材料，可以制造出灵敏度高、响应速度快的光学生化传感器。

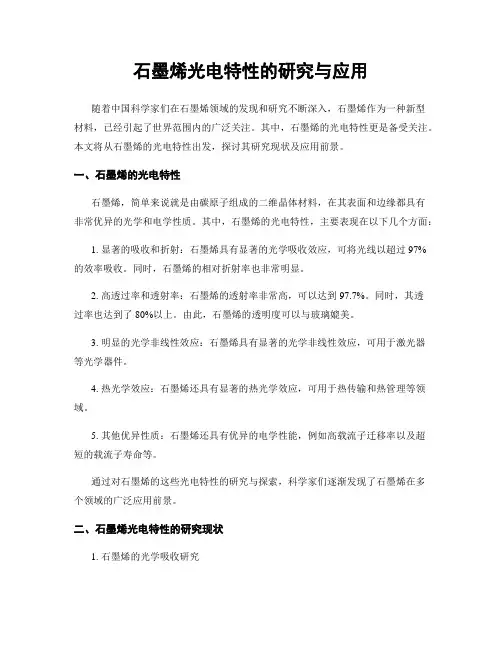

石墨烯光电特性的研究与应用随着中国科学家们在石墨烯领域的发现和研究不断深入，石墨烯作为一种新型材料，已经引起了世界范围内的广泛关注。
其中，石墨烯的光电特性更是备受关注。
本文将从石墨烯的光电特性出发，探讨其研究现状及应用前景。
一、石墨烯的光电特性石墨烯，简单来说就是由碳原子组成的二维晶体材料，在其表面和边缘都具有非常优异的光学和电学性质。
其中，石墨烯的光电特性，主要表现在以下几个方面：1. 显著的吸收和折射：石墨烯具有显著的光学吸收效应，可将光线以超过97%的效率吸收。
同时，石墨烯的相对折射率也非常明显。
2. 高透过率和透射率：石墨烯的透射率非常高，可以达到97.7%。
同时，其透过率也达到了80%以上。
由此，石墨烯的透明度可以与玻璃媲美。
3. 明显的光学非线性效应：石墨烯具有显著的光学非线性效应，可用于激光器等光学器件。
4. 热光学效应：石墨烯还具有显著的热光学效应，可用于热传输和热管理等领域。
5. 其他优异性质：石墨烯还具有优异的电学性能，例如高载流子迁移率以及超短的载流子寿命等。
通过对石墨烯的这些光电特性的研究与探索，科学家们逐渐发现了石墨烯在多个领域的广泛应用前景。
二、石墨烯光电特性的研究现状1. 石墨烯的光学吸收研究石墨烯对光的吸收效应非常显著，可以达到超过97%的效率。
石墨烯的光学吸收研究主要针对其光学学习特性进行探讨。
例如，一项研究发现，单层石墨烯对于可见光的吸收率与入射光的波长呈反比例关系。
此外，随着石墨烯层数的增加，其对光的吸收效率也会逐渐降低。
2. 石墨烯的透明性研究石墨烯的透明度极高，可与玻璃媲美。
石墨烯的透明性研究主要探讨石墨烯的透过率与其在不同波长下的透明度，以及石墨烯的光学和电学制备方法等。
3. 石墨烯的光电器件研究石墨烯的光电性能非常优异，已经被应用于多种光电器件的制备中。
例如，石墨烯被用于制造柔性纤维型光电器件等。
此外，石墨烯与其他材料的复合也被广泛研究。
4. 其他石墨烯光电特性的研究石墨烯作为一种新型材料，其光电特性还有很多有待探索的领域。

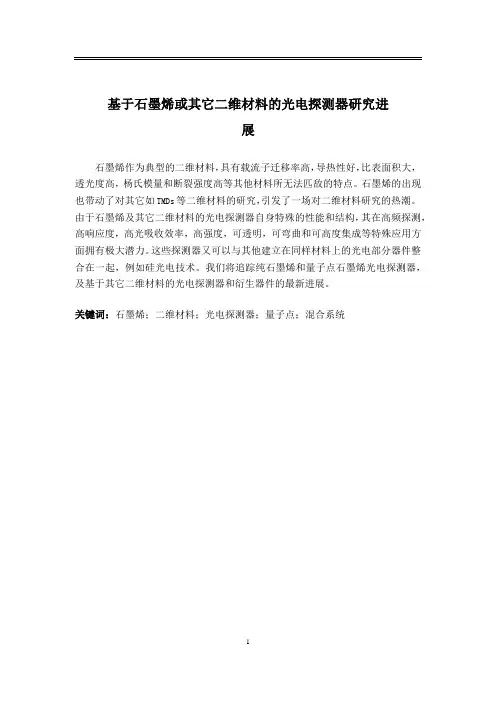

基于石墨烯或其它二维材料的光电探测器研究进展石墨烯作为典型的二维材料，具有载流子迁移率高，导热性好，比表面积大，透光度高，杨氏模量和断裂强度高等其他材料所无法匹敌的特点。
石墨烯的出现也带动了对其它如TMDs等二维材料的研究，引发了一场对二维材料研究的热潮。
由于石墨烯及其它二维材料的光电探测器自身特殊的性能和结构，其在高频探测，高响应度，高光吸收效率，高强度，可透明，可弯曲和可高度集成等特殊应用方面拥有极大潜力。
这些探测器又可以与其他建立在同样材料上的光电部分器件整合在一起，例如硅光电技术。
我们将追踪纯石墨烯和量子点石墨烯光电探测器，及基于其它二维材料的光电探测器和衍生器件的最新进展。
关键词：石墨烯；二维材料；光电探测器；量子点；混合系统第一节光电探测器简介1.1.1光电探测器的研究意义近年来，不管是基于光伏还是光导效应的光电器件都在紫外-可见及近红外区域的光学领域中都受到研究者极大的关注而飞速发展。
例如，光化学电池，一种新兴的光伏器件，近来被广泛研究而发展迅速。
同时，光传导、探测器件或者光开关、调制器件都在光电研究及特殊应用领域也得到了极大的促进。
其中，转化光信号、光能量为电流的光探测器是光通信中的二进制开关及成像技术的关键器件，也可用于未来的新型存储器及光电回路中[1-4]。
1.1.2 光电探测器的物理机制基本原理光电探测器的基本原理是将光信号转变成电信号。
光电探测器分为光子探测器和热探测器两类，其中光子探测器包含基于外光电效应和内光电效应两种原理的两类探测类型。
物质在光的作用下，不经升温而直接引起物质中电子运动状态发生变化，把这种由光照而引起物体电学特性的改变统称为光电效应。
外光电效应，是指物质受光照后而激发的电子逸出物质的表面，在外电场作用下形成真空中的光电子流。
这种效应多发生于金属和金属氧化物。
内光电效应，是指受光照而激发的电子在物质内部参与导电，电子并不逸出光敏物质表面。
这种效应多发生于半导体内。

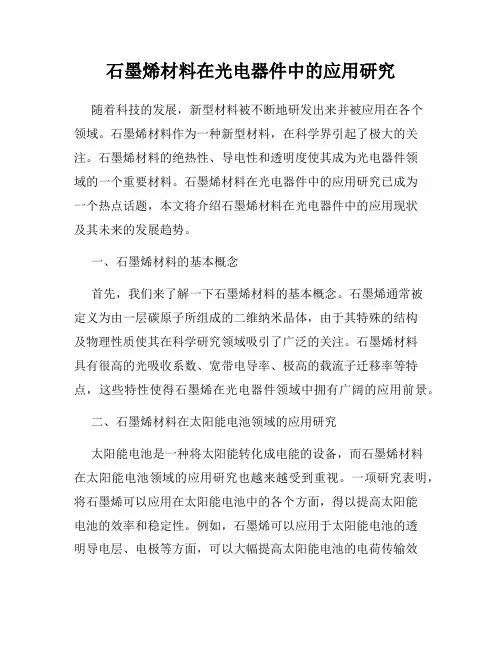

石墨烯材料在光电器件中的应用研究随着科技的发展，新型材料被不断地研发出来并被应用在各个领域。
石墨烯材料作为一种新型材料，在科学界引起了极大的关注。
石墨烯材料的绝热性、导电性和透明度使其成为光电器件领域的一个重要材料。
石墨烯材料在光电器件中的应用研究已成为一个热点话题，本文将介绍石墨烯材料在光电器件中的应用现状及其未来的发展趋势。
一、石墨烯材料的基本概念首先，我们来了解一下石墨烯材料的基本概念。
石墨烯通常被定义为由一层碳原子所组成的二维纳米晶体，由于其特殊的结构及物理性质使其在科学研究领域吸引了广泛的关注。
石墨烯材料具有很高的光吸收系数、宽带电导率、极高的载流子迁移率等特点，这些特性使得石墨烯在光电器件领域中拥有广阔的应用前景。
二、石墨烯材料在太阳能电池领域的应用研究太阳能电池是一种将太阳能转化成电能的设备，而石墨烯材料在太阳能电池领域的应用研究也越来越受到重视。
一项研究表明，将石墨烯可以应用在太阳能电池中的各个方面，得以提高太阳能电池的效率和稳定性。
例如，石墨烯可以应用于太阳能电池的透明导电层、电极等方面，可以大幅提高太阳能电池的电荷传输效率和光吸收效率，同时还可以增强太阳能电池器件的稳定性和寿命。
三、石墨烯材料在显示器领域的应用研究显示器是人们日常生活中用到的设备，而石墨烯材料也可以应用在显示器领域。
一项研究表明，石墨烯在显示器领域可以作为一种非常有效的透明电极，在各种显示器设备中都有很大的应用前景。
例如，在 OLED 显示器中，可以通过石墨烯制成的透明电极大幅提高显示器的透光率和稳定性，进一步提高显示器的显示效果和使用寿命。
四、石墨烯材料在光电探测器领域的应用研究光电探测器是一种将光信号转化为电信号的设备，而石墨烯材料在光电探测器领域的应用研究也有着非常广泛的前景。
一项研究表明，石墨烯可以在光电探测器中作为一种非常有效的光电传感器，可以大幅提高光电探测器的灵敏度和响应速度。
同时，利用石墨烯可以制备光电探测器各种元件，越来越多的研究表明，石墨烯在光电探测器领域应用的前景非常广阔，未来一定会有更多的新型设备采用石墨烯材料来实现更加高效的光电转化。
石墨烯的光电性质研究石墨烯是一种由碳原子构成的单层二维晶体材料，具有独特的光电性质，因而引起了广泛的研究兴趣。
本文将深入探讨石墨烯的光电性质，并介绍相关研究成果。
一、石墨烯的光电转换效应光电转换效应是石墨烯的光电性质中最为重要的特征之一。
石墨烯能够将光能转换为电能，或者将电能转换为光能。
这种转换效应开辟了许多应用领域，如太阳能电池、光电探测器等。
1. 石墨烯太阳能电池石墨烯太阳能电池是利用石墨烯对光的吸收和电子传输特性实现能量转换的一种新型太阳能电池。
石墨烯具有高电导率和宽光谱吸收特性，能够有效地吸收太阳能，并将其转化为可用的电能。
近年来，许多研究表明，石墨烯太阳能电池具有高效率和稳定性的优势，有望成为未来太阳能领域的重要技术。
2. 石墨烯光电探测器石墨烯光电探测器是一种能够实现高灵敏度和快速响应的光电转换器件。
石墨烯能够吸收几乎整个可见光和红外光谱范围的光线，并将其转化为电信号。
石墨烯光电探测器的灵敏度和响应速度远超过传统的光电探测器，因此在通信、光学成像等领域具有广阔的应用前景。
二、石墨烯的光学性质研究石墨烯的光学性质是指它对光的吸收、反射和透射等特性。
研究石墨烯的光学性质对于了解其光电行为和优化相关器件具有重要意义。
1. 石墨烯的吸收特性石墨烯对光的吸收是其光电转换效应的基础。
研究发现，石墨烯对于可见光和红外光谱范围内的光线具有高达2.3%的吸收率，远高于其他材料。
这种高吸收率使得石墨烯成为太阳能电池和光电探测器等器件中的理想材料。
2. 石墨烯的反射和透射特性除了吸收特性之外，石墨烯对光的反射和透射特性也受到广泛研究。
石墨烯具有极高的光透射率，在可见光谱范围内的透射率可达97.7%，这使得石墨烯在光学器件的透明电极方面具有潜在应用价值。
此外，石墨烯也具有极低的反射率，可使光能更充分地被吸收和利用。
三、石墨烯的电学性质研究石墨烯的电学性质对于光电转换效应的实现和应用至关重要。
下面将介绍石墨烯在电学性质方面的研究进展。

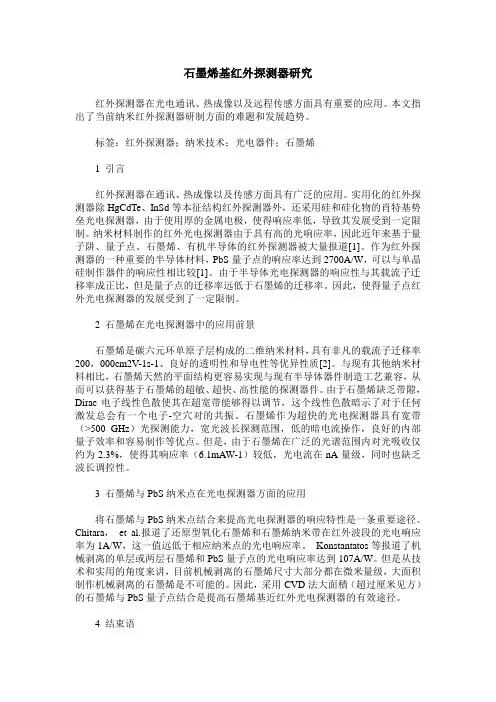

石墨烯基红外探测器研究红外探测器在光电通讯、热成像以及远程传感方面具有重要的应用。
本文指出了当前纳米红外探测器研制方面的难题和发展趋势。
标签：红外探测器；纳米技术；光电器件；石墨烯1 引言红外探测器在通讯、热成像以及传感方面具有广泛的应用。
实用化的红外探测器除HgCdTe、InSd等本征结构红外探测器外，还采用硅和硅化物的肖特基势垒光电探测器，由于使用厚的金属电极，使得响应率低，导致其发展受到一定限制。
纳米材料制作的红外光电探测器由于具有高的光响应率，因此近年来基于量子阱、量子点、石墨烯、有机半导体的红外探测器被大量报道[1]。
作为红外探测器的一种重要的半导体材料，PbS量子点的响应率达到2700A/W，可以与单晶硅制作器件的响应性相比较[1]。
由于半导体光电探测器的响应性与其载流子迁移率成正比，但是量子点的迁移率远低于石墨烯的迁移率。
因此，使得量子点红外光电探测器的发展受到了一定限制。
2 石墨烯在光电探测器中的应用前景石墨烯是碳六元环单原子层构成的二维纳米材料，具有非凡的载流子迁移率200，000cm2V-1s-1、良好的透明性和导电性等优异性质[2]。
与现有其他纳米材料相比，石墨烯天然的平面结构更容易实现与现有半导体器件制造工艺兼容，从而可以获得基于石墨烯的超敏、超快、高性能的探测器件。
由于石墨烯缺乏带隙，Dirac电子线性色散使其在超宽带能够得以调节，这个线性色散暗示了对于任何激发总会有一个电子-空穴对的共振。
石墨烯作为超快的光电探测器具有宽带（>500 GHz）光探测能力，宽光波长探测范围，低的暗电流操作，良好的内部量子效率和容易制作等优点。
但是，由于石墨烯在广泛的光谱范围内对光吸收仅约为2.3%，使得其响应率（6.1mAW-1）较低，光电流在nA量级，同时也缺乏波长调控性。
3 石墨烯与PbS纳米点在光电探测器方面的应用将石墨烯与PbS纳米点结合来提高光电探测器的响应特性是一条重要途径。

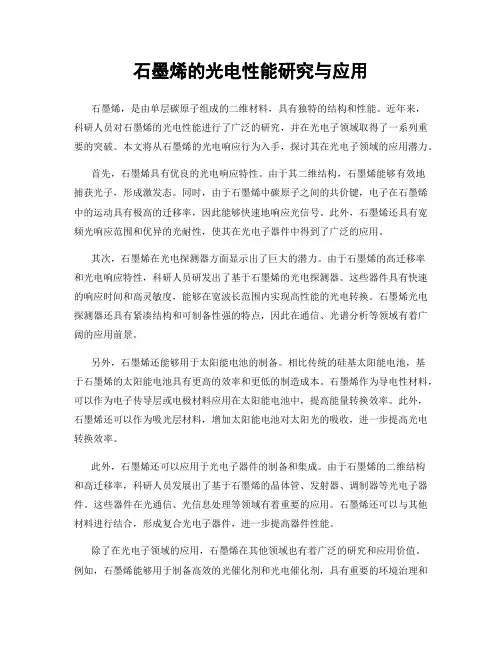

石墨烯的光电性能研究与应用石墨烯，是由单层碳原子组成的二维材料，具有独特的结构和性能。
近年来，科研人员对石墨烯的光电性能进行了广泛的研究，并在光电子领域取得了一系列重要的突破。
本文将从石墨烯的光电响应行为入手，探讨其在光电子领域的应用潜力。
首先，石墨烯具有优良的光电响应特性。
由于其二维结构，石墨烯能够有效地捕获光子，形成激发态。
同时，由于石墨烯中碳原子之间的共价键，电子在石墨烯中的运动具有极高的迁移率，因此能够快速地响应光信号。
此外，石墨烯还具有宽频光响应范围和优异的光耐性，使其在光电子器件中得到了广泛的应用。
其次，石墨烯在光电探测器方面显示出了巨大的潜力。
由于石墨烯的高迁移率和光电响应特性，科研人员研发出了基于石墨烯的光电探测器。
这些器件具有快速的响应时间和高灵敏度，能够在宽波长范围内实现高性能的光电转换。
石墨烯光电探测器还具有紧凑结构和可制备性强的特点，因此在通信、光谱分析等领域有着广阔的应用前景。
另外，石墨烯还能够用于太阳能电池的制备。
相比传统的硅基太阳能电池，基于石墨烯的太阳能电池具有更高的效率和更低的制造成本。
石墨烯作为导电性材料，可以作为电子传导层或电极材料应用在太阳能电池中，提高能量转换效率。
此外，石墨烯还可以作为吸光层材料，增加太阳能电池对太阳光的吸收，进一步提高光电转换效率。
此外，石墨烯还可以应用于光电子器件的制备和集成。
由于石墨烯的二维结构和高迁移率，科研人员发展出了基于石墨烯的晶体管、发射器、调制器等光电子器件。
这些器件在光通信、光信息处理等领域有着重要的应用。
石墨烯还可以与其他材料进行结合，形成复合光电子器件，进一步提高器件性能。
除了在光电子领域的应用，石墨烯在其他领域也有着广泛的研究和应用价值。
例如，石墨烯能够用于制备高效的光催化剂和光电催化剂，具有重要的环境治理和能源领域应用前景。
此外，石墨烯还可以应用于柔性光电子器件、生物传感器等领域。
综上所述，石墨烯的光电性能研究是一个热门领域，具有重要的科学意义和实际应用价值。

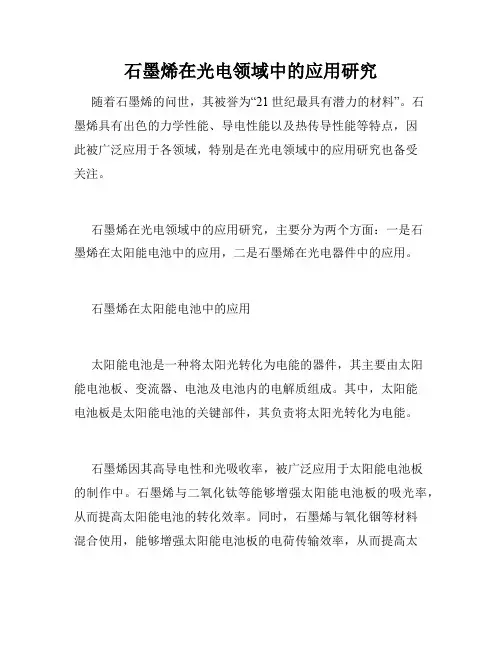

石墨烯在光电领域中的应用研究随着石墨烯的问世，其被誉为“21世纪最具有潜力的材料”。
石墨烯具有出色的力学性能、导电性能以及热传导性能等特点，因此被广泛应用于各领域，特别是在光电领域中的应用研究也备受关注。
石墨烯在光电领域中的应用研究，主要分为两个方面：一是石墨烯在太阳能电池中的应用，二是石墨烯在光电器件中的应用。
石墨烯在太阳能电池中的应用太阳能电池是一种将太阳光转化为电能的器件，其主要由太阳能电池板、变流器、电池及电池内的电解质组成。
其中，太阳能电池板是太阳能电池的关键部件，其负责将太阳光转化为电能。
石墨烯因其高导电性和光吸收率，被广泛应用于太阳能电池板的制作中。
石墨烯与二氧化钛等能够增强太阳能电池板的吸光率，从而提高太阳能电池的转化效率。
同时，石墨烯与氧化铟等材料混合使用，能够增强太阳能电池板的电荷传输效率，从而提高太阳能电池的发电量。
石墨烯作为一种高效的导体，能够极大地提高太阳能电池板的导电性能，从而提高太阳能电池的能量效率。
石墨烯在光电器件中的应用除了在太阳能电池中的应用外，石墨烯在光电器件中的应用也备受关注。
其主要应用于激光器、光电探测器、光学显示器、夜视仪等方面。
在激光器中的应用，石墨烯可以用来改善激光器的输出功率和增强激光器的光强度。
同时，石墨烯还可以用来控制激光的极化方向和频率，从而改善激光的性能。
在光电探测器中的应用，石墨烯可以用来提高光电探测器的灵敏度和响应速度。
石墨烯可以被用来制造光电探测器的探测元件，在探测光线的过程中起到关键作用。
石墨烯的高灵敏度和快速响应速度可以提高光电探测器的探测效率和精度，从而使其在实际应用中更加实用。
在光学显示器中的应用，石墨烯可以用来制作高清晰度的显示器。
石墨烯可以制作出具有优良兼容性和导电性质的透明电极，从而提高光学显示器的透光率和分辨率。
在夜视仪中的应用，石墨烯可以用来制造夜视仪的探测元件。
石墨烯的灵敏度和响应速度较高，可以提高夜视仪的探测效率和精度，从而使其在实际使用中更加实用。
石墨烯量子点在光电传感器中的应用前景随着科技的不断进步，光电传感器在各个领域中的应用越来越广泛。
而作为一种独特的纳米材料，石墨烯量子点正逐渐引起人们的关注。
本文将探讨石墨烯量子点在光电传感器中的应用前景，并讨论其优势和挑战。
一、石墨烯量子点的特性和制备方法石墨烯量子点是由石墨烯薄片通过一系列化学方法制备而成的纳米颗粒。
相比于传统的半导体量子点材料，石墨烯量子点具有更高的稳定性、更好的光学和电学性能。
同时，石墨烯量子点还具有宽可调谐的发射光谱范围、优异的荧光量子产率和长寿命等特性，使其在光电传感器领域具备巨大的潜力。
二、石墨烯量子点在光电传感器中的应用优势1. 高灵敏度：石墨烯量子点的尺寸只有几纳米，具有较大的比表面积和较高的吸收截面积，能够更有效地吸收光能，并将其转化为电信号，因此具备高灵敏度的特点。
2. 宽波长范围：石墨烯量子点的发射光谱范围可通过调整其粒径和表面官能团来控制，从紫外到近红外都能够涵盖。
这使得石墨烯量子点在种类繁多的光电传感器中应用具备较大的灵活性。
3. 高稳定性：相比于有机荧光染料，石墨烯量子点具有较好的耐光、耐热性能，能够在极端条件下依然保持较高的荧光量子产率，具备长时间稳定工作的能力。
4. 可溶性和可制备性：石墨烯量子点可通过溶液法制备，并且在大多数有机溶剂中具有良好的溶解度。
这使得石墨烯量子点能够方便地与其他功能材料进行复合，从而进一步拓展其在光电传感器中的应用。
三、石墨烯量子点在光电传感器中的应用案例1. 光电导式传感器：石墨烯量子点可以作为光电导材料，当受到光照射时，能够有效地导电。
这使得石墨烯量子点在光电导式传感器中具备良好的应用前景，例如光电导传感器、光电导触摸屏等。
2. 光电流式传感器：石墨烯量子点可用于制备光敏电极材料，具有良好的光电流响应特性。
在光电流式传感器中，石墨烯量子点能够实现对光信号的快速响应和灵敏检测，如光电流式光谱分析仪器等。
3. 光探测器：由于石墨烯量子点具有宽波长范围和高灵敏度，可以作为高性能光探测器中的感光材料。
石墨烯光电器件研究进展石墨烯是一种具有丰富应用前景的新型材料，尤其在光电领域中有着广泛的应用。
本文将就石墨烯光电器件的研究进展进行探讨。
一、石墨烯光电器件的发展与应用石墨烯的发现是一个划时代的事件，其发现者安德鲁·盖门和康斯坦丁·诺沃肖利克在2004年发表的文章轰动了整个科学世界。
石墨烯作为一种二维材料，具有优异的电学、热学和机械性能，其高电子迁移率和独特的光电特性使得石墨烯在光电领域中有着广泛的应用前景。
在光电器件方面，石墨烯可以用来制造传感器、太阳能电池、光电晶体管和光控开关等。
近年来，石墨烯光电器件的研究不断取得新的进展，许多有趣的光学和电学特性被发现和利用，为实际应用提供了新的思路和材料。
下面将重点探讨一下最新的研究成果。
二、石墨烯光电器件研究进展1. 石墨烯光控开关石墨烯光控开关是指通过控制石墨烯的电学和光学特性来实现光学开关的功能。
石墨烯的电学和光学性质是可以通过外界物理场的作用进行改变的，因此可以利用外界物理场来实现石墨烯光控开关的功能。
目前，石墨烯光控开关的研究也已经有了很大的进展。
石墨烯的吸光系数很低，因此光透过石墨烯时几乎不会被吸收，而在石墨烯上的电场可以通过改变其能带结构来实现光控开关的功能。
此外，还可以利用石墨烯的光热效应实现光控开关，通过激光的照射可以对石墨烯进行局部的热处理，从而实现局部光控开关的功能。
2. 石墨烯光电探测器石墨烯光电探测器是指利用石墨烯的独特电学和光学特性来实现对光信号的探测功能。
目前，石墨烯光电探测器已经成为光电领域的研究热点之一。
石墨烯作为一种二维材料，其电子可以自由移动，因此具有很高的电子迁移率。
同时，石墨烯的吸光系数很低，因此可以通过利用石墨烯的光电效应来实现对光信号的探测。
近年来，科学家们利用石墨烯的独特属性制备了高性能的石墨烯光电探测器。
例如，利用石墨烯的热致电效应制备的石墨烯光电探测器具有高的灵敏度和响应速度。
同时，石墨烯的纳米结构可以增加其与光的相互作用，从而提高光电探测器的性能。
新型材料在光电探测器中的应用研究一、引言光电探测器是一种将光信号转换为电信号的重要光电器件。
它广泛应用于通信、医疗、环保、军事和科学研究等领域。
近年来，新型材料的发展推动了光电探测器的性能提升和应用拓展。
本文将着重介绍新型材料在光电探测器中的应用研究。
二、新型材料简介1. 石墨烯石墨烯是由碳原子单层排列而成的二维材料，具有高导电性、高透明性、高机械强度等优异特性。
它广泛应用于光电探测器中，既可以作为光电探测材料，也可以通过石墨烯衬底修饰器件性能。
2. 量子点量子点是一种纳米级半导体材料，具有大小可调的禁带宽度和高发光效率的特性。
它可以作为高灵敏度的光电探测器材料，尤其在红外区域具有突出的性能。
3. 金属-有机框架材料金属-有机框架材料是一种由金属离子和有机分子构成的开放框架结构。
它具有高表面积、可调孔径和可控结构等特性，在光电探测器中应用前景广阔。
4. 外延材料外延材料是一种用于生长半导体器件的材料，主要包括砷化镓、氮化铝镓等。
它可以用于生长高性能的光电探测器外延结构，提高其性能和可靠性。
三、新型材料在光电探测器中的应用研究1. 石墨烯在光电探测器中的应用石墨烯作为光电探测器材料的主要优势在于其高导电性和高透明性。
研究者可以利用这些特性，制备高分辨率、高响应速度的光电探测器，并通过调节石墨烯厚度、掺杂等方式，实现器件性能的调控。
此外，石墨烯衬底也可以显著提高器件的灵敏度和响应速度。
研究者通过在石墨烯表面修饰有机分子，可以获得具有不同特性的器件，并拓宽了石墨烯在光电探测器中的应用范围。
2. 量子点在光电探测器中的应用量子点具有高发光效率和可控发光波长等特性，近年来受到了广泛关注。
研究者利用这些特性，研制了具有高灵敏度和高带宽的光电探测器。
量子点掺杂的光电探测器在红外区域的探测能力得到显著提升。
同时，研究者还通过组装量子点阵列、制备量子点太阳能电池等传感器，拓宽了量子点在光电探测器中的应用领域。
3. 金属-有机框架材料在光电探测器中的应用金属-有机框架材料具有高表面积和可控孔径的特性，可以作为光电探测材料和光学透镜等传感器。
石墨烯纳米材料的光电特性研究石墨烯是一种由碳原子构成的二维材料，具有独特的光电特性，因而在纳米材料的研究中备受关注。
石墨烯的发现，对光电器件的发展产生了巨大的影响。
本文将介绍石墨烯纳米材料的光电特性研究，包括石墨烯的吸收、发射、传导和透射等方面。
石墨烯的吸收特性是其光电研究的重要内容之一。
许多研究表明，石墨烯对可见光和红外光有很好的吸收能力。
由于其二维结构，石墨烯能够吸收大量的光子，并产生巨大的电子孔对。
这种高吸收率使其在太阳能电池和光传感器等器件中具有广泛的应用前景。
同时，石墨烯的吸收特性还可以通过掺杂或调控其化学结构来加以改变，进一步提升其光电转换效率。
石墨烯的发射特性对其在显示器件和光通信中的应用起到了重要作用。
石墨烯具有宽频谱的发射特性，能够发射从紫外光到红外光的光子。
此外，石墨烯的发射光子具有优异的方向性，能够产生高亮度的发光效果。
这使得石墨烯成为可调控的发光材料，并在显示器件的背光源和光通信的激光器件中发挥重要作用。
除了吸收和发射特性，石墨烯的传导特性也是其光电性能研究的一个重要方面。
石墨烯具有极高的载流子迁移率和电导率，使其成为一种理想的导电材料。
通过在石墨烯上引入缺陷，可以调控其电子传导性能，从而实现对光电器件的精确控制。
此外，石墨烯的传导性能还可以通过控制其层数和晶格结构来进行调节，进一步拓展其在光电器件领域的应用。
关于石墨烯的透射特性，研究者们也做了一系列有趣的发现。
石墨烯是一种单原子层的材料，具有极高的透射率。
石墨烯可以实现对光的高度透过，而不引起光的散射。
这种高透射特性使得石墨烯成为光学透明电极材料的理想选择。
同时，石墨烯透射特性的灵活可调性也为光学器件的设计和制备提供了很大的便利。
总之，石墨烯纳米材料的光电特性研究具有重要的科学意义和应用价值。
其高吸收率、广谱发射、高传导性和高透射率等特性，使其在太阳能电池、光通信、显示器件等领域具有广泛的应用前景。
随着对石墨烯材料性质的深入研究，对其光电特性的理解将进一步深化，有望推动纳米材料的光电器件发展迈上新的台阶。
石墨烯的光电性质研究石墨烯是一种具有独特物理性质的二维材料，引起了广泛的科学界关注。
其独特的光电性质使其在光电子学、能源转换和传感器等领域具有潜在的应用前景。
本文将重点论述石墨烯的光电性质研究，探讨石墨烯在这一领域的发展和应用。
石墨烯是由单层碳原子构成的二维晶体结构，具有高度的导电性和出色的光电转化效率。
石墨烯的导电性源于其高度结晶的碳原子排列方式，这使得电子在其表面的移动自由度非常高。
此外，石墨烯的光电转化效率高，主要归功于其异质结构和全波长吸收特性。
可以通过控制石墨烯的电场、电压和温度等条件，调节其光电性质。
石墨烯的光电性质主要包括光吸收、光导电、光致电子转移和光增强等方面。
首先，石墨烯由于其二维结构，使得其能够在宽波长范围内吸收光线。
此外，由于石墨烯表面的sp2碳原子具有π结构，能够吸收能量高的紫外光和可见光。
其次，石墨烯的导电性也使其在光电子学中具有潜在应用。
通过施加外电压或光辐射，可以在石墨烯中实现电子的流动和传输。
这为光电子器件的制备提供了一种新的思路。
另一方面，石墨烯的光致电子转移特性使其在光传感器和光电探测器等领域具有重要应用。
石墨烯在受到光照后，会发生电子跃迁，从而改变其导电性。
通过测量电流和电压的变化，可以实现对光强的检测。
这种光致电子转移的机制提供了一种新型的光电转换方法。
此外，石墨烯在光增强领域也显示出其独特的优势。
石墨烯薄膜可以作为表面等离子体共振增强器件，可以增强传感器的灵敏度和响应速度。
其高度结晶的碳原子排列方式使其在光增强方面具有很好的效果。
石墨烯与金属或介质之间的界面耦合效应也可以改善传感器的性能。
石墨烯的光电性质研究不仅可以促进对石墨烯本身物理性质的理解，还可以为其在光电子学和光电子器件中的应用提供基础。
研究人员通过控制石墨烯的结构、厚度和杂质等因素，改善其光电性质。
例如，在石墨烯材料上引入杂原子或其他掺杂物，可以调节其能带结构和光学性能，从而实现对光吸收和光发射的控制。
石墨烯量子点在光电传感器中的应用石墨烯量子点（Graphene quantum dots，简称GQDs）是一种新型的碳基纳米材料，具有优异的光电性能和独特的结构特征，因此在光电传感器领域具有广阔的应用前景。
本文将从石墨烯量子点的制备方法、光电传感器的原理以及石墨烯量子点在光电传感器中的应用等方面进行论述。
一、石墨烯量子点的制备方法石墨烯量子点的制备方法主要有溶剂热法、电化学法、激光剥离法等。
其中，溶剂热法是最常用的一种方法。
该方法通过在有机溶剂中加入石墨烯氧化物，并通过高温处理和超声处理，最终形成石墨烯量子点。
另外，电化学法和激光剥离法也能制备出高质量的石墨烯量子点。
二、光电传感器的原理光电传感器是一种能够将光信号转化为电信号的器件。
它是通过外界光的照射，使光敏材料中的光子被激发，从而引发载流子的产生，进而形成电信号。
光电传感器的核心部件是感光元件，常用的有光敏二极管、光敏电阻、光敏三极管等。
感光元件能够将光信号转化为电信号，通过后续的电子电路进行处理。
三、石墨烯量子点在光电传感器中的应用石墨烯量子点由于其独特的光电性能，在光电传感器中有着广泛的应用。
1. 光敏元件灵敏度的提升石墨烯量子点作为光电材料，具有较高的载流子迁移率、较长的寿命以及优异的光吸收能力，能够有效地提高光敏元件的灵敏度。
在光敏元件中添加石墨烯量子点，能够使其在可见光和红外光谱范围内具有更高的吸收率，从而提高光敏元件的响应速度和灵敏度。
2. 光电转换效率的提高石墨烯量子点具有优异的电荷传输特性，能够提高光电转换效率。
在光电转换器件中引入石墨烯量子点，可以提高光子的捕获效率，并且减少载流子的复合，从而提高光电转换效率。
3. 多功能性的应用石墨烯量子点不仅具有优异的光电性能，还具有较好的化学稳定性和生物相容性，因此可以在光电传感器中实现多功能的应用。
例如，在生物医学领域，石墨烯量子点可以作为荧光探针应用于荧光成像和癌症治疗等领域。
四、总结石墨烯量子点作为一种新型的碳基纳米材料，在光电传感器中具有广泛的应用前景。
石墨烯材料研究现状及应用前景崔志强（重庆文理学院材料与化工学院，重庆永川402160）摘要:近几年来，石墨烯材料以其独特的结构和优异的性能, 在化学、物理和材料学界引起了轰动。
本文引用大量最新的参考文献，阐述了石墨烯的制备方法如机械剥离法、取向附生法、加热 SiC 法、爆炸法、石墨插层法、热膨胀剥离法、电化学法、化学气相沉积法、氧化石墨还原法、球磨法等，分析了各种制备方法的优缺点.论述了石墨烯材料在透明电极、传感器、超级电容器、能源储存、复合材料等方面的应用，同时简要分析了石墨烯材料研究的现实意义,展望了其未来的发展前景。
关键词：石墨烯材料；制备方法；现实意义；发展现状；应用前景中图分类号：TQ323 文献标识码:A 文章编号:Research status and application prospect of graphene materialsCui Zhiqiang（Faculty of materials and chemical engineering, Chongqing Academy of Arts and Sciences，Yongchuan，Chongqing 402160) Abstract: In recent years，graphene has caused a sensation in chemical，physical and material science due to its unique structure and excellent properties. Cited in this paper a large number of the latest references，expounds the graphene preparation methods such as layer method, thermal mechanical stripping method, orientation epiphytic method，heating SiC method，explosion，graphite intercalation expansion stripping method，electrochemical method, chemical vapor phase deposition method, graphite oxide reduction method, ball milling method，and analyze the advantages and disadvantages of various preparation methods. This paper discusses the application of graphene materials in transparent electrodes, sensors, super capacitors, energy storage and composite materials, and briefly analyzes the practical significance of the study of graphene materials, and gives a prospect of its future development。
