煤矿风电瓦斯电闭锁电气原理

风电闭锁、瓦斯电闭锁管理制度一、前言风电和瓦斯电闭锁是现代化生产过程中很紧要的安全措施，能有效地保障工人的安全。

因此，建立风电闭锁、瓦斯电闭锁管理制度是特别必要的。

在这篇文章中，我们将认真介绍风电闭锁、瓦斯电闭锁的定义、作用、管理流程及其管理制度。

二、概述1. 风电闭锁的定义与作用风电闭锁是指在维护风电机组安全、停机状态下人员不受电气不安全损害的一种技术措施，通过闭锁系统将电源始终保持在断开状态，以保证维护和修理、换件和检修完全安全。

风电闭锁具有保障人员安全、防备事故发生、提高管理水平和保护设备安全、延长设备寿命等作用。

2. 瓦斯电闭锁的定义与作用瓦斯电闭锁则是通过检测瓦斯浓度信号，触发报警装置，在煤矿瓦斯浓度超过预设值时，自动切断电源，并同时切断湿式煤矿综采设备上的球阀、加油阀和掌控器，从而防止瓦斯和火花接触而引发爆炸。

3. 风电、瓦斯电闭锁的流程风电、瓦斯电闭锁的流程是相像的。

在实践中，我们需要做以下几点：—通过设备和管控手段，将执行机构接入电源管理系统进行监管和掌控；—配备几级重要瓦斯浓度监测掌控系统、广角风速测量及前摆监测系统，包括实时监测、推测、分析和预警等；—与设备掌控系统结合，进行多而杂的闭锁逻辑运算，并把结果传输到掌控中心。

—设备管理人员需要通过人机交互接口，进行参数设置、运行掌控等操作。

同时，设备管理人员需要适时更新参数、建立模型，提高系统的自我保护和扩容本领。

三、风电闭锁、瓦斯电闭锁管理制度1. 订立风电闭锁、瓦斯电闭锁管理制度，在全公司内由安全管理部门统一发布执行；2. 对于涉及风电闭锁、瓦斯电闭锁的岗位，要对工作人员进行严格的技能培训，并对技能作出评价，确保技术人员操作正确；3. 对于新建设备，需要经过安全专家或安全管理人员审核合格后方可投入使用；4. 在现场设置闭锁解除钥匙专用箱，并指定专人保管；5. 拟定事件管理程序，规定各种风险的应急处理方法，并设置风险评估机构；6. 布置若干巡察组，定期对设备进行巡察，在发觉异常情况时适时处理和修复，并记录相关信息；7. 拟定信息管理制度，规定各种始终消息的记录、分析、归档和交流规定；8. 建立自我评价和内部审核机制。

煤矿风电瓦斯电闭锁电气原理煤矿风电瓦斯电闭锁电气原理是煤矿安全系统中的一种防风电瓦斯爆炸的重要电气设备，能够在检测到风电瓦斯浓度超过安全范围时，自动切断电源供应，从而保护煤矿工人的生命安全。

下面是对煤矿风电瓦斯电闭锁电气原理的详细介绍。

一、煤矿风电瓦斯电闭锁电气原理的基本概念煤矿风电瓦斯电闭锁是依据不同的工作环境，在煤矿矿井的不同位置安装的电焊机、起重机、照明设备和瓦斯抽放设备等设备中，下端安装一个气体传感器中，在测量到瓦斯浓度超过安全范围时，传感器信号将被传输到控制器，控制器通过电气控制原理，实现对电源电路的切断，从而避免风电瓦斯爆炸的发生。

二、煤矿风电瓦斯电闭锁电气原理的工作原理1. 气体传感器：气体传感器是煤矿风电瓦斯电闭锁的核心部分，一般采用煤矿常用的瓦斯传感器，常见的有井下型传(sensor)感器和采空区型传感器。

井下型传感器主要用于煤矿井下，采空区型传感器主要应用于采空区。

2.控制器：控制器是煤矿风电瓦斯电闭锁的核心控制装置，对传感器检测到的瓦斯浓度进行分析处理，根据预设的阈值进行判断，一旦检测到瓦斯浓度超过安全范围，控制器会产生告警信号，并切断电源供应。

3.切断装置：控制器产生的告警信号会触发切断装置，切断装置可以是电器操作的断路器、应急按钮、自动切断开关等设备，将电源供应切断。

4.报警装置：当传感器检测到瓦斯浓度超过安全范围时，控制器不仅触发切断装置，同时还会产生声光报警信号，提醒煤矿工人及时撤离。

三、煤矿风电瓦斯电闭锁电气原理的工作流程1.气体传感器实时检测煤矿井下或采空区的瓦斯浓度。

2.检测到瓦斯浓度超过安全范围，传感器将信号传输给控制器。

3.控制器分析处理传感器信号，判断瓦斯浓度是否超过预设的阈值。

4.若瓦斯浓度超过预设阈值，控制器触发切断装置，切断电源供应。

5.同时控制器产生声光报警信号，提醒煤矿工人及时撤离。

四、煤矿风电瓦斯电闭锁电气原理的应用场景总结：煤矿风电瓦斯电闭锁电气原理是为了保护煤矿工人的生命安全，主要通过气体传感器实时检测瓦斯浓度，控制器判断瓦斯浓度是否超过安全范围并触发切断装置切断电源供应，同时产生声光报警信号。

风电闭锁、瓦斯电闭锁管理制度
风电闭锁和瓦斯电闭锁是用于保障风电和瓦斯设备安全的重要管理制度。

风电闭锁管理制度是指在风电场内，所有与发电机组、变电站等设备相关的操作和维护工作都需要进行闭锁操作，以确保人员的安全。

风电闭锁管理制度的主要内容包括：闭锁的流程和操作标准、闭锁的责任人、闭锁的时间和地点、闭锁的设备和工具、闭锁的记录和检查等。

同时，风电闭锁管理制度还包括对相关人员进行闭锁操作的培训和考核。

瓦斯电闭锁管理制度是指在矿山或煤矿等瓦斯环境下，对电气设备进行闭锁操作，以防止电火花引发瓦斯爆炸。

瓦斯电闭锁管理制度的主要内容包括：闭锁的流程和操作标准、闭锁的责任人、闭锁的时间和地点、闭锁的设备和工具、闭锁的记录和检查等。

同时，瓦斯电闭锁管理制度还包括对相关人员进行闭锁操作的培训和考核。

风电闭锁和瓦斯电闭锁管理制度的实施可以有效地减少事故发生的可能性，保障人员的安全。

只有通过严格的闭锁操作，才能保证在操作和维护设备时不会发生电击、火灾、瓦斯爆炸等意外情况。

因此，风电闭锁和瓦斯电闭锁管理制度是风电和瓦斯行业非常重要的安全管理措施。

第 1 页共 1 页。

风电闭锁、瓦斯电闭锁管理制度风电闭锁、瓦斯电闭锁是一种非常重要的安全管理措施，可以有效地预防和控制风电和瓦斯发电过程中的安全事故。

风电闭锁、瓦斯电闭锁管理制度是指在风电和瓦斯发电过程中对闭锁控制进行管理的一套制度和规范。

本文将从以下几个方面来介绍风电闭锁、瓦斯电闭锁管理制度。

一、风电闭锁、瓦斯电闭锁管理制度的背景和意义风电和瓦斯发电过程中存在着各种各样的危险和风险，如火灾、瓦斯泄漏、电气事故等。

风电闭锁、瓦斯电闭锁是一种管理措施，可以有效地预防和控制这些安全事故的发生。

风电闭锁、瓦斯电闭锁管理制度的制定和实施对于保障风电和瓦斯发电过程中的安全非常重要。

二、风电闭锁、瓦斯电闭锁的原理和要点1. 风电闭锁的原理和要点：风电闭锁主要是通过电气控制系统来实现的，其原理是利用闭锁装置将风力发电机、变压器、电缆等电气设备与主控室进行电气隔离，从而实现对风电设备和电源的隔离和断电控制。

风电闭锁的要点包括：- 确定闭锁设备的安装位置和布置- 设定监控参数和报警规则- 制定闭锁操作规程- 做好维护和检修工作- 建立闭锁数据记录和管理2. 瓦斯电闭锁的原理和要点：瓦斯电闭锁主要是通过瓦斯浓度监测仪和控制系统来实现的，其原理是测量瓦斯浓度并根据设定的报警值进行控制，当瓦斯浓度超过设定值时，闭锁系统将自动切断电源，防止瓦斯爆炸。

瓦斯电闭锁的要点包括：- 确定闭锁设备的安装位置和布置- 设定瓦斯浓度报警值和闭锁动作规则- 制定闭锁操作规程- 做好瓦斯监测仪的维护和校准- 建立闭锁数据记录和管理三、风电闭锁、瓦斯电闭锁管理制度的制定和实施1. 制定风电闭锁、瓦斯电闭锁管理制度的必要性和目的：- 提高风电和瓦斯发电过程中的安全性和可靠性- 防止事故的发生，减少损失- 规范闭锁操作和管理流程- 保障操作人员的安全和健康2. 风电闭锁、瓦斯电闭锁管理制度的内容：风电闭锁、瓦斯电闭锁管理制度一般包括以下内容：- 制定闭锁装置的安装标准和要求- 设定监控参数和报警规则- 制定闭锁操作规程和操作顺序- 制定闭锁装置的维护和检修措施- 设立闭锁装置的培训和考核制度- 建立闭锁数据记录和管理体系- 制定闭锁装置的应急预案和处置措施3. 风电闭锁、瓦斯电闭锁管理制度的实施方法：- 建立闭锁管理机构，明确闭锁管理的责任和权限- 提供闭锁操作人员的培训和技能提升- 定期检查和维护闭锁装置的状态和性能- 建立闭锁数据的自动采集和记录系统- 定期组织闭锁操作人员的考核和培训- 针对闭锁装置培训和考核过程中的问题进行改进和完善四、风电闭锁、瓦斯电闭锁管理制度的效果和问题风电闭锁、瓦斯电闭锁管理制度的实施可以有效地提高风电和瓦斯发电过程中的安全性和可靠性，减少事故的发生。

煤矿安全监控系统风电瓦斯闭锁的实现随着工业化的发展，煤矿成为不可避免的产业之一。

然而，煤矿存在许多安全隐患，常见的矿井事故如煤炭瓦斯爆炸、矿区垮塌、有害气体中毒等等，这些事故都会给生产、人员安全和环境带来极大的损失，因此，确保煤矿的安全运营显得尤为重要。

为此，煤矿安全监控系统应运而生。

煤矿安全监控系统是一种帮助企业有效管理生产安全的一种探测技术，它通过安装各种传感器、监控器、视频监控、系统软件等设备来实现对煤矿本身的监测，从而有效提高企业安全生产管理水平，防范事故的发生。

煤矿安全监控系统是一套兼顾实时性、精度、可靠性、稳定性等综合指标的智能化系统，对于促进煤矿安全生产、提高能源生产效率、保护环境等发挥着重要的作用。

在煤矿安全监控系统中，煤炭瓦斯爆炸是比较常见的一种事故类型，煤炭瓦斯是一种有毒有害的气体，它遇到明火或强电场会燃烧爆炸，对人体健康影响极大，极易导致矿难事故。

因此，在煤矿安全监控系统中，需要对煤炭瓦斯进行闭锁处理，从源头上遏制煤炭瓦斯爆炸的发生。

同时，风电也是煤矿安全监控系统中的关键部件之一，在矿井中通过风机将新鲜气体输送到井下，促进煤矿内部空气的流动，把煤尘、煤炭瓦斯等有害气体排出到矿区外。

因此，风电的作用非常重要，要确保风电的正常运转，确保煤矿环境的安全。

实现煤矿安全监控系统中的风电瓦斯闭锁需要使用一些特殊的技术手段。

首先是使用液晶触摸屏作为煤矿安全管理系统的操作平台，通过与传感器、监控器、仪器等设备联动，实现实时监测和数据分析。

其次，利用PLC控制器并结合电气控制元器件、气动元器件、液压元器件等技术，实现对煤炭瓦斯爆炸的自动闭锁。

同时，还可结合传感器和变频器技术，对井下产生的风量、温度、湿度等参数进行调节，确保风电的正常运转。

总之，通过实现煤矿安全监控系统中对煤炭瓦斯爆炸的闭锁和风电的调节控制，可以提高煤矿生产安全的保证和监测管理水平，有利于保障煤矿员工的生命财产安全，促进煤炭生产的可持续发展和环保改善。

风电闭锁风电闭锁装臵，它包括信号采集处理电路和与供电接触器输入端相连接的输出电路，其特征在于信号采集处理电路由整流电路和比较电路组成，其输入端连接风机的驱动电机电流互感器的二次端，其输出端连接光耦隔离驱动电路的输入端，输出电路采用无触点开关电路，无触点开关电路的输入端与光耦隔离驱动电路的输出端相连接。

由于风力装臵风量的大小是与其驱动电机的电流大小成正比的，所以本实用新型通过检测风力装臵驱动电机的驱动电流，即可以间接得到风的流量参数，然后将阈值信号通过光电隔离，转换成大电流的开关信号，以达到远距离传输的目的，并具有较强的抗干扰性能，所以本实用新型可以满足特殊场所的风电隔离要求，具有非常好的使用效果。

什么是风电闭锁和瓦斯闭电所这是矿井领域使用的词汇，1、风电闭锁，意思就是说啊，一旦井下风机发生无计划停机器，为了避免井下巷道中易燃易爆气体浓度过高，就自动把电器设备的电源切断了，这样可以避免电器设备再使用的时候产生电火花，引爆那些易燃易爆气体。

2、瓦斯电闭锁啊，是这样的。

就是一旦瓦斯探头测得的瓦斯浓度高于允许浓度的话，也会自动把电器设备的电源切断，因为瓦斯就是易燃易爆的危险气体。

这就是风电和瓦斯电闭锁!局部通风机的风电闭锁是指什么？局部通风机的风电闭锁指的是局部通风机停止运转时，能立即自动切断局部通风机供风巷道中的一切电气设备的电源，并且在局部通分机未启动通风前，不能接通巷道中的一切电源。

《煤矿安全规程》中规定，使用局部通风机供风的地点必须实行风电闭锁。

(一)瓦斯电闭锁测试操作程序：1、用遥控器查看所要测试闭锁传感器的报警、断电、复电参数设臵是否与地面中心站监控系统电脑上所设臵的报警、断电、复电参数一致。

2、用遥控器按功能键进入调试模式，调整传感器的数值大小至设臵的报警参数点，按确认键保存，按返回键至正常显示状态并查看是否声光报警。

3、用遥控器按功能键进入调试模式，按上下键调整数值大小至断电参数点，再按确认键保存，按返回键至正常显示状态并查看是否使动力开关断电并闭锁，闭锁测试断电报警时间需超出全矿井所有监测分站的总和，以便中心站记录测试数据。

“三专两闭锁”的构成与工作原理
“三专两闭锁”的构成与工作原理
由于掘进工作面是独头巷道，容易产生瓦斯积聚，为防止事故发生，对其供电系统采取了“三专两闭锁”保护装置。

其电气系统如图所示：
1、“三专”是指在瓦斯喷出区域、高瓦斯矿井、煤（岩）与瓦斯（二氧化碳）突出矿井中，掘进工作面的局部通风机实行专用变压器、专用开关、专用线路供电，如图所示：
2、风电闭锁是两台磁力起动器进行联锁控制，其中一台接通风机，一台接掘进工作面的电气设备，实现先通风后送电，风机停转时，掘进工作面电源同时也切断。

（工作原理图在后面将讲到）
3、瓦斯电闭锁是指当掘进工作面中设置的瓦斯监测仪探测到瓦斯超过规定限度时，具有可自动停掉动力电源的功能，只有瓦斯降低到规定限度以下时方可恢复送电的闭锁装置。

瓦斯电闭锁的构成由瓦斯探头、监控系统（监控分站）、断电仪和高压开关构成。

如图所示：瓦斯电闭锁工作原理是由瓦斯探头测得瓦斯含量信号送给监控分站，若监控分站显示浓度超过1.5％，其常开触点K1闭合，接通断电仪电路，其常开触电K2闭合，接通高压开关内的脱扣线圈TQ电路使高压开关跳闸，切断了掘进工作面电气设备的电源，实现了瓦斯电闭锁。

QBZ1×200+2×80/660矿用隔爆型局扇综合控制装置研制、开发及应用（霍州煤电白龙煤矿机电科）摘要：分析掘进工作面供电电源、风电、瓦斯电闭锁有关规定要求，研制了局扇综合控制装置，该装置安装操作方便，得到推广应用。

关键词：局扇综合控制研制应用依据《煤矿安全规程》第一百二十八条：…掘进工作面的局部通风机应采用三专（专用变压器、专用开关、专用线路）供电、第一百五十八条：…掘进工作面必须装备甲烷风电闭锁装置或甲烷断电仪和风电闭锁装置，以及焦煤集团和集团公司的相关规定、要求，我们联合中国煤炭物产集团山西佳洲电器有限公司，经多方研讨、反复论证、多次改型和样机实地试验，历时一年，共同研制开发了QBZ1×200+2×80/660矿用隔爆型局扇综合控制装置，并取得了相关资证，目前已在集团公司全面推广和应用。

在此基础上还将推出系列产品：双电、双机、多向切换综合控制装置，设计方案样见后附。

该装置适用于爆炸性气体环境的煤矿井下开掘工作面，在交流50Hz、电压660V、电流80A长期工作制的三相鼠笼式异步电动机的控制，作为“双局扇、双电源”自动切换、工作面动力馈电（馈电开关最大315A）的综合控制装置，还可与瓦斯报警仪配合实现瓦斯电闭锁。

一、基本设计思路：高组合、多功能、免维护、易操作。

集主风机控制、备用风机控制及工作面馈电开关于一体，可实现主风机和备用风机的自动切换和手动切换（检修位置）、风机与馈电开关的延时单双风电闭锁、瓦斯电闭锁多种功能。

使煤矿开掘工作面设备台数、控制缆线减少、质量标准化现场管理得以明显改善。

由于该开关控制负荷在煤矿安全特殊性和重要性，我们将开关做成了快开门，开关本体做成快插式，便于快速更换和维修，也可在搬运时拉出本体减轻其重量，为矿井的安全生产创造了便利条件。

二、整体结构设计：（见外形示意图）1、根据煤矿井下实际情况，将开关外形设计为偏方型（高960×宽960×厚560MM），便于巷道纵向放置，减少巷道的占用宽度，并且两隔爆门设于正面，便于观察开关工作状况和打开隔爆门更换本体或检修。

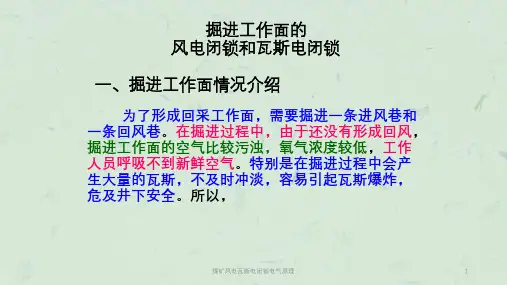

掘进工作面的风电闭锁和瓦斯电闭锁一、掘进工作面情况介绍为了形成回采工作面，需要掘进一条进风巷和一条回风巷。

在掘进过程中，由于还没有形成回风，掘进工作面的空气比较污浊，氧气浓度较低，工作人员呼吸不到新鲜空气。

特别是在掘进过程中会产生大量的瓦斯，不及时冲淡，容易引起瓦斯爆炸，危及井下安全。

所以，必须采用局部扇风机向掘进工作面送风。

二、掘进工作面对风电闭锁和瓦斯电闭锁的要求《煤矿安全规程》规定：在沼气喷出区域、高沼气矿井、煤（岩）与沼气突出矿井中，所有掘进工作面的局部扇风机都应采用三专（专用变压器、专用开关、专用线路）供电，保证局部扇风机可靠运转。

使用局部扇风机供风的地点必须实行两闭锁（风电闭锁、瓦斯电闭锁）设施。

对风电闭锁和瓦斯电闭锁的要求如下：1.局部扇风机启动，等掘进工作面风量符合要求后，才可向供风区域的电器设备送电。

2.停开掘进工作面的电器设备不影响局扇的正常运转。

3.局部扇风机停止运转时，应立即切断掘进工作面中电器设备的电源。

4.正常工作中，当掘进工作面的瓦斯浓度超限时（1.5%），应切断工作面的电器设备的电源，而局部扇风机仍应正常运转。

四、步骤在中小型煤矿，掘进工作面不使用高压供电时，采用的是专用开关和专用线路，而不采用专用变压器，但可以实现两闭锁。

这里使用两台QBZ—120型磁力起动器和一台甲烷断电仪。

其中一台磁力起动器控制局部扇风机，另一台磁力起动器控制掘进工作面电气设备，两台起动器的内部线路可不作改动。

甲烷断电仪中使用两对常开触点K1和K2。

接线方法如下：首先将局扇开关的2和9连接起来；再将局扇开关的13和掘进开关的空接线柱连接起来，局扇开关的地PE和掘进开关的2号接线柱连接起来；掘进开关的9号接线柱接在甲烷断电仪的一对常开触点K1上；最后将掘进开关的空接线柱与甲烷断电仪的一对常开触点K2连接起来。

这样，当甲烷断电仪接上电源,K1和K2闭合，以及局扇开关合闸，QV3闭合后，才能接通掘进开关的控制回路，掘进开关才能送电。

综采工作面风电、瓦斯电闭锁的实现晋城煤业集团成庄矿申瑞屏姚军摘要本文简单介绍了晋煤集团成庄煤矿2306综采工作面风电、瓦斯电闭锁，总结了综采工作面实现风电、瓦斯电闭锁的方法。

关键词采煤、工作面、瓦斯、闭锁.晋城煤业集团成庄煤矿综采工作面瓦斯涌出量大，给该矿的安全生产带来了极大的隐患，为实现安全生产的目标，该矿对综采工作面采取了瓦斯超限断电和风机停电断电的措施，通过实际运行，取得了良好的使用效果。

现以成庄煤矿2306工作面为例简单介绍风电、瓦斯电闭锁的方法。

1、瓦斯电闭锁2306工作面共设有4个探头，分别为T1、T2、T3、T4。

T1探头放在工作面回风巷煤壁线外10m处，T2探头放在距正巷口10—15m处，监测工作面回风中瓦斯浓度；T3探头放在回风巷抽放管路距抽风机出口5m处，头部伸入瓦斯扩散风筒中，监测抽放管路中的瓦斯浓度；T4探头放在尾巷里距巷口10m处，监测尾巷中的瓦斯浓度。

探头T1、T2、T3、T4的报警值分别为1.0%、1.0%、2.5%、2.5%，动作值分别为1.5%、1.5%、2.7%、2.5%，当T1、T2、T4探头中的一个达到动作值时，控制盘区变电所2306高压开关的断电仪动作，切断盘区变电所2306高压开关的电源，以保证2306整个工作面动力电断电。

当T3探头达到动作值时，使控制盘区变电所2306抽放风机总控的断电仪动作，切断盘区变电所的抽放风机总控开关BKD1—400的电源，以保证2306整个工作面动力、抽放风机断电。

2、风电闭锁回风巷两台瓦斯抽放风机开关与盘区变电所的2306高压开关实现风电闭锁，即两台抽放风机开关的辅助触点相串联后引至盘区变电所，与控制2306高压开关的断电仪触点相串联，串联后接在高压开关的监视保护回路中，当任何一台或两台风机停止运转时，切断盘区变电所2306高压开关的电源，以保证2306整个工作面动力电断电。

2306工作面供电及风电、瓦斯电闭锁见图1。

图1 2306工作面供电及风电、瓦斯电闭锁示意图3、动作原理该矿盘区变电所使用的风机开关为长治防爆电器厂生产的BKD1—400真空馈电开关，具有远控功能，通过将1#断电仪的触点引入开关来控制抽放风机的电源。

“三专”“两闭锁”的管理掘进工作面是独头巷道，容易发生瓦斯积聚，其特点是安装使用局部通风机供风。

根据《煤矿安全规程》规定，瓦斯喷出区域、高瓦斯矿井、煤与瓦斯突出矿井中，掘进工作面的局部通风机供电必须设有专用变压器、专用开关高压、专用线路。

局部通风机和工作面的电气设备必须装有风电闭锁和瓦斯电闭锁装置，以保证局部通风机停止运转或掘进巷道内瓦斯超限时，能立即自动切断巷道中电气设备的电源，防止爆炸事故的发生。

在瓦斯浓度达到5%~16%，火花能量达到0.28mJ以上时，就会引起瓦斯爆炸。

为了防止事故的发生，采取“三专两闭锁”是有效的措施。

（一）构造与工作原理“三专”是指在瓦斯喷出区域、高瓦斯矿井、煤（岩）与瓦斯突出矿井中，掘进工作面的局部通风机实行专用变压器、专用高压开关、专用线路供电。

两闭锁指风电闭锁、瓦斯闭锁。

风电闭锁用两台磁力启动器进行连锁控制，其中一台连接通风机，另一台连接掘进工作面电气设备，实现先通风后送电。

风机停止运转时，掘进工作面的电源同时也被切断。

瓦斯电闭锁由瓦斯探头、监控系统（监控分站）和高压开关构成。

原理是：由瓦斯探头测得CH4含量信号送给监控分站。

当瓦斯超限时，监控分站显示CH4 1.5%，通过监控分站上的常闭（或常开）接点来使高压开关停电。

图为“三专两闭锁”电气系统图。

（二）作用与使用范围“三专”“两闭锁”适用于掘进工作面。

因为掘进工作面是独头巷道，瓦斯和有害气体易于积聚而引起爆炸，造成人员伤亡。

所以工作面人员需呼吸新鲜空气，有害气体必须及时排出或稀释，这主要靠局部通风机。

图：“三专”“两闭锁”电气系统图“三专”的作用是：对局部通风机实行专用变压器、专用开关、专用线路供电来保证供电的连续性，不间断地向掘进工作面通风。

“风电两闭锁”的作用是：掘进动力设备工作前应先通风吹散瓦斯。

当瓦斯浓度降低到1%以下时再开掘进动力设备。

“瓦斯电闭锁”作用是：由于瓦斯喷出量大时局部通风机不能将其吹散，则由瓦斯监控系统对掘进工作面的动力电源实行闭锁。

三专两闭锁“三专”指井工开采的矿井井下对局部通风机供电采用专用变压器、专用开关、专用线路，以确保供电相对稳定，保证停头不停风的原则。

“两闭锁”指掘进工作面瓦斯电闭锁和风电闭锁。

其中瓦斯电闭锁是指当掘进工作面瓦斯浓度超限时，声光报警并自动切断工作面迎头被控设备电源；风电闭锁是指当局部主通风机停止运转或风筒风量低于规定值时，自动切断掘进工作面内（除备用风机电源外的）所有设备电源。

简要的就是指：三专即：专用变压器，专用线路，专用开关。

两闭锁即：风电闭锁，瓦斯电闭锁。

专业地讲：“一坡三挡”就是指为保证煤矿轨道运输安全，用以防止发生跑车事故而使用的预防和防止手段。

其手段包括防跑车装置与跑车防护装置，可能还应该包括矿车制动器。

什么是“一坡三挡” ？简单讲就是：一、平台阻车器，二、变坡点下20米的挡车器，三、坡底的挡车栏。

“一坡三挡”的组成:（一）上部车场接近变坡点处安设自动复位式（或联动式）阻车器。

（二）变坡点下约一列车的长度处安装第一道跑车防护装置。

（《煤矿安全规程》中称为挡车栏）。

（三）在斜巷内根据巷道运输实际工况（巷道坡度、串车质量等）逐级安装跑车防护装置。

往深里讲:“一坡三挡”还应该是指一种关于保证轨道运输安全的一种管理方法。

注意：“轨道运输安全”是比“斜坡运输安全”更宽泛的概念。

需要指出的是:“一坡三挡”是来自《煤矿安全规程》规程第三百七十条倾斜井巷内使用串车提升是必须遵守下列规定：（一）在倾斜井巷内安设能够将运行中的断绳、脱钩的车辆阻止住的跑车防护装置。

（二）在各车场安设能够防止带绳车辆误入非运行车场或区段的阻车器。

（三）在上部平车场入口安设能够控制车辆进入摘挂钩地点的阻车器。

（四）在上部平车场接近变坡点处，安设能够阻止未连挂的车辆滑入斜巷的阻车器。

（五）在变坡点下方略大于1列车长度的地点，设置能够防止未连挂的车辆继续往下跑车的挡车栏。

（六）在各车场安设甩车时能发出警号的信号装置。

上述挡车装置必须经常关闭，放车时方准打开。
