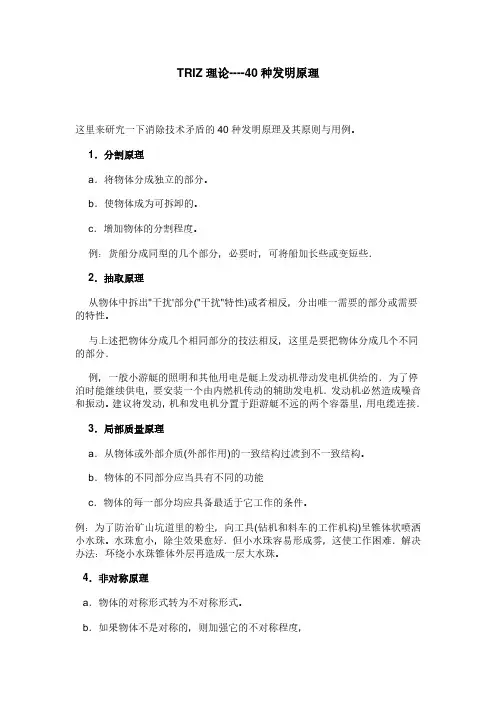

TRIZ理论----40种发明原理这里来研究一下消除技术矛盾的40种发明原理及其原则与用例。
1.分割原理a.将物体分成独立的部分。
b.使物体成为可拆卸的。
c.增加物体的分割程度。
例:货船分成同型的几个部分,必要时,可将船加长些或变短些.2.抽取原理从物体中拆出"干扰'部分("干扰"特性)或者相反,分出唯一需要的部分或需要的特性。
与上述把物体分成几个相同部分的技法相反,这里是要把物体分成几个不同的部分.例,一般小游艇的照明和其他用电是艇上发动机带动发电机供给的.为了停泊时能继续供电,要安装一个由内燃机传动的辅助发电机.发动机必然造成噪音和振动。
建议将发动,机和发电机分置于距游艇不远的两个容器里,用电缆连接.3.局部质量原理a.从物体或外部介质(外部作用)的一致结构过渡到不一致结构。
b.物体的不同部分应当具有不同的功能c.物体的每一部分均应具备最适于它工作的条件。
例:为了防治矿山坑道里的粉尘,向工具(钻机和料车的工作机构)呈锥体状喷洒小水珠。
水珠愈小,除尘效果愈好.但小水珠容易形成雾,这使工作困难.解决办法:环绕小水珠锥体外层再造成一层大水珠。
4.非对称原理a.物体的对称形式转为不对称形式。
b.如果物体不是对称的,则加强它的不对称程度,例:防撞汽车轮胎具有一个高强度的侧缘,以抵抗人行道路缘石的碰撞。
5.组合原理a.把相同的物体或完成类似操作的物体联合起来,b.把时间上相同或类似的操作联合起来.例:双联显微镜组;由一个人操作,另一个人观察和记录。
6.多用性原理一个物体执行多种不同功能,因而不需要其他物体。
例:提包的提手可同时作为拉力器(苏联发明证书187964)。
7.嵌套原理a.一个物体位于另一物体之内,而后者又位于第三个物体之内,等等。
b.一个物体通过另一个物体的空腔。
例:"弹性振动超声精选机是由两个互相夹紧的半波片构成。
其特征是,为了减小精选机的长度和增大它的稳定性,两个半波片制成相互套在一起的空锥体(苏联发明证书~186781)。

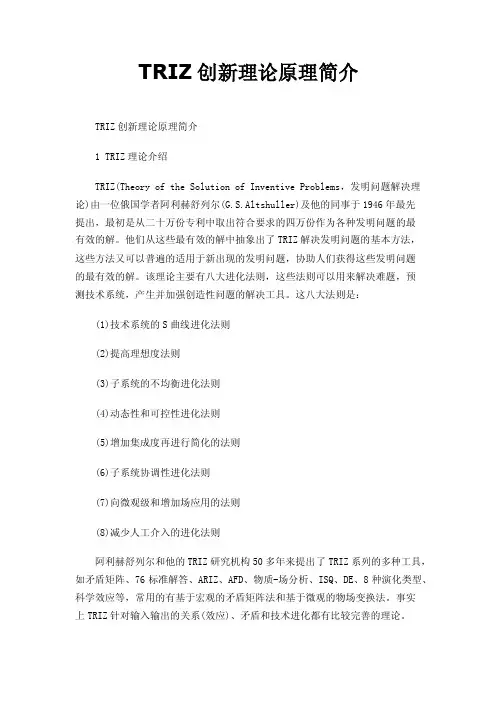

TRIZ创新理论原理简介TRIZ创新理论原理简介1 TRIZ理论介绍TRIZ(Theory of the Solution of Inventive Problems,发明问题解决理论)由一位俄国学者阿利赫舒列尔(G.S.Altshuller)及他的同事于1946年最先提出,最初是从二十万份专利中取出符合要求的四万份作为各种发明问题的最有效的解。
他们从这些最有效的解中抽象出了TRIZ解决发明问题的基本方法,这些方法又可以普遍的适用于新出现的发明问题,协助人们获得这些发明问题的最有效的解。
该理论主要有八大进化法则,这些法则可以用来解决难题,预测技术系统,产生并加强创造性问题的解决工具。
这八大法则是:(1)技术系统的S曲线进化法则(2)提高理想度法则(3)子系统的不均衡进化法则(4)动态性和可控性进化法则(5)增加集成度再进行简化的法则(6)子系统协调性进化法则(7)向微观级和增加场应用的法则(8)减少人工介入的进化法则阿利赫舒列尔和他的TRIZ研究机构50多年来提出了TRIZ系列的多种工具,如矛盾矩阵、76标准解答、ARIZ、AFD、物质-场分析、ISQ、DE、8种演化类型、科学效应等,常用的有基于宏观的矛盾矩阵法和基于微观的物场变换法。
事实上TRIZ针对输入输出的关系(效应)、矛盾和技术进化都有比较完善的理论。
2 TRIZ矛盾矩阵理论矛盾(冲突)普遍存在于各种产品的设计之中。
按传统设计中的折衷法,矛盾并没有彻底解决,而是在矛盾双方取得折衷方案,或称降低矛盾的程度。
TRIZ理论认为,产品创新的标志是解决或移走设计中的矛盾,而产生新的有竞争力的解。
设计人员在设计过程中不断的发现并解决矛盾是推动产品进化的动力。

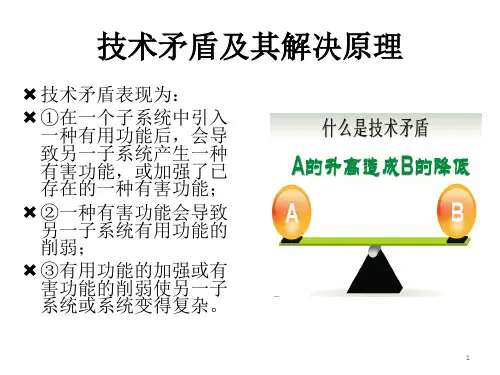

技术矛盾是指一个作用同时导致有用及有害两种结果,也可指有用作用的引入或有害效应的消除导致一个或几个系统或子系统变坏。
技术矛盾常表现为一个系统中两个子系统之间的矛盾。
现实中的矛盾是千差万别的,如果不加以归纳则无法建立稳定的解决途径。

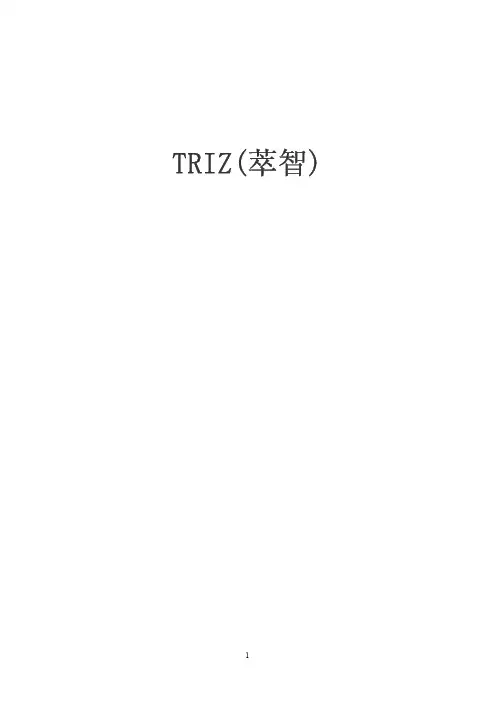

TRIZ(萃智)TRIZ简介与40个发明原理TRIZ是“发明问题解决理论”的俄文缩略词的英译,由原苏联的阿尔特苏列尔博士(G.S. Altshulle)于1946年创立。
他从1946年开始,领导一批研究人员和学生,花了1500人年时间,在分析研究世界各国250万件专利的基础上,从抽样的20万件专利中选出4万件作为解决发明问题的代表,提出一套进行发明即产品创新的方法理论TRIZ。
20世纪80年代前,它对别国严格保密。
1992年后随着苏联解体,一批TRIZ专家移居美国等西方国家,才逐渐流传到美欧亚和世界各国。
TRIZ的出现,给创新这一现代社会中最活跃的元素带来了革命。
TRIZ提供的不仅仅是一种纯粹的创新理论,它还是一种思维模式,能够帮助我们形成一种系统的、流程化的创新设计思考模式,有助于人们在几乎所有事情中找到创新的方法。
TRIZ认为考虑问题不仅要考虑当前系统的过去和未来,还要考虑当前系统子系统和超系统的过去和未来,从九个层面来考虑问题,寻找解决问题的办法。
但是由于系统中各子系统不均衡的演变导致了系统冲突。
系统冲突是TRIZ的另一个核心概念,指隐藏在问题背后的固有矛盾。
如果要改进系统的某一部分属性,必然引起其它的某些属性恶化,就好像天平一样,一端翘起,另一端必然下沉。
在产品的结构设计中,结构的重量与强度构成了一对冲突。
减轻结构的重量就必然削弱结构的强度;反之,增加结构的强度则必须增加结构的重量。
对于冲突问题,通常的解决方案是采用折衷的方法,而TRIZ则强调运用创造性的思维把冲突彻底消除。
阿尔特苏列尔对大量的发明专利研究发现,尽管它们所属技术领域不同,处理的问题千差万别,但是隐含的系统冲突数量是有限的。
他整理归纳出引起系统冲突和矛盾的39个重要参数(见表1)。
阿尔特苏列尔从几百万个专利中进行筛选,来寻找发明性问题以及它们是如何解决的,从具有发明性的专利中提炼出了解决冲突或矛盾的40条发明原理(见表2),利用这些发明原理来寻找解决问题的可能方案。
:发明问题解决理论多孔材料改变颜色同质性物体产生的有害因素可制造性:是指自身或借助于外力:运动物体内部或外部所具有的:物体或系统所处的热状态,包括其他热参:部分或全部、永久或临时的材料、部:系统或物体的实际性能与所需性能之:物体或系统响应外部变化的能力。
或者相外部影响)从均为了防治矿山坑道里的粉尘,向工具(钻机.物体的形状由对称转为不对称。
.在空间上将相似的物体连接在一起,在冻土上进行掘进作业,就要在掘进机上一个物体执行多种不同功能,因而不需要.一个物体位于另一物体之内,而后者将物体与具有上升力的另一物体结合以(Preliminary anti-action)在操作开始前,使物体局部或全部产生所需的变10 预先操作(Preliminary action ) z公共发电厂有一个流化床燃烧炉。
这个流化床燃烧炉应用在一个特定流程时,会遇到液态煤对管道腐蚀的问题。
z预先用一层防腐蚀涂层来防止管道腐蚀。
这样流化床燃烧炉管道腐蚀问题就得到了很好的解决采用预先准备好的应急措施补偿物体相对改变将一个问题说明中所规定的操作改为相反的操作。
将直线或平面部分用曲线或曲面代替,立方形使一个物体或其环境在操作的每一个阶达到所希望的效果是困难的,将一维空间中运动或静止的物体变成在二维宅间中运动或静止的物体。
在二维空间中的物体变成三维空间不停顿地工作,物体的所有部件都应满负生产效率受到限制。
("Blessing in disguise" or 利用有害因素,特别是对环境有害的因。
triz解决技术矛盾的步骤TRIZ(Theory of Inventive Problem Solving)是一种解决技术矛盾的方法,它是由苏联工程师阿尔图尔·盖纳里创立的。
TRIZ的核心思想是通过发现和利用技术发展的规律,解决技术矛盾,实现创新。
本文将介绍以TRIZ解决技术矛盾的步骤。
第一步:确定技术矛盾技术矛盾是指在解决问题的过程中,需要满足两个或多个相互矛盾的要求。
例如,提高汽车的速度和降低油耗之间存在矛盾。
在确定技术矛盾时,需要明确问题的本质和矛盾的具体表现。
第二步:分析矛盾的本质在分析矛盾的本质时,需要考虑问题的根本原因和矛盾的本质。
例如,汽车速度和油耗之间的矛盾是由于发动机效率低下导致的。
在分析矛盾的本质时,可以使用TRIZ中的矛盾矩阵,找到相应的技术解决方案。
第三步:寻找解决方案在寻找解决方案时,需要考虑如何利用已有的技术和知识,解决技术矛盾。
TRIZ提供了40个发明原理和76个技术矛盾解决模型,可以帮助人们找到解决方案。
例如,在解决汽车速度和油耗之间的矛盾时,可以采用“分离原理”,将发动机和车轮分离,使发动机在高效率的情况下运转,从而提高汽车的速度和降低油耗。
第四步:评估解决方案在评估解决方案时,需要考虑方案的可行性、经济性和可持续性。
TRIZ提供了一些评估工具,如技术预测、技术评估和技术演化分析等,可以帮助人们评估解决方案的优劣。
例如,在评估汽车速度和油耗之间的解决方案时,需要考虑分离原理的可行性、成本和环境影响等因素。
第五步:实施解决方案在实施解决方案时,需要考虑如何将解决方案转化为实际的产品或服务。
TRIZ提供了一些实施工具,如技术规范、技术设计和技术实施等,可以帮助人们实施解决方案。
例如,在实施分离原理时,需要设计新的发动机和车轮结构,并进行实验验证。
第六步:总结经验在总结经验时,需要考虑解决方案的效果和经验教训。
TRIZ提供了一些总结工具,如技术演化分析、技术创新评估和技术知识管理等,可以帮助人们总结经验。
triz原理
TRIZ原理是由苏联发明家阿尔图尔·普列谢茨基在20世纪40
年代提出的,其全称是“理论创造问题解决”(Theory of Inventive Problem Solving)。
TRIZ原理不断发展壮大,推动了许多创新和发明。
其核心理
念是通过识别和利用技术演化的模式来解决问题。
TRIZ原理
包括以下几个关键概念和方法:
1. 矛盾阻力:TRIZ认为,创新的核心是解决矛盾。
矛盾存在
于技术系统中,解决矛盾可以推动技术的演化。
TRIZ提供了
一套矛盾解决方法,例如“资源扩展”和“矛盾转化”。
2. 趋势预测:TRIZ通过分析技术系统的演化趋势,提供了一
些预测未来技术发展的工具。
这些工具可以帮助创新者判断新技术是否可行,并预测未来技术的需求。
3. 创新原则:TRIZ提供了一系列具体的创新原则,例如“分离
矛盾的解决方法”和“消除系统的矛盾”。
这些原则指导创新者
在解决问题时采取何种行动。
4. 模型和工具:TRIZ还包括一些模型和工具,例如矛盾矩阵、功能分析、快速预测方法等。
这些工具可以帮助创新者更好地识别问题和解决矛盾。
总的来说,TRIZ原理提供了一种系统化的创新方法,可以帮
助创新者更好地解决问题、预测技术发展趋势,并开展创新活
动。
通过运用TRIZ原理,创新者可以更高效地找到解决方案,并推动技术的演化和持续发展。
