模块1建筑制图基本知识（1）《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规左了所有设计图纸的幅面及图框尺寸，主要有Al、A2. A3. A4等。
（2）尺寸界线应用细实线绘制,与被注长度垂直，其一端离开图样轮廉线不应小于2mm＞另一端宜超出尺寸线2~3mim"（3）常用的图板规格有0号号和2号,绘制时应根拯图纸幅而的大小来选择图板。
（4）比例尺一般为木制或塑料制成，比例尺的三个棱而刻有6种比例，通常有1 ： 100、1 : 200、1 : 300、1 : 400、1 : 500. 1 : 600＞比例尺上的数字以米（m）为单位。
（5）图纸幅面的形式有哪几种？答：图纸幅而的形式有A0J189X841 : A1:841X594； A2:594X420 : A3:420X297 : A4:297 X210 （单位mm）。
（6）简述线型的种类与用途。
答：1）在同一图纸，相同比例的图样应选用相同的线宽组，同类线应粗细一致。
图框线、标题栏线的宽度要求见下表。
3）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。
其中，虚线的线段长为3〜6mm,间隔为0.5〜1mm；单点画线或双点画线的线段长为15~20mm,间隔为2〜3mm °4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
5）单点长画线或双点长画线的两端不应是点。
点画线与点画线交接点或点画线与其他图线交接时，应是线段交接，如图（a）所示。
6）虚线与虚线交接或虚线与其他图线交接时，应是线段交接，如图I-5（b）所示。
虚线为实线的延长线时，不得与实线相接。
（a）（b）图线交接的正确画法（a）点画线交接（b）虚线与其他线交接7）图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字、数字等的淸晰。
（8）常用的制图工具及用品有哪几种？答：绘图时常使用的工具及用品包括图板、丁字尺、比例尺、三角板、曲线板、圆规与分规、图纸、砂纸和排笔、绘图笔、擦图片与橡皮等。
建筑识图与构造练习题库（含参考答案）一、单选题（共65题，每题1分，共65分）1.在一般民用建筑中，不属于小开间横墙承重结构的优点的是( )。
A、结构刚度较大B、有利于组织室内通风C、空间划分灵活D、房屋的整体性好正确答案：C2.多道尺寸标注中一般标注三道尺寸线，第一道尺寸线距离图形的距离为（），其他尺寸线间的距离为（）。
选( )A、7~10mm不小过10mmB、7~10mm不超过10mmC、不超过10mm7~10mmD、不小过10mm7~10mm正确答案：D3.楼板层通常由( )组成。
A、面层、楼板、地坪B、面层、楼板、顶棚C、垫层、梁、楼板D、支撑、楼板、顶棚正确答案：B4.标高的单位是( )A、mB、kmC、cmD、mm正确答案：A5.若一条直线既平行于V面又平行于H面,则这条直线是( )。
A、水平线B、正平线C、侧平线D、一般位置线正确答案：C6.下列屋顶坡度的表示方法，那一项是错误的。
( )A、1/5、1/10；B、2%、3%；C、0.2、0.1；D、20°、30°。
正确答案：C7.一般建筑跨度30m以上的大跨度建筑采用( )结构。
A、空间B、框架C、板墙D、砌体正确答案：A8.楼梯中间平台下要通行一般其净高度不小于( )。
A、2000mmB、1900mmC、2100mmD、2200mm正确答案：A9.为防止建筑物因沉降不均匀而发生不规则破坏，所设置的缝隙为( )。
A、伸缩缝B、分仓缝C、沉降缝D、防震缝正确答案：C10.已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的( )？A、点M位于点N正后方B、点M位于点N正左方C、点M位于点N正上方D、点M位于点N正下方正确答案：C11.为增强建筑物的整体刚度可采取设置( )等措施。
A、勒脚B、圈梁C、预制板D、变形缝正确答案：B12.通常楼梯的踏步数量应该控制在( )。

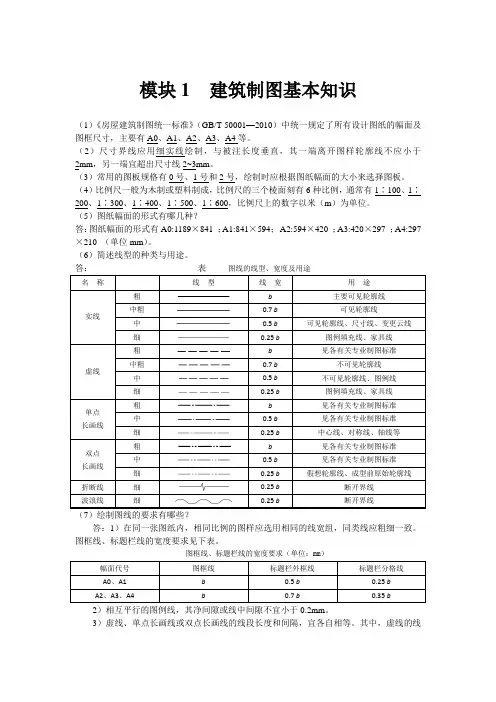

《建筑识图与构造》(上交大)课后习题与答案模块1 建筑制图基本知识（1）《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规定了所有设计图纸的幅面及图框尺寸，主要有A0、A1、A2、A3、A4等。
（2）尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于 2mm，另一端宜超出尺寸线2~3mm。
（3）常用的图板规格有0号、1号和2号，绘制时应根据图纸幅面的大小来选择图板。
（4）比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以米（m）为单位。
（5）图纸幅面的形式有哪几种？答：图纸幅面的形式有A0:1189×841 ；A1:841×594； A2:594×420 ；A3:420×297 ；A4:297×210 （单位mm）。
（6）简述线型的种类与用途。
答：表图线的线型、宽度及用途名称线型线宽用途实线粗 b 主要可见轮廓线中粗0.7 b可见轮廓线中0.5 b可见轮廓线、尺寸线、变更云线细0.25 b图例填充线、家具线虚线粗 b 见各有关专业制图标准中粗0.7 b不可见轮廓线中0.5 b不可见轮廓线、图例线细0.25 b图例填充线、家具线单点长画线粗b见各有关专业制图标准中0.5 b见各有关专业制图标准细0.25 b中心线、对称线、轴线等双点长画线粗b见各有关专业制图标准中0.5 b见各有关专业制图标准细0.25 b假想轮廓线、成型前原始轮廓线折断线细0.25 b断开界线波浪线细0.25 b断开界线（7）绘制图线的要求有哪些？答：1）在同一张图纸内，相同比例的图样应选用相同的线宽组，同类线应粗细一致。
图框线、标题栏线的宽度要求见下表。
图框线、标题栏线的宽度要求（单位：mm）幅面代号图框线标题栏外框线标题栏分格线A0、A1 b0.5 b0.25 bA2、A3、A4 b 0.7 b0.35 b2）相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。
建筑识图与构造习题及答案一、单选题（共65题，每题1分，共65分）1.空间三面投影体系中，三个投影轴间的关系是( )。
A、在同一平面内B、平行C、垂直D、交叉正确答案：C2.地下室采用防潮处理方案时，须在( )情况下。
A、地下水位在地下室底板标高以上B、地下水位在地下室底板标高以下C、设计最高地下水位在地下室底板标高以下D、设计最高地下水位在地下室底板标高以上正确答案：B3.柔性基础与刚性基础受力的主要区别是( )。
A、柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力B、刚性基础比柔性基础能承受更大的拉力C、柔性基础比刚性基础能承受更大的荷载D、柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力正确答案：D4.建筑物及其构配件在装修、抹灰以后表面的相对标高称为( )。
A、绝对标高B、结构标高C、相对标高D、建筑标高正确答案：D5.内墙面抹灰类装修，一般包括水泥砂浆，混合砂浆及( )。
A、纸筋灰B、水刷石C、花岗岩D、干粘石正确答案：A6.通常，( )式的采光均匀度最差。
A、混合采B、双侧采C、天窗采光D、单侧采光正确答案：D7.建筑平面图不包括( )。
A、标准层平面图B、基础平面图C、首层平面图D、屋顶平面图正确答案：B8.民用建筑中，建筑高度不大于( )的住宅建筑为低层或多层民用建筑。
A、100m.B、27mC、54mD、24m正确答案：B9.定位轴线的端部圆圈直径为( )A、10mmB、24mmC、14mmD、没有要求正确答案：A10.屋面分格缝的间距一般不大于( )，并应位于结构变形的敏感部位。
A、9mB、12mC、3mD、6m正确答案：D11.下列不属于楼板层中附加层主要所能起的作用是( )A、承重；B、隔声；C、防水；D、保温；正确答案：A12.在砖混结构中，哪些是非承重构件( )A、门窗B、基础C、楼板D、墙体正确答案：A13.在建筑总平面图的常用图例中，对于原有建筑物外形用( )表示。
模块1 建筑制图基本知识（1）《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规定了所有设计图纸的幅面及图框尺寸，主要有A0、A1、A2、A3、A4等。
（2）尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于2mm，另一端宜超出尺寸线2~3mm。
（3）常用的图板规格有0号、1号和2号，绘制时应根据图纸幅面的大小来选择图板。
（4）比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以米（m）为单位。
（5）图纸幅面的形式有哪几种？答：图纸幅面的形式有A0:1189×841 ；A1:841×594；A2:594×420 ；A3:420×297 ；A4:297×210 （单位mm）。
（6）简述线型的种类与用途。
答：表图线的线型、宽度及用途名称线型线宽用途实线粗 b 主要可见轮廓线中粗0.7 b可见轮廓线中0.5 b可见轮廓线、尺寸线、变更云线细0.25 b图例填充线、家具线虚线粗 b 见各有关专业制图标准中粗0.7 b不可见轮廓线中0.5 b不可见轮廓线、图例线细0.25 b图例填充线、家具线单点长画线粗b见各有关专业制图标准中0.5 b见各有关专业制图标准细0.25 b中心线、对称线、轴线等双点长画线粗b见各有关专业制图标准中0.5 b见各有关专业制图标准细0.25 b假想轮廓线、成型前原始轮廓线折断线细0.25 b断开界线波浪线细0.25 b断开界线（7）绘制图线的要求有哪些？答：1）在同一张图纸内，相同比例的图样应选用相同的线宽组，同类线应粗细一致。
图框线、标题栏线的宽度要求见下表。
图框线、标题栏线的宽度要求（单位：mm）幅面代号图框线标题栏外框线标题栏分格线A0、A1 b0.5 b0.25 bA2、A3、A4 b 0.7 b0.35 b2）相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。
建筑识图与构造模拟习题+参考答案一、单选题（共100题，每题1分，共100分）1.下列的楼地面做法中，是块状材料的是（）。
A、现浇水磨石B、预制水磨石C、细石砼D、水泥砂浆正确答案：B2.砖窗台挑出长度取 ( ) 。
A、60mmB、20mmC、30mmD、120mm正确答案：A3.建筑施工的主要图样是（）。
A、轴测投影B、标高投影C、透视投影D、多面正投影正确答案：D4.关于图纸标题栏说法不正确的是（）。
A、标题栏应设在图框线的外侧B、标题栏的长边有200mm或240mm两种尺寸C、标题栏设在图样的右下角或下部D、标题栏可分为五个区正确答案：A5.平行排列的尺寸线的间距，宜为 mm，一幅图内就保持一致。
A、8B、5C、7~10D、10正确答案：C6.砖属于。
（）A、燃烧体B、易燃烧体C、非燃烧体D、难燃烧体正确答案：C7.框架梁上有架立钢筋时，架立钢筋与非贯通钢筋的搭接长度是（）。
A、300mmB、250mmC、150mmD、200mm正确答案：C8.某抗震柱，底层柱净高为4800mm，基础顶面以上不能进行钢筋连接的高度是（）。
A、柱的截面长边尺寸B、1600mmC、500mmD、柱的截面短边尺寸正确答案：B9.模数6M相应的尺寸为（）。
A、6000mmB、60000mmC、60mmD、600mm正确答案：D10.梁平法中的集中标注里（）是选注项。
A、箍筋B、梁的编号C、梁顶面标高高差D、梁的截面尺寸正确答案：C11.水平遮阳板能遮挡的太阳高度角较（），适于（）的窗口。
A、小、南向B、小、东西向C、大、东西向D、大、南向正确答案：D12.在住宅及公共建筑中，楼梯形式应用最广的是（）A、直跑楼梯B、扇形楼梯C、双跑平行楼梯D、双跑直角楼梯13.以下说法错误的是（）。
A、泛水应有足够的高度，一般不小于250mmB、女儿墙与刚性防水层间留分格缝，可有效地防止其开裂C、泛水应嵌入立墙上的凹槽内并用水泥钉固定D、刚性防水层内的钢筋在分格缝处不应断开正确答案：D14.图幅就是（）的大小。
模块1 建筑制图基本知识（1）《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规定了所有设计图纸的幅面及图框尺寸，主要有A0、A1、A2、A3、A4等。
（2）尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于 2mm ，另一端宜超出尺寸线2~3mm 。
（3）常用的图板规格有0号、1号和2号，绘制时应根据图纸幅面的大小来选择图板。
（4）比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以米（m ）为单位。
（5答：图纸幅面的形式有A0:1189×841 ；A1:841×594； A2:594×420 ；A3:420×297 ；A4:297×210 （单位mm ）。
（6答： 表 图线的线型、宽度及用途 名称线 型 线 宽 用 途 实线 粗b 主要可见轮廓线 中粗0.7 b 可见轮廓线 中0.5 b 可见轮廓线、尺寸线、变更云线 细0.25 b 图例填充线、家具线 虚线 粗b 见各有关专业制图标准 中粗0.7 b 不可见轮廓线 中0.5 b 不可见轮廓线、图例线 细0.25 b 图例填充线、家具线 单点长画线 粗 b 见各有关专业制图标准 中0.5 b 见各有关专业制图标准 细0.25 b 中心线、对称线、轴线等 双点 长画线 粗b 见各有关专业制图标准 中0.5 b 见各有关专业制图标准 细0.25 b 假想轮廓线、成型前原始轮廓线 折断线 细0.25 b 断开界线 波浪线细 0.25 b 断开界线 （7答：1）在同一张图纸内，相同比例的图样应选用相同的线宽组，同类线应粗细一致。
图框线、标题栏线的宽度要求见下表。
图框线、标题栏线的宽度要求（单位：mm ） 幅面代号图框线 标题栏外框线 标题栏分格线 A0、A1b 0.5 b 0.25 b A2、A3、A4 b 0.7 b 0.35 b2）相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm 。
建筑识图与构造习题集答案建筑识图与构造习题集答案建筑识图与构造是建筑学专业的一门重要课程，它涉及到建筑设计和施工的方方面面。
通过学习建筑识图与构造，学生可以了解建筑的各种图纸和施工细节，掌握建筑的构造原理和技术要求。
在学习过程中，习题集是非常重要的辅助教材，它可以帮助学生巩固所学知识，提高解题能力。
下面是建筑识图与构造习题集的一些典型题目及其答案。
题目一：请解释建筑平面图中的比例尺是什么意思？答案：建筑平面图是建筑设计师用来表达设计意图和构造细节的重要工具。
为了使平面图能够准确地表达设计尺寸和比例关系，设计师会在平面图上标注比例尺。
比例尺是指平面图上的长度与实际长度之间的比值关系。
比如，如果平面图上标注的比例尺是1:100，那么图上的1毫米表示实际长度的100毫米。
比例尺的选择要根据图纸的大小和内容来确定，通常会选择能够清晰表达设计意图的比例尺。
题目二：请解释建筑立面图中的标高线是什么意思？答案：建筑立面图是建筑设计师用来表达建筑外观和立面细节的重要工具。
为了使立面图能够准确地表达建筑高度和标高关系，设计师会在立面图上标注标高线。
标高线是指建筑各个部位的高度相对于某一基准点的高度差。
通过标高线，可以清晰地了解建筑的层高、楼层分布和各个部位的高度差。
标高线的选择要根据建筑的实际情况和设计要求来确定，通常会选择能够准确表达建筑高度关系的标高线。
题目三：请解释建筑剖面图中的剖面线是什么意思？答案：建筑剖面图是建筑设计师用来表达建筑内部结构和构造细节的重要工具。
为了使剖面图能够准确地表达建筑内部结构和构造关系，设计师会在剖面图上标注剖面线。
剖面线是指建筑在某一平面上被切割后的截面线。
通过剖面线，可以清晰地了解建筑的空间结构、构造方式和各个部位的连接关系。
剖面线的选择要根据建筑的实际情况和设计要求来确定，通常会选择能够准确表达建筑内部结构和构造关系的剖面线。
题目四：请解释建筑细部图中的细部标注是什么意思？答案：建筑细部图是建筑设计师用来表达建筑细节和施工要求的重要工具。
《建筑识图与房屋构造》课后习题答案（1）第一章制图基本知识1、什么是投影？投影分为几类？形体的影子就发展成为能满足生产需要的投影图，简称投影。
分为中心投影和平行投影。
2、正投影有哪些特点？1）真实性2）积聚性3）类似性4）从属性5）定比性6）平行不变性3、什么是三等关系？V、H两面投影都反映形体的长度，展开后所反映形体的长度不变，因此画图时必须使它们左右对齐，即“长对正”的关系；同理，H、W面投影都反映形体的宽度，有“宽相等”的关系；V、W面投影都反映形体的高度，有“高平齐”的关系，总称为“三等关系”。
4、形体的三面投影图是怎样形成的?将形体置于三面投影体系中，且形体在观察者和投影面之间。
形体靠近观察者一面称为前面，反之称为后面。
由观察者的角度出发，定出形体的左、右、上、下四个面。
由安放位置可知，形体的前、后两面均与V面平行，顶底两面则与H面平行。
用三组分别垂直于三个投影面的投射线对形体进行投影，就得到该形体在三个投影面上的投影。
5、点的投影和坐标有怎样的关系?把三投影面体系当作直角坐标系，则各投影面就是坐标面，各投影轴就是坐标轴,点到三个投影面的距离，就是相应的坐标数值。
空间A点的坐标可表示为: A (X,Y,Z)；而点的每个投影只反映两个坐标，其投影与坐标的关系如下：（1）A点的H面投影a可反映该点的X和Y坐标；（2）A点的V面投影a′可反映该点的X和Z坐标；（3）A点的W面投影a″可反映该点的Y和Z坐标6、如何判别两点的相对位置?空间两点的相对位置是以其中某一点为基准来判断另一点在该点的前后、左右、上下的位置，这可用点的坐标值的大小或两点的坐标差来判定。
具体的说就是：X坐标大者在左边，X坐标小者在右边；Y坐标大者在前边，Y坐标小者在后边；Z坐标大者在上边，Z坐标小者在下边。
7.什么是重影点? 如何判别重影点的可见性?当空间两点位于某一投影面的同一投射线上时，则此两点在该投影面上的投影重合，此两点称为对该投影面的重影点。
模块1 建筑制图基本知识（1）《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规定了所有设计图纸的幅面及图框尺寸，主要有A0、A1、A2、A3、A4等。
（2）尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于 2mm ，另一端宜超出尺寸线2~3mm 。
（3）常用的图板规格有0号、1号和2号，绘制时应根据图纸幅面的大小来选择图板。
（4）比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以米（m ）为单位。
（5答：图纸幅面的形式有A0:1189×841 ；A1:841×594； A2:594×420 ；A3:420×297 ；A4:297×210 （单位mm ）。
（6答： 表 图线的线型、宽度及用途 名称线 型 线 宽 用 途 实线 粗b 主要可见轮廓线 中粗0.7 b 可见轮廓线 中0.5 b 可见轮廓线、尺寸线、变更云线 细0.25 b 图例填充线、家具线 虚线 粗b 见各有关专业制图标准 中粗0.7 b 不可见轮廓线 中0.5 b 不可见轮廓线、图例线 细0.25 b 图例填充线、家具线 单点长画线 粗 b 见各有关专业制图标准 中0.5 b 见各有关专业制图标准 细0.25 b 中心线、对称线、轴线等 双点 长画线 粗b 见各有关专业制图标准 中0.5 b 见各有关专业制图标准 细0.25 b 假想轮廓线、成型前原始轮廓线 折断线 细0.25 b 断开界线 波浪线细 0.25 b 断开界线 （7答：1）在同一张图纸内，相同比例的图样应选用相同的线宽组，同类线应粗细一致。
图框线、标题栏线的宽度要求见下表。
图框线、标题栏线的宽度要求（单位：mm ） 幅面代号图框线 标题栏外框线 标题栏分格线 A0、A1b 0.5 b 0.25 b A2、A3、A4 b 0.7 b 0.35 b2）相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm 。
3）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。
其中，虚线的线段长为3～6mm，间隔为0.5～1mm；单点画线或双点画线的线段长为15~20mm，间隔为2～3mm。
4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
5）单点长画线或双点长画线的两端不应是点。
点画线与点画线交接点或点画线与其他图线交接时，应是线段交接，如图(a)所示。
6）虚线与虚线交接或虚线与其他图线交接时，应是线段交接，如图1-5(b)所示。
虚线为实线的延长线时，不得与实线相接。
(a)点画线交接(b)虚线与其他线交接7）图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字、数字等的清晰。
（8答：绘图时常使用的工具及用品包括图板、丁字尺、比例尺、三角板、曲线板、圆规与分规、图纸、砂纸和排笔、绘图笔、擦图片与橡皮等。
模块2 投影的基本原理（1）根据投影中心距离投影面远近的不同，投影分为中心投影和平行投影两类。
（2）物体在侧立投影面上的投影为侧面投影，反映形体的宽度和高度。
（3）建筑工程物体是由不同的基本体组成的，不管其复杂程度如何，抽象成几何体后，它们都可以看成是由点、直线和平面这些基本元素形成的。
要正确地绘制和识读建筑形体的投影图，必须先掌握组成建筑形体的基本元素的投影规律和投影特性。
（4）直线与平面、平面与平面的相对位置有平行、相交和垂直三种情况。
（5）直线与平面相交有一个交点，其交点必是直线与平面的共有点，它既在直线上又在平面上，具有双重的从属关系。
（6）透视图绘制较复杂，形体的尺寸不能在投影图中度量和标注，不能作为施工的依据，仅用于建筑及室内设计等方案的比较以及美术、广告等。
（7）平面体是由若干个平面所围成的形体，是具有长度、宽度、高度三个方向尺度的几何体，它的每个表面都是平面。
（8）棱锥的底面是多边形，各个棱面都是有一个公共顶点的三角形。
（9）常见的曲面体有圆柱、圆锥、圆球等。
由于这些物体的曲表面均可看成是由一根动线绕着一固定轴线旋转而成的，故这类形体又称为回转体。
（10）组合体的形状、结构之所以复杂，是因为它是由几个基本形体组合而成的。
根据基本形体的组合方式的不同，通常可将组合体分为叠加式组合体、切割式组合体和混合式组合体三种。
（11）平面投影的特性答：平面投影的特性有真实性（全等性）、积聚性、类似性、平行性、从属性和定比性。
（12答：工程中常用的投影图有正投影图、透视投影图、标高投影图和轴测投影图。
（13）直线与投影面之间按相对位置的不同可分为哪几种直线?它们的投影特性是什么？答：直线与投影面之间按相对位置的不同可分一般位置直线、投影面平行线和投影面垂直线。
一般位置直线的投影特性为：一般位置直线的三个投影均倾斜于投影轴，均不反映实长，也无积聚性；三个投影与投影轴的夹角均不反映直线与投影面的夹角。
投影面平行线的投影特性：1）直线在与其平行的投影面上的投影反映实长。
2）其他投影平行于相应的投影轴。
3）反映实长的投影与投影轴的夹角等于空间直线对其他两个非平行投影面的倾角。
投影面垂直线的投影特性：1）投影面垂直线在与其垂直的投影面上的投影积聚成为一个点。
2）在另外两个投影面上的投影分别垂直于相应的投影轴，并反映实长。
（14）简述长方体的投影原理及投影分析。
答：投影原理：水平投影反映反映长方体的长度和宽度；正立投影反映了长方体的长度和高度、侧立投影反映了长方体的宽度和高度。
投影分析：坐标系中立放长方体，它的底面、顶面平行于水平面，各侧棱均垂直于水平面，故在水平面上四边形是其底面的实形；正面、侧面投影的矩形外轮廓是长方体两个侧面的类似形投影，两条竖线是侧棱的实长，是长方体的实际高度。
（15）确定组合体在投影体系中的位置的原则有哪些？答：确定组合体在投影体系中的位置的原则有符合平稳原则；符合工作位置；摆放的位置要尽可能多地显示特征轮廓，最好使其主要特征面平行于基本投影面；选择比例与图幅；确定投影图数量；作投影图。
模块3 建筑与结构施工图（1）施工图按照专业分工的不同，可分为建筑施工图、结构施工图和设备施工图。
（2）图样的比例应为图形与实物相对应的线性尺寸之比，用符号“∶”表示。
（3）新建建筑物外形用粗实线表示，原有建筑物外形用细实线表示，拆除建筑物外形用带叉号的细实线表示，拟建建筑物外形用中粗虚线表示。
（4）一层平面图也叫底层平面图或首层平面图，是指±0.000地坪所在的楼层的平面图。
它除表明该层的内部形状外，还画有室外的台阶（坡道）、花池、散水和雨水管的形状和位置，以及剖面的剖切符号，以便与剖面图对照查阅。
为了更加精确地确定房屋的朝向，在底层平面图上应加注指北针，其他层平面图上可以不再标出。
（5）立面图主要反映房屋的体型，门窗形式和位置，长、宽、高的尺寸和标高等。
（6）剖面图的剖切部位应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的剖切位置。
（7）在建筑平面图、立面图、剖面图中，凡需绘制详图的部位均应画上索引符号，而在所画出的详图上则应编上相应的详图符号。
（8）建筑施工图的编排顺序有何要求？答：施工图一般的编排顺序是：图纸目录、设计总说明（首页）、建筑施工图、结构施工图、设备施工图等。
各专业的施工图，应按图纸内容的主次关系系统地排列。
例如，基本图在前，详图在后；全局性的图在前，局部图在后；布置图在前，构件图在后；先施工的图在前，后施工的图在后等。
（9）建筑平面图有哪些种类？简述建筑平面图的基本内容。
答：建筑平面图包括地层平面图、中间标准层平面图、顶层平面图和其他平面图。
除了上面的几种外，还应包括屋顶平面图和局部平面图。
建筑平面土的基本内容包括：1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。
2）走廊、楼梯位置及尺寸。
3）门窗位置、尺寸及编号。
门的代号是M，窗的代号是C。
在代号后面写上编号，同一编号表示同一类型的门窗。
如M-1；C-1。
4）台阶、阳台、雨篷、散水的位置及细部尺寸。
5）室内地面的高度。
6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅。
（10）简述建筑立面图的基本内容及绘图步骤。
答：基本内容包括立面图主要反映房屋的体型，门窗形式和位置，长、宽、高的尺寸和标高等，在该视图中，只画可见轮廓线，不画内部不可见的虚线。
绘图步骤：1）画出室外地面线及房屋的勒脚、台阶、花池、门窗、雨篷、阳台、室外楼梯、2）墙柱、檐口、屋顶、雨水管、墙面分格线等内容。
3）标注外墙各主要部位的标高。
4）标注建筑物两端的定位轴线及其编号。
5）标注索引符号。
（11）建筑剖面图的基本内容有哪些？其绘制要求有哪些？答：剖面图的基本内容和绘制要求如下：1）表示被剖切到的墙、柱、门窗洞口及其所属定位轴线。
剖面图的比例应与平面图、立面图的比例一致，因此在1∶100的剖面图中一般也不画材料图例，而用粗实线表示被剖切到的墙、梁、板等轮廓线，被剖断的钢筋混凝土梁、板等应涂黑表示。
2）表明未被剖切到的可见的构配件。
在剖面图中，主要表达的是剖切到的构配件的构造及其做法，对于未剖切到的可见的构配件，也是剖面图中不可缺少的部分，但不是表现的重点，常用细实线来表示，其表达方式与立面图中的表达方式基本一样。
3）表明竖直方向的尺寸和标高。
外墙一般标注三道尺寸（从外到内分别为建筑物的总高度、层高尺寸、门窗洞的尺寸），以注明构件的形状和位置。
标高应标注被剖切到的所有外墙门窗口的上下标高，室外地面标高，檐口、女儿墙顶以及各层楼地面的标高。
4）表示室内底层地面、各层楼面及楼层面、屋顶、门窗、楼梯、阳台、雨篷、防潮层、踢脚板、室外地面、散水、明沟及室内外装修等剖切到或能见到的内容。
5）表示楼地面、屋顶各层的构造。
一般可用多层共用引出线说明楼地面、屋顶的构造层次和做法。
如果另画详图或已有构造说明（如工程做法表），则在剖面图中用索引符号引出说明。
6）详图索引符号。
由于比例的限制，剖面图中表示的配构件都只是示意性的图样，具体的构造做法等则需要在剖面图中标出索引符号，在大比例详图中另外表示。
7）对于剖面图中不能用图样的方式表达清楚的地方，应加以适当的施工说明来注释。
（12答：建筑详图既可以是平、立、剖面图中某一局部的放大图，也可以是建筑物某一局部的放大剖面图。
关于某些建筑构造或构件的通用做法，可采用国家或地方制定的标准图集（册）或通用图集（册）中的图纸，一般在图中通过索引符号加以注明，不需要另画详图。
模块4 房屋构造基础（1）房屋建筑通常由基础、墙或柱、楼板层、屋顶、楼梯、门窗、地坪七个主要构造部分组成。
（2）按建筑物使用性质分类，建筑物可分为民用建筑、工业建筑、农业建筑三类。
