备用电源自动投入装置及接线方式(分享借鉴)

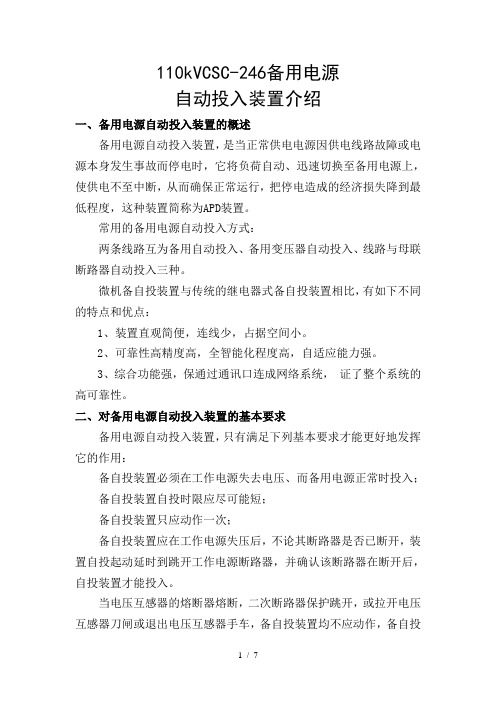

110kVCSC-246备用电源自动投入装置介绍一、备用电源自动投入装置的概述备用电源自动投入装置，是当正常供电电源因供电线路故障或电源本身发生事故而停电时，它将负荷自动、迅速切换至备用电源上，使供电不至中断，从而确保正常运行，把停电造成的经济损失降到最低程度，这种装置简称为APD装置。

常用的备用电源自动投入方式：两条线路互为备用自动投入、备用变压器自动投入、线路与母联断路器自动投入三种。

微机备自投装置与传统的继电器式备自投装置相比，有如下不同的特点和优点：1、装置直观简便，连线少，占据空间小。

2、可靠性高精度高，全智能化程度高，自适应能力强。

3、综合功能强，保通过通讯口连成网络系统，证了整个系统的高可靠性。

二、对备用电源自动投入装置的基本要求备用电源自动投入装置，只有满足下列基本要求才能更好地发挥它的作用：备自投装置必须在工作电源失去电压、而备用电源正常时投入；备自投装置自投时限应尽可能短；备自投装置只应动作一次；备自投装置应在工作电源失压后，不论其断路器是否已断开，装置自投起动延时到跳开工作电源断路器，并确认该断路器在断开后，自投装置才能投入。

当电压互感器的熔断器熔断，二次断路器保护跳开，或拉开电压互感器刀闸或退出电压互感器手车，备自投装置均不应动作，备自投装置还通过进线断路器电流检测，在进线侧无压无流的情况下，备自投装置才动作。

备自投装置应躲过因任何原因引起母线电压下降的时间，这种情况是指母线电压在短时间内恢复正常，因而要求备自投装置延时时限应大于最长的外部故障切除时间。

三、备用自投装置的工作方式电力系统中，一次系统的运行方式可能会根据需要而变动。

为了适应一次系统，备用自投也有多种运行方式，但基本上都遵循以下的总则：备自投动作前，系统必须工作于特定的运行方式，称为充电方式。

其中的条件包括母线有压、工作电源合闸、备用线电压正常，在一次故障中，备自投装置只允许动作一次。

启动条件一般是母线失压、工作电源跳闸。

• 188•2）确定网络拓扑结构在BP 网络中，隐含层的节点数设计直接关系着训练的性能，如果设计的隐含层节点数目过多还会出现“过拟合”现象，因此，隐含层的节点设计十分重要，在保证网络的训练精度和泛化能力的前提下，尽可能减少隐含层的节点数目。

经分析，输入层的节点数为16，输出层节点数为3。

3）神经网络的训练训练使一个优化的过程，通过训练可以确定样本数据中包含的规律，但是要注意训练结果的精度，设置合理的权值，初始权值在-0.3到0.3之间。

4）确定合理的网络模型为了提高神经网络的训练精度，降低误差，寻找最优解，神经网络中的权值要相应进行改变，进一步确定这个神经网络结构的最合适的连接权值。

4.2 BP算法实现步骤BP 算法实现步骤如下：1）参数初始化；2）输入训练样本集；3）计算各层输出；4）计算网络输出误差；5）计算各层误差信号；6）判断网络总误差是否达到精度要求，若满足，则训练结束，否则转到7）；7）调整各层权值；8）转到步骤3）。

4.3 应用分析在系统应用之前首先运用BP 算法和大量的数据样本，构建一个三层的神经网络结构，输入层的节点数为16，输出层节点数为3，传递函数采用sigmoid 函数，并根据特增苦对网络权值进行训练，使其趋于稳定控制在误差范围之内。

BP 神经网络算法的主要的构成如下：void Bp_train(double p[trainnum][innode],double t[trainnum][outnode])用于 BP 神经网络的训练。

void Bp_readtrain()用于读取权值。

double w[innode][hidenode] 记录隐含节点权值。

double rate_t1 表示输入层到隐层的权值学习率。

double Result[outnode]表示 Bp 神经网络输出。

构建好BP 网络之后，使用Winpcap/snort 捕获数据包文件，每一个数据集文件中2000个数据（1000个正常数据，1000个异常数据），对这些数据进行训练和测试，正确检测样本数为1856，将异常行为检测成正确的样本数为87，将正常行为检测成异常的样本数为81，BP 算法网络入侵检测的正确率为1856/2000=92.8%，漏报率=87/2000=4.35%，误报率=81/2000=4.05%，由此可知，经过BP 算法训练之后的神经网络入侵检测系统的应用效果较好，检测的正确率高，误报率和漏报率低。

目录第一章系统概述 (1)1.1适用范围 (1)1.2主要特点 (1)第二章技术参数 (2)2.1通用参数 (2)2.2电气性能 (3)2.2.1绝缘电阻 (3)2.2.2介质强度 (3)2.2.3冲击电压 (3)2.2.4抗电磁干扰性能 (3)2.3保护、测控、通讯参数 (4)第三章装置功能 (5)第四章装置原理 (6)4.1HN-2013A的控制及保护原理 (6)4.1.1两段定时限过流保护 (8)4.1.2过负荷联切保护 (8)4.1.3合闸后加速保护 (8)4.2HN-2013B电源备自投原理 (9)4.2.1分段备自投原理说明 (9)4.2.2进线备自投原理说明 (11)4.2.3变压器备自投 (14)4.2.4自识别备自投 (18)4.3PT断线 (19)4.4位置监测 (19)4.5遥控功能 (19)4.6定值的整定原则 (20)4.6.1无压元件 (20)4.6.2有压元件 (20)4.6.3无流元件 (20)4.7定值清单 (21)4.8测量功能 (23)4.8.1遥测采集和计算 (23)4.8.2遥信采集 (23)4.9通讯 (25)4.10对时 (25)4.11统计 (25)4.12自检功能 (25)第五章硬件说明 (26)5.1整体配置 (26)5.2面板说明 (26)5.2.1液晶显示屏 (27)5.2.2信号指示灯 (27)5.2.3调试口 (27)5.2.4按键 (27)5.3显示说明 (29)5.4模件说明 (32)5.5机械结构 (34)5.6背板布局及端子号 (34)5.7装置硬件接线图 (34)第六章安装调试与投运 (35)6.1安装前检查 (35)6.2装置通电检查 (35)6.3投运说明及注意事项 (35)第七章订货须知 (36)第一章系统概述1.1 适用范围HN-2013A/B微机备用电源自动投入装置是在总结近十年来本公司电力系统微机控制及保护的研发和工程经验的基础上，参考国内外相关成果，应用先进的软、硬件技术和专利抗干扰技术研制而成，符合继电保护的四统一的要求，适用于110V及以下电压等级电站需要备用电源自动投入的场合。

备用电源自动投入装置本章要点1.备用电源自动投入装置的作用。

2.对备用电源自动投入装置的要求。

3.备用电源自动投入装置的原理接线图及动作行为分析。

第一节备用电源自动投入装置的作用电力系统许多重要场合对供电可靠性要求很高，采用备用电源自动投入装置是提高供电可靠性的重要方法。

所谓备用电源自动投入装置，就是当工作电源因故障被断开后，能自动将备用电源迅速投入工作的装置，简称AAT装置。

图2-1所示为电力系统使用AAT装置的几种典型一次接线图。

图2-1 (a)所示为备用变压器自动投入的典型一次接线图。

图中T1为工作变压器，T0为备用变压器。

正常情况下1QF、2QF闭合，T1投入运行，3QF、4QF 断开，T0不投入运行，工作母线由T1供电；当工作变压器T1发生故障时，T1的继电保护动作，使1QF、2QF断开，然后AAT装置动作将3QF、4QF迅速闭合，使工作母线上的用户由备用变压器T0重新恢复供电。

又如图2-1（f)所示的接线，正常情况下变电所的I段和II段母线分别由线路L-1和L-2供电，分段断路器3QF断开。

当线路L-l发生故障时，线路L-1的继电保护动作将断路器4QF, 2QF断开，然后AAT装置动作将分段断路器3QF迅速闭合，使接在I段母线上的用户由线路L-2重新恢复供电。

比较图2-1中各种使用AAT装置的典型一次接线图可知，其备用电源的备用方式有所不同，其中第一种备用方式是装设正常情况下断开着的备用电源（用备用变压器或备用线），如图2-1 (a)、（b)、（c）、(d)所示，称明备用方式。

其特点是备用可靠性高，广泛用于发电厂厂用电和变电所所用电。

为提高备用电源的利用率，一个备用电源可同时作为两段或几段工作电源的备用。

另外一种备用方式是不装设正常情况下断开着的备用电源，而是在正常情况下工作的分段母线间，靠分段断路器取得相互备用，如图2-1（e）、（f）所示，称暗备用方式。

在暗备用方式中，每个工作电源的容量应根据两个分段母线的总负荷来考虑，否则在AAT动作后，要减去相应负荷。

备用电源自动投入装置及接线方式洛阳理工学院备用电源自动投入装置原理及接线方式专业：电气工程及其自动化专业班级：电气35班学号：B12043506学生姓名：皇甫晓晓完成时间： 2021年11月15日《电力系统自动装置》课程论文评分表序号 1 评分项分数论文的结构与格式 15分 2 3 语言组织10分切题（符合课程）25 分 4 内容合理能用20 论文总成绩摘要随着经济建设的发股，我国电力系统的规模日益扩大，发电设备的容量也相应增大．系统运行方式的变化越来越频繁。

为了更好地保证电力系统的安全、经济运行并保证电能质量，电力系统自动装置及其技术得到广泛应用并日益发展，同时也促进电力系统自动控制技术的不断提高。

与其他产品不同，电能的生产、传输、分配和消耗在同一时刻完成，遵循功率平衡原则。

所以发电厂、变电所、输配电线路和用户构成的电力系统是一个有机的整体，在运行中任何一个环节出现问题，都会影响到电力系统的稳定运行，严重时会造成恶性事故，导致整个系统崩溃。

为了取得更大的经济效益，电力网规模越来越庞大、发电机容量也越来越大，因此为了满足电力系统运行的要求，电力系统必须借助于自动装置来完成别电力系统及其设备监视、控制、保护和信息传递。

因此自动化技术就成了必不可少的手段。

二、电力系统自动控制的总目标和主要内容电力系统自动控制酌总目标是：保证供电质量，提高供电的可靠性，实现电力系统的安全经济运行。

为了实现这个总目标，电力系统自动控制的任务有以下几个方面。

1．电力系统自动监视和控制 2．电厂动力机械自动控制3．电力系统主要电力设备的自动控制近年来，由于控制理论、信息沦等方面的成就，大规模、超大规模集成电子器件不断推出；计算机技术和数据通信技术的发展，自动控制技术正发生着日新月异的变化；计算机控制技术在电力系统自动装置中得到广泛应用。

关键词：电力系统自动控制可靠性引言在电力系统中．很多用户和用电设备是由单电源的辐射形网络供电的。
