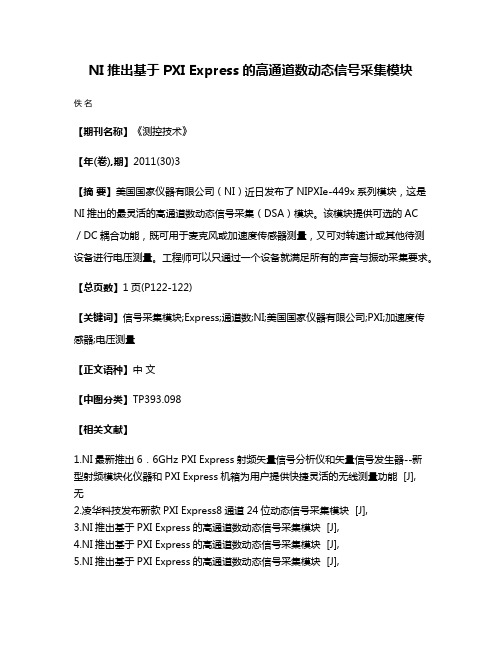

NI推出基于PXI Express的高通道数动态信号采集模块
佚名
【期刊名称】《测控技术》
【年(卷),期】2011(30)3
【摘要】美国国家仪器有限公司（NI）近日发布了NIPXIe-449x系列模块，这是NI推出的最灵活的高通道数动态信号采集（DSA）模块。
该模块提供可选的AC
／DC耦合功能，既可用于麦克风或加速度传感器测量，又可对转速计或其他待测设备进行电压测量。
工程师可以只通过一个设备就满足所有的声音与振动采集要求。
【总页数】1页(P122-122)
【关键词】信号采集模块;Express;通道数;NI;美国国家仪器有限公司;PXI;加速度传感器;电压测量
【正文语种】中文
【中图分类】TP393.098
【相关文献】
1.NI最新推出6．6GHz PXI Express射频矢量信号分析仪和矢量信号发生器--新
型射频模块化仪器和PXI Express机箱为用户提供快捷灵活的无线测量功能 [J],
无
2.凌华科技发布新款PXI Express8通道24位动态信号采集模块 [J],
3.NI推出基于PXI Express的高通道数动态信号采集模块 [J],
4.NI推出基于PXI Express的高通道数动态信号采集模块 [J],
5.NI推出基于PXI Express的高通道数动态信号采集模块 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

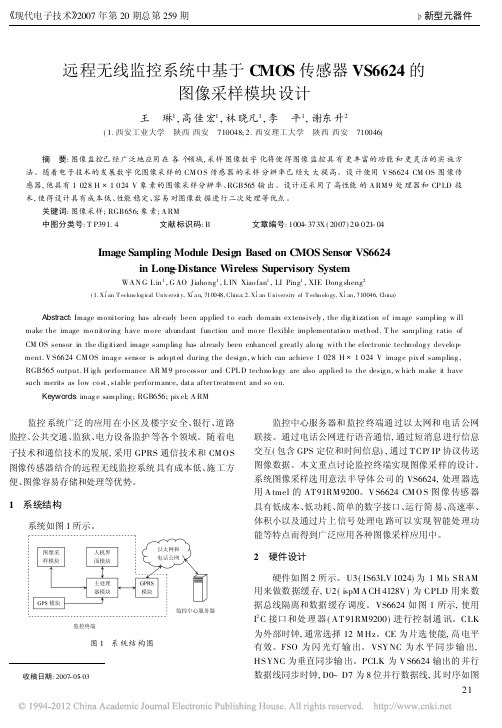

远程无线监控系统中基于CMOS 传感器VS6624的图像采样模块设计王 琳1,高佳宏1,林晓凡1,李 平1,谢东升2(1.西安工业大学 陕西西安 710048;2.西安理工大学 陕西西安 710046)摘 要:图像监控已经广泛地应用在各个领域,采样图像数字化将使得图像监控具有更丰富的功能和更灵活的实施方法。
随着电子技术的发展数字化图像采样的CM O S 传感器的采样分辨率已经大大提高。
设计使用V S6624CM OS 图像传感器,他具有1028H @1024V 象素的图像采样分辨率、RGB565输出。
设计还采用了高性能的A RM 9处理器和CP LD 技术,使得设计具有成本低、性能稳定、容易对图像数据进行二次处理等优点。
关键词:图像采样;RGB656;象素;A RM中图分类号:T P391.4 文献标识码:B 文章编号:1004-373X (2007)20-021-04Image Sampling Module Design Based on C MOS Sensor VS6624in Long -Distance Wireless Supervisory SystemWA N G L in 1,G AO Jiaho ng 1,L IN Xiao fan 1,LI Ping 1,XIE Dong sheng 2(1.Xi c an T echno log i cal Uni v ersi t y,Xi c a n,710048,China;2.Xi c an University of T echnolo gy,Xi c an,710046,Chi na)Abstract :Image mo nitor ing has alr eady been applied t o each do main ex tensively ,the dig itization o f image sampling w ill make the image mo nitor ing have mo re abundant function and mo re flexible implementatio n method.T he sampling r atio of CM OS sensor in the dig itized image sampling has already been enhanced g reatly alo ng with t he electr onic technolog y develo p -ment.V S6624CM OS imag e sensor is ado pt ed dur ing the design,w hich can achieve 1028H @1024V imag e pix el sampling ,RGB565output.H ig h perfo rmance AR M 9pro cessor and CPL D techno lo gy are also applied to the desig n,w hich make it have such merits as low co st ,stable perfor mance,data after treatment and so o n.Keywords :imag e sampling ;RGB656;pix el;A RM收稿日期:2007-05-03监控系统广泛的应用在小区及楼宇安全、银行、道路监控、公共交通、监狱、电力设备监护等各个领域。
![基于PXI总线多功能采集卡的多通道波形同步输出方法[发明专利]](https://img.taocdn.com/s1/m/1db099013868011ca300a6c30c2259010202f3e4.png)
(10)申请公布号(43)申请公布日 (21)申请号 201510836286.1(22)申请日 2015.11.26G06F 9/44(2006.01)G06F 9/445(2006.01)(71)申请人中国船舶重工集团公司第七〇五研究所地址710075 陕西省西安市高新开发区高新一路18号(72)发明人屈明宝 闫彦 王敬堂 李彦李玉华(74)专利代理机构西北工业大学专利中心61204代理人王鲜凯(54)发明名称基于PXI 总线多功能采集卡的多通道波形同步输出方法(57)摘要本发明公开了一种基于PXI 总线多功能采集卡的多通道波形同步输出方法，用于解决现有多通道波形同步输出方法同步输出性能差的技术问题。
技术方案是采用模块化、层次化设计思路，利用COM 技术构建分层的服务组件，将软件的应用层、业务层、服务层单独封装，分别在检测软件的应用层、业务层及服务层构建不同组件，在组件中封装相应的功能函数，这样在测试过程中多功能采集模块模拟输出不同波形信号时，只需修改相应组件波形输出函数的设定参数即可；输出直流信号时，只需将相应组件波形输出函数的频率参数设为0即可，解决了多功能采集卡多路模拟量输出通道不能同步输出不同类型波形信号的技术难题，提高了多通道不同类型波形信号同步输出性能。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图1页CN 105487862 A 2016.04.13C N 105487862A1.一种基于PXI总线多功能采集卡的多通道波形同步输出方法，其特征在于包括以下步骤：步骤一、在服务层的驱动函数动态链接库中构建创建任务函数、波形输出函数和结束任务函数三个函数，整体打包形成动态链接库供业务层和应用层调用；其中在波形输出函数中构建四个一维数组变量，分别为通道号、通道幅值、通道频率和输出数据，通道号、通道幅值和通道频率为形式参数，数组长度为4，输出数据变量数组长度为每通道输出数据点数与通道数之积，利用特殊插值算法插值计算出各通道不同波形信号输出数值，并将其写入多功能采集卡的板载Buffer中；步骤二、在应用层调用动态链接库API中的创建任务函数，实现对多功能采集卡的初始化等操作；然后调用波形输出函数，根据需要设定不同通道及各通道幅值和频率参数，通过函数调用和参数传递，在系统时钟作用下通过触发按照设定的通道、幅值、频率同步输出板载Buffer中的数据，实现多通道不同类型波形信号的同步连续输出；步骤三、在应用层调用动态链接库API中的结束任务函数，按照要求停止不同通道波形信号的输出，释放资源。

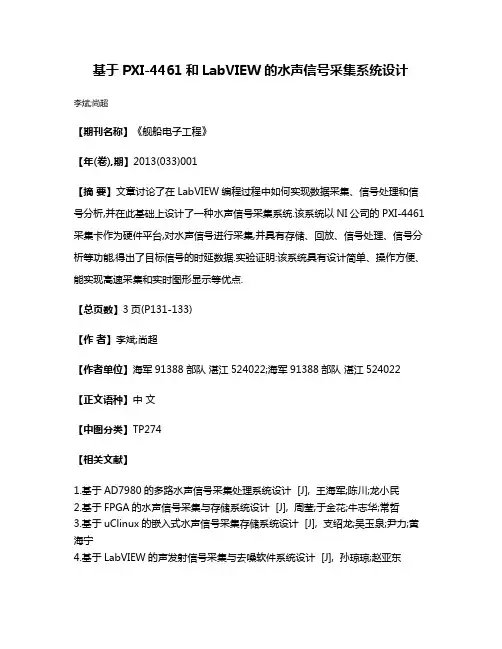

基于PXI-4461和LabVIEW的水声信号采集系统设计李斌;尚超
【期刊名称】《舰船电子工程》
【年(卷),期】2013(033)001
【摘要】文章讨论了在LabVIEW编程过程中如何实现数据采集、信号处理和信号分析,并在此基础上设计了一种水声信号采集系统.该系统以NI公司的PXI-4461采集卡作为硬件平台,对水声信号进行采集,并具有存储、回放、信号处理、信号分析等功能,得出了目标信号的时延数据.实验证明:该系统具有设计简单、操作方便、能实现高速采集和实时图形显示等优点.
【总页数】3页(P131-133)
【作者】李斌;尚超
【作者单位】海军91388部队湛江524022;海军91388部队湛江524022【正文语种】中文
【中图分类】TP274
【相关文献】
1.基于AD7980的多路水声信号采集处理系统设计 [J], 王海军;陈川;龙小民
2.基于FPGA的水声信号采集与存储系统设计 [J], 周莹;于金花;牛志华;常哲
3.基于uClinux的嵌入式水声信号采集存储系统设计 [J], 支绍龙;吴玉泉;尹力;黄海宁
4.基于LabVIEW的声发射信号采集与去噪软件系统设计 [J], 孙琼琼;赵亚东
5.基于双ARM的水声信号采集潜标控制系统设计 [J], 李广胜;秦华俊;冯师军;田甜;谢旭良;冀石磊
因版权原因，仅展示原文概要，查看原文内容请购买。

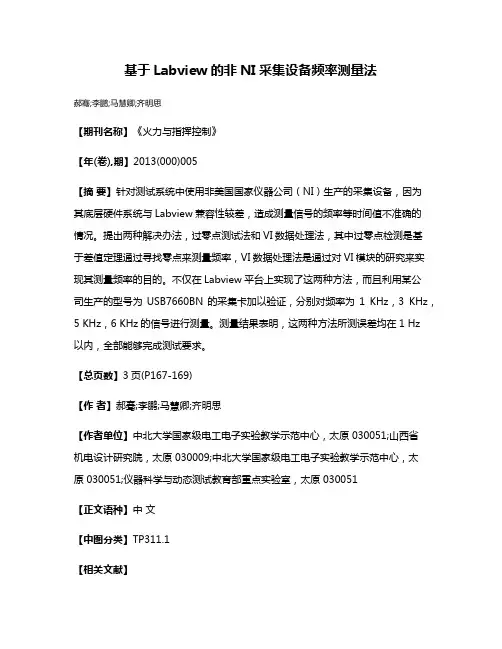

基于Labview的非NI采集设备频率测量法郝骞;李鹏;马慧卿;齐明思【期刊名称】《火力与指挥控制》【年(卷),期】2013(000)005【摘要】针对测试系统中使用非美国国家仪器公司（NI）生产的采集设备，因为其底层硬件系统与Labview兼容性较差，造成测量信号的频率等时间值不准确的情况。
提出两种解决办法，过零点测试法和VI数据处理法，其中过零点检测是基于差值定理通过寻找零点来测量频率，VI数据处理法是通过对VI模块的研究来实现其测量频率的目的。
不仅在Labview平台上实现了这两种方法，而且利用某公司生产的型号为USB7660BN的采集卡加以验证，分别对频率为1 KHz，3 KHz，5 KHz，6 KHz的信号进行测量。
测量结果表明，这两种方法所测误差均在1 Hz以内，全部能够完成测试要求。
【总页数】3页(P167-169)【作者】郝骞;李鹏;马慧卿;齐明思【作者单位】中北大学国家级电工电子实验教学示范中心，太原 030051;山西省机电设计研究院，太原 030009;中北大学国家级电工电子实验教学示范中心，太原 030051;仪器科学与动态测试教育部重点实验室，太原 030051【正文语种】中文【中图分类】TP311.1【相关文献】1.基于LabVIEW实现的HID数据采集设备应用程序 [J], 史学涛;尤富生;付峰;刘锐岗;董秀珍2.NI发布其速度最快的数据采集设备PXI-5114——全新250MS／s数字化仪／基于PC的示波器丰富了NI的数字化仪产品系列 [J], 无3.NI发布其速度快的数据采集设备PXI-5114全新250MS/s数字化仪/基于PC的示波器丰富了NI的数字化仪产品系列 [J],4.FIRST机器人竞赛选用NI CompactRIO作为下一代机器人控制系统——超过42000位参加FIRST机器人竞赛的学生使用基于NI LabVIEW的NI机器人平台来开发高级机器人应用 [J],5.NI发布其速度快的数据采集设备PXI-5114全新250MS/s数字化仪/基于PC的示波器丰富了NI的数字化仪产品系列 [J],因版权原因，仅展示原文概要，查看原文内容请购买。

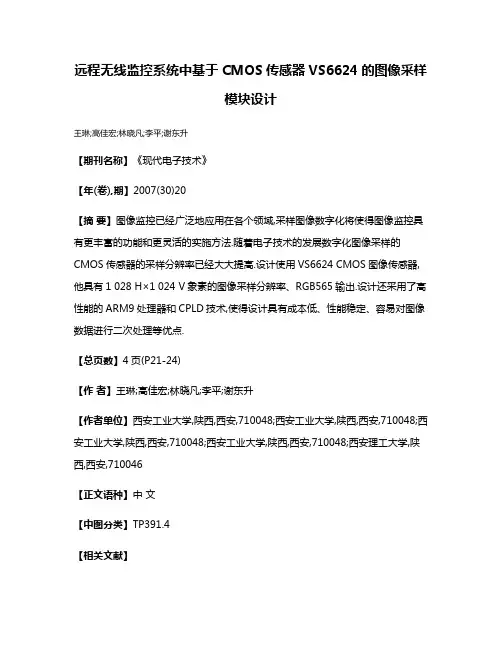

远程无线监控系统中基于CMOS传感器VS6624的图像采样
模块设计
王琳;高佳宏;林晓凡;李平;谢东升
【期刊名称】《现代电子技术》
【年(卷),期】2007(30)20
【摘要】图像监控已经广泛地应用在各个领域,采样图像数字化将使得图像监控具有更丰富的功能和更灵活的实施方法.随着电子技术的发展数字化图像采样的CMOS传感器的采样分辨率已经大大提高.设计使用VS6624 CMOS图像传感器,他具有1 028 H×1 024 V象素的图像采样分辨率、RGB565输出.设计还采用了高性能的ARM9处理器和CPLD技术,使得设计具有成本低、性能稳定、容易对图像数据进行二次处理等优点.
【总页数】4页(P21-24)
【作者】王琳;高佳宏;林晓凡;李平;谢东升
【作者单位】西安工业大学,陕西,西安,710048;西安工业大学,陕西,西安,710048;西安工业大学,陕西,西安,710048;西安工业大学,陕西,西安,710048;西安理工大学,陕西,西安,710046
【正文语种】中文
【中图分类】TP391.4
【相关文献】
1.基于S3C2440远程图像无线监控系统的设计 [J], 孙宏伟
2.基于G24模块的远程图像监控系统通信电路设计 [J], 杜岳涛;杨娜娜;董绵绵
3.基于技术的远程教学系统中的模块设计 [J], 武彬
4.基于S3C2440远程图像无线监控系统的设计 [J], 孙宏伟
5.基于S3C2440远程图像无线监控系统的设计 [J], 孙宏伟
因版权原因，仅展示原文概要，查看原文内容请购买。
毕业设计（论文）基于LabVIEW的音频信号数据采集和频谱分析系别自动化工程系专业名称测控技术与仪器班级学号学生姓名指导教师XXXX年6月10日基于LabVIEW的音频信号数据采集和频谱分析摘要虚拟仪器是20世纪80年代兴起的一项新技术，是现代仪器仪表发展的重要方向，在建模仿真、设计规划和教育训练等方面都有应用。
目前NI公司所提供数据采集设备性能好，但是价格昂贵，构建信号分析系统成本偏高。
计算机声卡具备数据传输和A/D转换功能，作为数据采集卡具有价格低廉、开发容易和系统灵活等优点。
基于上述分析，本文用计算机声卡代替普通采集卡作为硬件，在LabVIEW平台上设计了一个信号分析系统，并在信号分析实验中进行了应用。
主要贡献为下述几点: l)提出了采用声卡作为数据采集设备构建虚拟音频信号分析系统并应用于实验教学的设想。
通过高校实验室现状的调研和对声卡性能的分析，分析了由声卡组建可以用于实验教学的信号分析系统的必要性和可行性。
2)构建了基于LabVIEW的音频信号采集分析系统，具有信号采集、分析、波形显示、存储以及数据文件再调用分析等功能。
分析、解决了设计及实现过程中出现的问题。
关键词：LabVIEW，声卡数据采集，信号分析A Signal Analysis System Based on LabVIEWAuthor：Du WenjuanTutor：XXAbstractVirtual instrument technology is a new technology, and it is an important direction in modern instrumentation development. Virtual instruments are often used in modeling and simulation, design and planning, education and training. The acquisition equipment from NI has a good performance, but constructing signals analysis system will cause high cost.Sound card with data transmission and A/D converter functions as a DAQ card has low-price, easy-developing and flexible-system such virtues. Based on the above analysis, taking the computer sound card instead of DAQ card as hardware, designs the system based on LabVIEW, and implements it in the signal analysis experiments. The main contents are listed as follows:l)An envisage for using sound card as a virtual audio data acquisition equipment to construct the signals analysis system and implements it in the experiments is put forward. The necessity and feasibility by the sound card system to set up signals analysis system based on research of teaching program of experiments in the number of traditional college is analyzed.2)Audio signal acquisition and analyze system is constructed based on LabVIEW, it has functions of virtual signal acquisition, analysis, waveform display, storage and transfer of data files to meet the needs of the experimental teaching.Key Words：LabVIEW, Sound card data acquisition, Signals Analysis目录1 绪论 (1)1.1 课题开发背景和发展现状 (1)1.2 研究的意义 (2)2 虚拟仪器、声卡及数据采集理论 (3)2.1 虚拟仪器介绍 (3)2.1.1虚拟仪器的特点 (3)2.1.2虚拟仪器的组成 (4)2.1.3 虚拟仪器与传统仪器的比较 (4)2.2 LabVIEW简介 (6)2.2.1 LabVIEW程序的基本构成 (6)2.2.2 LabVIEW的应用 (7)2.3声卡 (7)2.3.1声卡的基本功能 (8)2.3.2声卡的工作原理 (8)2.3.3声卡的性能指标 (9)2.4 信号分析理论 (10)2.4.1 数据采集理论基础 (10)2.4.2快速傅立叶变换（FFT） (12)2.4.3 谐波分析理论 (14)3 信号分析系统解决方案 (18)3.1声卡作为数据采集卡的可行性分析 (18)3.2信号分析系统设计方案比较 (19)3.3 系统模块划分 (20)4 信号处理程序设计 (22)4.1 系统欢迎界面的设计 (22)4.2系统主页面的设计 (23)4.3实时采集信号模块的设计 (25)4.4 历史重载信号模块的设计 (26)4.5信号采集和处理模块 (26)4.5.1音频信号的采集 (26)4.5.2音频信号的分析 (28)4.6辅助模块 (29)4.7帮助模块 (29)4.8程序的运行与调试 (30)4.8.1运行VI (30)4.8.2调试VI (30)5 实验结果 (32)总结和展望 (34)致谢 (35)参考文献 (36)附录 (38)附录A (38)附录B (40)1 绪论本文旨在运用虚拟仪器开发软件LabVIEW8.5，设计开发基于声卡的音频信号数据采集和频谱分析系统，使其具有通过普通声卡进行声音数据的采集、分析、显示以及存储的功能。
科技信息
在实验过程中，经常要对一个或多个连续的脉冲波频率进行测量。
在实际应用中，对于转速，位移、速度、流量等物理量的测量，一般也是由传感器转换成脉冲电信号，采用测量频率的手段实现。
使用数据采集卡测量频率或周期，通常是利用采集卡的定时计数器来完成，测量的基本方法和原理主要有两种：测频法和测周法。
测频法在限定的时间内检测脉冲的个数。
测周法测试限定的脉冲个数之间的时间。
这两种方法尽管原理是相同的，但在实际使用时，需要根据待测频率的范围、系统的时钟周期、计数器的长度以及所要求的测量精度等因素进行全面和具体的考虑，寻找和设计出适合具体要求的测量方法。
本文利用NI PXI-6624进行多通道高频率信号的采集。
1.多通道频率采集硬件系统
为了实现对多路频率信号的准确采集和传送，利用NI 公司的硬件设备和LabVIEW 虚拟仪器开发平台构建了基于PXI-6624的多通道频率信号采集测试系统，其基本结构如图1所示。
多通道频率采集测试系统主要由NI PXI-1042Q 机箱、NI PXI-6624采集卡、SH100-100-F Cable 屏蔽线缆及SCB-100接线盒4部分组成。
图1基于PXI6624频率信号采集系统的基本构成
PXI 机箱及控制器采用NI PXI-1042Q 。
NI PXI-1042系列机箱可满足各种测试和测量应用的需求，具有最新PXI 规范的所有特性，包括内置10MHz 参考时钟、PXI 触发总线、星型触发和局部总线。
NIPXI-6624数据采集卡是用于PXI 系统的定时和数字I/O 模块[1]。
该模块包括8个32位计数器/定时器，并带有通道间有光学隔离，可支持高达48VDC 的输入和输出信号。
可运用NI PXI-6624来执行多种计数器/定时器的测量任务，包括事件计数，周期/频率测量，正交编码器定位测量，脉冲宽度测量，脉冲生成以及脉冲序列生成。
其他应用包括：可再触发脉冲的生成、双信号边缘分离测量，连续缓冲事件计数，以及连续缓冲脉冲序列测量。
PXI-6624为大量应用提供了性能可靠的高端特性，其行业覆盖了汽车/航天、工业/运动控制和制造测试。
SH100-100-F Cable 屏蔽线缆通过100针连接器或DAQPad-6508，连接至NI 6528、NI 6509、NI 651x ；其终端的100针0.050系列D 型连接器直接与100针附件相连。
SCB-100是一款屏蔽式I/O 接线盒，使用100针连接器将I/O 信号连往插入式DAQ 设备。
与屏蔽式电缆配合使用，SCB-100可提供坚固且噪音极低的信号终端。
图2PXI-6624高频采集接线图
在利用PXI-6624采集卡测高频时，需要用两个计数器采集一路信号，因为PXI-6624采集卡有8个计数器，因此可以实现4路高频率信号
的同时采集。
以计数器0和1构建CTR0通道高频率信号采集接线为例，计数器0的SOURCE +（1引脚）接待测信号正端，计数器0的SOURCE-（2引脚）接待测信号负端，计数器0的OUT （9引脚）接计数器
1的GATE+（13引脚）。
同理以计数器2和计数器3构建CTR2通道、以计数器4和计数器5构建CTR4通道、以计数器6和计数器7构建CTR6通道实现多通道高频信号的同时采集，接线图如图2所示。
2.软件设计
软件分为两个部分：频率采集程序和监控程序。
图形化编程语言LabVIEW 的独特优势为系统软件的开发提供了极大的推动力[2]。
其提供的丰富图形控件以及图形化编程方法，使开发过程更加形象生动[3]。
安装了驱动NI-DAQmx 后，丰富的范例程序极具参考价值，易于实现所需的数据采集和数据输出功能，确保了PXI 平台和驱动器的可靠数据交换。
监控程序主要监测测试过程，保存、分析和显示测试结果。
电流采集程序主要负责电流信号的输入输出以及滤波处理。
频率信号采集软件图形化设计图如图3所示，其中设计了数据处理、存储系统以及显示功能，该程序可实现对单通道频率信号的采集。
为了实现多通道频率信号的采集，可采用多个如上所述的程序同时运行而实现。
图3双计数器高频率采集程序框图
3.测试验证
为了验证测试系统的可行性，采用两个信号发生器作为信号源，信号发生器1生成173913Hz 的方波信号，信号发生器2生成9574Hz 的方波信号，信号1与CTR0连接，信号2与CTR2连接。
利用上节所设计的两个频率信号采集通道，对两个频率信号进行采集测试。
两路频率信号同时采集所得到的测试曲线如图4所示。
通过观察分析，可以证明该频率信号采集测试系统能够实现多通道高频率信号的同时采集，且其所采集信号数据能够达到很好的精度。
图4双路频率信号同时采集曲线
4.结论
使用虚拟仪器软件LabVIEW ，结合先进的PXI 硬件平台及数据采集设备，在很短的时间内快速构建了基于PXI-6624的多通道频率信号采集测试系统。
该系统实现了多通道频率信号的采集、显示、分析和存储，且能对多通道频率信号进行准确采集。
参考文献
［1］NI PCI-6624,NI PXI-6624说明书.［2］杨乐平.LabVIEW 程序设计与应用［M ］.北京：电子工业出版社，2004年.
［3］岂兴明.LabVIEW 8.2中文版入门与典型实例［M ］.北京：人民邮电出版社，2008.
［4］武小花,张承宁,李司光,胡志敏.基于LabVIEW 的蓄电池充放电电流采集系统［J ］.电力电子技术,2010,44(6):80-81.
基于NI PXI-6624的多通道高频率信号采集测试系统设计
广西工学院电子与信息与控制工程系黄丽敏
［摘要］在实际应用中，对于转速、位移、速度、流量等物理量的测量，传感器通常输出脉冲电信号，因此需要采用测量频率的手段实现。
本文构建了基于NI PXI-6624的多通道频率信号采集测试系统，给出了系统设计框图以及软件程序设计框图，并利用信号发生器产生方波频率信号对系统进行了测试，经测试验证，该系统能够实现多通道频率信号的采集与显示，且具有良好精度。
［关键词］LabVIEW 频率采集PXI-6624
基金项目：本文系广西工学院自然科学基金项目（1166201）。
作者简介：黄丽敏(1982-)，女，广西人，助教，工学学士，
主要从事测试系统研究。
—
