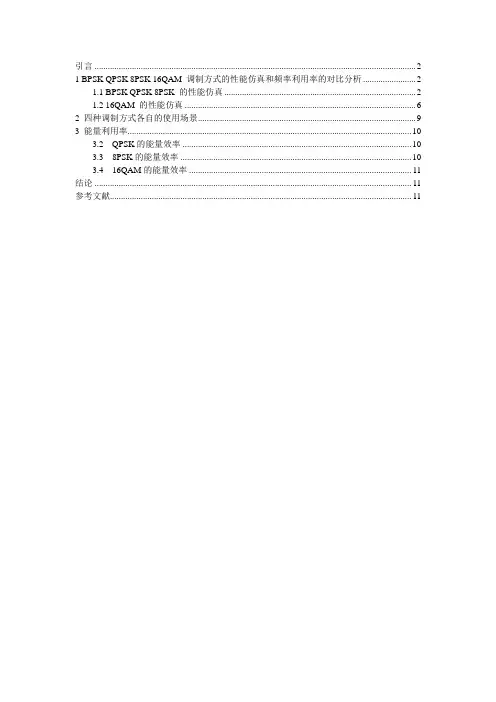

引言 (2)1 BPSK QPSK 8PSK 16QAM 调制方式的性能仿真和频率利用率的对比分析 (2)1.1 BPSK QPSK 8PSK 的性能仿真 (2)1.2 16QAM 的性能仿真 (6)2 四种调制方式各自的使用场景 (9)3 能量利用率 (10)3.2 QPSK的能量效率 (10)3.3 8PSK的能量效率 (10)3.4 16QAM的能量效率 (11)结论 (11)参考文献 (11)引言随着信息事业的迅猛发展，对数字信号调制性能上的要求越来越高本文对BPSK QPSK 8PSK 16QAM等调制方式的性能进行仿真及频率利用率的对比及分析，主要对QPSK和16QAM的相关性能进行了阐述。
并对上述四种调制方式各自的使用场景进行总结。
同时分析以上四种方式的能量效率，即每比特能量消耗的对比分析。
1 BPSK QPSK 8PSK 16QAM 调制方式的性能仿真和频率利用率的对比分析1.1 BPSK QPSK 8PSK 的性能仿真BPS K调制方式：所谓BPSK就是根据数字基带信号的两个电平，使载波相位在两个不同的数值之间切换的一种相位调制方法。
在恒参信道条件下，相移键控(BPSK) 与幅移键控( AS K) 和频移键控( F S K) 相比，具有较高的抗噪声干扰性能，且能有效地利用所给定的信道频带，即使在有多径衰落的信道中也有较好的结果，所以BPSK是一种较好的调制方式。
四相相移键控( Q P S K ) 是一种性能优良，应用十分广泛的数字调制方式，它的频带利用率高，是二相相移键控( B P S K) 的2倍。
且Q P S K调制技术的抗干扰性能强，采用相干检测时其误码率性能与B P S K相同。
8PSK，即8 Phase Shift Keying，也就是八相相移键控的意思。
QPSK调制方式中，每个相位包含了2位二进制信息，而8PSK调制方式中，每个相位包含了3位二进制信息，因而编码效率提高了50%，但同时，8PSK的抗扰性比QPSK要低很多。

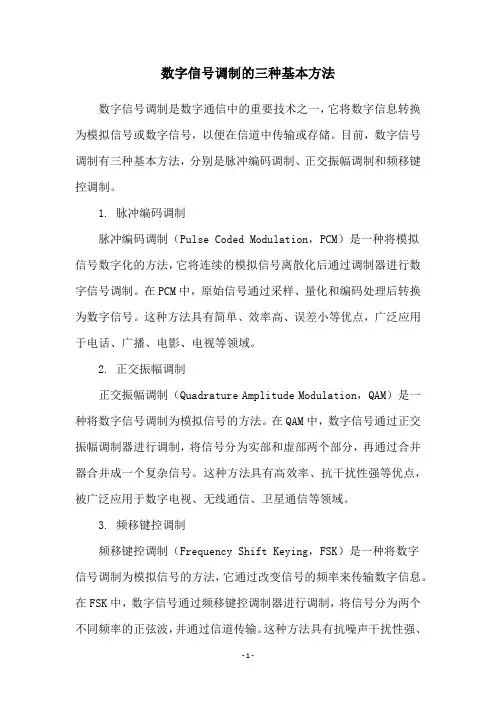

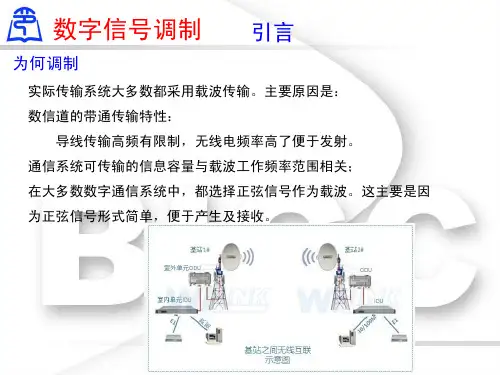

数字信号调制的三种基本方法
数字信号调制是数字通信中的重要技术之一，它将数字信息转换为模拟信号或数字信号，以便在信道中传输或存储。
目前，数字信号调制有三种基本方法，分别是脉冲编码调制、正交振幅调制和频移键控调制。
1. 脉冲编码调制
脉冲编码调制（Pulse Coded Modulation，PCM）是一种将模拟
信号数字化的方法，它将连续的模拟信号离散化后通过调制器进行数字信号调制。
在PCM中，原始信号通过采样、量化和编码处理后转换为数字信号。
这种方法具有简单、效率高、误差小等优点，广泛应用于电话、广播、电影、电视等领域。
2. 正交振幅调制
正交振幅调制（Quadrature Amplitude Modulation，QAM）是一种将数字信号调制为模拟信号的方法。
在QAM中，数字信号通过正交振幅调制器进行调制，将信号分为实部和虚部两个部分，再通过合并器合并成一个复杂信号。
这种方法具有高效率、抗干扰性强等优点，被广泛应用于数字电视、无线通信、卫星通信等领域。
3. 频移键控调制
频移键控调制（Frequency Shift Keying，FSK）是一种将数字
信号调制为模拟信号的方法，它通过改变信号的频率来传输数字信息。
在FSK中，数字信号通过频移键控调制器进行调制，将信号分为两个不同频率的正弦波，并通过信道传输。
这种方法具有抗噪声干扰性强、
误码率低等优点，被广泛应用于蓝牙、无线电、遥控等领域。
总之，数字信号调制是数字通信中不可缺少的技术，不同的调制方法适用于不同的应用场景，我们需要选择合适的调制方式来提高通信效率和可靠性。

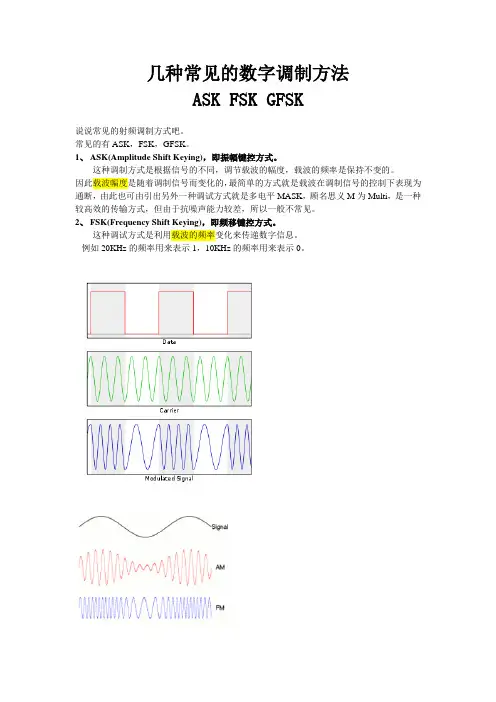

几种常见的数字调制方法
ASK FSK GFSK
说说常见的射频调制方式吧。
常见的有ASK，FSK，GFSK。
1、ASK(Amplitude Shift Keying)，即振幅键控方式。
这种调制方式是根据信号的不同，调节载波的幅度，载波的频率是保持不变的。
因此载波幅度是随着调制信号而变化的，最简单的方式就是载波在调制信号的控制下表现为通断，由此也可由引出另外一种调试方式就是多电平MASK，顾名思义M为Multi，是一种较高效的传输方式，但由于抗噪声能力较差，所以一般不常见。
2、FSK(Frequency Shift Keying)，即频移键控方式。
这种调试方式是利用载波的频率变化来传递数字信息。
例如20KHz的频率用来表示1，10KHz的频率用来表示0。
3、GFSK(Gauss Frequency Shift Keying) 高斯频移键控。
与FSK类似，就在FSK前通过一个高斯低通滤波器来限制信号的频谱宽度。

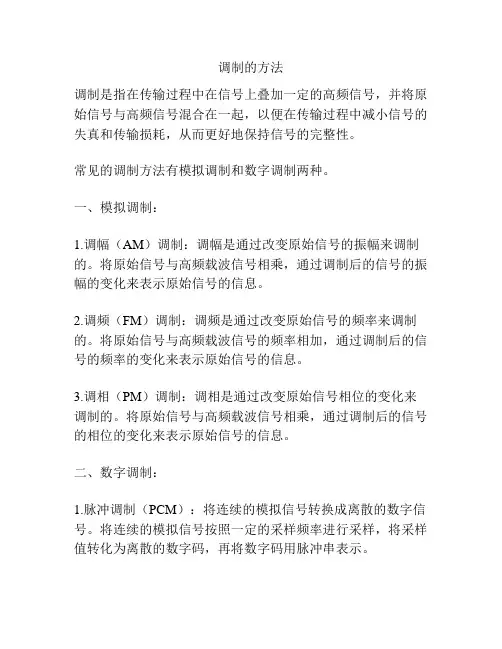

调制的方法调制是指在传输过程中在信号上叠加一定的高频信号，并将原始信号与高频信号混合在一起，以便在传输过程中减小信号的失真和传输损耗，从而更好地保持信号的完整性。
常见的调制方法有模拟调制和数字调制两种。
一、模拟调制：1.调幅（AM）调制：调幅是通过改变原始信号的振幅来调制的。
将原始信号与高频载波信号相乘，通过调制后的信号的振幅的变化来表示原始信号的信息。
2.调频（FM）调制：调频是通过改变原始信号的频率来调制的。
将原始信号与高频载波信号的频率相加，通过调制后的信号的频率的变化来表示原始信号的信息。
3.调相（PM）调制：调相是通过改变原始信号相位的变化来调制的。
将原始信号与高频载波信号相乘，通过调制后的信号的相位的变化来表示原始信号的信息。
二、数字调制：1.脉冲调制（PCM）：将连续的模拟信号转换成离散的数字信号。
将连续的模拟信号按照一定的采样频率进行采样，将采样值转化为离散的数字码，再将数字码用脉冲串表示。
2.频移键控（FSK）调制：将数字信号的0和1分别对应于两个不同频率的载波信号，通过改变载波信号的频率来表示数字信号的信息。
3.相位移键控（PSK）调制：将数字信号的0和1分别对应于两个不同的相位状态，通过改变相位状态来表示数字信号的信息。
4.正交调幅（QAM）调制：将数字信号的0和1分别对应于两个不同的相位和两个不同的幅度，通过改变相位和幅度的组合来表示数字信号的信息。
总结来说，调制的方法很多，根据需要选择合适的调制方式。
模拟调制适用于模拟信号的传输，数字调制适用于数字信号的传输。
调制可以提高信号的传输质量和传输距离，并且可以提高信号的抗干扰能力，保证信号的准确传输。

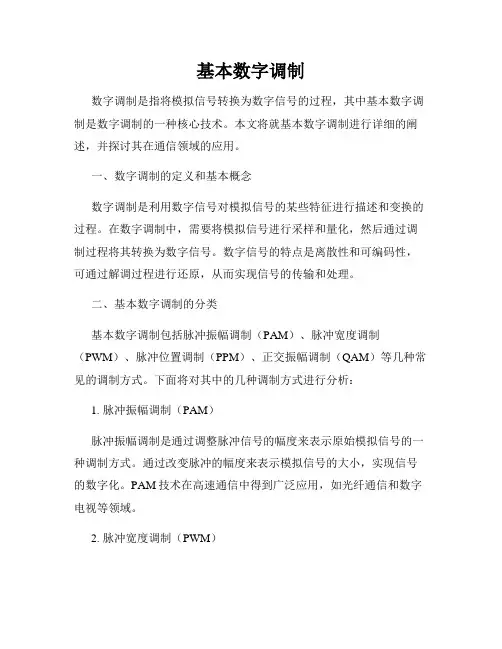

基本数字调制数字调制是指将模拟信号转换为数字信号的过程，其中基本数字调制是数字调制的一种核心技术。
本文将就基本数字调制进行详细的阐述，并探讨其在通信领域的应用。
一、数字调制的定义和基本概念数字调制是利用数字信号对模拟信号的某些特征进行描述和变换的过程。
在数字调制中，需要将模拟信号进行采样和量化，然后通过调制过程将其转换为数字信号。
数字信号的特点是离散性和可编码性，可通过解调过程进行还原，从而实现信号的传输和处理。
二、基本数字调制的分类基本数字调制包括脉冲振幅调制（PAM）、脉冲宽度调制（PWM）、脉冲位置调制（PPM）、正交振幅调制（QAM）等几种常见的调制方式。
下面将对其中的几种调制方式进行分析：1. 脉冲振幅调制（PAM）脉冲振幅调制是通过调整脉冲信号的幅度来表示原始模拟信号的一种调制方式。
通过改变脉冲的幅度来表示模拟信号的大小，实现信号的数字化。
PAM技术在高速通信中得到广泛应用，如光纤通信和数字电视等领域。
2. 脉冲宽度调制（PWM）脉冲宽度调制是通过改变脉冲信号的宽度来表示原始模拟信号的一种调制方式。
将模拟信号划分为若干个固定宽度的脉冲，通过改变脉冲的宽度来表示模拟信号的变化程度。
PWM技术常应用于交流电转直流电的调节中。
3. 脉冲位置调制（PPM）脉冲位置调制是通过改变脉冲信号的位置来表示原始模拟信号的一种调制方式。
通过改变脉冲的触发位置来表征模拟信号的大小或变化情况。
PPM技术常应用于无线通信中，如雷达和无线传感器网络等。
4. 正交振幅调制（QAM）正交振幅调制是利用两个正交载波来表示数字信号的调制方式。
通过改变正交载波的相位和振幅来表示数字信号的不同取值。
QAM技术在现代通信系统中广泛使用，如无线局域网和移动通信等。
三、基本数字调制的应用基本数字调制广泛应用于现代通信系统中。
其中，QAM技术在数字电视中得到广泛应用，通过将音视频等信号进行QAM调制，实现了高清晰度的信号传输。
而PAM技术常应用于光纤通信中，提高了数据传输速率和可靠性。

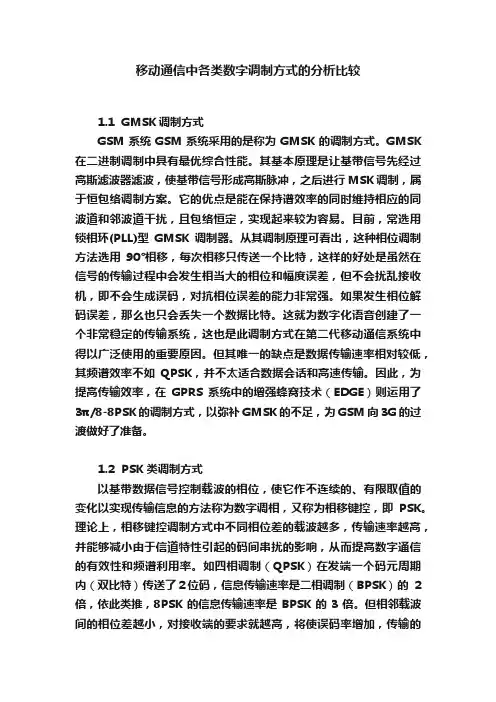

移动通信中各类数字调制方式的分析比较1.1 GMSK调制方式GSM系统GSM系统采用的是称为GMSK的调制方式。
GMSK 在二进制调制中具有最优综合性能。
其基本原理是让基带信号先经过高斯滤波器滤波，使基带信号形成高斯脉冲，之后进行MSK调制，属于恒包络调制方案。
它的优点是能在保持谱效率的同时维持相应的同波道和邻波道干扰，且包络恒定，实现起来较为容易。
目前，常选用锁相环(PLL)型GMSK调制器。
从其调制原理可看出，这种相位调制方法选用90°相移，每次相移只传送一个比特，这样的好处是虽然在信号的传输过程中会发生相当大的相位和幅度误差，但不会扰乱接收机，即不会生成误码，对抗相位误差的能力非常强。
如果发生相位解码误差，那么也只会丢失一个数据比特。
这就为数字化语音创建了一个非常稳定的传输系统，这也是此调制方式在第二代移动通信系统中得以广泛使用的重要原因。
但其唯一的缺点是数据传输速率相对较低，其频谱效率不如QPSK，并不太适合数据会话和高速传输。
因此，为提高传输效率，在GPRS系统中的增强蜂窝技术（EDGE）则运用了3π/8-8PSK的调制方式，以弥补GMSK的不足，为GSM向3G的过渡做好了准备。
1.2 PSK 类调制方式以基带数据信号控制载波的相位，使它作不连续的、有限取值的变化以实现传输信息的方法称为数字调相，又称为相移键控，即PSK。
理论上，相移键控调制方式中不同相位差的载波越多，传输速率越高，并能够减小由于信道特性引起的码间串扰的影响，从而提高数字通信的有效性和频谱利用率。
如四相调制（QPSK）在发端一个码元周期内（双比特）传送了２位码，信息传输速率是二相调制（BPSK）的2倍，依此类推，8PSK的信息传输速率是BPSK的3倍。
但相邻载波间的相位差越小，对接收端的要求就越高，将使误码率增加，传输的可靠性将随之降低。
为了实现两者的统一，各通信系统纷纷采用改进的PSK调制方式，而实际上各类改进型都是在最基本的BPSK和QPSK基础上发展起来的。

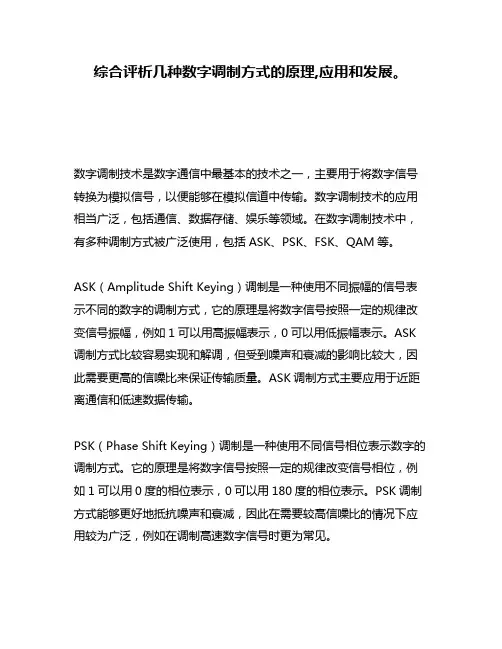

综合评析几种数字调制方式的原理,应用和发展。
数字调制技术是数字通信中最基本的技术之一，主要用于将数字信号转换为模拟信号，以便能够在模拟信道中传输。
数字调制技术的应用相当广泛，包括通信、数据存储、娱乐等领域。
在数字调制技术中，有多种调制方式被广泛使用，包括ASK、PSK、FSK、QAM等。
ASK（Amplitude Shift Keying）调制是一种使用不同振幅的信号表示不同的数字的调制方式，它的原理是将数字信号按照一定的规律改变信号振幅，例如1可以用高振幅表示，0可以用低振幅表示。
ASK 调制方式比较容易实现和解调，但受到噪声和衰减的影响比较大，因此需要更高的信噪比来保证传输质量。
ASK调制方式主要应用于近距离通信和低速数据传输。
PSK（Phase Shift Keying）调制是一种使用不同信号相位表示数字的调制方式。
它的原理是将数字信号按照一定的规律改变信号相位，例如1可以用0度的相位表示，0可以用180度的相位表示。
PSK调制方式能够更好地抵抗噪声和衰减，因此在需要较高信噪比的情况下应用较为广泛，例如在调制高速数字信号时更为常见。
FSK（Frequency Shift Keying）调制是一种使用不同信号频率表示数字的调制方式。
它的原理是将数字信号按照一定的规律改变信号频率，例如1可以用高频表示，0可以用低频表示。
FSK调制方式与ASK和PSK相比能够更好地抵抗噪声和衰减，但相应地需要更高的带宽和更高的复杂度，因此在数字广播和数据传输中更为常见。
QAM（Quadrature amplitude modulation）调制是一种使用两个不同的振幅和相位的信号表示数字的调制方式。
它的原理是将数字信号分别用两个不同振幅和不同相位的信号表示，例如2进制可以用4个不同的信号表示，分别使用0度、90度、180度、270度的相位和不同振幅。
QAM调制方式可以在同样的带宽下实现更高的传输速率，因此在数字激光和数字通信领域应用较为广泛。
实验三主要数字调制系统的抗误码性能的仿真比较一、实验目的1.熟悉2ASK、2FSK、2PSK、2DPSK等各种调制方式；2.学会对2ASK、2FSK、2PSK、2DPSK等相应的主要解调方式下（分相干与非相干）的误码率进行统计；3.学会分析误码率与信噪比间的关系。
二、实验内容设定噪声为高斯白噪声, 对2ASK、2FSK、2PSK、2DPSK等各种调制方式及相应的主要解调方式下（分相干与非相干）的误码率进行统计, 并与理论值进行比较, 以图形方式表示误码率与信噪比间的关系。
三、实验原理2ASK: 有两种解调方法: 非相干解调（包络检波法）和相干解调（同步检测法）。
其中包络检波法不需相干载波, 利用e0(t)波形振幅变化表示信息的特点, 取出其包络, 经抽样判决即可恢复数码。
相干解调需要与相干载波相乘。
2FSK: 常用的解调方法: 非相干解调（包络检波法）；相干解调；鉴频法；过零检测法及差分检波法。
将2FSK信号分解为上下两路2ASK信号分别进行解调。
其中的抽样判决是直接比较两路信号抽样值的大小, 可以不专门设置门限。
判决规则应与调制规则相呼应。
例如,若调制时规定“1”-》载频f1, 则接收时应规定: 上支路样值>下支路样值判为1, 反之则判为0.2PSK: 该方式中载波的相位随调制信号“1”或“0”而改变, 通常用相位0°或180°来分别表示“1”或“0”。
2PSK信号是以一个固定初相的未调载波为参考的。
解调时必须有与此同频同相的同步载波。
而2PSK信号是抑制载波的双边带信号, 不存在载频分量, 因而无法从已调信号中直接用滤波法提取本地载波。
只有采用非线性变换, 才能产生新的频率分量。
2DPSK: 由于2DPSK信号对绝对码{an}来说是相对移相信号, 对相对码{bn}来说是绝对移相信号。
因此, 只需在2PSK调制器前加一个差分编码器即可产生2DPSK信号。
解调：1、极性比较法（码变换法）（相干解调）, 此法即是2PSK解调加差分移码。

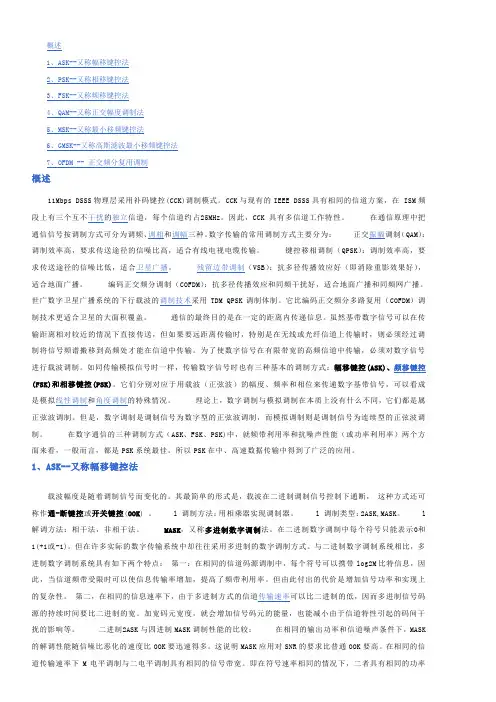

调制是所有无线通信的基础，调制是一个将数据传送到无线电载波上用于发射的过程。
如今的大多数无线传输都是数字过程，并且可用的频谱有限，因此调制方式变得前所未有地重要。
如今的调制的主要目的是将尽可能多的数据压缩到最少的频谱中。
此目标被称为频谱效率，量度数据在分配的带宽中传输的速度。
此度量的单位是比特每秒每赫兹（b/s/Hz）。
现在已现出现了多种用来实现和提高频谱效率的技术。
幅移键控（ASK）和频移键控（FSK）调制正弦无线电载波有三种基本方法：更改振幅、频率或相位。
比较先进的方法则通过整合两个或者更多这些方法的变体来提高频谱效率。
如今，这些基本的调制方式仍在数字信号领域中使用。
图1显示了二进制零的基本串行数字信号和用于发射的信号以及经过调制后的相应AM和FM信号。
有两种AM信号：开关调制（OOK）和幅移键控（ASK）。
在图1a中 ,载波振幅在两个振幅级之间变化，从而产生ASK调制。
在图1b中，二进制信号关断和导通载波，从而产生OOK调制。
图1:三种基本的数字调制方式仍在低数据速率短距离无线应用中相当流行：幅移键控（a）、开关键控（b）和频移键控（c）。
在载波零交叉点发生二进制状态变化时，这些波形是相干的。
AM在与调制信号的最高频率含量相等的载波频率之上和之下产生边带。
所需的带宽是最高频率含量的两倍，包括二进制脉冲调制信号的谐波。
频移键控（FSK）使载波在两个不同的频率（称为标记频率和空间频率，即fm和fs）之间变换（图1c）。
FM会在载波频率之上和之下产生多个边带频率。
产生的带宽是最高调制频率（包含谐波和调制指数）的函数，即：m = Δf（T）Δf是标记频率与空间频率之间的频率偏移，或者：Δf = fs –fmT是数据的时间间隔或者数据速率的倒数（1/bit/s）。
M的值越小，产生的边带越少。
流行的FSK版本是最小频移键控（MSK），这种调制方式指定m = 0.5.还使用m = 0.3等更小的值。
接下来我们讨论两种进一步提高ASK和FSK的频谱效率的方法。
第一个方法是选择数据速率、载波频率和移频，以便发生二进制状态变化时，正弦载波不会出现不连续。
这些不连续性会产生短时脉冲波干扰，这种干扰会增加谐波含量和带宽。
这里的思路是使二进制数据的停止和开始时间与正弦载波在零交叉点出现振幅或频率变化的时间同步。
这称为连续相或相干操作。
与非相干信号相比，相干ASK/OOK和相干FSK的谐波较少，带宽较窄。
第二种方法是在调制之前对数据进行滤波。
这种方法可以对信号进行修整，从而延长上升时间和下降时间，减少谐波含量。
特别的高斯滤波器和升余弦低通滤波器的用途就在于此。
GSM蜂窝电话广泛使用了一种流行的整合方案，即高斯滤波MSK（GMSK），这种方案可以在200kHz信道中实现270kbps的数据速率。
二进制相移键控（BPSK）和正交相移键控（QPSK）二进制相移键控（BPSK）是一种非常流行的数字调制方式，该调制方式是在发生每一个二进制状态变化时将正弦载波进行180°的相移（图2）。
BPSK在零交叉点出现相变时是相干的。
BPSK的正确解调需要信号与相同相位的正弦载波进行对比。
这涉及到载波恢复和其他的复杂电路。
图2:在二进制相移键控中，请注意二进制0的相位是怎样为0°，而二进制1的相位是怎样为180°的。
当二进制状态发生变换时，相位发生变化，因此信号是相关的。
差分BPSK或DPSK是比较简单的调制方式，这两种调制试试会将接收到的比特相位与以前的比特信号的相位进行对比。
BPSK是频谱效率极高的一种调制方式，你可以以与带宽（即1bit/Hz）相等的数据速率传送数据。
正交PSK（QPSK）是BPSK的一种比较流行的变体，在该方式中，调制器产生两个相移为90°的正弦载波。
二进制数据对每个相位进行调制，从而产生四个相移为45°的唯一的正弦信号。
两个相位叠加在一起，产生最终的信号。
每一对唯一的比特都产生具有不同相位的载波（表1）。
表1图3a通过相量图描述了QPSK,图中的相量表示载波正弦振幅峰值，及其位置表示相位。
图3b中的星座图显示了同样的信息。
由于每一个载波相位都表示两比特数据，因此QPSK是一种频谱效率极极高的调制方式。
其频谱效率为2bit/Hz,这是同一带宽中BPSK能够实现的数据速率的两倍。
图3:可以不使用时域波形来表示调制方式。
比如，QPSK可以用相量图（a）或者星座图（b）表示，这两种图都表示相位和振幅的大小。
数据速率和波特率理论上的最大数据速率或信道容量（C）（单位为bits/s）是信道带宽（B）信道（单位为Hz）和信噪比（SNR）的函数：C = B log2 （1 + SNR）这就是所谓的香农-哈特雷定律。
最大数据速率与带宽成正比，与SNR成对数比。
在误码率（BER）一定的情况下，噪声会大幅降低数据速率。
另一个关键因素是波特率，即每秒传送的调制符号数。
调制符号这个术语是指正弦载波信号的一种具体状态。
它可以是振幅、频率、相位或者这些参数的某种形式的组合。
基本的二进制传输模式采用每个符号一比特的机制。
在ASK调制方式中，二进制0表示一个振幅，二进制1表示另外一个振幅。
在FSK调制方式中，二进制0表示一个载波频率，二进制1表示另一个载波频率。
在BPSK调制方式中，二进制0表示0°相移，二进制1表示180°相移。
以上的每一种调制方式都采用每个符号一比特的机制。
数据速率（单位为bits/s）按比特时间（tb）的倒数计：bits/s = 1/ tb采用每比特一个符号的机制时，波特率与比特率相同。
不过，如果每个符号传输多个比特，波特率就会降至比特率的每个符号的比特数分之一。
比如，如果按每个符号2比特传输，波特率即为比特率的二分之一。
举例来讲，采用QPSK调制方式时，70Mb/s的数据流是以35个符号/秒的波特率传输的。
多相移键控（M-PSK）在QPSK调制方式下，每个符号为2比特，其频谱效率极高。
由于有四种振幅相位组合，因此QPSK也称为4-PSK.通过使用较小的相移，每个符号可以传输更多比特。
8-PSK和16-PSK是比较常用的调制方式。
8-PSK采用八个符号，这些符号之间存在45°的等幅载波相移，从而可以实现每个符号传输三比特。
16-PSK采用22.5°的等幅载波信号相移。
该方案可以实现每个符号传输4比特。
虽然多相移键控（M-PSK）的频谱效率较高，但是小相移数越大，在有噪声的环境下解调信号就越难。
M-PSK的优势在于等幅载波可以使用效率更高的非线性功放。
正交调幅（QAM）创建具有某种振幅和相位组合的符号可以进一步增加每个符号传输的比特数。
这种方法称为正交调幅（QAM）。
比如，8QAM使用四种载波相位和两个振幅级来实现每个符号传输3比特。
其他流行的调制方式包括16QAM、64QAM和256QAM,这三种调制方式每个符号分别传输4、6和8比特。
图4:16QAM同时使用振幅和相位来实现4bit/Hz的频谱效率。
在此示例中，有三个幅移和12个相移。
虽然QAM的频谱效率极高，但是在有噪声的情况下解调信号的难度也更大，其振幅变化往往是随机的。
此外还需要线性功放。
QAM在有线电视、Wi-Fi无线局域网（LAN）、卫星和蜂窝电话系统中使用相当广泛，它可以在带宽有限的情况下产生最高的数据速率。
幅相键控（APSK）幅相键控（APSK）是一种从M-PSK和QAM演变而来的调制方式，这种调制方式是随着更高级QAM的需求的出现应运而生的。
更高级别的QAM（比如16QAM和更高）具有很多不同的振幅级和相移。
这些振幅级更容易受噪声影响。
此外，这些多个振幅级需要线性功放（PA），而线性功放的效率要比非线性功放（比如C类功放）低。
振幅级数越少，或者振幅级差越小，在PA的非线性区工作的可能性就越大，从而提高功率水平。
APSK使用更少的振幅级。
这种调制方式基本上将符号排列到两个或更多恒定相位差为θ的同心环中。
例如，16APSK采用双环PSK格式（图5）。
此调制方式称为4-12 16APSK,中心环有四个字符，外环有12个字符。
图5:16APSK使用两个振幅级A1和A2以及16个偏移为θ的不同相位位置。
此调制技术已广泛用于卫星领域。
采用两个振幅级差较小的振幅级时，可使放大器在更加靠近非线性区的位置工作，从而提高效率和功率输出。
由于APSK非常适合使用普遍使用的行波管（TWT）功放，因此APSK主要用在卫星应用中。
正交频分复用（OFDM）正交频分复用（OFDM）通过整合调制技术和复用技术来提高频谱效率。
传输信道被分成许多较小的子信道或子载波。
选择副载波频率和间距时需使它们成正交关系。
这样，其光谱就不会互相干扰，因此就不需要防护频带（图6）。
图6:在IEEE 802.11n Wi-Fi标准的OFDM信号中，56个副载波在20MHz信道中的间隔为312.5kHz.使用64QAM调制方式时，可以实现300Mbps的数据速率。
要传输的串行数字数据被分成数据速率较低的并行信道。
然后这些数据速率较低的信号被用来调制每一个副载波。
BPSK、QPSK和几种级别的QAM是最常见的调制方式。
802.11n标准对BPSK、QPSK、16QAM和64QAM进行了定义。
64QAM可以实现高达300Mbps左右的数据速率。
只有数字信号处理（DSP）技术会产生复杂的调制过程。
反向快速傅立叶变换（IFFT）产生用于传输的信号。
FFT过程会恢复接收器端的信号。
OFDM的频谱效率相当高。
该效率取决于副载波数和调制方式，不过它可以高达30bit/s/Hz.由于高带宽，这种调制方式通常会占用大量副载波，由于衰减、多路反射以及UHF和微波无线电信号传播中常见的类似效应，这种调制方式还不容易出现丢失信号的情况。
当前，OFDM是使用最为广泛的数字调制方式。
这种调制方式的应用范围包括Wi-Fi LAN、WiMAX宽带无线网络、长期演进（LTE） 4G蜂窝系统、数字用户线路（DSL）系统和大多数电力线通信（PLC）应用。
频谱效率的确定频谱效率是在分配的带宽中数据的传输速率的量度，其单位为bit/s/Hz（b/s/Hz）。
每一种调制方式都有其理论最高频谱效率（表2）。
表2SNR是影响频谱效率的另一个重要因素。
该因素还可以用载波噪声功率比（CNR）来表示。
此量度是针对给定CNR值的BER.BER是在给定的传输比特数中出错的比例。
由于与信号级相比，噪声变得更大，因此会出现更多错误。
有些调制方式不易受噪声影响。
ASK/OOK和QAM等振幅调制方式极易受噪声影响，因此对于给定的调制而言，这些调制方式的BER较高。
相位和频率调制（BPSK和FSK等）在有噪声的环境中具有更好的表现，因此对于给定的噪声级，这些调制方式需要的信号功率较少。
