建筑电气、水暖、通风工程图形符号七、安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器 规格、型号详见工程图注跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。

杜甲斌整理SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

建筑安装电气、水暖、通风工程符号表全部的七、安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2)2、机械控制图形符号(P13)3、操作件和操作方法(P14）4、非电量控制及其他（导线的连接,交流器方框符号,电动机启动器的方框符号，接近和接触敏感器件,电力、照明和电信布置插座，电力、照明和电信布置开关)（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号(P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件(P28)2、管道的连接（P29）3、阀门图形符号（P30)4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门(P35)(一)、电气工程图形符号序号图形符号说明1 开关（机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开）5 接触器(在非动作位置触点闭合）6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关，动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注：θ可用动作温度代替26热敏自动开关,动断触点注：注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开）触点注:本符号也可用作开关一般符号29 动断（常闭)触点30 先断后合的转换触点序号图形符号说明31当操作器件被吸合或释放时，暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的）35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形—三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地,第三绕组为开口三角形连接序号图形符号说明46 三相变压器星形—三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形—曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器序号图形符号说明61 指示仪表（星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器（由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计（θ可由t代替）70 转速表71 积算仪表、电能表(星号必须按规定予以代替）72 安培小时计73 电能表（瓦特小时表）74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表（转发器）77 由电能表操纵的带有打印器材的遥测仪表（转发器)78 屏、盘、架一般符号注：可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔）管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束)106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置（点式—手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线，逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作4、非电量控制及其他38 液位控制39 计数控制40 流体控制41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节—起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67 铁接近时动作的接近开关，动断触点电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水）单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水）三相插座79 带接地插孔的防爆三相插座80 插座箱（板）序号国家标准图形符号说明81 多个插座(示出3个）82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关（单极三线)102 调光器图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱（盘) 画于墙外为明装,除注明外底边边距地1。

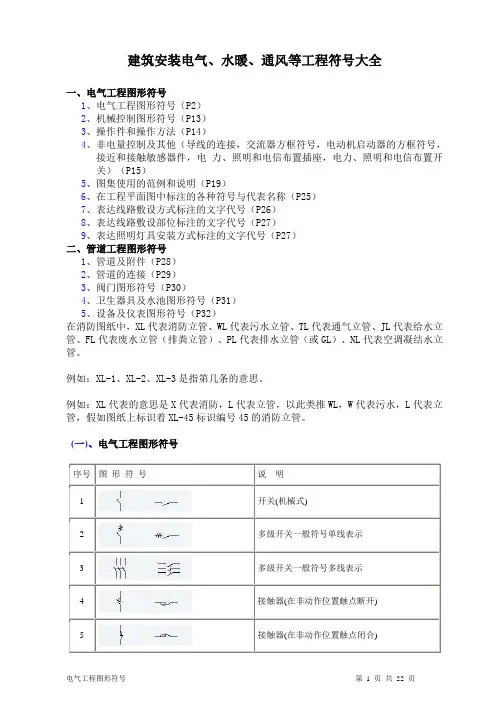

建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。

例如：XL-1、XL-2、XL-3是指第几条的意思。

例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。

(一)、电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点序号图形符号说明31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束) 106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注) 暗装调光开关调光开关,距地1.4米(见表注) 金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关 250伏-6安电铃开关 250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号 荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注图形符号图 集 使 用 的 范 例 和 说 明国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆交流配电线路铝芯导线时为2根 铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根 铜芯导线时为3根交流配电线路铝芯导线时为4根 铜芯导线时为4根交流配电线路铝芯导线时为5根 铜芯导线时为5根 交流配电线路 铝芯导线时为6根 铜芯导线时为6根 支路编号电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注 中途穿线盒或分线盒 做法见 伸缩缝穿线盒 做法见电缆人孔除注明外,见电缆手孔管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线除注明外,见避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司6、在工程平面图中标注的各种符号与代表名称a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米);a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。

建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。

例如：XL-1、XL-2、XL-3是指第几条的意思。

例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。

(一)、电气工程图形符号(一)电气工程图形符号--续表管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号（三）、暖通工程图形符号。

建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）(一)、电气工程图形符号管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。

建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。

例如：XL-1、XL-2、XL-3是指第几条的意思。

例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。

(一)、电气工程图形符号管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线除注明外,见避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。

水暖工程中表示标高的符号可采用图示分区管道标高，如下图所示的表示方法，也可以采用文字说明的方法表示标高的具体部位。

管中心或地面标高管中心标高管顶标高管内底标高一般情况下，压力管道（包括给水管道、燃气管道、蒸汽管道、热水供应管道等）的标高指的是管道的中心标高，无压力管道（包括污水管道、废水管道、雨水管道）的标高指的是管道的管内底标高。

一般用倒三角+数字来表示标高，还分管底标高、管中心标高和管顶标高。

有时用字母EL+数字来表示, 顶视图一般是“EL 数字”,剖面图一般是一个“倒三角数字”管道的标高：例如在地管中 BOP136 就表示该管道管底标高为地面以下136mm，BOP=BOTTOM OF PIPE 管底 ;COP= Center of pipe 管中心; TOP = Top of pipe 管顶设备标高：POS EL 100200 表示设备支撑点标高为100200，既地面上200mm POS=point of support有专门的标准，多学习，多认识，多参与工程。

希望有所帮助。

. 石油化工企业配管工程常用缩写词SH/T 3902-93目次总则1、管子及管件2、法兰3、垫片4、坚固件5、阀门6、管道上用的设备7、隔热、伴热8、配管材料和等级9、装置布置10、尺寸标准11、图、表12、操作方式及工作参数13、施工14、其他总则本标准适用于石油化工企业工艺装置（单元）配管工程设计，其它配管工程设计可参照使用。

本标准未包括的缩写，设计需要时，可采用其它通用的英文缩写，或参照本标准派生。

1 管子及管件编号缩写中文名称英文名称1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2 法兰编号缩写中文名称英文名称2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 垫片编号缩写中文名称英文名称3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket 3.1.3.5 OVR 椭圆形金属环垫 Oval ring gakset3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 坚固件编号缩写中文名称英文名称4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 阀门编号缩写中文名称英文名称5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6 管道上用的小型设备编号缩写中文名称英文名称6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7 隔热、伴热编号缩写中文名称英文名称7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 配管材料和等级编号缩写中文名称英文名称8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUSTstainless-steel SS 奥氏体不锈钢 Austenitic8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9 装置布置编号缩写中文名称英文名称9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 尺寸标注编号缩写中文名称英文名称10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11 图表编号缩写中文名称英文名称11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG(ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data11.13 DEDD 详细工程设计数据 Detail engineering design data 11.14 REV. No. 修改号 Recision number11.15 REFDWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 操作方式及工作参数编号缩写中文名称英文名称12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 施工编号缩写中文名称英文名称13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding。
