触摸液晶屏的分类及特点

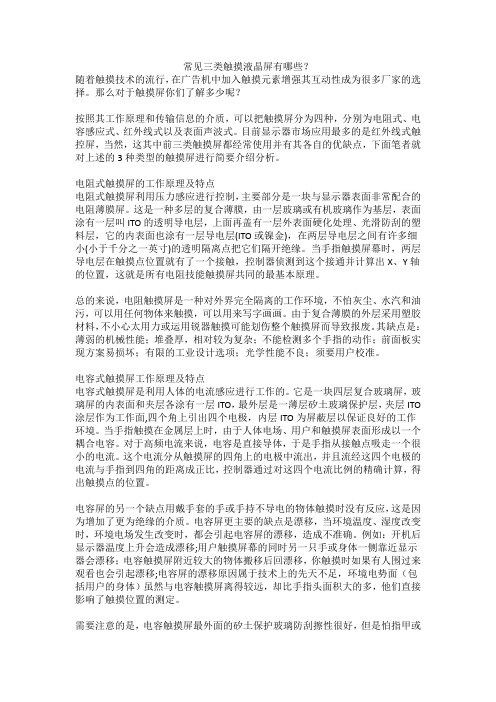

常见三类触摸液晶屏有哪些？随着触摸技术的流行，在广告机中加入触摸元素增强其互动性成为很多厂家的选择。

那么对于触摸屏你们了解多少呢？按照其工作原理和传输信息的介质，可以把触摸屏分为四种，分别为电阻式、电容感应式、红外线式以及表面声波式。

目前显示器市场应用最多的是红外线式触控屏，当然，这其中前三类触摸屏都经常使用并有其各自的优缺点，下面笔者就对上述的3种类型的触摸屏进行简要介绍分析。

电阻式触摸屏的工作原理及特点电阻式触摸屏利用压力感应进行控制，主要部分是一块与显示器表面非常配合的电阻薄膜屏。

这是一种多层的复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层叫ITO的透明导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层导电层(ITO或镍金)，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘。

当手指触摸屏幕时，两层导电层在触摸点位置就有了一个接触，控制器侦测到这个接通并计算出X、Y轴的位置，这就是所有电阻技能触摸屏共同的最基本原理。

总的来说，电阻触摸屏是一种对外界完全隔离的工作环境，不怕灰尘、水汽和油污，可以用任何物体来触摸，可以用来写字画画。

由于复合薄膜的外层采用塑胶材料，不小心太用力或运用锐器触摸可能划伤整个触摸屏而导致报废。

其缺点是：薄弱的机械性能；堆叠厚，相对较为复杂；不能检测多个手指的动作；前面板实现方案易损坏；有限的工业设计选项；光学性能不良；须要用户校准。

电容式触摸屏工作原理及特点电容式触摸屏是利用人体的电流感应进行工作的。

它是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层ITO，最外层是一薄层矽土玻璃保护层，夹层ITO 涂层作为工作面,四个角上引出四个电极，内层ITO为屏蔽层以保证良好的工作环境。

当手指触摸在金属层上时，由于人体电场、用户和触摸屏表面形成以一个耦合电容。

对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。

液晶屏的分类知识摘要：介绍LCD的分类、选型、背光及一些指标，详细讨论触屏的类别和具体实现。

关键词：LCD；触摸屏一、概述液晶的发现可追溯到19世纪末，1888年被奥地利植物学家发现。

它是一种在一定温度范围内呈现既不同于固态、液态，又不同于气态的特殊物质态。

既具有晶体所具有的各向异性造成的双折射性，又具有液体所特有的流动性。

一般可分热致液晶和溶致液晶两类。

显示应用领域使用的是热致液晶，温度低了，出现结晶，温度高了，就变成液体。

液晶显示器件(LCD)所标注的存储温度指的就是呈现液晶态的温度范围。

液晶由于它的各向异性而具有电光效应，尤其是具有扭曲向列效应和超扭曲效应，因此，可以制造出不同类型的显示器件，可直接与大规模集成电路结合开发出一系列具有便携显示功能的产品。

液晶显示器件诞生至今不过二十多年，产品已经更新了四代。

目前扭曲向列型液晶（TN）即将被淘汰，超扭曲向列型（STN）和有源矩阵型（TFT）已经成熟普及。

铁电型（FELCD）和多稳态型液晶显示（MLCD）开始出现，其产品寿命大约为10,000至15,000个小时。

二、常用液晶屏分类液晶显示器件有以下特点：①低压微功耗；②平板型结构；③被动显示（不怕光冲刷、无眩光，不刺激人眼）；④显示信息量大（像素小）；⑤易于彩色化（一般使用滤色法和干涉法，使其在色谱上得到准确的复现）；⑥无电磁辐射和X射线（利于信息保密，对人体安全）；⑦长寿命（液晶背光寿命有限，不过可更换背光部分）。

几种常见液晶类型的原理。

(1) TN（Twist Nematic）即扭曲向列型液晶。

将涂有透明导电层的两片玻璃基板间夹上一层正介电异向性液晶，液晶分子沿玻璃表面平行排列，排列方向在上下玻璃之间连续扭转90°。

然后上下各加一偏光片，底面加上反光片，基本就构成了TN 型液晶。

(2) STN（Super TN）型液晶，跟TN型结构大体相同，只不过液晶分子扭曲180°，还可以扭曲210°或270°等，特点是电光响应曲线更好，可以适应更多的行列驱动。

显示技术中，LCD、OLED、IPS、TFT、SLCD、AMOLED、ULED这些都是什么？关于显示技术中，LCD、OLED、IPS、TFT、SLCD、AMOLED、ULED都是些什么？现在所有的手机屏都需要TFT驱动，广义来说所有的手机屏幕都是TFT屏，然后根据不同发光方式分为了LCD和OLED两大类，LCD 根据背光的不同分为了，LED，LCD。

这些屏幕又因为各屏幕厂商不同优化方案和技术分成了IPS，VA，NF，SLCD，AMOLED（有源）和PMOLED（无源）等等细化。

首先解释一下这些缩写是什么意思：LCD （ Liquid Crystal Display 的简称）即液晶显示器基本结构是通过两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。

OLED（Organic Light-Emitting Diode）有机发光二极管发光又称为有机电激光显示、有机发光半导体。

基本结构是由一薄而透明具半导体特性之铟锡氧化物(ITO)，与电力之正极相连，再加上另一个金属阴极，包成如三明治的结构。

整个结构层中包括了：空穴传输层(HTL)、发光层(EL)与电子传输层(ETL)。

当电力供应至适当电压时，正极空穴与阴极电荷就会在发光层中结合，产生光亮，依其配方不同产生红、绿和蓝RGB三基色，构成基本色彩。

IPS（In-Plane Switching）平面转换技术，也就是我们常说的硬屏或Super-TFT。

最大的特点就是它的两极都在同一个面上，而不像其它液晶模式的电极是在上下两面，立体排列。

该技术把液晶分子的排列方式进行了优化，采取水平排列方式，当遇到外界压力时，分子结构向下稍微下陷，但是整体分子还呈水平状。

在遇到外力时，硬屏液晶分子结构坚固性和稳定性远远优于软屏！所以不会产生画面失真和影响画面色彩，可以最大程度的保护画面效果不被损害。

触摸显示屏主要技术类别及需求情况分析触摸屏就是用手指或其它触摸感应介质直接触摸安装在显示器前端的触摸屏操作电脑的一种输入设备，它具有反应迅速、操作简便、简化复杂系统、图形化用户接口、扩充性好等优点，从而被广泛应用于各场所。

按照面板技术的不同，触摸屏可分为20类，其中12类已经商业化，分别是：电阻式、表面电容式、投射电容式、表面声波式、红外式、振波感应式、电磁式、CCD光学式和近场成像式。

其中投射式电容触摸屏和电阻触摸屏是目前市场的主流技术。

触摸屏主要技术类别触摸屏起源于上世纪70年代，直至2007年iphone手机的推出，成为触控行业发展的一个里程碑，苹果将电容式触控技术推向了主流。

触控技术开辟了移动终端人际交互操作的新模式，并全面进入PC、NB、平板电脑、游戏机、电子书等领域。

近年来，随着智能手机、平板电脑、车载移动终端及商业化信息查询系统等智能终端产品的普及推广，全球触摸屏产品和技术发展突飞猛进，产业规模不断提升。

触摸屏应用领域触控型显示器件是平板显示行业应用领域的重要组成部分，而触摸屏是触控型显示器的重要部件。

随着平板显示产业的迅猛发展，作为触控型显示器中的重要部件，触摸屏的应用也得到迅速扩大。

尤其是智能手机和平板电脑等新型产品的兴起，对触控型显示界面带来了巨大的市场需求，触摸屏市场需求量呈现出井喷式发展局面。

2018年中国通信设备制造业增加值同比增长13.8%，出口交货值同比增长12.6%。

主要产品中，手机产量为17.98亿部，其中智能手机产量约为14.19亿部。

2011-2018年中国手机及智能机产量统计图工信部作为最为成熟的人机交互技术，触控技术已经得到了普及，市场已经进入高速增长阶段，主要得益智能手机和平板电脑出货量的高速增长。

触摸屏在手机、多媒体播放器与导航仪等手持式装置中的渗透率快速增长，在中大尺寸应用如平板电脑、教育与培训等方面也将快速成长。

2011-2018年中国触摸显示屏市场需求量走势图进入2017年，基于LTPS、AMOLED技术的手机面板市占率将持续上升，原有的a-Si小尺寸产品则将填补越来越多来自车载、医疗、工控等领域对触控面板的需求。

一、触摸屏分为四种：电阻式触摸屏这种触摸屏利用压力感应进行控制。

电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属（透明的导电电阻）导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的（小于1/1000英寸）的透明隔离点把两层导电层隔开绝缘。

当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生信号，然后送触摸屏控制器。

控制器侦测到这一接触并计算出（X，Y）的位置，再根据模拟鼠标的方式运作。

这就是电阻技术触摸屏的最基本的原理。

所以电阻触摸屏可用较硬物体操作。

电阻类触摸屏的关键在于材料科技，常用的透明导电涂层材料有：ITO，氧化铟，弱导电体，特性是当厚度降到1800个埃（埃=10-10米）以下时会突然变得透明，透光率为80%，再薄下去透光率反而下降，到300埃厚度时又上升到80%。

ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料，实际上电阻和电容技术触摸屏的工作面就是ITO涂层。

镍金涂层，五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料，外导电层由于频繁触摸，使用延展性好的镍金材料目的是为了延长使用寿命，但是工艺成本较为高昂。

镍金导电层虽然延展性好，但是只能作透明导体，不适合作为电阻触摸屏的工作面，因为它导电率高，而且金属不易做到厚度非常均匀，不宜作电压分布层，只能作为探层。

1、四线电阻屏四线电阻模拟量技术的两层透明金属层工作时每层均增加5V恒定电压：一个竖直方向，一个水平方向。

总共需四根电缆。

特点：高解析度，高速传输反应。

表面硬度处理，减少擦伤、刮伤及防化学处理。

具有光面及雾面处理。

一次校正，稳定性高，永不漂移。

2、五线电阻屏五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上，我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上，而外层镍金导电层只仅仅用来当作纯导体，有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。

触摸屏的原理、分类、优缺点，58触屏寿命想必大家很关心的一个问题就是手机的触摸屏寿命是多少吧！还有就是到底是电阻式触摸屏（诺基亚的）好还是电容式触摸屏（iPhone等）好呢……本文从原理阐述讲解，希望对大家的认知有一些帮助！先说触摸屏的原理触摸屏系统一般包括两个部分：触摸检测装置和触摸屏控制器。

触摸检测装置安装在显示器屏幕前面，用于检测用户触摸位置，接收后送触摸屏控制器；触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。

触摸屏技术也经历了从低档向高档逐步升级和发展的过程。

根据其工作原理，其目前一般被分为四大类：电阻式触摸屏、电容式触摸屏、红外线式触摸屏和表面声波触摸屏。

1、电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层(ITO膜)，上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。

它的内表面也涂有一层ITO，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。

当手指接触屏幕时，两层ITO发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作。

电阻屏根据引出线数多少，分为四线、五线等类型。

五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层，这种导电玻璃的寿命较长，透光率也较高。

电阻式触摸屏的ITO涂层若太薄则容易脆断，涂层太厚又会降低透光且形成内反射降低清晰度。

由于经常被触动，表层ITO使用一定时间后会出现细小裂纹，甚至变型，因此其寿命并不长久。

电阻式触摸屏价格便宜且易于生产，因而仍是人们较为普遍的选择。

四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠,同时也改善了它的光学特性。

2、电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极，其内部形成一个低电压交流电场。

触摸屏上贴有一层透明的薄膜层，它是一种特殊的金属导电物质。

IPS、SLCD、TFT、LED 屏幕科普当今手机屏幕主要就分为LCD与OLED两种。

其他无论哪种屏幕（如iPhone和小米2的IPS屏、三星的AMOLED屏、SLCD屏）都属于这两类的延伸。

我们从用户终端可实际了解的角度来谈谈，主流手机屏幕的一些特性和关键。

一、关于视觉分辨力和视网膜屏幕早在19世纪，人们就发现，“想要将两条明暗相间的细线区分开来，它们之间需要有 0.59 角分（arcminute）的差距。

0.59角分在10英寸的距离上大致相当于0.0017英寸，取其倒数583，再考虑到两条细线各自需要至少一明一暗两个点，我们可以合理地推论，当印刷品的墨点密度达到每英寸1200点（1200 Drops Per Inch, DPI）以上，就可以满足相当挑剔的阅读要求。

所以目前比较优秀的家用打印机，都标称能够达到 1200 乃至 2400 DPI 的分辨率。

”（摘自Type is Beautiful站，<视觉分辨力与 retina="" display="">一文）iPhone4发布的时候，其标称的像素密度为326ppi实际上300dpi的墨点密度在很早以前的数码印刷制品上就已经能够实现，这是一个什么样的概念呢？所谓300dpi，意思就是每一英寸长度上有300个像素点。

参照：Kindle Fire为167 PPI，iPhone 3G为164 PPI，iPad一代和二代则有132 PPI。

所谓像素，通常可以理解为我们在凑近屏幕的时候看到的屏幕上的一个个小颗粒小方格，这些方格联合在一起组成了整张屏幕。

300ppi本身并不是非常理想的数值，不过对于显示图像来说，已经基本可满足需求，图像并不如文字那样具备那么高的密度要求。

可见，论视觉分辨力这个单独的数值，单看这一项，数码类产品还有比较大的发展空间。

不过这么说也不是非常合理，因为屏幕和纸质制品是有差别的。
