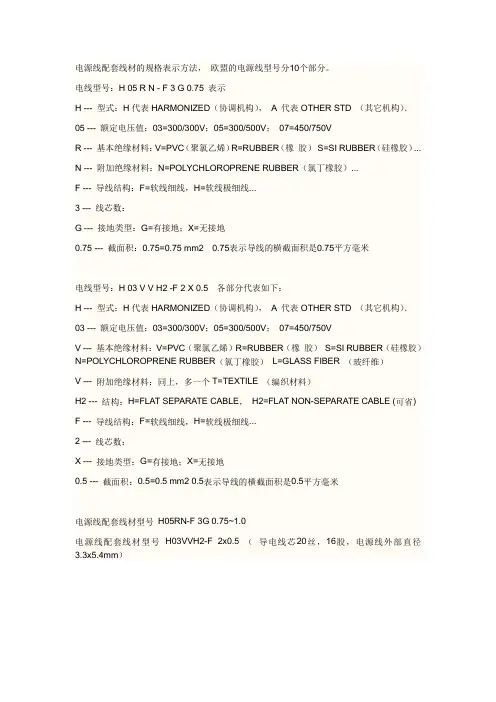

电源线配套线材的规格表示方法,欧盟的电源线型号分10个部分。
电线型号:H 05 R N - F 3 G 0.75 表示H --- 型式:H代表HARMONIZED(协调机构),A 代表OTHER STD (其它机构).05 --- 额定电压值:03=300/300V;05=300/500V;07=450/750VR --- 基本绝缘材料:V=PVC(聚氯乙烯)R=RUBBER(橡胶)S=SI RUBBER(硅橡胶)...N --- 附加绝缘材料:N=POLYCHLOROPRENE RUBBER(氯丁橡胶)...F --- 导线结构:F=软线细线,H=软线极细线...3 --- 线芯数:G --- 接地类型:G=有接地;X=无接地0.75 --- 截面积:0.75=0.75 mm2 0.75表示导线的横截面积是0.75平方毫米电线型号:H 03 V V H2 -F 2 X 0.5 各部分代表如下:H --- 型式:H代表HARMONIZED(协调机构),A 代表OTHER STD (其它机构).03 --- 额定电压值:03=300/300V;05=300/500V;07=450/750VV --- 基本绝缘材料:V=PVC(聚氯乙烯)R=RUBBER(橡胶)S=SI RUBBER(硅橡胶)N=POLYCHLOROPRENE RUBBER(氯丁橡胶)L=GLASS FIBER (玻纤维)V --- 附加绝缘材料:同上,多一个T=TEXTILE (编织材料)H2 --- 结构:H=FLAT SEPARATE CABLE,H2=FLAT NON-SEPARATE CABLE (可省)F --- 导线结构:F=软线细线,H=软线极细线...2 --- 线芯数:X --- 接地类型:G=有接地;X=无接地0.5 --- 截面积:0.5=0.5 mm2 0.5表示导线的横截面积是0.5平方毫米电源线配套线材型号H05RN-F 3G 0.75~1.0电源线配套线材型号H03VVH2-F 2x0.5 (导电线芯20丝,16股,电源线外部直径3.3x5.4mm)。

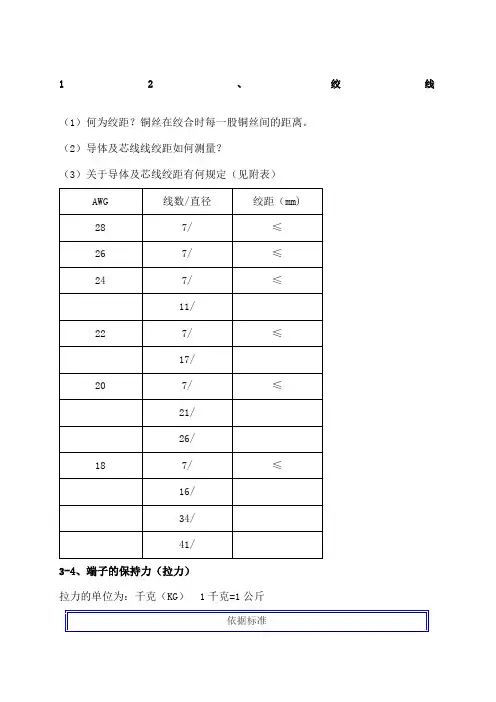

12、绞线(1)何为绞距?铜丝在绞合时每一股铜丝间的距离。
(2)导体及芯线线绞距如何测量?(3)关于导体及芯线绞距有何规定(见附表)3-4、端子的保持力(拉力)拉力的单位为:千克(KG) 1千克=1公斤目前,线材部在UL标准上已认证有14款,如下:UL1007;UL1015;UL1061;UL1533;UL1571;UL1617;UL1672;UL2464;UL2468;UL2547;UL2562;UL2725;UL2854;UL202761、UL1007额定温度: 80℃额定电压: 300V导体使用32-16AWG单根或绞合裸铜或镀锡铜线PVC绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试2、UL1015额定温度: 105℃额定电压: 600V导体使用32-16AWG单根或绞合裸铜或镀锡铜线PVC绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试3、UL1061额定温度: 80℃额定电压: 300V导体使用32-16AWG单根或绞合裸铜或镀锡铜线半硬质PVC绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试4、UL1533额定温度: 80℃额定电压: 无规定导体使用32-16AWG单根或绞合裸铜或镀锡铜线半硬质PVC芯线绝缘,PVC外被绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试5、UL1571额定温度: 80℃额定电压: 300V导体使用30-16AWG单根或绞合裸铜或镀锡铜线半硬质PVC或PVC芯线绝缘,PVC外被绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试6、UL1617额定温度:105℃额定电压: 600V导体使用30-16AWG单根或绞合裸铜或镀锡铜线PVC外被绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试7、UL1672额定温度:105℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线PVC外被绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试8、UL2464额定温度:80℃额定电压: 300V导体使用绞合裸铜或镀锡铜线镀锡或裸铜线绞合地线半硬质(SR)PVC芯线绝缘,PVC外被绝缘可通过UL VW-1及CSAFT1,垂直型耐然测试9、UL2468额定温度:80℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线PVC外被绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试10、UL2547额定温度:80℃额定电压: 无规定V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC外被绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试11、UL2562额定温度:80℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC外被绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试12、UL2725额定温度:60 OR 80℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC外被绝缘,可通过UL VW-1及CSAFT1,垂直型耐然测试13、UL2854额定温度: 80℃额定电压: 300V导体使用单根或绞合裸铜或镀锡铜线使用裸铜或镀锡铜缠绕屏蔽PVC外被绝缘、扁平押出。

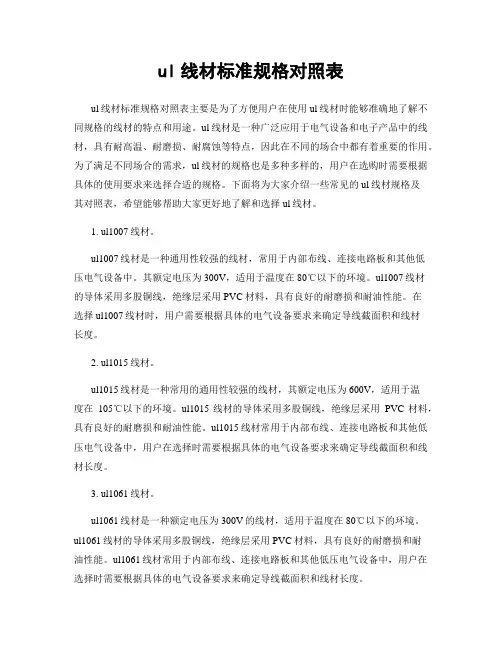

ul线材标准规格对照表ul线材标准规格对照表主要是为了方便用户在使用ul线材时能够准确地了解不同规格的线材的特点和用途。
ul线材是一种广泛应用于电气设备和电子产品中的线材,具有耐高温、耐磨损、耐腐蚀等特点,因此在不同的场合中都有着重要的作用。
为了满足不同场合的需求,ul线材的规格也是多种多样的,用户在选购时需要根据具体的使用要求来选择合适的规格。
下面将为大家介绍一些常见的ul线材规格及其对照表,希望能够帮助大家更好地了解和选择ul线材。
1. ul1007线材。
ul1007线材是一种通用性较强的线材,常用于内部布线、连接电路板和其他低压电气设备中。
其额定电压为300V,适用于温度在80℃以下的环境。
ul1007线材的导体采用多股铜线,绝缘层采用PVC材料,具有良好的耐磨损和耐油性能。
在选择ul1007线材时,用户需要根据具体的电气设备要求来确定导线截面积和线材长度。
2. ul1015线材。
ul1015线材是一种常用的通用性较强的线材,其额定电压为600V,适用于温度在105℃以下的环境。
ul1015线材的导体采用多股铜线,绝缘层采用PVC材料,具有良好的耐磨损和耐油性能。
ul1015线材常用于内部布线、连接电路板和其他低压电气设备中,用户在选择时需要根据具体的电气设备要求来确定导线截面积和线材长度。
3. ul1061线材。
ul1061线材是一种额定电压为300V的线材,适用于温度在80℃以下的环境。
ul1061线材的导体采用多股铜线,绝缘层采用PVC材料,具有良好的耐磨损和耐油性能。
ul1061线材常用于内部布线、连接电路板和其他低压电气设备中,用户在选择时需要根据具体的电气设备要求来确定导线截面积和线材长度。
4. ul1569线材。
ul1569线材是一种额定电压为300V的线材,适用于温度在105℃以下的环境。
ul1569线材的导体采用多股铜线,绝缘层采用PVC材料,具有良好的耐磨损和耐油性能。
线材规格描述

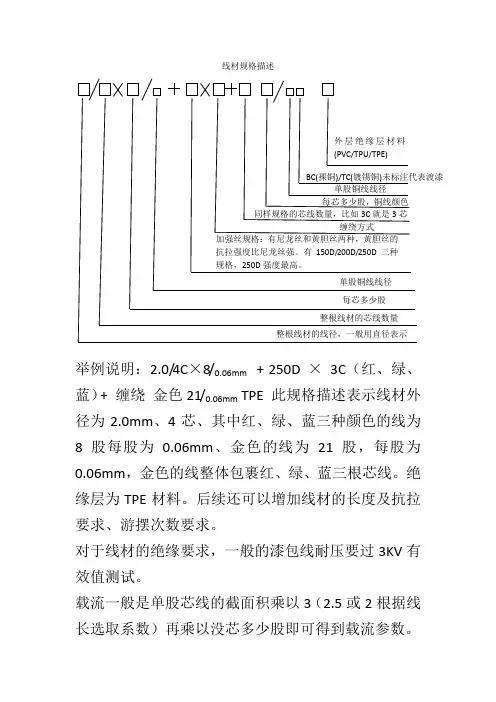

举例说明:2.0/4C×8/0.06mm + 250D ×3C(红、绿、蓝)+ 缠绕金色21/0.06mm TPE 此规格描述表示线材外径为2.0mm、4芯、其中红、绿、蓝三种颜色的线为8股每股为0.06mm、金色的线为21股,每股为0.06mm,金色的线整体包裹红、绿、蓝三根芯线。
绝缘层为TPE材料。
后续还可以增加线材的长度及抗拉要求、游摆次数要求。
对于线材的绝缘要求,一般的漆包线耐压要过3KV有效值测试。
载流一般是单股芯线的截面积乘以3(2.5或2根据线长选取系数)再乘以没芯多少股即可得到载流参数。
根据线材厂介绍:铜线的材料大致分为有氧和无氧铜,其中有氧铜纯度为87%左右,无氧铜纯度为99%。
漆包线渡漆工艺:国产工艺一般有8道工艺,进口的工艺一般有12道工艺。

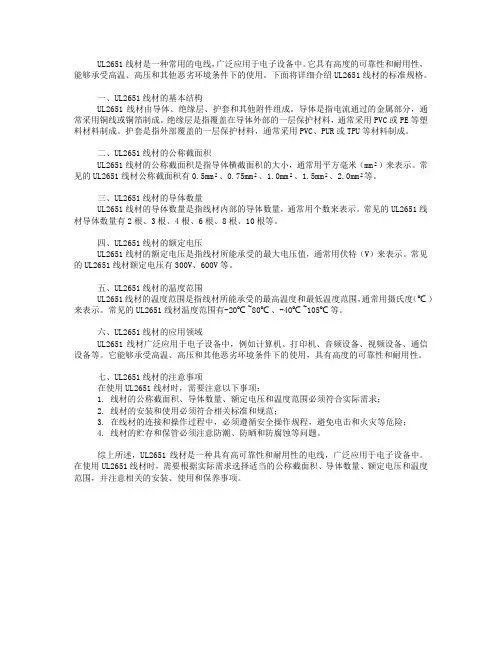

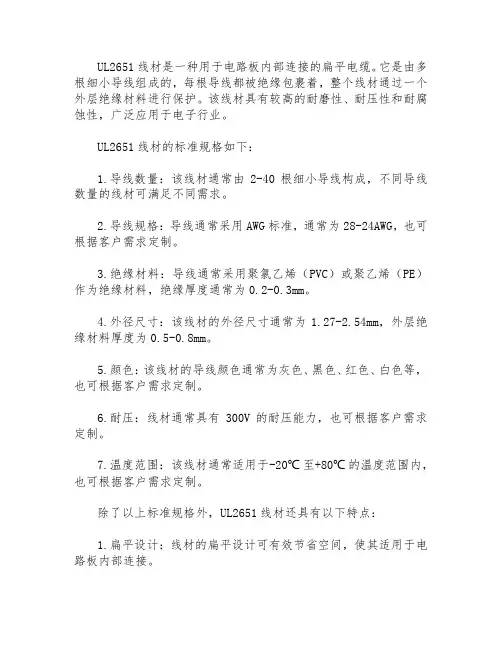

UL2651线材是一种常用的电线,广泛应用于电子设备中。
它具有高度的可靠性和耐用性,能够承受高温、高压和其他恶劣环境条件下的使用。
下面将详细介绍UL2651线材的标准规格。
一、UL2651线材的基本结构UL2651线材由导体、绝缘层、护套和其他附件组成。
导体是指电流通过的金属部分,通常采用铜线或铜箔制成。
绝缘层是指覆盖在导体外部的一层保护材料,通常采用PVC或PE等塑料材料制成。
护套是指外部覆盖的一层保护材料,通常采用PVC、PUR或TPU等材料制成。
二、UL2651线材的公称截面积UL2651线材的公称截面积是指导体横截面积的大小,通常用平方毫米(mm²)来表示。
常见的UL2651线材公称截面积有0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.0mm²等。
三、UL2651线材的导体数量UL2651线材的导体数量是指线材内部的导体数量,通常用个数来表示。
常见的UL2651线材导体数量有2根、3根、4根、6根、8根、10根等。
四、UL2651线材的额定电压UL2651线材的额定电压是指线材所能承受的最大电压值,通常用伏特(V)来表示。
常见的UL2651线材额定电压有300V、600V等。
五、UL2651线材的温度范围UL2651线材的温度范围是指线材所能承受的最高温度和最低温度范围,通常用摄氏度(℃)来表示。
常见的UL2651线材温度范围有-20℃~80℃、-40℃~105℃等。
六、UL2651线材的应用领域UL2651线材广泛应用于电子设备中,例如计算机、打印机、音频设备、视频设备、通信设备等。
它能够承受高温、高压和其他恶劣环境条件下的使用,具有高度的可靠性和耐用性。
七、UL2651线材的注意事项在使用UL2651线材时,需要注意以下事项:1. 线材的公称截面积、导体数量、额定电压和温度范围必须符合实际需求;2. 线材的安装和使用必须符合相关标准和规范;3. 在线材的连接和操作过程中,必须遵循安全操作规程,避免电击和火灾等危险;4. 线材的贮存和保管必须注意防潮、防晒和防腐蚀等问题。

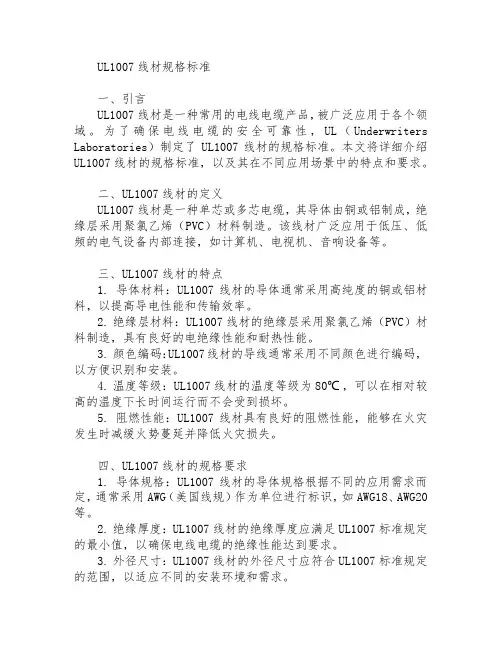

UL1007线材规格标准一、引言UL1007线材是一种常用的电线电缆产品,被广泛应用于各个领域。
为了确保电线电缆的安全可靠性,UL(Underwriters Laboratories)制定了UL1007线材的规格标准。
本文将详细介绍UL1007线材的规格标准,以及其在不同应用场景中的特点和要求。
二、UL1007线材的定义UL1007线材是一种单芯或多芯电缆,其导体由铜或铝制成,绝缘层采用聚氯乙烯(PVC)材料制造。
该线材广泛应用于低压、低频的电气设备内部连接,如计算机、电视机、音响设备等。
三、UL1007线材的特点1. 导体材料:UL1007线材的导体通常采用高纯度的铜或铝材料,以提高导电性能和传输效率。
2. 绝缘层材料:UL1007线材的绝缘层采用聚氯乙烯(PVC)材料制造,具有良好的电绝缘性能和耐热性能。
3. 颜色编码:UL1007线材的导线通常采用不同颜色进行编码,以方便识别和安装。
4. 温度等级:UL1007线材的温度等级为80℃,可以在相对较高的温度下长时间运行而不会受到损坏。
5. 阻燃性能:UL1007线材具有良好的阻燃性能,能够在火灾发生时减缓火势蔓延并降低火灾损失。
四、UL1007线材的规格要求1. 导体规格:UL1007线材的导体规格根据不同的应用需求而定,通常采用AWG(美国线规)作为单位进行标识,如AWG18、AWG20等。
2. 绝缘厚度:UL1007线材的绝缘厚度应满足UL1007标准规定的最小值,以确保电线电缆的绝缘性能达到要求。
3. 外径尺寸:UL1007线材的外径尺寸应符合UL1007标准规定的范围,以适应不同的安装环境和需求。
4. 电气性能:UL1007线材的电气性能包括导电性能、耐压性能和绝缘电阻等,应符合UL1007标准规定的要求。
5. 标志和包装:UL1007线材应在表面标明产品名称、型号、制造商信息等,并采用适当的包装方式进行保护和运输。
五、UL1007线材的应用场景1. 家用电器:UL1007线材广泛应用于家用电器产品,如洗衣机、冰箱、空调等。
线材规格引言线材是现代社会中广泛使用的一种电气产品,它主要用于电力传输、信息传输和信号传输等领域。
线材规格是指线材的尺寸、材质和性能等技术参数的规定。
了解线材规格对于正确选择和使用线材非常重要。
本文将对线材规格进行详细介绍。
一、线材的尺寸规格1. 直径规格线材的直径是指线材的横截面的直径,通常以毫米为单位来表示。
直径规格是衡量线材粗细的参数,通常直径越大则线材越粗,电阻越小,反之亦然。
常见的直径规格有0.5mm、0.75mm、1.0mm 等。
2. 绝缘层厚度规格线材的绝缘层厚度是指绝缘层的垂直厚度,通常以毫米为单位来表示。
绝缘层厚度规格决定了线材的绝缘性能,即能否有效防止电流泄漏和电击等事故。
常见的绝缘层厚度规格有0.3mm、0.5mm、1.0mm等。
二、线材的材质规格1. 导体材质规格线材的导体材质是指线材的电流传输的主要构成部分。
常见的导体材质有铜、铝和镀锡铜等。
铜是最常用的导体材质,因为它具有良好的导电性能和耐腐蚀性能。
铝是一种较轻的导体材质,适用于在长距离输电时减轻线路负荷。
镀锡铜具有优良的耐腐蚀性能,适用于特殊环境下的使用。
2. 绝缘材质规格线材的绝缘材质是指绝缘层的构成材料。
常见的绝缘材质有聚氯乙烯(PVC)、交联聚乙烯(XLPE)和橡胶等。
PVC是一种常见的绝缘材料,它具有良好的耐磨性和抗老化性能。
XLPE是一种较新的绝缘材料,它具有优良的耐高温和耐电压冲击性能。
橡胶是一种柔软的绝缘材料,适用于特殊环境下的使用。
三、线材的性能规格1. 电阻规格线材的电阻是指单位长度线材内电流通过时所产生的电压降。
电阻规格决定了线材的电流传输能力,常见的电阻规格有10欧姆/千米、20欧姆/千米等。
电阻越小,则线材的电流传输能力越强,反之亦然。
2. 绝缘电阻规格线材的绝缘电阻是指单位长度线材在常温下的绝缘电阻值。
绝缘电阻规格决定了线材的绝缘性能,常见的绝缘电阻规格有100兆欧姆/千米、500兆欧姆/千米等。
