对讲机毕业论文对讲机毕业论文在这个信息高速传递的时代，人们似乎更加依赖于手机和互联网来进行沟通。
然而，在某些特定的场合和环境下，手机和互联网并不能完全满足人们的需求。
这时，对讲机作为一种有效的通信工具，逐渐受到人们的关注和使用。
本文将从对讲机的历史、功能和应用等方面进行探讨，旨在对这一话题进行深入的研究。
首先，让我们回顾一下对讲机的历史。
对讲机起源于20世纪初，当时主要用于军事通信。
随着科技的进步，对讲机的功能逐渐完善，并逐渐应用于民用领域。
现代对讲机不仅具备了基本的语音通信功能，还拥有了更多的附加功能，如GPS定位、短信传输等。
对讲机的发展历程不仅是科技进步的体现，也是人们对通信工具需求不断变化的反映。
其次，让我们来了解一下对讲机的功能。
对讲机最基本的功能就是语音通信，它可以实现一对一或一对多的实时对话。
这种实时通信的特点使得对讲机在紧急救援、物流配送、旅游导览等领域得到广泛应用。
此外，对讲机还具备一些高级功能，如GPS定位。
通过GPS定位功能，用户可以实时了解对方的位置信息，方便协调工作和行动。
另外，对讲机还可以实现短信传输、语音录制、免提通话等功能，满足不同用户的需求。
接下来，让我们来探讨一下对讲机在不同领域的应用。
首先是公共安全领域。
对讲机在公安、消防、交通等领域发挥着重要作用。
例如，在火灾现场，消防队员可以通过对讲机与指挥中心进行实时的语音通信，以便更好地协调救援工作。
其次是物流配送领域。
对讲机可以实现配送员与调度中心的实时通话，方便调度员安排工作和指导配送员的行动。
此外，对讲机还广泛应用于旅游导览、工地施工、野外探险等领域，为人们提供了便利和安全。
然而，对讲机也存在一些问题和挑战。
首先是通信距离的限制。
由于对讲机使用的是无线电波进行通信，其通信距离受到地形、建筑物等因素的影响，无法实现远距离的通信。
其次是通信安全的问题。
由于对讲机的通信信号是通过无线电波传输的，存在被窃听和干扰的风险。
对讲机的毕业论文对讲机的毕业论文一、引言在现代社会中，通信技术的发展已经成为人们生活中不可或缺的一部分。
随着科技的不断进步，各种通信设备也在不断更新换代。
然而，在这个高科技时代，有一种通信设备却一直保持着它独特的地位，那就是对讲机。
二、对讲机的起源与发展对讲机最早起源于二十世纪初，当时主要用于军事通信。
随着技术的不断进步，对讲机逐渐走入了民用领域。
它的简单易用、实用可靠的特点，使得对讲机在各个行业得到了广泛的应用。
例如，在警察、消防、物流等领域，对讲机成为了必备的通信工具。
三、对讲机的工作原理对讲机的工作原理相对简单，它通过无线电波进行通信。
首先，话筒将声波转化为电信号，然后经过发射机转化为无线电波，通过天线发送出去。
接收机收到无线电波后，将其转化为电信号，再经过扬声器转化为声波。
这样，双方就能进行实时的语音通话。
四、对讲机的优势与应用1. 实时性对讲机的最大优势就是实时性。
与手机不同，对讲机不需要拨号，也不需要等待对方接听。
只需按下对讲键，就能立即与对方进行通话。
这种实时性在紧急情况下尤为重要，例如在火灾、地震等灾害发生时，对讲机能够迅速传递信息，提高救援效率。
2. 范围广对讲机的通信范围相对较广。
一般情况下，对讲机的通信距离可达数公里甚至更远，远远超过了普通手机的通信范围。
这使得对讲机成为了一种适用于户外活动、野外施工等场景的理想通信工具。
3. 耐用性强对讲机通常采用坚固耐用的外壳设计，能够抵抗各种外界环境的冲击。
它具有防水、防尘、耐摔等特点，能够在恶劣的工作环境下正常工作。
这使得对讲机成为了许多行业的首选通信设备。
五、对讲机的未来发展随着科技的不断进步，对讲机也在不断演进。
在传统对讲机的基础上，出现了数字对讲机、网络对讲机等新型产品。
这些产品不仅具备传统对讲机的功能，还具有更高的音质、更大的通信范围以及更多的扩展功能。
未来，对讲机有望在更多领域得到应用，为人们的生活带来更多便利。
六、结语对讲机作为一种古老而又经典的通信设备，一直以来都在默默地为人们的生活服务。
摘要：无线对讲机具有使用简单、不受网络限制、通话成本低、适用范围广等优点。
它是在鉴频、混频等技术的基础上，利用无线电通信原理研发的一种通信方式。
目前，人们对对讲机的研究已从模拟化转化为数字化。
本文从无线对讲机的基本原理出发，确立了系统的设计方案，将对讲机系统分为发射部分和接收部分两大部分，并对各部分的功能和作用进行了分析和研究。
通过对声电转换电路、低频放大电路、混频电路、鉴频电路、天线与同类型电路的对比，最后确定了对讲机电路图。
接下来利用Multisim仿真软件对各大模块进行仿真并对仿真信号进行分析。
本论文最后对影响对讲机传送距离的因素进行分析，提出了改进意见。
关键词：无线对讲机；LM386；MultisimDesign Of Radio Walkie-talkiesAbstract : Walkie-talkie has advantages such as easy to use, without network restrictions, low cost communication and wide range of application . It is a method of communication on the basis of the frequency distinguishing and mixing techniques, developed on the radio communication principle. Currently, the study of wireless interphone has turned from anolog to digital.This thesis starts from the wireless walkie-talkie basic principle, to establish the system design. And walkie-talkie system is divided into two parts: send part and receive part.It analyses and researchs the functions and usages of each part. I analyse such circuits:voice of conversion circuit, low-frequency amplifier, mixer circuit-frequency circuit, antenna,and compare them with similar circuits, finaly confirm the whole walkie-talkie circuit. Next, using Multisim simulation software to simulate the major modules and analysing simulation signals. At last,the thesis analyses the factors affecting the talking distance of walkie-talkie,and suggests some improvements.Keywords：walkie-talkie, LM386, Multisim摘要：无线对讲机是移动通信中一个重要的分支,应用非常广泛,无线电对讲机和其它无线通信工具(如手机)其市场定位各不相同,难以互相取代,还将长期使用下去。

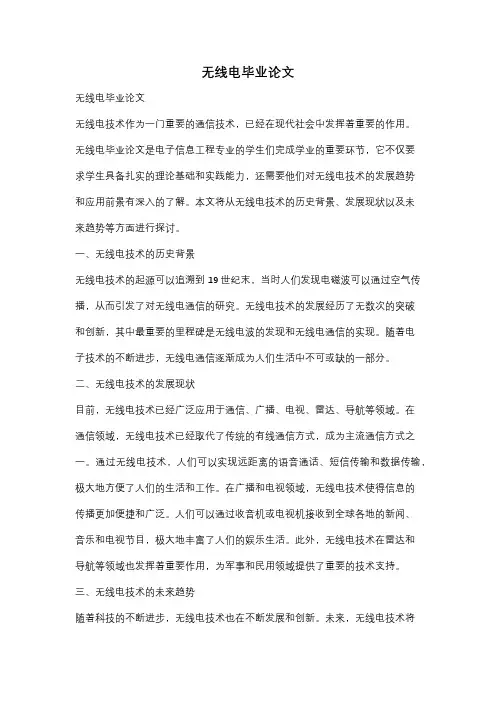

无线电毕业论文无线电毕业论文无线电技术作为一门重要的通信技术，已经在现代社会中发挥着重要的作用。
无线电毕业论文是电子信息工程专业的学生们完成学业的重要环节，它不仅要求学生具备扎实的理论基础和实践能力，还需要他们对无线电技术的发展趋势和应用前景有深入的了解。
本文将从无线电技术的历史背景、发展现状以及未来趋势等方面进行探讨。
一、无线电技术的历史背景无线电技术的起源可以追溯到19世纪末，当时人们发现电磁波可以通过空气传播，从而引发了对无线电通信的研究。
无线电技术的发展经历了无数次的突破和创新，其中最重要的里程碑是无线电波的发现和无线电通信的实现。
随着电子技术的不断进步，无线电通信逐渐成为人们生活中不可或缺的一部分。
二、无线电技术的发展现状目前，无线电技术已经广泛应用于通信、广播、电视、雷达、导航等领域。
在通信领域，无线电技术已经取代了传统的有线通信方式，成为主流通信方式之一。
通过无线电技术，人们可以实现远距离的语音通话、短信传输和数据传输，极大地方便了人们的生活和工作。
在广播和电视领域，无线电技术使得信息的传播更加便捷和广泛。
人们可以通过收音机或电视机接收到全球各地的新闻、音乐和电视节目，极大地丰富了人们的娱乐生活。
此外，无线电技术在雷达和导航等领域也发挥着重要作用，为军事和民用领域提供了重要的技术支持。
三、无线电技术的未来趋势随着科技的不断进步，无线电技术也在不断发展和创新。
未来，无线电技术将面临以下几个方面的挑战和发展趋势。
首先，无线电技术将更加注重通信速度和带宽的提升。
随着人们对通信速度和带宽的需求越来越高，无线电技术需要不断提升其传输速度和带宽，以满足人们对高速、大容量通信的需求。
其次，无线电技术将更加注重通信安全和隐私保护。
随着信息安全问题的日益突出，无线电技术需要加强对通信安全和隐私保护的研究和应用，以保障用户的通信安全和隐私权益。
再次，无线电技术将更加注重环境友好和节能减排。
随着全球环境问题的日益严重，无线电技术需要减少对环境的影响，采用更加环保和节能的通信方式和设备，以减少能源消耗和减少碳排放。
对讲机毕业设计对讲机作为一种便捷的通信工具，在许多领域都有着广泛的应用，如公安、消防、物流、建筑等。
本次毕业设计旨在设计一款功能实用、性能稳定的对讲机系统，以满足特定场景下的通信需求。
一、设计背景随着科技的不断发展，通信技术日新月异，但对讲机因其独特的优势仍然在特定领域发挥着重要作用。
它不受网络覆盖的限制，能够在没有基站信号的情况下实现短距离通信，具有即时性、可靠性和便捷性等特点。
在实际应用中，不同场景对对讲机的功能和性能有着不同的要求。
例如，在应急救援场景中，对讲机需要具备强大的抗干扰能力和远距离通信能力；在物流仓储场景中，对讲机则需要小巧轻便、操作简单，并且能够支持群组通信。
因此，设计一款满足特定需求的对讲机具有重要的现实意义。
二、设计目标本次对讲机毕业设计的主要目标是设计一款具有以下功能和性能的对讲机：1、通信距离：在开阔地带，通信距离不小于 5 公里。
2、频率范围：覆盖常见的对讲机频段，如 400-470MHz。
3、语音质量：清晰、无杂音，能够准确还原语音信息。
4、电池续航：连续工作时间不少于 8 小时。
5、操作便捷：具备简单直观的操作界面，方便用户使用。
6、抗干扰能力：能够在复杂的电磁环境中稳定工作，不受其他信号的干扰。
三、硬件设计1、主控芯片选择合适的微控制器作为主控芯片，负责整个对讲机系统的控制和管理。
要求芯片具有低功耗、高性能、丰富的接口资源等特点。
2、射频模块射频模块是实现对讲机通信的关键部分。
选用高性能的射频收发芯片，搭配合适的天线，以确保通信距离和信号质量。
3、音频处理模块包括麦克风、扬声器、音频放大器等，负责语音信号的采集、放大和播放，保证语音质量清晰、洪亮。
4、电源管理模块设计合理的电源管理电路，为整个系统提供稳定的电源供应。
同时，要考虑电池的充电管理，以延长电池使用寿命。
5、显示与操作模块配备液晶显示屏和按键，用于显示对讲机的工作状态和参数，以及进行功能操作。
四、软件设计1、通信协议制定适合本对讲机系统的通信协议，包括频率选择、信道编码、调制解调方式等，以确保通信的准确性和可靠性。
引言概述：对讲机作为一种无线通信设备，在近年来得到了广泛的应用和发展。
作为一种可以实现即时双向通信的便携设备，对讲机在各个行业起到了重要的作用。
本文将探讨对讲机的毕业设计，主要从硬件设计、软件设计、通信技术、功耗优化以及用户体验等方面进行阐述。
正文内容：一、硬件设计1.核心芯片的选择：选择一款高性能的芯片，以满足对讲机在通信速度和音频质量等方面的要求。
2.射频电路的设计：设计一个高灵敏度的射频接收模块，以确保对讲机在不同环境下都能保持稳定的信号接收。
3.音频电路的设计：优化音频放大电路，以提高对讲机的听筒音量和麦克风灵敏度，使用户能够清晰地听到对方的声音。
4.电源管理模块：设计一个高效的电源管理模块，以延长对讲机的续航时间，并支持快速充电功能。
5.外壳设计：采用耐磨、防水、防尘的材料，设计一个符合人体工程学的外壳，使对讲机能够在恶劣的环境下正常工作。
二、软件设计1.操作系统的选择：选择一个适应对讲机功能需求的操作系统，以提供稳定可靠的运行环境。
2.用户界面设计：设计一个简洁、直观的用户界面，使用户能够方便地操作对讲机的各项功能。
3.按键逻辑设计：设计合理的按键布局和功能分配，以便用户能够快速、准确地完成各项操作。
4.通话管理系统：设计一个高效的通话管理系统，能够实现多人同时通话、群组通话以及呼叫等功能。
5.数据传输与存储系统：设计一个可靠的数据传输与存储系统，以备份对讲机中的重要通讯记录和用户数据。
三、通信技术1.无线通信标准的选择：选择一种通信标准，如DMR、TETRA 或P25等，以确保对讲机在通信范围内能够稳定地传输语音数据。
2.信道分配算法：设计一种有效的信道分配算法，以提高多人同时通话时的通信质量和吞吐量。
3.信号加密技术：采用先进的加密技术，以保障对讲机通信的安全性和私密性。
4.抗干扰技术：设计一套有效的抗干扰方法，以增强对讲机在电磁干扰环境下的通信能力。
5.网络互通技术：设计一种互联网互通的通信方案，实现对讲机与手机、电脑等设备之间的通信。

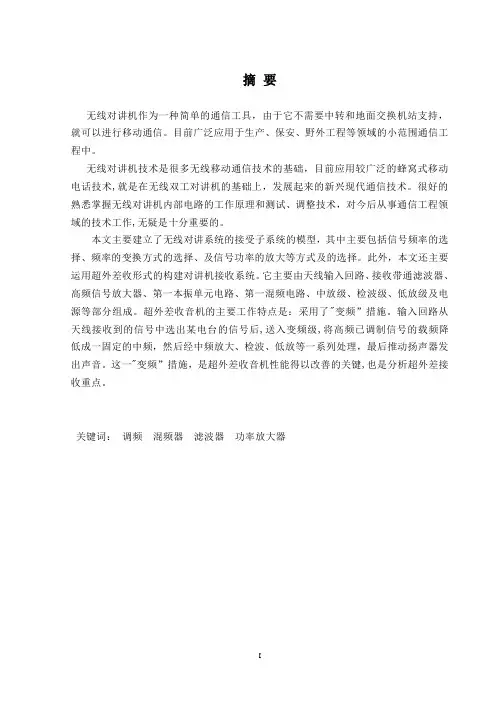

目录调频对讲机电路的安装与调试 (4)摘要 (4)1 概述 (5)2 总体电路的确定 (6)2.1 工作原路及框图 (6)2.1.1工作原理 (6)2.1.2框图 (7)2.2 总体电路原路图 (7)2.2.1电路原理图 (7)2.2.2电气指标参数 (9)3 单元电路的分析与设计 (11)3.1 FM接收机电路原理与分析 (11)3.1.1输入选频网络 (11)3.1.2高频选频放大器 (12)3.1.3混频电路与本振电路 (13)3.1.4二混频、限幅中放、鉴频电路 (15)3.1.5静噪电路 (18)3.1.6音频功放电路 (19)3.1.7直流稳压源电路 (20)3.2 FM调频发射电路 (21)3.2.1话筒放大器电路 (21)3.2.2晶体调频振荡兼三倍频电路 (22)3.2.3高频谐振放大器与高频激励放大器 (24)3.2.4末级谐振功率放大器与输出滤波网络 (26)3.3 元件的检测与安装焊接 (28)3.3.1电阻 (28)3.3.2电容 (28)3.3.3电感 (29)3.3.4二极管 (29)3.3.5三极管 (29)3.4 对讲机电路的调试与测量 (30)3.4.1接收机电路的调试 (30)3.4.2发射机电路的调试 (33)3.5 接收与发射电路的统调及要求 (36)3.5.1校准的步骤 (36)3.5.2对讲机电路中主要频率点的定义与计算方法 (37)3.5.3备注 (38)谢辞 (39)参考文献 (40)调频对讲机电路的安装与调试摘要在现代通信中,对讲机是一种近距离的、简单的无线传输通信工具,由于它不需要中转站和地面交换机站支持,就可以进行有效的移动通信,因此深受人们欢迎。
目前,它广泛应用于生产、保安、野外工程等领域的小范围移动通信工程中。
调频对讲机是通过调节频率使一组对讲机的接收频率和发射频率与另一组对讲机的发射频率和接收频率相同,从而实现对讲功能的无线通信工具。
对讲机毕业设计对讲机毕业设计随着科技的不断发展，对讲机作为一种传统的通信工具，逐渐被人们所忽视。
然而，在某些特定的环境下，对讲机仍然发挥着重要的作用。
因此，我决定选择对讲机作为我的毕业设计主题，以探索如何将其与现代科技相结合，使其在现实生活中发挥更大的作用。
首先，我决定对传统的对讲机进行一些改进，使其更加符合现代人的需求。
我计划增加对讲机的功能，使其不仅仅是用来进行简单的语音通信，还可以具备一些其他的功能，比如发送文字信息、定位功能等。
这样一来，对讲机就可以更好地满足人们的多样化需求，不再局限于传统的通信方式。
其次，我考虑到对讲机在特定环境下的应用。
比如，在野外探险、救援行动等场景中，对讲机的通信距离可能会受到限制。
为了解决这个问题，我计划引入无线网络技术，使对讲机可以通过互联网进行通信。
这样一来，无论距离有多远，只要有网络信号覆盖，对讲机就能够实现远程通信，大大提高了其实用性。
除了功能的改进，我还考虑到对讲机的外观设计。
传统的对讲机通常较为笨重，不够时尚。
为了使其更符合现代人的审美需求，我计划采用轻薄的设计风格，使对讲机更加便携，方便携带。
同时，我还计划引入一些时尚元素，比如炫彩外壳、可更换面板等，使对讲机不再单调，更加符合年轻人的喜好。
在对讲机的设计过程中，我还考虑到了对讲机的能源问题。
传统的对讲机通常需要使用电池供电，使用时间有限。
为了解决这个问题，我计划在对讲机中引入太阳能充电技术，使其可以通过太阳能进行充电，延长使用时间。
这样一来，对讲机就可以在户外等无电源环境下持续使用，提高了其可靠性。
除了对讲机的功能和外观设计，我还考虑到了对讲机的用户体验。
为了使用户更加方便地使用对讲机，我计划在对讲机中引入语音识别技术，使其可以通过语音指令实现各种操作。
比如，用户可以通过语音指令发送信息、拨打电话等，不再需要手动操作。
这样一来，对讲机的使用将更加便捷，提高了用户的满意度。
综上所述，对讲机毕业设计的主题是对传统对讲机进行改进，使其在现实生活中发挥更大的作用。
对讲机的毕业论文近些年来随着通讯技术不断发展，对讲机的应用越来越广泛，无线对讲技术在政府、金融、物流、医疗等行业得到了广泛的运用。
对讲机具有通讯距离远、费用低廉、操作简单、排队进入频道等一些列特点，因此对讲机在短距离通讯方面有着广泛的适用性。
一、对讲机的基本原理与技术对讲机指的是一种无线数字通讯工具，它采用了频分多址技术(FDMA)，是一种点对多、组间通讯方式，由此得以实现互相通讯的功能。
对讲机在同一频率上传输音频信号，需要使用复合编码技术将语音信息数字化进行传输。
数字化的语音信息加上某些控制信息通过调制调频技术调制成一个带宽为25kHz 的载波信号，发射出去。
接收端通过解调器，将信号还原成原始语音信息，再经过解码技术还原成人们能够识别的语音。
对讲机通常采用模拟调制或数字调制技术。
数字调制技术可以将模拟语音信号数字化、压缩，从而减少所需的传输带宽。
二、对讲机的类型目前对讲机按照使用渠道、功能、发送距离等多维度进行分类，主要可以分为如下几类：1. 广域网对讲机：广域网对讲机是一种无线卫星通信方式，发射信号通过卫星进行传输，可以实现全球范围内的通信。
2. 手台对讲机：手台对讲机适用于短距离通讯，多用于物流、建筑等室外环境中使用。
3. 手持移动对讲机：手持移动对讲机需要建立半径较大的通讯网，适合于建筑施工工地、物流储运等大面积、多点相互之间进行通讯的需求。
三、对讲机的应用领域目前对讲机主流应用领域包括：安防、公共事业、电力、交通运输、工业生产、医疗、政府、金融等多个行业，其中具体的应用场景包括：1. 安防: 对讲机主要应用在酒店、机场、车站、商场等高人流量、高频繁性的场所，可以快速协调应急事件响应和客户服务。
2. 公共事业：对讲机最主要的运用在公共交通领域中，如公交车、地铁、火车、公路指挥等领域。
3. 电力：对讲机的运用可覆盖从电厂到小区的整个电力系统,以及配电设备档案拍照上传，提高了工程师的工作效率，减少了工作难度。
单工无线呼叫通信系统【摘要】单工无线呼叫系统具有使用简单、不受网络限制、通话成本低、适用范围广等优点。
它是在鉴频、混频等技术的基础上，利用无线电通信原理研发的一种通信方式。
目前，人们对对讲机的研究已从模拟化转化为数字化。
本文从无线对讲机的基本原理出发，并对各部分的功能和作用进行了分析和研究，确定了对讲机电路图。
本系统的功能在于实现呼叫和通话功能。
无线对讲电话的特点是可供小型单位作内部电话使用，此外由于采用成品无线模块,从而使制作变得很简单,成本也很低。
对讲电话实现了内部的通话，为人们的日常生活带来了极大的方便，值得进一步推广，有很好的发展前景。
电子技术的研究才刚刚开始，随着这项技术的研究逐渐深入，涉及的研究领域也将更广。
希望这项技术的研究能为人们以后的生活、工作带来更大的便利，为人们提供更为舒适、完美的生活方式。
本论文最后对对讲机的现状及发展前景进行分析。
【关键词】无线呼叫调频发射振荡电路Transitions wireless call communication system[Abstract]pick transitions have use wireless call system simple, not affected by network restrictions, call low cost, wide application, etc. It is popularly used in frequency mixing technology, on the basis of using radio communication principle of a kind of communication research. At present, people on the intercom research has from MoNiHua into digital. This paper based on the basic principle of wireless radio, and part of the function and effect are analyzed and studied, determines the intercom diagram.The function of this system is to realize call and call functions. The characteristics of wireless talkback telephone is available for small units for internal use, moreover due to the telephone finished product, thus make make wireless module becomes very simple, the cost is low. Talkback telephone calls, realized the internal for People's Daily life has brought great convenience and deserves further promotion, have very good prospects for development. Electronic technology research is just beginning, as the technology research, involving gradually goes deep research realm will be more widely. Hope this technology research for people later life, work bring greater convenience, to provide people with more comfortable and perfect way of life. This paper finally to intercom current situation and development prospect were analyzed.[key words] wireless close call FM launch目录目录 (4)1 绪论 (6)1.1 无线对讲的功能 (6)1.2 单工无线对讲的概述 (8)1.3 简易调频发射与接收 (11)1.4 石英振荡的调频发射与接收 (11)1.5 采用PLL接收的无线通信 (11)1.6本文研究的意义 (12)2 设计方案 (13)2.1 设计方案 (13)2．2 发射部分电路设计方案 (14)2．2．1 方案一：电容三点式 (14)2．2．2 方案二：电感三点式 (15)2．2．3 方案三：晶振产生 (17)2.3 无线话筒准用的频段 (18)2.3.1 VHF甚高频波段 (18)2.3.2 UHF超高频波段 (19)2.4 各频段无线电波的传播特性 (19)2.5 对讲机的工作原理 (20)2.5.1 发射部分 (20)2.5.2接收部分 (21)2.5.3调制信号及调制电路 (21)2.5.4信令处理 (21)2.6 主要技术性能指标 (22)3 电路设计 (23)3.1 发射部分电路设计 (23)3.2 接收部分电路设计 (25)4 对讲机的发展前景 (29)4.1我国对讲机的现状 (29)4.1.1对讲机在国民经济中的地位与作用 (29)4.1.2 对讲机是一个有很强增长力的行业 (30)4.1.3我国对讲机产业的基本情况 (30)4.2市场前景及今后的发展趋势 (31)4.2.1 我国的对讲机的发展前景 (31)4.2.2 楼宇可视对讲智能系统 (34)4.2.3 即按即谈（push to talk） (34)5 设计心得 (36)6 结论 (38)参考文献 (40)1 绪论1.1 无线对讲的功能无线电对讲机，其涵盖范围较宽。
无线电对讲机电子与通信专业毕业设计毕业论文毕业设计（论文）题目：无线电对讲机学生姓名系别专业学号指导教师二00 年月日摘要:对讲机的用途很广泛，发送原理是把音频信号转换成电信号,再通过调制之后利用特定的频率范围发送出去。
接收是利用接收器对特定的频率范围之内收到的信号通过解调之后通过扬音器发出收到的信息声音关键词:电波、频率、信号Abstract:The intercom use is very widespread, the transmission principle is transforms the tonic train signalling the electrical signal, again after modulation uses the specific frequency range to transmit.The receive is uses the receiver the signal which receives to the specific frequency range in after the demodulation makes the information sound through the microphone which receives.Key word:Electric wave, frequency, signal前言无线电波是指在自由空间（包括空气和真空）传播的射频频段的电磁波。
无线电技术是通过无线电波传播声音或其他信号的技术。
无线电技术的原理在于，导体中电流强弱的改变会产生无线电波。
利用这一现象，通过调制可将信息加载于无线电波之上。
当电波通过空间传播到达收信端，电波引起的电磁场变化又会在导体中产生电流。
通过解调将信息从电流变化中提取出来，就达到了信息传递的目的。
无线电的用途，无线电的最早应用于航海中，使用摩尔斯电报在船与陆地间传递信息。
现在，无线电有着多种应用形式，包括无线数据网，各种移动通信以及无线电广播等。
目录一、对机讲技术性能指标---------------------1二、工作原理-------------------------------２三、接收部分-------------------------------3四、发射部分-------------------------------7五、元件的选择-----------------------------10六、调试方法-------------------------------11七、维修方法-------------------------------13八、设计心得-------------------------------17九、参考文献--------------------------------18对讲机工作原理一、主要技术性能指标：工作方式：调频单工工作电流：发射≤lA；接收：静噪≤20mA；非静噪≤120mA工作电压：外接电源 DC9—12V；发射功率： 3---5W调制方式：调频最大频偏：土 5kHz接收灵敏度：0．2uV静噪灵敏度：≤0．2uV音频功率：≥300mW天线形式：拉杆天线或橡胶天线天线阻抗:50欧工作频率：36-100MHz话筒阻抗:高阻抗选择性:70dB音频输出功率:250mW发射输出功率:高约5W 低约0.5W 调频噪声:45dB音频失真:1%扩频范围:24MHZ二、工作原理：方框图一般来说，提高对讲机的接收灵敏度和发射功率都能有效地增加通信距离，且提高前者更为显著。
本机接收部分采用了调频接收专用集成电路MC336l做中放．用场效应管K122作高放，超外差二次变频，接收灵敏度可达0．2uV，因此，通信距离比较远。
发射部分也采用了调频发射专用集成电路MC2833做前级振荡，C2078做末级功率放大，从而使发射机的调试更加简单，适合广大无线电爱好者自行组装、调试。
附图为该机的电原理图。
1、接收部分：方框图接收部分一般为二次变频超外差方式。
从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，再经过带通滤波器，进入第一混频，在第一混频器内，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号混频并生成第一中频信号。
第一中频信号通过晶体滤波器进一步消除邻道的杂波信号，滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过两个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。
音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和音频功率放大器放大，驱动扬声器，得到人们所需的信息。
由天线接收到的信号经过 L10、L11、C30、C31 等组成的低通滤波器后，经C35、 L12送入场效应管T4的第一栅进行高放，第二栅接固定偏置，D3、 D4是输入保护二极管。
放大后的信号由C41送入场效应管T5第一栅。
同时，由T7、JT5、C72等组成第一本振，再由C70、L16三倍频后，经 R21送入T5第二栅，由T5将前级信号与本振信号进行混频放大，输出的信号经C42、L14选出10．7MHz第一中频信号，再经陶瓷滤波器JT2进一步选频，之后由R23送人T6进行一次中频放大，再经C47将信号送入IC2 16脚。
由于高放输入与输出采用了双调谐回路，所以可以满足通频带宽和选择性的要求。
IC2内部由振荡器、混频器、限幅放大器、鉴频器及有源滤波器、静噪触发电路等组成。
第二本振信号由IC2 1、2脚及外围JT3、 C58、R34组成，该本振频率与16脚输入信号经IC2内部混频后，由3脚输出，由陶瓷滤波器JT4选出455kHz 的第二中频信号，再进入IC2的5脚做第二中频放大。
放大限幅后进行正交鉴频，8脚外接移相线圈网络，鉴频后的音频信号由9脚输出。
为了使调频接收机在没有收到信号时消除背景噪音，就有必要设制一套静噪电路，从而使接收机在等待状态下，不发出令人讨厌的“哗哗”声。
另外，静噪电路的设制又可以达到省电的目的，它对在移动状态下使用电池作电源的用户更有意义。
本机的静噪控制原理是通过检测 20kHz频率以上的噪音大小来判断是否收到信号，具体过程是：由IC2 9脚输出的音频信号分为两路，一路经R32、C57、W2送入低放集成块LM386做功率放大，推动喇叭发出声音；另—路由C53、Wl、C51等送入IC2内部有源滤波器滤波，从11脚输出，再由D8、D9检波后，经 C48、R30滤波后获得了一个直流电压。
该电压通过12脚送人IC2内部静噪触发电路，通过14脚输出电平高与低来控制IC3的2脚电位，从而控制IC3的输出与否，最终达到了静噪的目的。
W1用来调整静噪的深度，一般调到刚好静噪的位置上为最佳。
（如下图）2、发射部分：方框图锁相环和压控振荡器产生发射的射频载波信号，经过缓冲放大、激励放大、功放，产生额定的射频功率，经过天线开关及低通滤波器，抑制谐波成分，然后通过天线发射出去。
IC1是窄频带调频发射专用集成电路。
内部包括振荡器、调制器、缓冲器及两只独立的高频三极管。
由驻极话筒输出的信号经R9、C14送入ICl的5脚，在其内部放大器放大后送调制器调制。
由ICl1、16脚及外围元件JTl、C4组成振荡器。
由于振荡器在1脚输出的调制电压作用下，使振荡器的振荡频率在其中心频率附近变动，从而达到了频率调制的目的。
调制后的信号经过缓冲器从14脚输出，再经集成电路内部的Q1进行放大，由11脚输出，再经C10、L2选出三倍频后送入T1进行放大。
由C20送入T2进行推动放大，由T2输出的信号通过C24、L6送人T3作功率放大。
由于T2、T3工作在丙类状态，二次谐波很高，所以要用LC回路选出基波成份。
在推动电路中，由C25、L6、C26选频，在功放电路中，由L9、C28组成串联谐振电路，由L10、L11、C29、C30、C31组成低通虑波器对输出的高频信号进行选频和阻抗变换，最后通过天线TX发射出去。
（如下图）三、元器件的选择：1、晶振的选取：假设发射频率定为36．100MHz，由于本电路发射机采用的是三倍频的频率，因此，前级振荡电路中的JTl的标称值应为36．100÷3＝12．0333MHz。
在接收机中，第一本振频率应为所接收到的信号频率再加上第一中频频率，即36．100+10．7＝46．800MHz。
由于第一本振电路也采用三倍频电路，因此，JT5的标称值应为46．800÷3＝15．600MHz。
接收机第二中频为455kHz，所以，JT3的标称值为10．7一0．455＝10．245MH2。
对于其它频点也可按此法计算。
2、其它元器件的选择：T4、T5为K122场效应管。
T1、T6、T7可选用C9018，T2为D467，T3选用C2078，各三极管管脚排列顺序不尽相同。
D1、D5均为5V左右的稳压管。
L3、L5、L7为12uH的电感，也可在大于100K／1W的电阻上，用0．1mm漆包线绕100匝代之。
L2、L16可用10LV315线圈代。
L4、L6、L8、L9、L10、L11均用0．51mm漆包线在4mm的圆棒上分别绕8T、9T、8T、12T、7T、8T。
JT2为10．7MH2滤波器。
JT4采用455kHZ五端陶瓷滤波器。
D2为红色发光二极管做发射工作指示，D6为绿色发光二极管做接收工作指示；W2为带开关的电位器，W1为不带开关的电位器。
其余电阻、电容尽量选择小体积的。
四、调试方法。
由于对讲机的工作条件相对较差，为确保机器可靠工作，在焊接元件之前，元件引脚均应先上锡，焊接时，引脚也要尽可能的短，以防止杂散电容的分布，避免不必要的耦合。
W1、W2的连接是用焊接线从印板的相应元件上引出，引线走印板的插元件面，不要走覆铜面。
电位器，天线插座安装在上盖上，注意一定要紧固，防止松动。
印板与金属屏蔽框之间也要用焊锡焊牢。
将所有元件焊好，仔细检查无误后即可通电调试。
在业余条件下，可按以下方法调试，最好能有一台频率计来配合，这样比较方便一些。
1、发射机的调试：由于发射机采用了集成电路，各阻容、电感元件参数选择比较准确，一般无需过多调试即可工作。
调试时，可先将数字频率计接在ICl 11脚上，频率应为JTl的标称值，如有误差，可调整C5进行校准，如仍不能校准，可适当增加或减少C4容量，再调C5，直至频率符合要求。
接着，再测T1c极频率，此点频率应为3倍JTl的频率，如不符，可适当调节L2中的磁芯。
之后，可用O．01u高频瓷片电容与一只12V0．3A小灯泡串联接在天线插口上，发射机正常工作时，小灯泡应发出较亮的光，如较暗，可分别细调(拨动)L2、L4，L6、L9、L10、L11，其中L9和C28组成串联谐振电路，拨动L9的匝距对发射机的输出功率有较大影响，应仔细调节。
