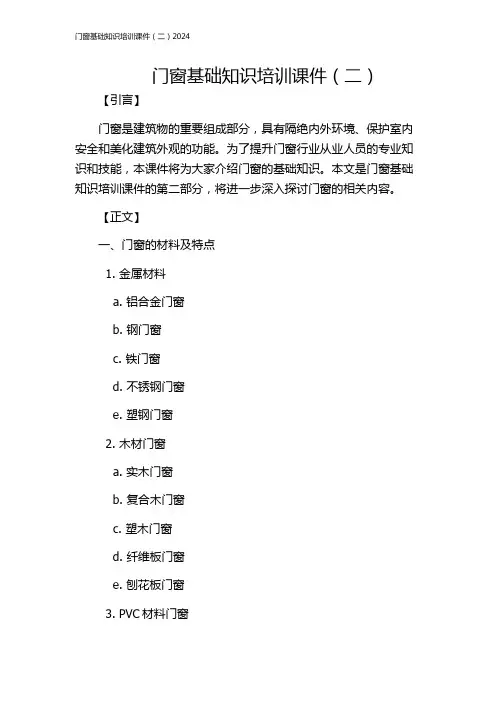

门窗基础知识培训课件（二）【引言】门窗是建筑物的重要组成部分，具有隔绝内外环境、保护室内安全和美化建筑外观的功能。
为了提升门窗行业从业人员的专业知识和技能，本课件将为大家介绍门窗的基础知识。
本文是门窗基础知识培训课件的第二部分，将进一步深入探讨门窗的相关内容。
【正文】一、门窗的材料及特点1. 金属材料a. 铝合金门窗b. 钢门窗c. 铁门窗d. 不锈钢门窗e. 塑钢门窗2. 木材门窗a. 实木门窗b. 复合木门窗c. 塑木门窗d. 纤维板门窗e. 刨花板门窗3. PVC材料门窗a. PVC塑料门窗的特点b. PVC门窗的优势和劣势c. PVC门窗的主要应用领域d. PVC门窗的维护与保养方法e. PVC门窗的环保性能4. 玻璃门窗a. 喷涂玻璃b. 热反射玻璃c. 防火玻璃d. 钢化玻璃e. 中空玻璃5. 合成材料门窗a. 聚酯纤维门窗b. 碳纤维门窗c. 纤维增强塑料门窗d. 玻纤门窗e. 碳纤维门窗的特点二、门窗的安装方法1. 预埋式安装a. 预埋门窗的操作步骤b. 预埋门窗的注意事项2. 柱侧安装a. 柱侧门窗的材料准备b. 柱侧门窗的安装流程c. 柱侧门窗的常见问题及解决方法3. 直壁安装a. 直壁门窗的施工要求b. 直壁门窗的安装步骤c. 直壁门窗的施工注意事项4. 柱上安装a. 柱上门窗的选材原则b. 柱上门窗的安装流程c. 柱上门窗的施工技巧5. 中阳安装a. 中阳门窗的特点b. 中阳门窗的安装步骤c. 中阳门窗的施工注意事项三、门窗的密封与防水处理1. 密封材料的选择a. 密封条的种类与特点b. 密封胶的分类和使用方法c. 密封材料的选用原则d. 密封材料的施工技巧e. 密封材料的常见问题及解决方法2. 防水处理方法a. 防水材料的种类与特点b. 防水处理的基本步骤c. 防水处理的施工注意事项d. 防水处理的维护与保养方法e. 防水处理的常见问题及解决方法四、门窗的保养与维护1. 门窗清洁方法a. 清洁工具的选择b. 清洁剂的种类与使用方法c. 门窗清洁的注意事项d. 门窗清洁的常见问题及解决方法2. 门窗的修理与调整a. 门窗损坏的常见原因b. 门窗的常见故障及解决方法c. 门窗的调整和矫正技巧d. 门窗的保养与维护周期3. 门窗五金的保养a. 门窗五金的种类和作用b. 门窗五金的保养方法c. 门窗五金的维修和更换技巧d. 门窗五金的购买和选用原则五、门窗的安全与节能技术1. 门窗的防盗设计a. 防盗门窗的选材原则b. 防盗门窗的结构设计c. 防盗门窗的安装和维护要点d. 防盗门窗的常见问题及解决方法2. 门窗的隔音技术a. 隔音门窗的材料选择b. 隔音门窗的构造设计c. 隔音门窗的安装和调整方法d. 隔音门窗的维护和检修要点3. 门窗的节能技术a. 节能门窗的材料和结构特点b. 节能门窗的安装和调试技术c. 节能门窗的使用和维护方法d. 节能门窗的经济效益分析【总结】本文针对门窗的基础知识进行了详细的介绍，从材料与特点、安装方法、密封与防水处理、保养与维护以及安全与节能技术等方面进行了阐述。
![门窗培训课程讲义资料[1]2024](https://img.taocdn.com/s1/m/b9be1f6bbdd126fff705cc1755270722192e592b.png)
引言概述：门窗行业是建筑工程中的重要组成部分，门窗产品的质量直接关系到建筑安全、舒适度和能耗。
为了提高门窗行业从业人员的专业素养，门窗培训课程诞生了。
本文将在上一篇《门窗培训课程讲义资料（一）》的基础上，继续探讨门窗培训课程的内容。
正文内容：一、门窗行业的概述1.门窗行业的发展历程2.门窗行业的市场前景3.门窗行业的主要产品和材料二、门窗设计原理与要求1.门窗设计的基本原理结构设计原理功能设计原理安全设计原理2.门窗设计的要求抗风压性能隔热性能密封性能三、门窗安装技术与注意事项1.门窗安装的步骤准备工作安装步骤安装质量检验2.门窗安装的注意事项尺寸测量的准确性安装密封胶条的使用安装前后的防水处理四、门窗维护与保养技巧1.门窗维护的重要性2.门窗维护的方法清洁保养涂漆修补部件更换3.门窗保养的常见问题与解决方法玻璃起雾窗框松动五金配件生锈五、门窗行业的新技术与发展趋势1.门窗行业的新技术节能门窗技术智能门窗技术绿色门窗材料2.门窗行业的发展趋势可持续发展环保与节能定制化需求的增加总结：门窗培训课程作为提高门窗行业从业人员专业素养的重要手段，其内容涵盖了门窗行业的概述、设计原理与要求、安装技术与注意事项、维护与保养技巧以及新技术与发展趋势。
通过深入学习与实践，从业人员可以更加了解门窗行业的基本知识和技能要求，提高门窗产品的质量和服务水平，推动门窗行业的发展。
随着新技术的不断应用和市场需求的变化，门窗行业仍然面临新的挑战和机遇，只有持续学习和创新，才能在竞争激烈的市场中保持竞争力。
引言概述：门窗从业人员培训教材旨在为门窗行业的从业人员提供全面的培训和教育资源，帮助他们掌握门窗产品的相关知识和技能，提升他们的工作能力和专业水平。
本教材分为引言概述、正文内容和总结三个部分。
引言概述部分将介绍门窗行业的背景和重要性，正文内容分为五个大点，分别是材料选择、制造工艺、安装技术、售后服务和市场营销。
每个大点再分为五至九个小点，详细阐述了门窗从业人员需要了解和掌握的相关内容。
正文内容：一、材料选择1.1门窗用材的种类和特点1.2材料的品质判断标准1.3材料的成本和性能之间的平衡1.4环保材料的选择与应用1.5材料的质量控制和检测方法二、制造工艺2.1门窗的设计原理和制造流程2.2材料的切割、焊接和连接技术2.3表面处理和涂装工艺2.4门窗五金配件的选择和安装2.5防水、隔热和防盗技术的应用三、安装技术3.1门窗的测量和定位技术3.2安装工具和材料的选择与使用3.3安装前的准备工作和注意事项3.4安装过程中的施工方法和细节处理3.5安装后的检测和调整技术四、售后服务4.1门窗的常见问题和解决方法4.2售后服务的管理和组织4.3售后服务的标准和流程4.4客户投诉处理和纠纷解决方法4.5售后服务体系的建立和维护五、市场营销5.1门窗市场的发展趋势和竞争格局5.2市场营销策略的制定和执行5.3产品定位和品牌建设5.4渠道拓展和合作伙伴关系管理5.5销售目标的制定和业绩评估方法总结：通过本教材的学习，门窗从业人员可以全面了解门窗产品的材料选择、制造工艺、安装技术、售后服务和市场营销等方面的知识。
掌握这些知识和技能，能够提高他们的工作能力和专业水平，为客户提供更优质的产品和服务。
同时，通过学习市场营销的内容，门窗从业人员还能够更好地应对市场竞争，实现销售目标。
门窗从业人员培训教材是门窗行业人才培养的重要工具，能够有效提升行业整体的发展水平和竞争力。
希望本教材能够对门窗从业人员的培养和门窗行业的发展有所促进。
铝合金门窗培训资料目录第一章基础知识一．门窗的概念与作用二．门窗的材料及其优缺点三．门窗的分类、构造第二章组成门窗材料一．铝合金型材（一）铝及铝合金简介（二）铝合金型材的生产工艺及设备二．玻璃三．密封胶四．五金配件五．其它辅材第三章铝门窗生产加工一．基地加工厂简介二．生产加工流程第四章铝门窗安装一．门窗安装作业指导书二．…第五章铝合金门窗工程行业术语第六章门窗工程其它产品介绍一．阳台玻璃栏杆、钢栏杆二．护窗栏杆三．玻璃雨蓬四．…第七章铝合金门窗设计一．门窗设计规范二．大样图、节点图的深化设计三．常见错误及注意事项四．…第八章铝合金门窗工程投标一．招标文件阅读（1）招标文件阅读（2）投标疑问二．成本预算（1）材料询价（2）材料用量计算（3）成本表编制三．投标报价四．经验总结五．…第一章基础知识一、门窗的概念与作用门窗即门与窗（英文：Doors & Windows）。
作用一、窗：通风、采光及观景眺望；门：室内、室内外交通联系交通疏散，兼起通风采光的作用。
作用二、门窗按其所处的位置不同分为围护构件或分隔构件，有不同的设计要求要分别具有保温、隔热、隔声、防水、防火等功能，新的要求节能，寒冷地区由门窗缝隙而损失的热量，占全部采暖耗热量的25%左右。
门窗的密闭性的要求，是节能设计中的重要内容。
门和窗是建筑物围护结构系统中重要的组成部分。
作用三、门和窗又是建筑造型的重要组成部分（虚实对比、韵律艺术效果，起着重要的作用）所以它们的形状、尺寸、比例、排列、色彩、造型等对建筑的整体造型都有很大的影响。
二、门窗的材料及其优缺点1.铝合金：优点是挤压成型、装饰效果好，缺点是保温差、耗能高；2.断桥铝：有穿条和注胶两种形式，节能隔热、坚固美观。
3.玻璃：常用于制作室内隔断，无框地弹门等。
4.不锈钢：优点是装饰效果优异、不生锈,缺点是造价较高；5.塑钢：优点是综合性能好,性价比高，缺点是采光面积小；6.钢：标准钢窗料（实腹、空腹），优点是坚固耐久、防火、挡光少、经济，缺点是维护不好易锈蚀、保温性能差；7.木：高档木窗用集成材，优点是加工修理方便、保温性能优，缺点是挡光较多、实木易变形、开裂及受虫蛀；三、门窗的分类、构造1. 按材料分类，大致可以分为以下几类：普通铝合金门窗：门窗的主要结构材料是6063－T5牌号的铝合金（因强度要求，也有选择6063-T6合金牌号和6060-T6合金牌号的铝合金，比如说与我司合作的比利时瑞那斯系统窗用的就是6060-T6合金牌号的铝合金），框体和扇体铝合金材料一般是一整根单体的结构，外加玻璃压线构成安装玻璃的槽口。
门窗工程培训教材汇编第一章门窗的基本知识一、绪论门窗工程是建筑物的重要组成部分，门窗的面积占整个建筑面积的确1/4左右。
占建筑总造价的15%左右。
门窗除了具有开启、封闭、通风、采光的功能外，还应具有建筑节能、防火、隔声、安全（防盗）等特定功能要求。
另外门窗的造型、色彩、材质对整个建筑物的设计起着十分重要的作用。
常言道眼睛是心灵的窗口，那么门窗就象一幢建筑物的眼睛，因此建筑有了它就具有一种灵性，具有了活力，变得生动起来。
二、门窗的种类1、按制作的材料分1）木门窗组合方式：锯榫（胶合）、刨光、凿眼。
表面处理方式：胶合板、纤维板、油漆、贴术纹纸+清漆、桐油、刮腻子。
缺点：不防火，不防潮，易变形，还要进行防虫处理。
现已从室外走向室内。
2）钢门窗分为实腹和空腹两大类。
组合方式：焊接表处方式：①防锈漆+面漆②表面喷涂：1、喷粉，2、喷漆、浸漆、烤漆。
缺点：涂漆，基本上下2、3年要一次刷漆。
喷粉，实腹表面粗糙，外观质量不好看；空腹外表面防锈问题可以解决，但内表面防锈问题得不到很好的解决。
3）彩板窗（其实就是一种空腹窗）材料：彩色涂层钢板组合方式：螺钉角码组角，不能使用捍接方式。
表处方式：表面烤漆。
4）塑钢门窗以PVC为主材，内衬以型钢，用热焊机焊接而成。
适于工厂加工。
表面处理：白色，适用于室内外。
其它色，灰色、草绿色等，适用于室内（非阳光直射处）。
双色，淡色朝向室外，深色朝向室内。
特点优点:①、密封性能良好；②、导热系数低，保温性能好。
塑料型材的导数系数0.14w/(m.k);铝合金的导热系数175w/（m.k）；铝窗很难达到这一标准，只有单框双玻塑料窗才能满足主一节能指标。
③、耐腐蚀性能，塑料门窗在潮湿、盐雾、酸雨中不腐蚀、不烂，不虫蛀。
④、有较好的阻燃性：不燃烧，有自熄性，有利于防火，自身不易燃烧。
⑤、耐老化性能好，使用寿命长，在正常使用条件下，寿命可达数年以上。
⑥、形状和尺寸稳定，不松散，不变形。
⑦、隔声性能好，塑料门窗的隔声性能可达30dB，比钢窗隔声性能提高一倍。
门窗(讲义)(高端培训)（二）引言：本文是关于高端培训讲义的第二部分，主题是门窗。
门窗作为建筑中重要的构件，不仅具备隔离空间、保护安全的功能，还能为建筑增添美感。
本文将从五个方面详细介绍门窗的相关知识。
一、门窗的分类与材料选择1.按材料分类：木门、铝合金门、钢质门、不锈钢门等。
2.按功能分类：室内门、室外门、安全门、装饰门等。
3.选择门窗材料的考虑因素：环保性、耐久性、安全性以及美观性。
二、门窗的设计与风格1.门窗设计原则：合理实用、美观大方、符合整体风格。
2.门窗设计元素：线条、色彩、材质、造型等。
3.门窗的风格：现代风格、欧式风格、传统风格等。
4.门窗的搭配与搭建：与建筑整体风格相协调，保持一致性。
三、门窗的安装与维护1.门窗安装的步骤：准备工作、测量、安装框架、安装门窗等。
2.门窗安装的注意事项：保证安装平整、牢固，注意防水、防潮。
3.门窗的维护和保养：定期清洁、润滑门窗五金件、检查并更换损坏部件。
四、门窗的隔音与保温性能1.门窗的隔音性能：窗户密封性、玻璃隔音性能、门窗框架的材质选择等。
2.门窗的保温性能：窗框材料的导热系数、玻璃的隔热性能、窗户的密封性能。
五、门窗的安全性与防护功能1.门窗的安全性：强化钢化玻璃、多点锁、安全防护网等。
2.门窗的防护功能：防火性能、防盗性能、防虫性能等。
总结：本文从门窗的分类与材料选择、设计与风格、安装与维护、隔音与保温性能，以及安全性与防护功能五个方面进行了详细阐述。
希望读者通过本文对门窗有更深入的了解，并能在实际应用中选择合适的门窗产品。
门窗从业人员培训教材 (收藏版)第一节：门窗的作用、定义及铝合金门窗执行的标准：第二节：公司主要门窗系列、及门窗的主要开启方式第三节：铝合金门窗的主要材料及性能第四节：对铝合金门窗生产加工图的识别第五节：设计门窗分格注意事项、设计重点第六节：下单注意事项第七节：设计方案第一节：门窗的作用、定义及铝合金门窗执行的标准：一:门窗的作用:门窗是建筑外围护结构的开口部位，是抵御风雨尘虫，实现建筑热、声、光环境等物理性能的极其重要的功能性部件，并且具有建筑外立面和室内环境两重装饰效果，直接关系到建筑的使用安全、舒适节能和人民生活水平的提高。
它必须具有采光、通风、防风雨、保温、隔热、隔声、防尘、防虫、防火、防盗等多种使用功能，才能为人们提供安全舒适的室内居住环境，同时作为建筑外墙和室内装饰的一部分，其结构形式、材料质感、表面色彩等外观效果，对建筑物内外的美观协调起着十分重要的功能和装饰作用。
二:铝合金门窗的相关的定义:隔热材料：用以连接铝合金型材的低热导率的非金属材料隔热条的导热系数（W/m2·k）：0.3铝合金的导热系数（W/m2·k）：207隔热条和铝合金型材使用年限为20年隔热型材分为穿条式和浇注式穿条式：通过开齿、穿条、滚压工序，将条型隔热材料穿入铝合金型材穿条槽内，并使之被铝合金型材牢固咬合的复合方式浇注式：把液态隔热材料注入铝合金型材浇注槽内并固化，切除铝合型材浇注槽内的临时连接桥使之断开金属连接，通过隔热材料将铝合金型材断开的二部分结合在一起的复合方式隔热型材：以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材铝合金窗:由铝合金建筑型材制做框、扇结构的窗铝合金门:由铝合金建筑型材制做框、扇结构的门外窗：有一个面朝向室外的窗外门：有一个面朝向室外的门平开门：合页（铰链）装于门侧面、向内或向外开启的门推拉门：单扇、双扇或多扇向左右推拉的门平开窗：合页（铰链）装于窗侧面、向内或向外开启的门滑轴平开窗：窗上下装有折叠合页（铰链）沿框边向内或向外开启的窗上下推拉窗：窗扇沿垂直方向上下推拉的窗左右推拉窗：窗扇沿水平方向垂直左右推拉的窗上悬窗：合页（铰链）装于窗上侧，向内或向外开启的窗下悬窗：合页（铰链）装于窗下侧，向内或向外开启的窗落地窗：通至地面的长窗，开启扇可作门用百叶窗：用多片百页片组成的窗带形窗：多扇连续水平方向组合的窗三：铝合金门窗执行的标准：《铝合金窗》---------GB/T8479—2003《铝合金门》---------GB/T8478—2003《住宅建筑门窗应用技术规范》-----DBJ01—79—2004，北京市地方标准《建筑外窗抗风压性能分级及检测方法》GB/T7106-2002《建筑外窗气密性能分级及检测方法》GB/T7107-2002《建筑外窗水密性能分级及检测方法》GB/T7108-2002《建筑外窗采光性能分级及检测方法》GB/T11976-2002《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2002《建筑外窗保温性能分级及检测方法》GB/T8484-2002《铝合金建筑型材第1部分基材》GB/T5237.1-2004《铝合金建筑型材第2部分阳极氧化、着色型材》GB/T5237.2-2004《铝合金建筑型材第3部分电泳涂漆型材》GB/T5237.3-2004 《铝合金建筑型材第4部分粉末喷涂型材》GB/T5237.4-2004 《铝合金建筑型材第5部分氟碳漆喷涂型材》GB/T5237.5-2004 《铝合金建筑型材第6部分隔热型材》GB/T5237.6-2004《建筑玻璃应用技术规程》JGJ113-2003《浮法玻璃》GB 11614-1999《钢化玻璃》GB/T9963-1999《夹层玻璃》GB 9962-1999《中空玻璃》GB/T11944-2002《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T18915.1-2002 《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915.2-2002硅酮建筑密封胶》GB/T14683-2003《铝合金门插销》QB/T3885（GB 9297）-1999《平开铝合金窗执手》QB/T3886（GB 9298）-1999《平开铝合窗撑挡》QB/T3887（GB 9299）-1999《铝合金窗不锈钢滑撑》QB/T3888（GB 9300）-1999《铝合金门窗拉手》QB/T3889（GB 9301）-1999《铝合金门窗锁》QB/T3890（GB 9302）-1999《铝合金门门锁》QB/T3891（GB 9303）-1999《推拉铝合金门窗用滑轮》QB/T3892（GB 9304）-1999《十字槽盘头自攻螺钉》GB 845-85《十字槽沉头自攻螺钉》GB 846-85《建筑装饰装修工程质量验收规范》GB 50210-2001第二节：门窗系列、及门窗的主要开启方式一：型材系列１：50系列：主要用于平开门、窗2：55系列：主要用于平开门、窗3：60系列：主要用于平开门、窗4：76系列：主要用于推拉窗5：76系列：主要用于推拉门6：95系列：主要用于推拉门二：门窗的开启方式主要有：内平开窗、平开下悬窗、上悬窗、外平开窗、下悬窗、推拉窗、中悬窗、内平开门、外平开门、推拉门、提升推拉门、折叠门、平行推拉上悬门。
门窗工程培训教材汇编第一章门窗的基本知识一、绪论门窗工程是建筑物的重要组成部分,门窗的面积占整个建筑面积的确1/4左右。
占建筑总造价的15%左右。
门窗除了具有开启、封闭、通风、采光的功能外,还应具有建筑节能、防火、隔声、安全(防盗等特定功能要求。
另外门窗的造型、色彩、材质对整个建筑物的设计起着十分重要的作用。
常言道眼睛是心灵的窗口,那么门窗就象一幢建筑物的眼睛,因此建筑有了它就具有一种灵性,具有了活力,变得生动起来。
二、门窗的种类1、按制作的材料分1木门窗组合方式:锯榫(胶合、刨光、凿眼。
表面处理方式:胶合板、纤维板、油漆、贴术纹纸+清漆、桐油、刮腻子。
缺点:不防火,不防潮,易变形,还要进行防虫处理。
现已从室外走向室内。
2钢门窗分为实腹和空腹两大类。
组合方式:焊接表处方式:①防锈漆+面漆②表面喷涂:1、喷粉,2、喷漆、浸漆、烤漆。
缺点:涂漆,基本上下2、3年要一次刷漆。
喷粉,实腹表面粗糙,外观质量不好看;空腹外表面防锈问题可以解决,但内表面防锈问题得不到很好的解决。
3彩板窗(其实就是一种空腹窗材料:彩色涂层钢板组合方式:螺钉角码组角,不能使用捍接方式。
表处方式:表面烤漆。
4塑钢门窗以PVC为主材,内衬以型钢,用热焊机焊接而成。
适于工厂加工。
表面处理:白色,适用于室内外。
其它色,灰色、草绿色等,适用于室内(非阳光直射处。
双色,淡色朝向室外,深色朝向室内。
特点优点:①、密封性能良好;②、导热系数低,保温性能好。
塑料型材的导数系数0.14w/(m.k;铝合金的导热系数175w/ (m.k;铝窗很难达到这一标准,只有单框双玻塑料窗才能满足主一节能指标。
③、耐腐蚀性能,塑料门窗在潮湿、盐雾、酸雨中不腐蚀、不烂,不虫蛀。
④、有较好的阻燃性:不燃烧,有自熄性,有利于防火,自身不易燃烧。
⑤、耐老化性能好,使用寿命长,在正常使用条件下,寿命可达数年以上。
⑥、形状和尺寸稳定,不松散,不变形。
⑦、隔声性能好,塑料门窗的隔声性能可达30dB,比钢窗隔声性能提高一倍。
铝门窗25dB。
⑧、使用轻便、灵活、抗冲击、开闭时无撞击声。
⑨、装饰性能好,质感舒适,易于擦洗,清洁。
⑩、不需要涂刷油漆,在正常使用过程中基本不需要维修,而钢、木门窗则每2~3年需要刷一次油漆,而且需要维修。
缺点:①、安装工艺要求高:对安装现场的施工条件、环境温度、安装工艺有严格的要求。
②、与钢窗相比,采光面积小5%~11%。
表面颜色单一。
③、一次性投资的价格目前还高于钢门窗和铝合金门窗。
5、铝合金门窗①质轻高强度,表面可氧化/电泳/喷漆处理②加工方式简单,可工厂加工其可现场加工,设备简单,厂地要求一般。
2、按用途来分防火门/隔声门/保湿门/冷藏门/安全门/防护门/屏蔽门/泄压门/变压器间门/围墙门/车库门等。
3、按开启方式来分平开/推拉/折叠/上悬/提升/卷帘/旋转/固定/内倒平开4、按构造来分夹板门/镶板门/拼板门/实拼门/镶玻璃门/格栅门/百叶门/带纱门/连窗门单层/双层/双玻/落地/组合/带纱/百叶5、门窗的结构组成:外框+内扇+拼装料6、代号1门M2窗C3天窗TC组合顺序:用途—形式—开启—构造—用料—共用附件。
e.g:(1变压器间平开空胶钢门YPG(KM即用途—开启—用料(2矩形上悬式钢天窗JSGTC即形式—开启—用料(3防风沙平开拼板木门SPPMM即用途—开启—构造—用料(4上悬钢天窗电动开关器SGTCDK即开启—用料—共用附件7、门窗的洞口系列门宽度系列:600 700 800 900 1000 1200 1400 1800 2100窗宽度系列:600 900 1200 1400 1500 1600 1800 2100窗高度系列:600 900 1200 1500 1800 2100 2400 2700门高度系列:1200 1500 1800 2000 2100 2400 2500 2700三、铝材的生产工艺及设备1生产工艺流程熔铸(铝锭变成铝棒挤压(出型材胚料表面处理(铝型材A、熔铸:熔炼和铸造a熔炼过程:熔化打渣合金化保温镇静(加覆盖剂出炉熔化温度600度(加打渣剂(精炼剂加硅种和镁种(取样进行光谱分析b铸造设备熔炼炉、分流盘、铸造井。
水冷。
c均质处理加温到适当的温度保温一段时间后,水冷。
细化晶粒,晶间组织均匀,提高强度和韧性。
d锯切成铝棒(一定的长度和直径[有的铝厂是高频加热热切后立即进入挤压机]B、挤压挤压温度480度左右人工时效200度(有时间可画挤压生产线平面布置图铝棒加热挤出冷却拉直(精整锯切时效设备:铝棒加热炉、模具加热炉、挤压机、水冷系统、棚架、拉直机、锯切机、时效炉。
C、表面处理方式:氧化处理:碱洗酸洗氧化封孔着色喷涂处理:前处理喷涂固化电泳处理:酸洗水洗电泳着色碱洗:是为了清洗铝材胚料(光身料的油污。
原料为烧碱(氢氧化钠+纯碱(碳酸钠又称苏打水,Na2CO3+10H2O。
水洗:清洗铝材表面残留的碱液。
酸洗:去除铝材表面自然生成的一层氧化膜。
此层氧化膜很薄且不稳定。
水洗:清洗铝材表面残留的酸液。
氧化:通过阳极氧化表面形成一层厚实的氧化膜。
(但多孔的膜层封孔:通过封孔处理将多孔的膜层的封闭。
达到抗腐蚀的能力。
四、铝材的要求1、6061(LD30—T5 R 热挤压型材6063(LD31—T5 CZ 淬火+自然时效CS 淬火+人工时效RCS 高温淬火+人工时效2、广东省标对铝材的要求1氧化膜厚度AA15级以上。
2型材尺寸允许偏差,高精级或超高精级。
3型材壁厚的要求门2.0mm,窗1.4mm。
4电泳厚度不低于B级≥16µm的要求。
5喷粉厚度要求:最小局部厚度≥40µm。
6喷漆(氟碳漆:不低于两涂;平均膜厚≥30µm。
国家标准:氧化膜AA10级,对门窗材料壁厚无特定要求。
复合膜AA7级,其它方面无明确要求。
中南标准:1有门2.0 窗1.4的壁厚要求。
2氧化膜 AA10级,复合膜AA7µm。
五、铝门窗的分类、名称、代号1、分类2、名称(标准要求取名及代号书写要求3、代号门 PLM TLM LDHM 铝合金地弹簧门窗 GLC PLC HPLC(滑轴平开窗 SLC(上悬窗 TLC S(纱窗六、窗的标记及示例表处理级别传热阻值空气声计权隔声值雨水渗漏性能值空气渗漏性能值风压强度性能值洞口型号门窗厚度基本尺寸门窗代号e.g:标注示例PLM70—1521—2500.20.300.25.033—即PLM——平开铝合金门70——门厚度基本尺寸为70mm,70系列1521——门洞口宽度为1500 mm,洞口高度为2100 mm。
2500——风压强度性能值为2500Pa。
2.0——空气渗透性能值为2.0m3/m.h。
300——雨水渗漏性能值为300 Pa(△P压力差。
25——空气声计权隔声值为25DB。
0.33——传垫阻值为0.33m2.k/w。
公司门窗标记系列:PLC-50-1815-PT-RAL5002七、门窗的图样及画法1、立面:绘制门窗的大样图,规定所选立面为外立面,一般不另外作出说明。
特殊情况下需以内立面表示视图时,需作出特别注明。
2、所有绘制的图形为展开图。
转角窗及拼装料的画法。
3、有必要时,可在右下方画个小图,表明安装位置以及开向。
详细按我所编规范来讲解1、玻璃表示“”2、扇的表示、开向、开启方式等、固定扇。
→←3、尺寸标注的规定。
4、分格原则。
以透光尺寸来等分[以三开来讲解][黄金分制]:把一条线段分为两部分,使其中一部分与全长之比等于另一部分与这部分之比。
1:0.618=1.618 即:(√5-1/2:1LPSK产品的图样分类1固定窗的画法:2、推拉窗的画法:3、平开窗的画法:门连窗的画法:常见不规范的画法及问题:1开向画法不符合规范。
(开启方向及内外开的表示方法2转角窗画展开图。
(转角画法及标注3四扇推拉门画法的细节问题。
4固定窗装固定玻璃处应有“”5平开门的锁孔位置、铰链数量和位置、拉手位置。
(高度900-1100 6转角窗侧面开启扇的位置和方向[一般靠墙,便于空气流通]。
7固定扇的问题。
(四开推拉门有的要求要固定8三开门和三开窗的问题。
(开启量、开启方式、窗扇位置区别9绘图时按1:1的比例绘制。
在绘图和书写时都使用毫米来表示,不要说公分和厘米。
10游标卡尺的测量原理。
(谁会使用游标卡尺?11 英制单位换算:1码yd=3英尺ft1英尺ft=12英寸in 1英寸in =25.4mm镀锌水管:Dg20 4分管Dg表示管的内径DN表示管的公称直径Dg25 6分管Dg32 1寸管玻璃一、玻璃是一种混合物,经加热熔炼后再结晶出来的一种晶体物质,主要成份是SiO2,并含有一定的杂质,如Na2O、MgO、CaO和Al2O3等。
它是一种具体良好的透光性能和抗腐蚀性能。
具有一定硬度和强度,易切割的一种材料。
缺点:是一种脆性材料,易破损。
23、玻璃的质量要求。
1、尺寸偏差C、弯曲度0.3%2、透光率3、外观质量气泡、划伤、砂粒、疙瘩、线道二、玻璃的分类、名称、用途1、按玻璃原片生产工艺来分。
平板玻璃、浮法玻璃。
引上法:直接从玻璃液中引上缓慢冷却,形成普通玻璃板。
此种方法平整度较低,有波纹,易夹渣。
浮法:由玻璃熔液在熔化的锡床上凝结而成。
玻璃级别分为制镜级、汽车级、建筑级。
2、按用途来分透明玻璃钢化玻璃(含半钢化玻璃着色玻璃(茶、绿、蓝、灰、F绿、浅绿、现代绿、翡翠绿热反射镀膜玻璃(在线喷涂热分解法镀膜、真空磁控阴极溅射镀膜夹胶玻璃(夹片玻璃、夹层玻璃、防弹玻璃中空玻璃夹丝玻璃3、其它:磨砂玻璃、镶嵌玻璃、压花玻璃、琉璃玻璃。
三、钢化玻璃和半钢化玻璃。
(一、钢化玻璃的特性。
普通玻璃和浮法玻璃经过热处理可以成为半钢化玻璃和钢化玻璃。
将板玻璃加热至软化点720-730℃,然后用常温空气均匀地喷涂骤冷而成。
这样可以在玻璃表面形成一种压缩应力,它能消除破坏玻璃的拉应力。
即强度增加。
经钢化处理后强度提高3-5倍。
如果热处理程度较低,则称为半钢化玻璃,强度提高1.5-2倍。
由于它破碎时仍大片状碎片,所以它不属于安全玻璃。
采用半钢化玻璃的原因:由于热处理程度低,玻璃表面比钢化玻璃平整,影象畸变小,较为美观。
(二、钢化玻璃的特点:1、高强度提高3~5 倍原片玻璃强度标准值28.0。
2、高热断裂强度提高3倍钢化84.0。
有影象畸变。
3、玻璃碎片是有安全性。
碎片要求不大于50克,50X50区域内碎片数量要大于40个。
4、钢化后不能切割。
要钢化前加工,预留孔距不小于100,距边缘不小于6mm 且不小于板厚。
钢化前玻璃需要倒角磨边处理。
现在一般使用机器精磨处理。
5、自爆。
自爆率3%左右。
主要原因是残留硫化镍杂质。
硫化镍晶体由α相转化为β相时体积膨胀4%,如果位于张力最大的玻璃中央,膨胀产生的压力可以使整块玻璃破裂。
