高速加工中心结构设计的发展和敏捷制造系统

数控技术的发展历程及发展趋势随着汽车、航空航天等工业轻合金材料的广泛应用，高速加工已成为制造技术的重要发展趋势。

高速加工具有缩短加工时间、提高加工精度和表面质量等优点，在模具制造等领域的应用也日益广泛。

机床的高速化需要新的数控系统、高速电主轴和高速伺服进给驱动，以及机床结构的优化和轻量化。

高速加工不仅是设备本身，而是机床、刀具、刀柄、夹具和数控编程技术，以及人员素质的集成。

高速化的最终目的是高效化，机床仅是实现高效的关键之一，绝非全部，生产效率和效益在"刀尖"上。

数控技术的发展历程及发展趋势如何？本文开门见山直接列举了数控技术的发展历程及未来的发展趋势。

数控技术的发展历程是什么1948年，美国帕森斯公司接受美国空军委托，研制直升飞机螺旋桨叶片轮廓检验用样板的加工设备。

由于样板形状复杂多样，精度要求高，一般加工设备难以适应，于是提出采用数字脉冲控制机床的设想。

1949年，该公司与美国麻省理工学院(MIT)开始共同研究，并于1952年试制成功第一台三坐标数控铣床，当时的数控装置采用电子管元件。

1959年，数控装置采用了晶体管元件和印刷电路板，出现带自动换刀装置的数控机床，称为加工中心( MC Machining Center)，使数控装置进入了第二代。

1965年，出现了第三代的集成电路数控装置，不仅体积小，功率消耗少，且可靠性提高，价格进一步下降，促进了数控机床品种和产量的发展。

60年代末，先后出现了由一台计算机直接控制多台机床的直接数控系统(简称 DNC)，又称群控系统；采用小型计算机控制的计算机数控系统(简称 CNC)，使数控装置进入了以小型计算机化为特征的第四代。

1974年，研制成功使用微处理器和半导体存贮器的微型计算机数控装置(简称 MNC)，这是第五代数控系统。

20世纪80年代初，随着计算机软、硬件技术的发展，出现了能进行人机对话式自动编制程序的数控装置；数控装置愈趋小型化，可以直接安装在机床上；数控机床的自动化程度进一步提高，具有自动监控刀具破损和自动检测工件等功能。

Dean Dancer - Manufacturing Manager - HUTCHINSON Inc.
Confidential
23
Case Study:
“ …the programmer can see errors and correct them, versus having an operatorcrash a three-quarter-of-a-million-dollar machine. “
4. 程序转换
一键完成程序不同 机器之间快速转换
6. DNC/机床监控
Confidential
21
航空案例:原加工时间：36 hrs.；优化后：32 hrs. (11%)优化：加工优化（进给速度和路径） 年产量：70
医疗案例:原加工时间：35’；优化后：33’ (6%) 优化：加工优化（进给速度和路径） 年产量： 24,000
在 机 超 声 波 厚 度 检 测
刀具状态检测及监控预警自动精确测量刀具并更新到刀具参数列表加工前的找正和分中，加工过程中的关键特征检测，确保过程质量可控
36 |
IMC智能刀补解决方案
智慧质量助力智能制造解决方案案例
IMC
闭环生产及检测单元，无缝的数据流，包含 自动化加工和质量反馈回路的所有参数；自动采集质量数据信息，并根据标准数据格 式（AQDEF）输出；可利用在机测头监控加工过程，并确定是否 需要过程调整来保证生产质量水平；实时在线安全地监控加工质量，并实现整个 生产过程质量数据的可追溯性；自动反馈和调整加工过程的能力，强大的基 于统计学的刀补算法，保证持续高质量加工。
Leica Absolute Scanner LAS-XL
Absolute Arm with HP-L-20.8

- - -先进制造技术的开展及体系构造目录摘要1关键词11 知识经济条件下制造业的开展11.1 制造系统的定义和涵11.2 制造业的开展21.3 制造业的变革及挑战22 先进制造技术的技术构成及特点22.1 先进制造技术的定义22.2 先进制造技术的技术构成22.3 先进制造技术的特点33 先进制造技术的分类34 先进制造技术在国外的开展34.1 兴旺国家制造业的开展34.2先进制造技术在我国的开展45 先进制造技术的开展趋势及技术前沿45.1 先进制造技术的开展趋势45.2 先进制造技术的技术前沿46总结5参考文献5先进制造技术的开展及体系构造摘要：介绍了什么是先进制造技术，阐述了在当今社会条件下先进制造技术的重要作用，综述了国外先进制造技术的开展，讨论了先进制造技术的涵、特点、体系构造及分类，指出我国先进制造技术的优先开展方向。

关键词：制造业；制造系统；先进制造技术1 知识经济条件下制造业的开展1.1 制造系统的定义和涵制造系统是制造业的根本组成实体。

制造过程及其涉及的硬件、软件和人员组成的一个将制造资源转变成产品的有机整体，称为制造系统。

制造系统从构造、功能、过程三个方面又有各自不同的定义。

制造技术是完成制造活动所需的一切手段的总和。

1.2 制造业的开展在知识经济条件下，制造业正在发生质的飞跃，制造业成为参与市场竞争的主体，是国民经济的支柱产业。

知识经济对制造工业的影响表现在对产品和消费观念的改变，产品设计和制造过程的数字化和智能化，以及经营和制造活动的全球化等。

越来越多的人认识到一个没有工业根底和制造业的城市是没有根基的城市。

1.3 制造业的变革及挑战科学技术的开展和市场需求的不断变化，促进制造业生产规模沿着"小批量"少品种大批量"多品种变批量〞方向开展，资源配置沿着"劳动密集-设备密集-信息密集-知识密集〞的方向开展，生产方式沿着"手工-机械化-刚性流水自动化-柔性自动化-智能自动化〞方向开展。

可编程控制器根据接收到的指令，通过主轴驱动装置和进给驱动装置，精确控制刀 具和工件的相对位置和速度。
刀具路径规划原理
刀具路径规划是根据零件的形状 和加工要求，确定刀具在加工过
程中的运动轨迹。
它涉及到如何选择合适的加工参 数、如何避免干涉和碰撞、如何
提高加工效率和精度等问题。
常用的刀具路径规划算法有直线 插补、圆弧插补、螺旋线插补等。
加工程序的编写与调试
01
02
03
加工程序是数控加工中 心进行加工的指导文件 ，包含了加工的工艺参 数、刀具路径、加工顺
序等信息。
加工程序的编写需要具 备一定的编程基础和机 械加工知识，熟悉常用
的编程指令和格式。
加工程序调试是加工前 的必要步骤，通过模拟 仿真软件检查程序的正 确性和可行性，避免实
际加工中的错误。
03
工作台故障
工作台在运行过程中如出现定位不准、移动不灵活等问题，可能是导轨
润滑不良或传动系统故障，需定期清洁和润滑导轨，检查传动系统是否
正常。
定期检查与精度调整
定期检查
根据设备维护要求，定期对数控加工中心的各部位进行检查，确保设备无潜在 故障。
精度调整
随着设备的长时间运行，各部件可能会出现磨损或松动，影响设备的加工精度， 因此需定期对设备进行精度调整，以确保加工零件的质量和精度要求。
工作台与夹具
工作台是用来安装和固定被加 工零件的装置。
夹具是用来对零件进行定位和 夹紧的装置，以确保加工过程 中零件的位置精度和稳定性。
工作台和夹具的设计对于提高 加工效率和加工精度具有重要 意义，需要根据不同零件的特 点进行合理设计。
04
数控加工中心的控制系统
CNC控制器

（2）敏捷性管理
基于工作组的工作→按群决策原则组织的工作 组方式进行产品设计开发制造和各经营环节的 活动。 企业经营过程重组：合理流程→不良环节→流 程控制→重新设置组织结构→消除不增值的中 间层 企络系统及相应的分布式 数据库管理系统，实现企业全面信息集成。

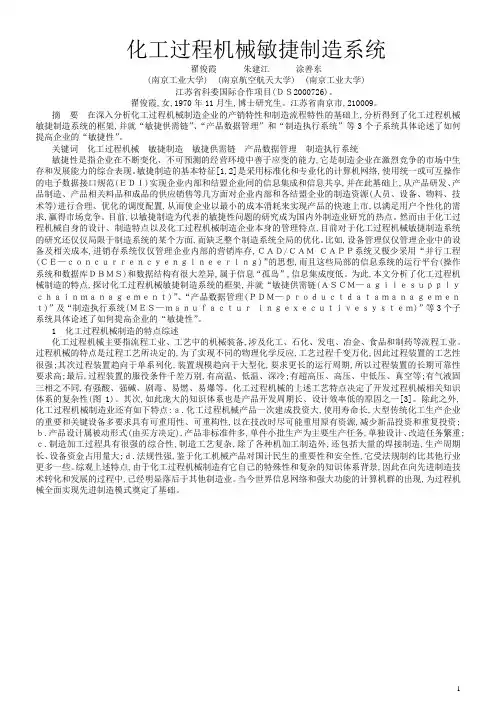

敏捷制造模式的组成
模 式 组 成
产品
管理
员工
技术
1、顾客满意的产品
经营的目标
2、敏捷性管理
敏捷性经营 敏捷性管理
（1）敏捷性经营
经营战略→正确定位本企业的市场坐标位置， 制定本企业经营发展战略规划。 市场快速响应 →研究市场动态，适应市场快 速变化，敏捷地抓住每个机遇。 虚拟企业→对有互补优势的几家竞争对手实行 联合，采取动态多方合作方式，组成虚拟企业。 动态企业的成员是随市场机遇的变化而动态重 组的。
敏捷性
企业用计算机网络与全球生产系统、市场、 竞争者连接起来，是高质量、高性能，低成本， 顾客设定产品配置等用户需求驱动的形势下所 表现出来的一种能力。
敏捷制造企业 敏捷制造企业是能够快速组合其技术、员 工．管理来响应市场的变化，能敏捷地重构其 操作，流程、经营关系．用及时提供使顾客满 意的优质低价产品和服务而赢得市场竞争的企 业。
P是经营活动的目标，是占领市场、赢得竞争 发展的武器 E是指具有专业知识和技能的企业员工，是发 展创新．开发出新产品的核心要素； T是指支持企业能以极短的周期开发出使顾客 满意的新产品的设计及制造技术； M是指能快速响应市场变化，基于工作组的工 作方式组织产品研制和生产的经营管理方式。
2、研究敏捷制造模式，促进我国 企业的转变，将对我国能否在21 世纪建成强大的社会主义国家， 赢得市场竞争中应有的地位具有 重要意义。

浅谈数控技术的发展现状及趋势摘要：随着计算机业的快速发展，数控技术也发生了根本性的变革，是近年来应用领域中发展十分迅速的一项综合性的高新技术，文章结合国内外情况，分析了数控技术的发展趋势。

数控技术是一门集计算机技术、自动化控制技术、测量技术、现代机械制造技术、微电子技术、信息处理技术等多学科交叉的综合技术，是近年来应用领域中发展十分迅速的一项综合性的高新技术。

它是为适应高精度、高速度、复杂零件的加工而出现的，是实现自动化、数字化、柔性化、信息化、集成化、网络化的基础，是现代机床装备的灵魂和核心，有着广泛的应用领域和广阔的应用前景。

关键字：数控技术现状趋势一、国内外数控技术的发展现状随着计算机技术的高速发展，传统的制造业开始了根本性变革，各工业发达国家投入巨资，对现代制造技术进行研究开发，提出了全新的制造模式。

在现代制造系统中，数控技术是关键技术，它集微电子、计算机、信息处理、自动检测、自动控制等高新技术于一体，具有高精度、高效率、柔性自动化等特点，对制造业实现柔性自动化、集成化、智能化起着举足轻重的作用。

目前，数控技术正在发生根本性变革，由专用型封闭式开环控制模式向通用型开放式实时动态全闭环控制模式发展。

在集成化基础上，数控系统实现了超薄型、超小型化；在智能化基础上，综合了计算机、多媒体、模糊控制、神经网络等多学科技术，数控系统实现了高速、高精、高效控制，加工过程中可以自动修正、调节与补偿各项参数，实现了在线诊断和智能化故障处理。

长期以来，我国的数控系统为传统的封闭式体系结构，CNC只能作为非智能的机床运动控制器。

加工过程变量根据经验以固定参数形式事先设定，加工程序在实际加工前用手工方式或通过CAD/CAM及自动编程系统进行编制。

CAD/CAM和CNC之间没有反馈控制环节，整个制造过程中CNC只是一个封闭式的开环执行机构。

在复杂环境以及多变条件下，加工过程中的刀具组合、工件材料、主轴转速、进给速率、刀具轨迹、切削深度、步长、加工余量等加工参数，无法在现场环境下根据外部干扰和随机因素实时动态调整，更无法通过反馈控制环节随机修正CAD/CAM中的设定量，因而影响CNC的工作效率和产品加工质量。

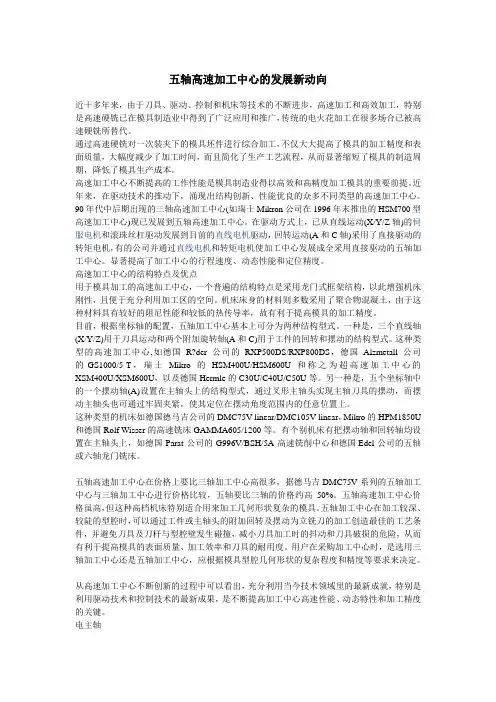

五轴高速加工中心的发展新动向近十多年来，由于刀具、驱动、控制和机床等技术的不断进步，高速加工和高效加工，特别是高速硬铣已在模具制造业中得到了广泛应用和推广，传统的电火花加工在很多场合已被高速硬铣所替代。

通过高速硬铣对一次装夹下的模具坯件进行综合加工，不仅大大提高了模具的加工精度和表面质量，大幅度减少了加工时间，而且简化了生产工艺流程，从而显著缩短了模具的制造周期，降低了模具生产成本。

高速加工中心不断提高的工作性能是模具制造业得以高效和高精度加工模具的重要前提。

近年来，在驱动技术的推动下，涌现出结构创新、性能优良的众多不同类型的高速加工中心。

90年代中后期出现的三轴高速加工中心(如瑞士Mikron公司在1996年末推出的HSM700型高速加工中心)现已发展到五轴高速加工中心。

在驱动方式上，已从直线运动(X/Y/Z轴)的伺服电机和滚珠丝杠驱动发展到目前的直线电机驱动，回转运动(A和C轴)采用了直接驱动的转矩电机，有的公司并通过直线电机和转矩电机使加工中心发展成全采用直接驱动的五轴加工中心。

显著提高了加工中心的行程速度、动态性能和定位精度。

高速加工中心的结构特点及优点用于模具加工的高速加工中心，一个普遍的结构特点是采用龙门式框架结构，以此增强机床刚性，且便于充分利用加工区的空间。

机床床身的材料则多数采用了聚合物混凝土，由于这种材料具有较好的阻尼性能和较低的热传导率，故有利于提高模具的加工精度。

目前，根据坐标轴的配置，五轴加工中心基本上可分为两种结构型式。

一种是，三个直线轴(X/Y/Z)用于刀具运动和两个附加旋转轴(A和C)用于工件的回转和摆动的结构型式。

这种类型的高速加工中心,如德国R?der公司的RXP500DS/RXP800DS，德国Alzmetall公司的 GS1000/5-T，瑞士Mikro的HSM400U/HSM600U和称之为超高速加工中心的XSM400U/XSM600U，以及德国Hermle 的C30U/C40U/C50U等。

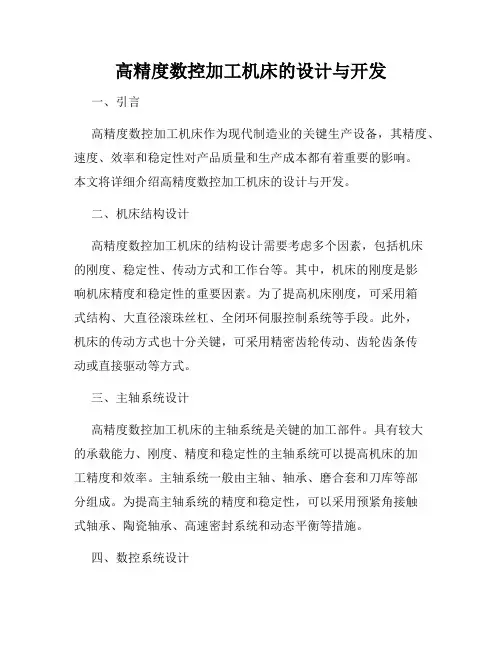

高精度数控加工机床的设计与开发一、引言高精度数控加工机床作为现代制造业的关键生产设备，其精度、速度、效率和稳定性对产品质量和生产成本都有着重要的影响。

本文将详细介绍高精度数控加工机床的设计与开发。

二、机床结构设计高精度数控加工机床的结构设计需要考虑多个因素，包括机床的刚度、稳定性、传动方式和工作台等。

其中，机床的刚度是影响机床精度和稳定性的重要因素。

为了提高机床刚度，可采用箱式结构、大直径滚珠丝杠、全闭环伺服控制系统等手段。

此外，机床的传动方式也十分关键，可采用精密齿轮传动、齿轮齿条传动或直接驱动等方式。

三、主轴系统设计高精度数控加工机床的主轴系统是关键的加工部件。

具有较大的承载能力、刚度、精度和稳定性的主轴系统可以提高机床的加工精度和效率。

主轴系统一般由主轴、轴承、磨合套和刀库等部分组成。

为提高主轴系统的精度和稳定性，可以采用预紧角接触式轴承、陶瓷轴承、高速密封系统和动态平衡等措施。

四、数控系统设计高精度数控加工机床的数控系统是机床的“大脑”，负责实现加工过程中的各种功能，如刀具补偿、轴向控制、工件定位等。

数控系统的精度和稳定性直接影响机床的加工精度和效率。

目前，常见的数控系统包括FANUC、SIEMENS、MITSUBISHI等。

这些系统具有高速、高精度、强大的控制功能和完善的故障诊断与保护系统。

五、附加装置设计高精度数控加工机床的附加装置包括切削冷却液系统、气动系统、润滑系统和环境控制等。

这些装置对机床的加工质量和寿命都有着重要的影响。

例如，切削冷却液系统可以减少加工过程中的热变形和刀具磨损，提高加工精度和效率；气动系统可以实现快速移动和定位；润滑系统可以减少零部件磨损和寿命降低；环境控制可以消除加工中的温度变化和振动影响。

六、结论高精度数控加工机床的设计与开发需要综合考虑机床结构、主轴系统、数控系统和附加装置等多个方面。

只有整体考虑和优化这些因素，才能实现机床高精度、高效率、高稳定性的加工要求，适应现代制造业的生产需求。

高速加工的发展趋势
高速加工技术的发展趋势主要包括以下几个方面：
1. 高速切削工艺：随着材料科学和刀具技术的不断进步，高速切削工艺的应用正在不断扩大。

高速切削工艺能够增加切削切削速度和加工效率，减少切削力和切削热量，提高切削质量和表面光洁度。

2. 高速加工中心的发展：高速加工中心是高速加工的核心设备。

未来，高速加工中心将越来越智能化，加工速度和精度将得到进一步提高。

同时，高速加工中心将根据不同的加工要求，提供更加灵活的刀具和夹具系统，以满足不同加工任务的需求。

3. 多轴加工技术的应用：多轴加工技术可以同时进行多个方向上的切削，使得曲面加工更加容易和精确。

未来，多轴加工技术将广泛应用于高速加工领域，提高加工效率和加工精度。

4. 先进的刀具材料和涂层技术：刀具是高速加工的关键因素之一。

未来，刀具材料将更加耐磨耐热，刀具涂层技术将更加先进，以满足高速切削的需求。

5. 智能化制造技术的应用：高速加工将与智能化制造技术相结合，实现工艺参数的自动优化和实时监控。

未来，高速加工设备将具有自动化、智能化和可持续发展的特点，提高生产效率和产品质量。

总体来说，高速加工的发展趋势是向着高效、智能和精准的方向发展，以满足不断变化的制造需求。

2011-2015年中国数控机床行业市场调研与投资战略咨询报告为了满足市场和科学技术发展的需要，为了达到现代制造技术对数控技术提出的更高的要求，数控未来仍然继续向开放式、基于PC的第六代方向、高速化和高精度化、智能化等方向发展。

机床向高速化方向发展，可充分发挥现代刀具材料的性能，不但可大幅度提高加工效率、降低加工成本，而且还可提高零件的表面加工质量和精度。

超高速加工技术对制造业实现高效、优质、低成本生产有广泛的适用性。

由于数控机床不断采纳科学技术发展中的各种新技术，使得其功能日趋完善，数控技术在机械加工中的地位也显得越来越重要，数控机床的广泛应用是现代制造业发展的必然趋势。

中国报告网发布的《2011-2015年中国数控机床行业市场调研与投资战略咨询报告》共十二章。

首先介绍了数控机床相关概述、国际运营局势等，接着分析了中国数控机床行业运营的现状，然后具体介绍了中国数控机床市场营运态势、市场运营格局。

随后，报告对中国数控机床产业做了重点企业经营状况分析，最后分析了中国数控机床产业的发展前景与投资预测。
