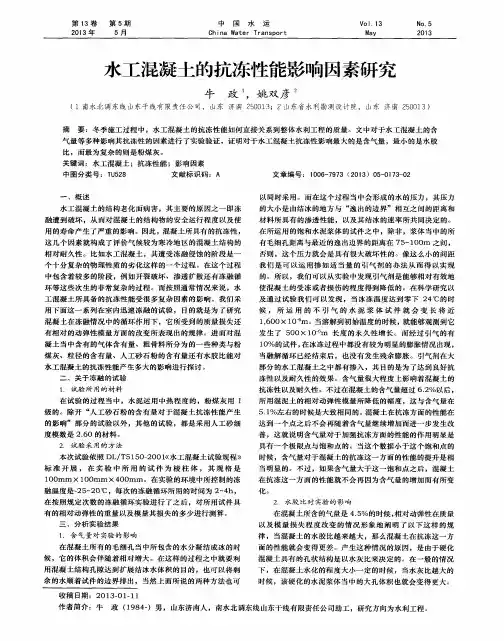

对水工混凝土抗冻性影响因素的分析

水工钢筋混凝土结构耐久性问题分析摘要：在土木工程结构发展过程中，钢筋和混凝土是一种重要的技术变革，二者的结合达到了充分利用，钢筋不仅能提高混凝土的抗弯曲、抗拉伸能力，而且能优化混凝土的韧性，在碱性环境下，水工钢筋混凝土能保证钢筋表面更加锐利，与外界隔离，特别能避免钢筋腐蚀。

在这种情况下，钢筋混凝土就成了建筑界最常用的结构形式。

关键词：水工钢筋混凝土结构；耐久性；研究前言在建筑物的建造过程中，最常用的是混凝土，而在长期的使用中，钢筋混凝土结构会出现耐久性问题。

钢筋混凝土结构在现阶段耐久性问题比较突出，分为北方冻裂、南方锈蚀。

据资料显示，因耐久性问题而产生的经济损失可达千亿元，带来安全问题，因此，对钢筋混凝土结构的耐久性应进行评价与分析。

对于水工钢筋混凝土的耐久性问题，我国很早就对钢筋混凝土进行了分析，设计出耐久性结构，以减少因水工钢筋混凝土耐久性引起的事故。

文章分析了建筑混凝土耐久性产生的原因，同时提出了耐久性设计。

1水工钢筋混凝土结构耐久性的重要性就耐久性而言，是指由于钢筋混凝土结构处于特殊环境中，内部结构在较长的时间内，由于自身的问题，会产生抗性，从而受到自然环境和化学腐蚀的影响。

当前的建筑工程施工中，钢筋混凝土已将钢筋的优点完美地结合在一起，它不仅成本经济，而且稳定，已成为建筑结构的重要形式，但钢筋混凝土结构由于受各种因素的影响，性能下降，此外，气候的影响，使我国沿海地区的钢筋混凝土结构受到氧化破坏，耐久性丧失，维修费用偏高，经济损失较大，为此，必须针对耐久性进行设计。

2影响水工钢筋混凝土结构耐久性的原因2.1钢筋混凝土水灰比由于水工钢筋混凝土的抗冻性，它更多的是内部结构、含水率、冻融时间、强度等因素引起的，其中内部孔洞结构影响最大。

确定水工钢筋混凝土结构有以下几个方面：水工钢筋混凝土水灰比、养护和添加剂。

在一定程度上，水灰比限制了钢筋混凝土的孔隙结构及其数量。

若增大水灰比，则随之增大饱和水开孔面积和孔径，当冻融时，则增加冻胀和渗透压力，使水工钢筋混凝土抗冻能力大大降低。

混凝土的抗冻性是指混凝土在水饱和状态下能经受一定次数的冻融循环作用而不破坏，同时也不严重降低强度的性能。

混凝土的抗冻试验方法主要有快冻法和慢冻法两种，慢冻法一次冻融循环历时8h，而快冻法一次冻融循环时间只需2～4h。

测试采用快冻法时，执行《水工混凝土试验规程》（DL/T5150—2001）检测标准，配置混凝土快速冻融试验机。

试件采用尺寸为100mm×100mm×400mm的棱柱体。

确定混凝土抗冻等级的指标有两个，一个是相对动弹模量，另一个是质量损失率，前者采用混凝土动弹仪检测，后者采用电子台秤检测。

在试验过程中混凝土相对动弹性模量下降至初始值的60％，试件质量损失率达到5％，这两种情况只要有任意一种出现，即认为试件已经破坏，以相应的冻融循环次数作为该混凝土的抗冻等级。

1 实际操作过程中，需要注意的几个方面1.1 试件的饱水状态混凝土冻害与其饱水程度有关，一般认为含水量小于空隙总体积的91.7％就不会产生冻结膨胀压力，在混凝土完全饱水状态下其冻结膨胀压力最大。

所以，在进行抗冻试验时，需要严格按照《水工混凝土试验规程》（DL/T5150—2001）检测标准规定，到达试验龄期的前4D，将试件放置在（20±3）℃的水中浸泡。

不严格按照标准操作会出现以下两种情况。

第一种情况：在混凝土试件多次冻融循环测试后会出现冻融循环后的试件质量比冻融前试件质量还大。

经过长期测试，分析原因为在试验前混凝土试件浸水时间不足，混凝土试件未完全达到饱水状态。

在冻融循环若干次后试件在水中才完全达到水饱和状态，相对于试验前，此时试件的含水量会相应增加，对外表现出其质量在多次测试后会相应地增加，影响了混凝土抗冻性试验结果的准确性。

第二种情况：混凝土抗冻性试验过程中，混凝土的相对动弹性模量已经下降至初始值的60％，但质量却没有减少，而是略有增加。

混凝土受冻破坏主要是由于材料毛细孔隙内的水结冰会产生体积膨胀。

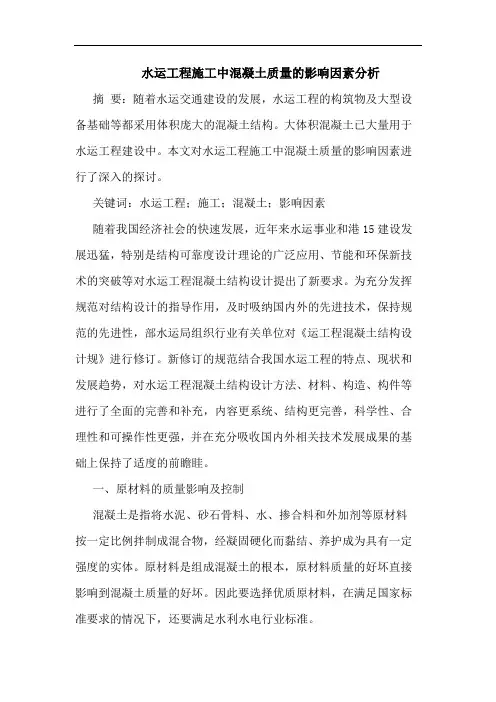

水运工程施工中混凝土质量的影响因素分析摘要：随着水运交通建设的发展，水运工程的构筑物及大型设备基础等都采用体积庞大的混凝土结构。

大体积混凝土已大量用于水运工程建设中。

本文对水运工程施工中混凝土质量的影响因素进行了深入的探讨。

关键词：水运工程；施工；混凝土；影响因素随着我国经济社会的快速发展，近年来水运事业和港15建设发展迅猛，特别是结构可靠度设计理论的广泛应用、节能和环保新技术的突破等对水运工程混凝土结构设计提出了新要求。

为充分发挥规范对结构设计的指导作用，及时吸纳国内外的先进技术，保持规范的先进性，部水运局组织行业有关单位对《运工程混凝土结构设计规》进行修订。

新修订的规范结合我国水运工程的特点、现状和发展趋势，对水运工程混凝土结构设计方法、材料、构造、构件等进行了全面的完善和补充，内容更系统、结构更完善，科学性、合理性和可操作性更强，并在充分吸收国内外相关技术发展成果的基础上保持了适度的前瞻眭。

一、原材料的质量影响及控制混凝土是指将水泥、砂石骨料、水、掺合料和外加剂等原材料按一定比例拌制成混合物，经凝固硬化而黏结、养护成为具有一定强度的实体。

原材料是组成混凝土的根本，原材料质量的好坏直接影响到混凝土质量的好坏。

因此要选择优质原材料，在满足国家标准要求的情况下，还要满足水利水电行业标准。

1．水泥水工建筑物在不同的环境下对水泥的品种质量有不同的要求。

大体积混凝土常用中低热硅酸盐水泥、复合硅酸盐水泥、粉煤灰硅酸盐水泥等；环境水对混凝土有侵蚀时，应根据侵蚀类型及程度采用高抗硫酸盐水泥、中抗硫酸盐水泥、硅酸盐水泥掺30%以上的i 或ⅱ粉煤灰。

水泥细度对水泥的水化速度、水泥的需水量、放热速度以及强度都有较大影响，水泥颗粒愈细，水化反映越快而且充分，水泥早期强度也越高，但是水泥颗粒越细，其发热量也越大，而且放热速度快，体积收缩率大。

水泥细度还会影响混凝土的抗冻性、抗裂性。

另外，减少水泥熟料中铝酸三钙（c3a）含量，可提高混凝土的抗裂和抗耐磨性能。
