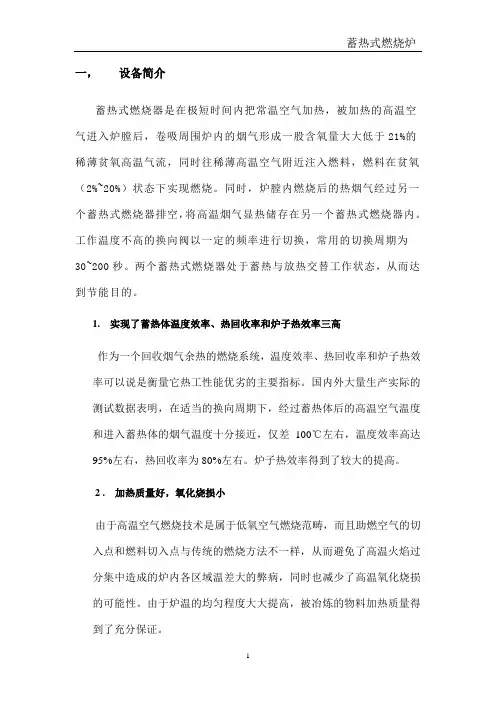

蓄热式燃烧炉课件资料
一，设备简介蓄热式燃烧器是在极短时间内把常温空气加热，被加热的高温空气进入炉膛后，卷吸周围炉内的烟气形成一股含氧量大大低于21%的稀薄贫氧高温气流，同时往稀薄高温空气附近注入燃料，燃料在贫氧（2%~20%）状态下实现燃烧。
同时，炉膛内燃烧后的热烟气经过另一个蓄热式燃烧器排空，将高温烟气显热储存在另一个蓄热式燃烧器内。
工作温度不高的换向阀以一定的频率进行切换，常用的切换周期为30~200秒。
两个蓄热式燃烧器处于蓄热与放热交替工作状态，从而达到节能目的。
1.实现了蓄热体温度效率、热回收率和炉子热效率三高作为一个回收烟气余热的燃烧系统，温度效率、热回收率和炉子热效率可以说是衡量它热工性能优劣的主要指标。
国内外大量生产实际的测试数据表明，在适当的换向周期下，经过蓄热体后的高温空气温度和进入蓄热体的烟气温度十分接近，仅差100℃左右，温度效率高达95%左右，热回收率为80%左右。
炉子热效率得到了较大的提高。
2 . 加热质量好，氧化烧损小由于高温空气燃烧技术是属于低氧空气燃烧范畴，而且助燃空气的切入点和燃料切入点与传统的燃烧方法不一样，从而避免了高温火焰过分集中造成的炉内各区域温差大的弊病，同时也减少了高温氧化烧损的可能性。
由于炉温的均匀程度大大提高，被冶炼的物料加热质量得到了充分保证。
3.节能效果显著蓄热式燃烧系统与传统燃烧系统比，热回收率大大提高，节能效果特别明显，其节能率往往达到40～50%。
这对于传统燃烧系统来说几乎是不可能的。
4.适用性较强，能用于多种不同工艺要求的工业炉由于蓄热式燃烧系统的炉温均匀性好，炉温波动小，不存在高温区过分集中及火焰对工件的冲刷等问题，所以它的适用范畴较宽。
目前己在大中型推钢式及步进式轧钢加热炉、均热炉、罩式热处理炉、辐射管气体渗碳炉、钢包烘烤炉、玻璃熔化炉、熔铝炉、锻造炉等工业炉上使用。
不论是采用蓄热式燃烧器的炉子或蓄热式工业炉，在实际运行中都比较稳定可靠，取得了比较好的经济效益和社会效益。

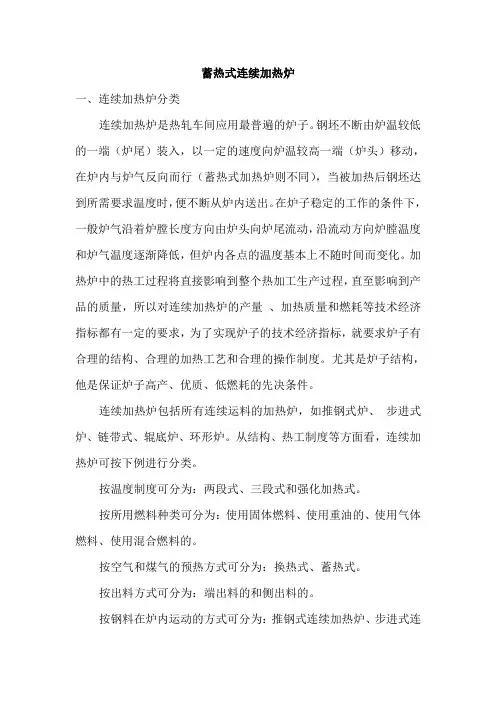

6蓄热式连续加热炉讲解
蓄热式连续加热炉一、连续加热炉分类连续加热炉是热轧车间应用最普遍的炉子。
钢坯不断由炉温较低的一端（炉尾）装入，以一定的速度向炉温较高一端（炉头）移动，在炉内与炉气反向而行（蓄热式加热炉则不同），当被加热后钢坯达到所需要求温度时，便不断从炉内送出。
在炉子稳定的工作的条件下，一般炉气沿着炉膛长度方向由炉头向炉尾流动，沿流动方向炉膛温度和炉气温度逐渐降低，但炉内各点的温度基本上不随时间而变化。
加热炉中的热工过程将直接影响到整个热加工生产过程，直至影响到产品的质量，所以对连续加热炉的产量、加热质量和燃耗等技术经济指标都有一定的要求，为了实现炉子的技术经济指标，就要求炉子有合理的结构、合理的加热工艺和合理的操作制度。
尤其是炉子结构，他是保证炉子高产、优质、低燃耗的先决条件。
连续加热炉包括所有连续运料的加热炉，如推钢式炉、步进式炉、链带式、辊底炉、环形炉。
从结构、热工制度等方面看，连续加热炉可按下例进行分类。
按温度制度可分为：两段式、三段式和强化加热式。
按所用燃料种类可分为：使用固体燃料、使用重油的、使用气体燃料、使用混合燃料的。
按空气和煤气的预热方式可分为：换热式、蓄热式。
按出料方式可分为：端出料的和侧出料的。
按钢料在炉内运动的方式可分为：推钢式连续加热炉、步进式连续加热炉等。
1炉宽根据钢坯长度确定：单排料B=l+2c双排料B=2l+3c三排料B=3l+4c式中l——钢坯长度，m,C——料排间及料排与炉墙的空隙，一般取c=0.15--0.30m 。
2炉长炉长的长度分为全场和有效长度两个概念，有效长度是钢坯在炉膛内所占长度，而全长还包括了从出钢口到端墙的一段距离。
炉子有效长度根据总加热能力计算出来，公式为：L效=Gbt/ng式中G——炉子的生产能力，kg/hb——每根钢坯宽度，m；t——加热时间，h；n——柸料的排数；g——每根钢坯的重量，kg;三段式连续加热炉各段长度的比例分配大致如下：均热段15%--25%预热段25%--40%加热段25%--40%多点供热的炉子，之中加热段较长，约占整个有效长的50%--70%，预热段很短。
蓄热式加热炉燃烧技术36页PPT
3.蓄热式燃烧(RCB 系统) 工作原
理及系统组成
RCB系统由两个烧嘴、两个蓄热室、一套换向装置和 相配套的控制系统组成(见图1)。模式A表示烧嘴A处于 燃烧状态,烧嘴B处于排烟状态:燃烧所需空气经过换向 阀,再通过蓄热室A,其预热后在烧嘴A中与燃料混合,燃 烧生成的火焰加热物料,高温废气通过烧嘴B进入蓄热 室B,将其中的蓄热球加热,再经换向阀后排往大气。持 续一定时间后(如20s),控制系统发出换向指令,操作进 入模式B所示的状态,此时烧嘴B处于燃料状态,烧嘴A处 于排烟状态:燃烧空气进入蓄热室B被预热,在烧嘴B中 与燃料混合,废气经蓄热室A,将其中蓄热球加热后排往 大气。持续与模式A过程相同的时间后,又转换到模式A 过程,如此交替循环进行。
பைடு நூலகம்
随着我国国民经济的飞速发展， 我国各行业工业炉窑的燃料消耗迅速增加， 绝大多数工业炉窑的燃料消耗长期高于国 际先进水平有害物的超标排放相当严重， 世界10个环境污染最严重的城市，我国已 占了7座。因此提高工业炉窑的燃料利用 率和大幅度降低氮化物的排放量，已成为 我国亟待解决的问题。
目前由于能源和环境问题日益突出，要 求各轧钢单位全面推行高效清洁生产技 术，而高效蓄热技术（简称HTAC式）目 前世界上先进的燃烧技术，可以从根本 上提高企业能源及用率，对低热值煤气 进行合理利用，最大限度地减少污染排 放，很好的解决燃油炉成本高、燃煤炉 污染中的问题。
为了解决这些问题,充分利用加热炉烟气的余热, 进 一步提高加热炉的热效率,大连北岛能源技术发展有限 公司研制出了高效蓄热式余热回收系统,并在加热炉上 应用,效果很好。如韶钢2019年7月投产的蓄热式加热炉, 炉内空气煤气可预热到1100℃,排放废气温度仅130℃, 这种炉子为全封闭的,热效率高,也不需要回收热能抚顺 特钢公司500分厂2# 炉于1993年8月结合大修,进行改造 后 , 单 耗 由 1879 m3/t 减 少 至 285197m3/t, 热 效 率 由 3185% 增至31149%,平均温度由58℃减少到9℃,节能率 为85172%,装炉量增加一倍, 生产率提高30%。包头钢铁 公司初轧厂新建2 座RCB 式长坑均热炉,使用高焦炉混 合煤气,空气和煤气均预热到900～1100℃,排烟温度低 于150℃,与该厂原有长坑均热炉相比,节约燃料41%,产 量提高了13%,减少基建投资200万元。

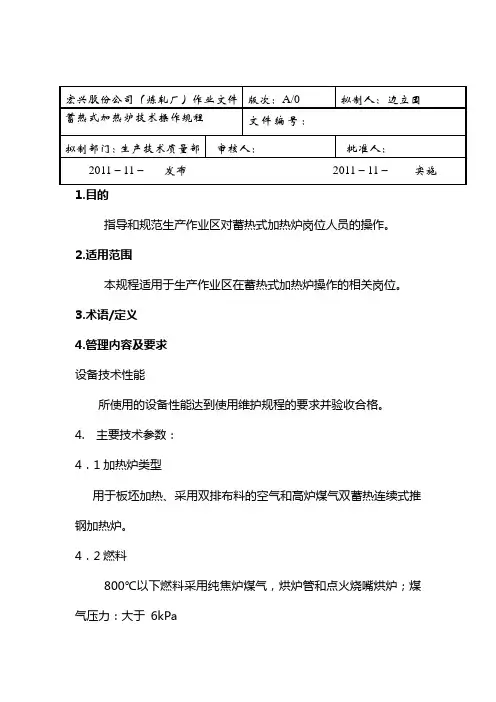

蓄热式加热炉点火操作规程
1.目的指导和规范生产作业区对蓄热式加热炉岗位人员的操作。
2.适用范围本规程适用于生产作业区在蓄热式加热炉操作的相关岗位。
3.术语/定义4.管理内容及要求设备技术性能所使用的设备性能达到使用维护规程的要求并验收合格。
4. 主要技术参数：4．1加热炉类型用于板坯加热、采用双排布料的空气和高炉煤气双蓄热连续式推钢加热炉。
4．2燃料800℃以下燃料采用纯焦炉煤气，烘炉管和点火烧嘴烘炉；煤气压力：大于6kPa800℃以上燃料采用纯高炉煤气，采用蓄热式烧嘴技术；煤气压力：大于6kPa，4．3燃烧系统加热炉采取6个温度控制段，即均热段上、均热段下、加热三段上、加热三段下、加热二段、加热一段。
蓄热式烧嘴的空/烟气、煤气/烟气三通换向阀采用双执行器结构。
蓄热式燃烧系统由蓄热式烧嘴、换向装置、供风系统、煤气系统、排烟系统、汽化冷却系统、氮气、压缩空气系统等部分组成。
4．4点火烘炉系统点火烘炉烧嘴分别位于各段侧墙上，共设8只点火烧嘴，并辅烘炉管道，点火烘炉系统设置独立的焦炉煤气管路，烘炉烧嘴供风由3＃加热炉空气主管接引，与高炉煤气系统共用。
冷炉启动时先利用这部分独立的烧嘴将炉子加热至800℃后再将蓄热式烧嘴打开，待炉子完全启动后再将点火烧嘴关闭。
点火烘炉烧嘴从焦炉煤气总管引入专有管道，管道设置一道闸阀、眼镜阀、快切阀。
每只点火烧嘴嘴前分别设置调节煤气及空气流量的手动调节阀。
4．5供风系统3＃加热炉设两台鼓风机，一台工作，一台备用。
助燃空气经空气总管将助燃空气分别送至各供热段，各段支管将空气送入各三通换向阀，再经三通换向阀送到各蓄热室，蓄热烧嘴置于炉墙中，空气经蓄热到1000℃左右后喷入炉内与煤气混合燃烧。
4．6煤气系统加热炉高炉煤气主管设蝶阀、稳压阀、眼镜阀和气动快速切断阀（蝶阀、眼睛阀、快切阀设置在厂房外）。
突然停电和煤气超低压时迅速将切断阀切断以满足炉子安全操作的要求。
煤气经煤气总管，分别进入各段支管，再通过烧嘴前煤气侧的快速换向切断阀送到各蓄热室，经蓄热到1000℃左右后喷入炉内，与高温空气混合燃烧。
蓄热式加热炉操作要点-北京恒拓迅达高科技发展有限公司

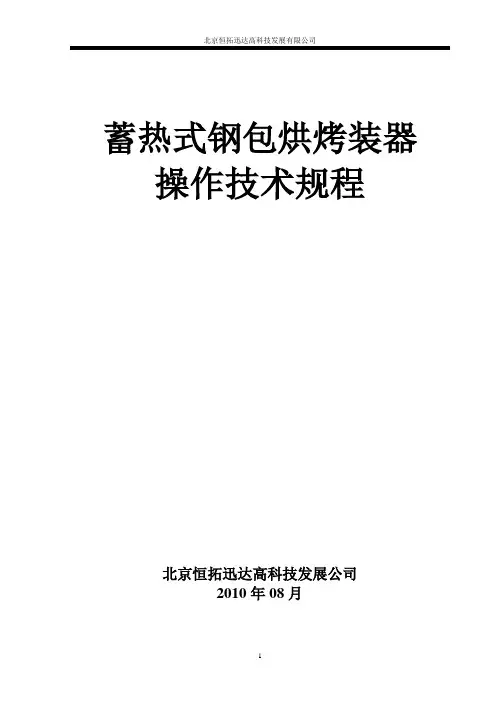

蓄热式钢包烘烤装器操作技术规程北京恒拓迅达高科技发展公司2010年08月目录1.HITAC高效蓄热烤包器概述 (3)1.1系统原理和特点 (3)1.2性能指标 (4)2. 烤包器基本操作要点 (4)2.2烤包器生产操作 (5)2.3冷热包启动过程 (6)2.4烤包器关停操作 (7)3. 煤气管网吹扫要点 (7)4. 煤气管网试压、空气管网检漏要点 (7)4.1管网试压 (7)4.2空气管网检漏 (8)5. 蓄热式烧嘴及其气密性的检查 (8)6. 一般故障的处理 (8)7. 换向系统的维护和故障处理 (9)8. 安全注意事项 (10)9. 双预热烤包器系统设备图和参数表 (10)高效蓄热式烤包器安全操作规程1.HiTAC高效蓄热烤包器概述1.1系统原理和特点HTAC高效陶瓷蓄热式烤包器系统采用封闭式烘烤方式，利用高频换向阀，使得高温废气与助燃空气和煤气在陶瓷蓄热体内交替通过，相互间进行充分的热交换，使助燃空气和煤气预热到1000℃左右，增加其热焓，实现稳定、高效、节能燃烧。
整个烘烤系统原理图如图1所示：该系统烧嘴与蓄热体做成一体，成对布置在钢包盖上，并且蓄热体的高温段埋藏于包盖内，以降低热损失，提高热效率。
当两个烧嘴中一个处于燃烧状态时，另一个烧嘴处于蓄热状态。
高温烟气经处于蓄热状态的烧嘴喷口流过蓄热体，将蓄热体加热后以100～150℃的温度经换向阀及排烟系统排入大气，达到设定时间或设定温度后，两组烧嘴交换其工作状态，空气（煤气）流过被加热了的蓄热体，被蓄热体加热至接近钢包内燃烧产物温度后，经烧嘴喷口喷入包内完成燃烧过程，实现对钢包的加热。
钢包盖上，地方较小，重量要求较轻，所使用的蓄热式燃烧器必须是小型化和轻重量的。
为此目的，选择比表面积1000－1500m2/m3的蜂窝状陶瓷蓄热体作为蓄热元件，以求最大限度地减小蓄热式燃烧器的重量与体积。
并将燃烧器的前部与包盖做成一体，使蓄热体的高温段埋在钢包盖的保温料中，以减小蓄热式燃烧器的保温材料。
储热式电暖器PPT教案
144 2.5×3 16 20-28
蓄热电暖器配置
一、根据不同地区的室外计算温度、采暖期天数，主要分为严寒地区、 寒冷地区和夏热冬冷地区。
二、根据建筑物的保温节能情况：建筑物外围护结构的传热系数和门、 窗的密封性。
三、根据房间的使用面积、用途、朝向、楼层、层高等。 四、 A、较高配置：适用于条件比较优越或有特殊要求的用户，运行费
目前天津地区居民用电未采用半价优惠政策！
蓄热式电暖器构造图
➢ 排气网格 ➢ 调节钮 ➢ 保温材料 ➢ 温度调节器 ➢ 蓄热砖 ➢ 发热元件
蓄热式电暖器四大核心部件
➢ 温度调节器 ➢ 发热元件 ➢ 蓄热砖 ➢ 保温材料
蓄热式电暖器由以上四大核心及外壳部分组成。
温度调节器
核心之一
➢ 温度调节器控制着蓄热电暖器储存热量多少，同时具有过热安 全保护作用。
➢ 蓄热电采暖系统总投资
= 设备投资+配电投资 = 140—180元/平方米
➢ 由于新建项目、改造项目等每个工程情况各不相同， 视具体情况做分析。
几类工程特点
一、居民住宅小区：
执行生活民用用电标准，注意避免出现“峰谷倒置”现象，但 天津地区暂时不采用低谷电价政策。
二、厂房、办公一体：
此类工程工厂执行工业电价标准，办公执行非照明电价 标准， 厂房白天进行生产操作，电容量一般是很大的，夜间停产，变压 器空载。
温度即可。
➢ 实际运行费用:18-25元/平方米
系统投资分析
➢ 设备投资： 约为87元/m2；
➢ 外网配电投资：由于储热式电暖器几乎完全避开了其它用电设备 的使用时间，所以正常家用配电容量的50%可以做为兼容储热式电 暖器用电，这样配电增加费并不多，约为63元/m2；

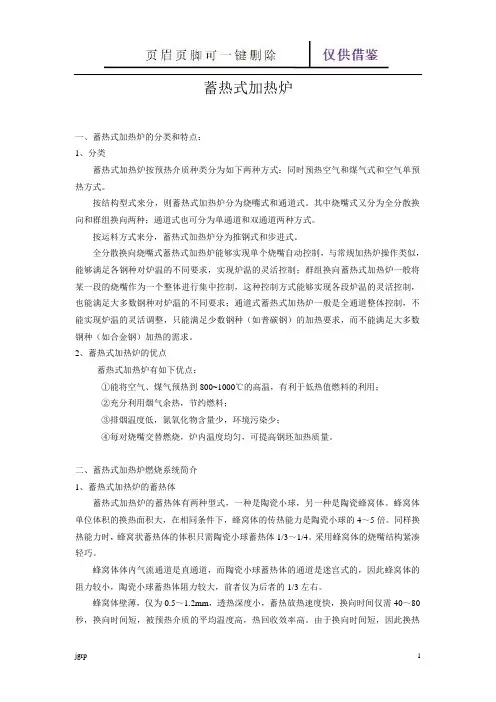

蓄热式加热炉(教学参考)
蓄热式加热炉一、蓄热式加热炉的分类和特点：1、分类蓄热式加热炉按预热介质种类分为如下两种方式：同时预热空气和煤气式和空气单预热方式。
按结构型式来分，则蓄热式加热炉分为烧嘴式和通道式。
其中烧嘴式又分为全分散换向和群组换向两种；通道式也可分为单通道和双通道两种方式。
按运料方式来分，蓄热式加热炉分为推钢式和步进式。
全分散换向烧嘴式蓄热式加热炉能够实现单个烧嘴自动控制，与常规加热炉操作类似，能够满足各钢种对炉温的不同要求，实现炉温的灵活控制；群组换向蓄热式加热炉一般将某一段的烧嘴作为一个整体进行集中控制，这种控制方式能够实现各段炉温的灵活控制，也能满足大多数钢种对炉温的不同要求；通道式蓄热式加热炉一般是全通道整体控制，不能实现炉温的灵活调整，只能满足少数钢种（如普碳钢）的加热要求，而不能满足大多数钢种（如合金钢）加热的需求。
2、蓄热式加热炉的优点蓄热式加热炉有如下优点：①能将空气、煤气预热到800~1000℃的高温，有利于低热值燃料的利用；②充分利用烟气余热，节约燃料；③排烟温度低，氮氧化物含量少，环境污染少；④每对烧嘴交替燃烧，炉内温度均匀，可提高钢坯加热质量。
二、蓄热式加热炉燃烧系统简介1、蓄热式加热炉的蓄热体蓄热式加热炉的蓄热体有两种型式，一种是陶瓷小球，另一种是陶瓷蜂窝体。
蜂窝体单位体积的换热面积大，在相同条件下，蜂窝体的传热能力是陶瓷小球的4～5倍。
同样换热能力时，蜂窝状蓄热体的体积只需陶瓷小球蓄热体1/3～1/4。
采用蜂窝体的烧嘴结构紧凑轻巧。
蜂窝体体内气流通道是直通道，而陶瓷小球蓄热体的通道是迷宫式的，因此蜂窝体的阻力较小，陶瓷小球蓄热体阻力较大，前者仅为后者的1/3左右。
蜂窝体壁薄，仅为0.5～1.2mm，透热深度小，蓄热放热速度快，换向时间仅需40～80秒，换向时间短，被预热介质的平均温度高，热回收效率高。
由于换向时间短，因此换热周期内的炉温波动小，有利于炉温和钢坯加热温度的控制。
蜂窝体内部是直通道，在高速气流的正吹反吹的频繁作用下，通道不容易积灰和堵塞。

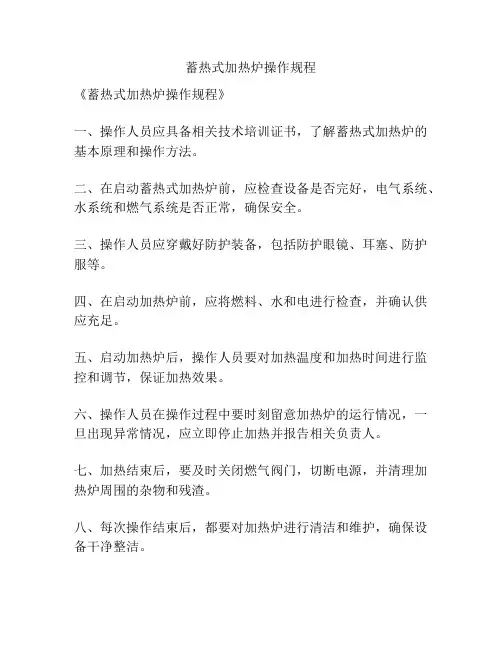

蓄热式加热炉操作规程
蓄热式加热炉操作规程
《蓄热式加热炉操作规程》
一、操作人员应具备相关技术培训证书，了解蓄热式加热炉的基本原理和操作方法。
二、在启动蓄热式加热炉前，应检查设备是否完好，电气系统、水系统和燃气系统是否正常，确保安全。
三、操作人员应穿戴好防护装备，包括防护眼镜、耳塞、防护服等。
四、在启动加热炉前，应将燃料、水和电进行检查，并确认供应充足。
五、启动加热炉后，操作人员要对加热温度和加热时间进行监控和调节，保证加热效果。
六、操作人员在操作过程中要时刻留意加热炉的运行情况，一旦出现异常情况，应立即停止加热并报告相关负责人。
七、加热结束后，要及时关闭燃气阀门，切断电源，并清理加热炉周围的杂物和残渣。
八、每次操作结束后，都要对加热炉进行清洁和维护，确保设备干净整洁。
九、必须严格按照操作规程进行操作，不得擅自改变加热炉的工作参数。
十、加热炉操作结束后，应做好安全闭锁措施，以防止未授权人员进行操作。
十一、加热炉操作规程应定期进行更新和培训，确保所有操作人员了解最新的操作规程和安全知识。
十二、在使用过程中，如果发现设备存在问题或者操作方面需要改进，应及时向相关部门反馈并做出改进。
3.5×7蓄热式热处理炉技术方案说明

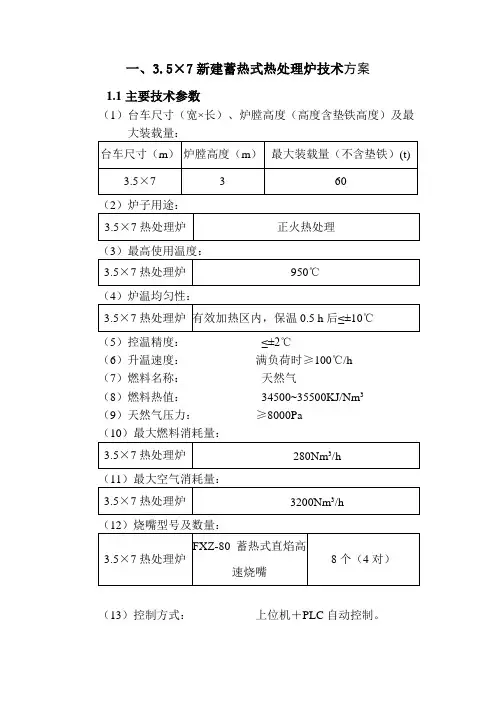

一、3.5×7新建蓄热式热处理炉技术方案1.1主要技术参数（1）台车尺寸（宽×长）、炉膛高度（高度含垫铁高度）及最（5）控温精度：≤±2℃（6）升温速度：满负荷时≥100℃/h（7）燃料名称：天然气（8）燃料热值：34500~35500KJ/Nm3（9）天然气压力：≥8000Pa（12）烧嘴型号及数量：（13）控制方式：上位机＋PLC自动控制。
（15）炉墙、炉顶及炉门保温材料：采用全纤维结构。
（16）台车保温材料：由炉内向外依次为116mm粘土质耐火砖+136mm粘土质耐火砖+136mm轻质隔热砖+30mm石棉板。
（17）能耗指标：（18）炉门升降速度：～8 m/min。
（19）炉门压紧、提升：自重式压紧，炉门升降装置采用电动葫芦。
（20）台车移动速度:（21）台车驱动行走方式：钝齿轮销齿条传动+滚珠带行走,变频调速。
（22）炉壁表面温升：炉体≤50℃；炉顶≤60℃（23）蓄热箱表面温升：≤100℃；（24）侧密封：升降式软密封；（25）后密封：远置式弹簧自压紧机构；（26）排烟方式：引风机强制排烟,排烟温度≤120℃；1.2 设备组成该炉组成主要包括：炉架、炉衬、炉门及炉门升降机构与压紧装置、炉体密封、台车及行走牵引机构、排烟系统、燃烧系统及自动控制系统等部分组成。
1.2.1 炉架（1）炉架为型钢和钢板焊接制作的炉体钢结构。
（2）炉外壁为4mm厚钢板，侧柱为16#工字钢或槽钢结构，侧柱间及炉顶型钢间均用矩形钢加强，形成网架结构，结实、牢固、可靠耐用。
前柱采用25#槽钢焊接的组合柱。
焊缝均匀平整，没有气孔、夹渣、裂纹、未熔合等缺陷，外观平直、光滑、没有皱折凹凸不平现象。
（3）在后墙下部设有观察孔，在运行中可以观察炉内状况。
（4）在需要操作和维修的地方设置维修平台和梯子，其设施符合国家规范要求。
1.2.2 炉衬炉衬采用全纤维结构，炉内向外依次为250mm厚纤维折叠块和50mm厚纤维毯组成，炉衬总厚度为300mm。
辽宁北祥蓄热式加热炉操作手册

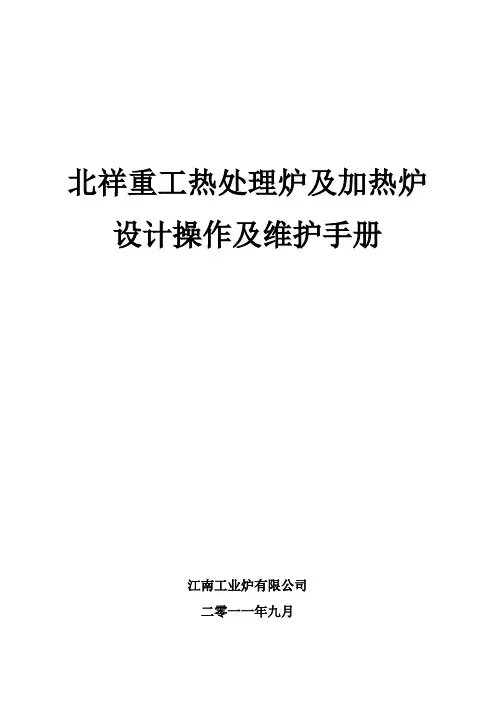

北祥重工热处理炉及加热炉设计操作及维护手册江南工业炉有限公司二零一一年九月一．概述本加热炉采用国内的蓄热自呼吸式燃烧系统，每个烧嘴喷头配有一个蓄热式再生床，内衬有耐火材料并填有蓄热体作为蓄热介质，燃烧废气经排气风机抽出，其最终排出的最高温度不超过250℃。
当炉温达到蓄热温度，烧嘴开启蓄热状态，B1进气,A2吸气，经过一个周期时间后B2进气，A1吸气。
在烧嘴上就是两个孔进气（助燃风）两个孔吸气（烟气）。
温度控制系统采用的是欧陆温控仪和PLC组成，PLC通过通讯给温控仪设定值。
工艺设定在上位机上完成，通过通讯写入PLC，在手动方式下，也可直接在岛电表上设定。
烧嘴控制方式分为“本地”和“远程”，远程方式即是自动控制方式，根据当前的实际温度以及工艺要求，来决定烧嘴的启停以及大小火焰；本地方式直接在现场个烧嘴控制箱上操作，主要用于烧嘴调试用。
二．操作规程台车操作台车与炉门、密封压紧采用连锁装置，即炉门开到位后台车才能开进或开出。
台车离开减速限位后，全速运行。
炉门操作炉门开启和关闭时应注意其极限位置，以防止万一限位损坏而开过头。
燃烧操作启动风机，用控制柜上的风机启动按纽或是上位机上的启动按钮，可以实现启动，本系统风机为集中供风，风机为一用一备，确保主管道风压在7～11Kpa。
此时允许燃烧系统启动。
如果风机故障停了，则燃气快切阀自动关闭。
启动排烟风机，点击画面上启动按钮排烟风机启动，排烟风机必须是已经达到蓄热允许条件下才能启动。
燃气快切阀启动，击“开启”按钮，此时开启为绿色说明燃气快切阀已经打开到位。
应注意燃气压力如果高或低报警或助燃风压低报警则会自动切断快切阀且风机必须已经开启。
三．曲线设置：进入曲线设置画面，设置好温度和时间，点击，工艺开始运行，按键说明：“曲线运行”按钮为整个工艺执行的按钮，单击后，该按钮变成了绿色，此时工艺开始执行，同时下方显示“曲线正在运行“底色也变为绿色。
参数说明：（1）.“温度”为该程序段的最终温度目标值。

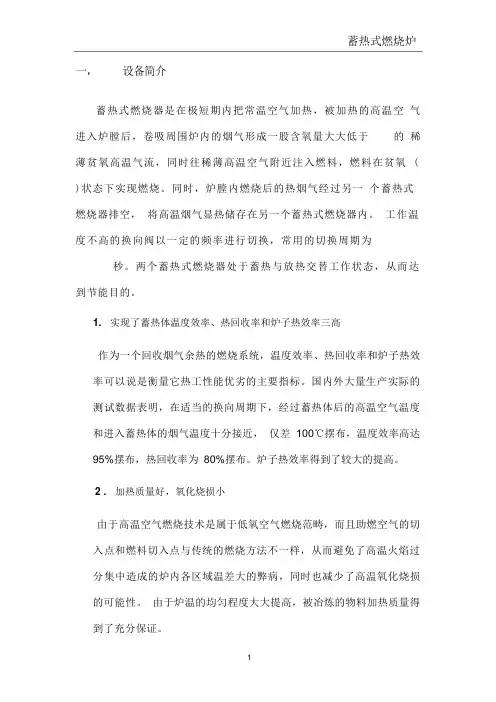

蓄热式燃烧炉课件资料
