开关种类及标识尺寸

电气各类开关型号符号代表一、断路器Le=160A/REC 500mA 额定电流160A ，漏电流500mAHUM8L-400-4P/C350 hum8l 是个塑壳带漏电断路器400 是型号4p 4 极的350A 的整定电流电气符号C65N-C20A/4P;DPN 16AC65 系列20A 容量的 4 极开关，单极16ATLM1 是TCL和罗格朗合资的品牌，100 是框架电流，50a 是额定电流，3p 就是三极喽2 、DNM2-100L 、NDM1-63C 、NDB1L-32 是开关型号。

3、100A/3P ：100A= 额定电流，3P =3 极开关，即三相开关。

4、16/1P+N = 单相16A 的带漏电保护的开关电气符号CDB6--63/1PC16ACDB6- 微断型号63-壳架电流63A 1p- 单极C-脱扣曲线，普通配电保护选用C曲线，电机保护选用 D 曲线。

16A- 额定电流16A电气符号T5N500-R222/4PT5N 为ABB 公司的塑壳断路器型号。

500 为断路器壳架电流为500A.R222 表示整定电流为222A. ；4P 表示为断路器为四级电气符号ATNS63/4P-32AATN 是哪家的开关不晓得。

63 是最大壳体电流，4P 是四极断路器，32A 是整定电流。

电气符NSE200N-200A/4P施耐德的断路器，壳架电流200A ，分段能力为N（好像是35KA ，还得看样本），长延时整定200A ， 4 级的。

脱扣器种类没有200A 分断能力的塑料外壳式断路器电气符NS400-N160/4P施耐德的 4 极（4P）塑壳开关，NS400 系列里面的160 型号（最大额定电流160A ）63 是最大壳体电流，4P 是四极断路器，32A 是整定电流电气符CM1-100L/50A/3PCM1 —常熟开关厂生产的塑料外壳式断路器CM1 系列；100 —壳架等级电流可选代号，最大可选100A ，该题选的是50A；L—额定极限分断能力可选代号，L 表示标准型；3P—极数可选代号，该题选的是 3 极。

常用空气开关规格型号空气开关规格型号大全一、家庭常见的空气开关规格型号目前家庭使用DZ系列的空气开关,常见的有以下空气开关规格型号：C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

二、工业上常见的规格型号动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)三、举例说明空开有很多种产品，但是其型号的标法大致相同。

让人很容易理解，但是不同公司的名称不同导致同种产品名称也不同。

但是标法还是相同的。

下面以华洲空开产品为例介绍空开的型号规格。

举例:1、HZM6-63C32/ 1其中HZ---一企业代号(华洲)、M6-一产品型号、63-一一壳架等级、C---一使用类别:照明电路(或者一般电路)、32-一一额定电流、1----一1P(1极)、空开HZW66-400/3、HZW万能自动空气断路器、6-设计代号;“-400”一额定电流(A);“/3”-3极。

2、空气开关(断路器)的极性和表示方法单极220V切断火线(小型断路器);双极220V火线与零线同时切断(DPN零线火线双进双出断路器);三级380V三相线全部切断;四级380V 三相火线一相零线全部切断。

①、照明回路一般选择10-16A微断。

②、插座回路一般选择16-20A的微断漏电。

③、空调回路一般选择16-25A微断。

④、住户配电箱总开关一般选择2P/32A-2P/63A微断或隔离开关。

空开规格型号选购方法空开在家庭供电中作总电源保护开关或分支线保护开关用。

当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；家庭一般用二极(即2P)空气开关作总电源保护，用单极(1P)作分支保护;空气开关的额定电流如果选择的偏小，则空气开关易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装空气开关，正确选择额定容量电流大小很重要。

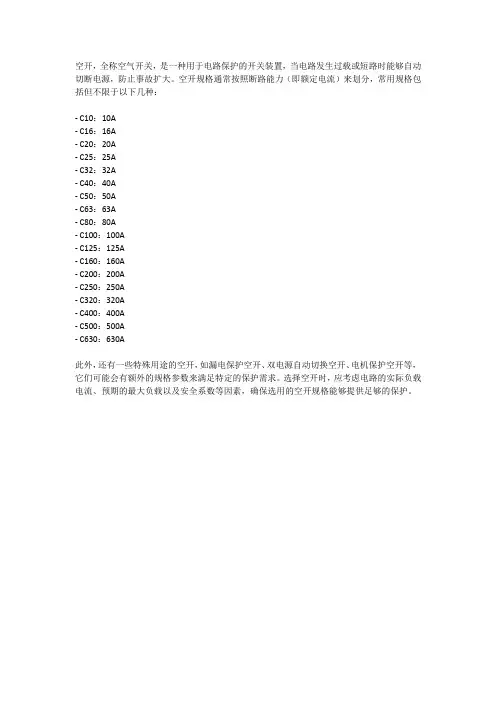

空开，全称空气开关，是一种用于电路保护的开关装置，当电路发生过载或短路时能够自动切断电源，防止事故扩大。

空开规格通常按照断路能力（即额定电流）来划分，常用规格包括但不限于以下几种：
- C10：10A
- C16：16A
- C20：20A
- C25：25A
- C32：32A
- C40：40A
- C50：50A
- C63：63A
- C80：80A
- C100：100A
- C125：125A
- C160：160A
- C200：200A
- C250：250A
- C320：320A
- C400：400A
- C500：500A
- C630：630A
此外，还有一些特殊用途的空开，如漏电保护空开、双电源自动切换空开、电机保护空开等，它们可能会有额外的规格参数来满足特定的保护需求。

选择空开时，应考虑电路的实际负载电流、预期的最大负载以及安全系数等因素，确保选用的空开规格能够提供足够的保护。

建筑电气开关型号符号电气各类开关型号符号代表一、断路器Le=160A/REC 500mA 额定电流160A，漏电流500mAHUM8L-400-4P/C350 hum8l是个塑壳带漏电断路器400是型号 4p 4极的 350A的整定电流电气符号C65N-C20A/4P;DPN 16AC65系列20A容量的4极开关，单极16ATLM1是TCL和罗格朗合资的品牌，100是框架电流，50a是额定电流，3p就是三极喽2、DNM2-100L、NDM1-63C、NDB1L-32是开关型号。

3、100A/3P： 100A=额定电流，3P =3极开关，即三相开关。

4、 16/1P+N = 单相16A的带漏电保护的开关电气符号CDB6--63/1PC16ACDB6-微断型号 63-壳架电流63A 1p-单极C-脱扣曲线，普通配电保护选用C曲线，电机保护选用D曲线。

16A-额定电流16A电气符号T5N500-R222/4PT5N为ABB公司的塑壳断路器型号。

500为断路器壳架电流为500A.R222表示整定电流为222A.；4P表示为断路器为四级电气符号ATNS63/4P-32AATN是哪家的开关不晓得。

63是最大壳体电流，4P是四极断路器，32A是整定电流。

电气符 NSE200N-200A/4P施耐德的断路器，壳架电流200A，分段能力为N（好像是35KA，还得看样本），长延时整定200A，4级的。

脱扣器种类没有200A分断能力的塑料外壳式断路器电气符NS400-N160/4P施耐德的4极（4P）塑壳开关，NS400系列里面的160型号（最大额定电流160A）63是最大壳体电流，4P是四极断路器，32A是整定电流电气符CM1-100L/50A/3PCM1—常熟开关厂生产的塑料外壳式断路器CM1系列；100—壳架等级电流可选代号，最大可选100A，该题选的是50A；L—额定极限分断能力可选代号，L表示标准型；3P—极数可选代号，该题选的是3极。

空开各种字母型号代表的意思，你知道多少？总的来讲：D代表动力，C代表脱扣电流，即起跳电流。

一、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。

二、工业上空开一般用DW和DZ代表型号。

有20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。

解释一下：例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。

再讲一个具体的型号：如DZ47-60A C25DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）LE-----带漏电脱扣功能 60-----框架等级为60AC------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍下面我们讲一下具体应用中应该选择什么型号的空开：1、DZ5系列：适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。

2、DZ10系列：适用于交流50HZ、380V或直流220V及以下的电路中。

3、DZ12系列：适用于交流50HZ单相230V电路中，主要装在宾馆、公寓、高层建筑、广场、航空港、火车站等照明配电箱中。

4、DZ15系列：适用于交流50HZ、额定电压380V、额定电流63A的电路中。

5、DZ20系列：适用于交流50HZ，额定绝缘电压660V，额定电压380V及以下，其额定电流至1250A。

6、DZ47系列：适用于交流50HZ/60HZ，额定工作电压为240V/415V及以下，额定电流至60A的电路中。

7、DW15系列：适用于交流50HZ、额定电压至440V，额定工作电压至1140V、80V的配电网络中。

8、SCML系列：适用于交流50HZ、60HZ、500V及以下的电路中。

9、DW10系列：适用于交流50HZ、额定电压至440V的电气线路中。

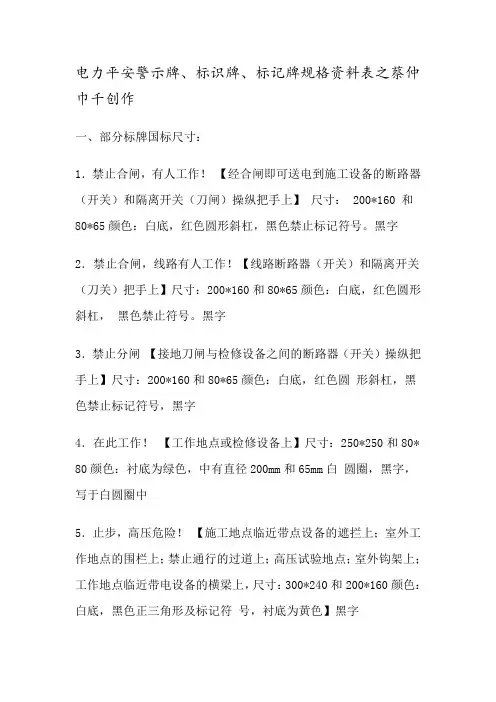

电力平安警示牌、标识牌、标记牌规格资料表之蔡仲巾千创作一、部分标牌国标尺寸：1．禁止合闸，有人工作！【经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操纵把手上】尺寸： 200*160 和80*65颜色：白底，红色圆形斜杠，黑色禁止标记符号。

黑字2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止符号。

黑字3．禁止分闸【接地刀闸与检修设备之间的断路器（开关）操纵把手上】尺寸：200*160和80*65颜色：白底，红色圆形斜杠，黑色禁止标记符号，黑字4．在此工作！【工作地点或检修设备上】尺寸：250*250和80* 80颜色：衬底为绿色，中有直径200mm和65mm白圆圈，黑字，写于白圆圈中5．止步，高压危险！【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240和200*160颜色：白底，黑色正三角形及标记符号，衬底为黄色】黑字6．从此上下！【工作人员可以上下的铁道、爬梯上，尺寸：250 *250，衬底为绿色，中有直径200mm白圆圈】黑字，写于白圆圈中7．禁止攀登，高压危险！【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400和200*160,颜色：白底，红色圆形斜杠，黑色禁止标记符号】黑字。

8．线路相位标记牌：A\B\C套牌组合9．制作工艺：贴膜丝网印刷。

10．根据国标定做，惯例板厚0.8mm，1.5mm。

电力线路警示牌产品类型: 电力标记牌产品规格: 4×5cm产品材质: PVC其它规格: 30×40cm注: 标记牌材质和规格可根据客户要求定做, 主要材质: PVC塑料、铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等;。

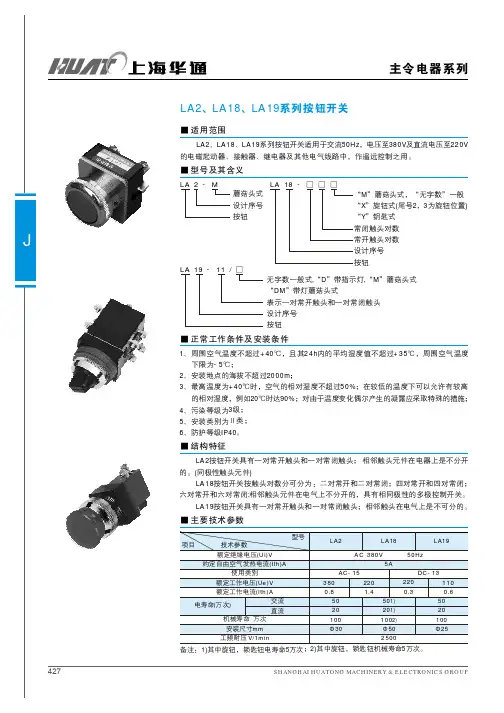

按钮开关型号尺寸规格及价格介绍按钮开关是我们日常生活中经常接触到的物件，为我们的生活带来了非常大的改善。

按钮开关就好像我们小时候所用的圆珠笔一样，按一下就进去，再按一下就出来，这种是对按钮开关最好的解释。

因为按钮开关在我们日常生活中经常看到，而对其型号肯定也不太了解，所以，下面就一起来了解下按钮开关型号尺寸规格及价格信息，帮助大家了解更多关于按钮开关的相关知识。

按钮开关型号-飞雕其实说到按钮开关型号是哪些，许多人都不知道具体的按钮开关型号有哪些。

其实每个生产按钮开关的厂家的型号都会不同，比如飞雕品牌旗下的按钮开关型号就是有Y02KG040006、Y02KG040008、Y02KG040028等多种不同的型号，因为不同的品牌商家对产品的型号解析都会不同，这也让产品的型号会随改变。

比如，上图这款飞雕品牌旗下的按钮开关的型号为Y02KG040008，同时这款产品的价格为15元左右。

按钮开关型号-西门子西门子品牌属于室内比较知名的家用电器研发及生产的企业，该企业旗下拥有多种家用产品，其中也包括对开关插座的生产。

西门子品牌拥有良好的质量保证，上图这款按钮开关具有很好的阻燃性，产品符合欧洲高标准要求，其导电体材质为锡磷青铜，具有很好的导电性能。

西门子按钮开关型号也与其它品牌不同，上图这款产品的型号为SIEMENS-5TA0112-1CC133-KG，其价格为40元左右。

按钮开关型号-西蒙西蒙开关产品拥有简约时尚的外形，选用德国拜耳PC料，耐冲击、耐高温、超长使用寿命、光洁度好、易清洁，电源插座均带有安全保护门，更有效的提供安全保障。

上图这款开关内部选择了按钮开关，内部选用优质锡磷青铜加上银触电，散热性好、弹力好，具备很强的抗疲劳性。

上图这款产品的型号为52-118G-40，同时其价格为75元左右，属于开关插座行业内比较高档的产品。

按钮开关型号-HOPE按钮，日常家用中最常用的一种开关，为我们的生活带来了非常大的改善。

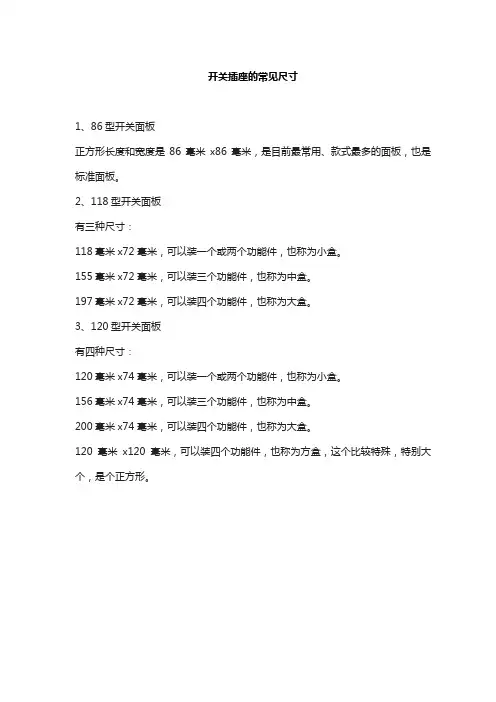

开关插座的常见尺寸
1、86型开关面板
正方形长度和宽度是86毫米x86毫米，是目前最常用、款式最多的面板，也是标准面板。

2、118型开关面板
有三种尺寸：
118毫米x72毫米，可以装一个或两个功能件，也称为小盒。

155毫米x72毫米，可以装三个功能件，也称为中盒。

197毫米x72毫米，可以装四个功能件，也称为大盒。

3、120型开关面板
有四种尺寸：
120毫米x74毫米，可以装一个或两个功能件，也称为小盒。

156毫米x74毫米，可以装三个功能件，也称为中盒。

200毫米x74毫米，可以装四个功能件，也称为大盒。

120毫米x120毫米，可以装四个功能件，也称为方盒，这个比较特殊，特别大个，是个正方形。

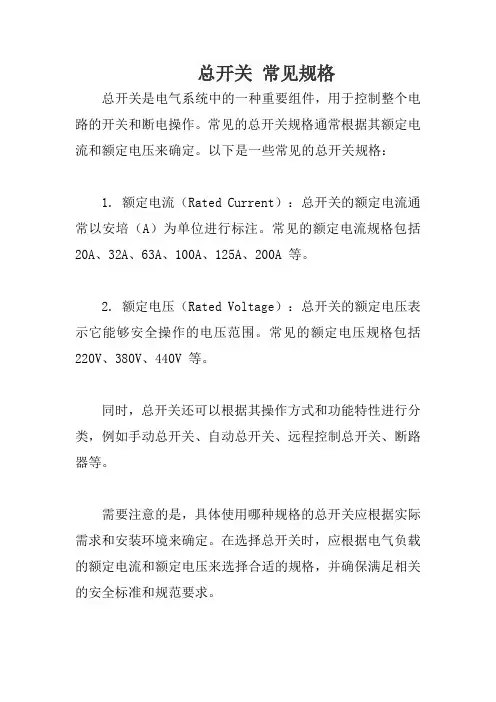

总开关常见规格
总开关是电气系统中的一种重要组件，用于控制整个电路的开关和断电操作。

常见的总开关规格通常根据其额定电流和额定电压来确定。

以下是一些常见的总开关规格：
1. 额定电流（Rated Current）：总开关的额定电流通常以安培（A）为单位进行标注。

常见的额定电流规格包括20A、32A、63A、100A、125A、200A 等。

2. 额定电压（Rated Voltage）：总开关的额定电压表示它能够安全操作的电压范围。

常见的额定电压规格包括220V、380V、440V 等。

同时，总开关还可以根据其操作方式和功能特性进行分类，例如手动总开关、自动总开关、远程控制总开关、断路器等。

需要注意的是，具体使用哪种规格的总开关应根据实际需求和安装环境来确定。

在选择总开关时，应根据电气负载的额定电流和额定电压来选择合适的规格，并确保满足相关的安全标准和规范要求。

建议在选择和安装总开关时，咨询专业的电气工程师或与供应商进行沟通，以确保选择合适的总开关规格，并按照正确的方式进行安装和操作。

配电箱总开关、灯开关的标识地上一层AL—1总开关尺寸：1.5公分*11公分起点：站用变6#柜1开关开关尺寸：1.5公分*6公分吸顶灯：17个厨房、卫生间各1个电池室1个投光灯：18个投光灯、日光灯在一块：5个日光灯管：30个轨道灯：15个地下一层AL—1—1总开关尺寸：1.5公分*8公分起点：站用变6#3开关AL1—2总开关尺寸：1.5公分*11公分起点：站用变6#2开关地下二层AL—2—1总开关尺寸：1.5公分*8公分起点：站用变2#2开关AL—2—2总开关尺寸：1.5公分*8公分起点：站用变6#4开关地下三层AL3—1总开关尺寸：1.5公分*8公分起点：站用变6#5开关泵房ALB总开关尺寸：1.5公分*8公分起点：站用变3#12开关K箱尺寸：1.5公分*5公分起点：主控室11个P8主控室1个疏散照明（竖向）疏散照明南、疏散照明北各1个疏散照明东、疏散照明西各1个主控室照明开关1个风机机房及其走廊东1个风机机房西1个接地开关尺寸：1.5公分*5公分2个主变AP箱子总开关尺寸：1.5公分*5公分AP—1起点：站用变3#11开关AP—2起点：AP1AP—3起点：站用变3#13开关AP—4起点：AP3AP—5起点：站用变6#7开关AP—6起点：AP5编号：站用变—12型号：ZR—YJY—5*6起点：站用变5#13开关终点：AT1(备) 6个编号：站用变—3型号：ZR—YJY—5*6起点：6#3开关终点：AL1—1—1 2个消防火灾主机（横向）尺寸：1.5公分*3公分消防火灾主机1、消防火灾主机2事故照明尺寸：1.5公分*3公分电池室、主控室电容室、接地变室细水雾泵房、10KV室GS室及其主变。

标志牌制作参数
1、主变压器：
材料：进口反光不干胶；单面白底红字红边框；
尺寸：400mm×300mm
2、断路器(开关)牌；
断路器标志牌的制图参数单位：mm
材料：进口反光不干胶；单面白底红边红字；
尺寸： 220mm×320mm
3、隔离刀闸、接地刀闸牌；
隔离开关（接地刀闸）标志牌的制图参数单位：mm
材料：进口反光不干胶。

单面白底红字红边框（接地刀闸白底黑字）尺寸： 60 mm×250mm
3、避雷针
尺寸： 220mm×320mm 单面白底黑字黑边框
4、母线、出线间隔标志牌
材料：进口反光不干胶。

尺寸： 110 mm×160mm
单面白底红字红边框（相序标志为黄、绿、红）
5、主变穿墙套管标志牌
材料：进口反光不干胶。

单面白底红字红边框（相序标志为黄、绿、红）
尺寸： 110 mm×160mm
注：规格、参数详见“国家电网安全设施标准”变电部分。

2011-5-15。

开关的种类和选型开关是我们生活中常见的一种电气元件，用于控制电路的通断。

根据其工作原理和结构特点的不同，开关可以分为多种不同的类型。

本文将以人类的视角，从不同的角度对开关的种类和选型进行介绍。

一、按照工作原理分类1. 机械开关：机械开关是一种最常见的开关类型，它通过机械接触的方式控制电路的通断。

常见的机械开关有按钮开关、拨动开关等。

按钮开关通常用于一些需要频繁开关的场合，如电灯开关；而拨动开关常用于需要长时间保持通断状态的场合，如电风扇的开关。

2. 电子开关：电子开关是一种基于电子元件工作原理的开关，它通过电流或电压的变化来控制电路的通断。

常见的电子开关有晶体管开关、继电器开关等。

晶体管开关具有快速响应和小体积的特点，常用于电子设备中的开关控制；继电器开关具有较大的电流和电压承载能力，常用于高压电路的控制。

二、按照结构分类1. 单极开关：单极开关是一种只有一个触点的开关，通过触点的闭合和断开来控制电路的通断。

常见的单极开关有单极按钮开关、单极拨动开关等。

单极开关结构简单，操作方便，适用于一些简单的电路控制。

2. 双极开关：双极开关是一种有两个触点的开关，通过触点之间的闭合和断开来控制电路的通断。

常见的双极开关有双极按钮开关、双极拨动开关等。

双极开关可以独立控制两个电路，适用于一些需要同时控制多个电路的场合。

三、选型考虑因素1. 电流和电压：在选型时需要考虑开关能够承受的最大电流和电压，以确保开关的稳定性和安全性。

2. 使用环境：不同的使用环境对开关的要求也不同，如防水、防尘、耐高温等特殊要求。

3. 寿命和可靠性：开关的寿命和可靠性是选型的重要考虑因素，寿命越长、可靠性越高的开关使用时间越长，故障率越低。

4. 尺寸和安装方式：开关的尺寸和安装方式需要与设备或电路相匹配，以确保安装的便捷性和美观性。

总结：开关的种类和选型是根据其工作原理和结构特点来进行分类的。

在选型时需要考虑电流、电压、使用环境、寿命、可靠性、尺寸和安装方式等因素。

86型、118型、120型开关插座的区分
开关插座按照规格尺寸标准型可分为:86型、118型、120型。

方法
•1
86型：指面板尺寸为86mm * 86mm,安装孔距为60mm。

如德力西开关插座的CD810系列、CD820系列都是86型。

86型的插座形状为正方形，上面可以有一个单元、二个单元或三个单元的功能件。

•2
118型：指面板尺寸为118mm * 75mm,118型开关主要是以一位或二位开关的长度命名，分别是为154mm * 75mm的三位开关、195mm * 75mm四位开关，安装孔距分别为：121mm、160.5mm。

德力西CD608系列就为118型。

118型开关插座在全国各地区均有销售，形状为长方形。

•3
120型：指面板尺寸为120mm * 70mm，安装孔距为：83.5mm,德力西cd300系列为120型。

家用空开标识介绍
家用空气开关（空开）是一种用于家庭电路保护的设备，它能在电流过大、短路或漏电等异常情况下自动切断电源，以确保人身安全和电器设备的正常运行。

家用空开的标识主要包括以下几个方面：
1. 型号：家用空开的型号通常以DZ或DW开头，表示断路器的类型和规格。

例如，DZ10表示断路器容量为10安培；DW15表示断路器容量为15安培。

2. 脱扣电流：脱扣电流是指空气开关在电流异常时跳闸的电流值。

家用空开的脱扣电流通常以C为单位，如C16、C25等。

例如，C32表示脱扣电流为32安培。

3. 断路器类型：家用空气开关主要有两种类型，即普通空气开关和漏电保护器。

普通空气开关仅用于切断电流过大和短路等情况；漏电保护器则在普通空气开关的基础上增加了漏电保护功能，能在人体触电时迅速切断电源，保障人身安全。

4. 标志：空气开关上通常会标注一些符号和字样，如电压、电流、开关类型等。

如MB1-63C/2P表示额定电压为63伏特，电流为20安培的空气开关。

5. 接线方式：家用空气开关通常有上进线和下进线两种接线方式。

上进线表示电源线从上部接入，适用于配电箱等场合；下进线表示电源线从下部接入，适用于家庭电路等场合。

了解家用空开的标识，有助于我们正确选择和使用合适的空气开关，确保家庭电路的安全和稳定运行。

在选购空气开关时，应根据实际需求和电路参数选择合适的型号和规格。

开关的种类种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：1、涡流式接近开关这种开关有时也叫电感式接近开关。

它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。

这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是导电体。

2、电容式接近开关这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。

这个外壳在测量过程中通常是接地或与设备的机壳相连接。

当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。

这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。

3、霍尔接近开关霍尔元件是一种磁敏元件。

利用霍尔元件做成的开关，叫做霍尔开关。

当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。

这种接近开关的检测对象必须是磁性物体。

4、光电式接近开关利用光电效应做成的开关叫光电开关。

将发光器件与光电器件按一定方向装在同一个检测头内。

当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。

5、热释电式接近开关用能感知温度变化的元件做成的开关叫热释电式接近开关。

这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。

6、其它型式的接近开关\当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。

声纳和雷达就是利用这个效应的原理制成的。

利用多普勒效应可制成超声波接近开关、微波接近开关等。
