电工技能实训项目五 基本电气照明线路的敷设

室内照明线路配置实训报告室内照明线路配置实训报告（精选7篇）在不断进步的时代，我们都不可避免地要接触到报告，报告中涉及到专业性术语要解释清楚。

那么你真正懂得怎么写好报告吗？下面是小编整理的室内照明线路配置实训报告（精选7篇），希望对大家有所帮助。

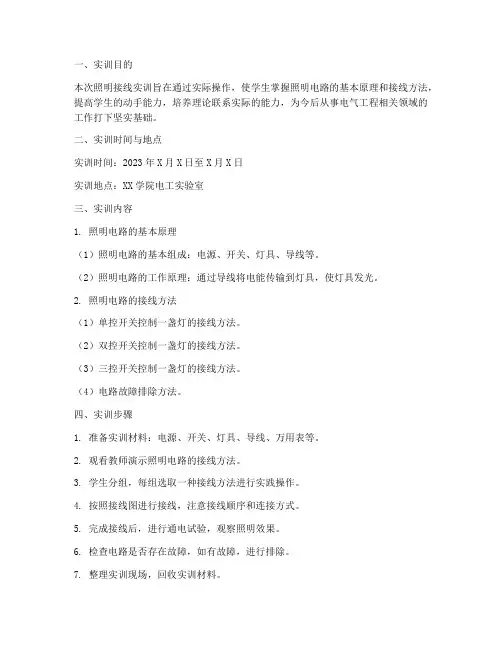

室内照明线路配置实训报告1一、实训目的1、通过实训进一步掌握电气安装与布线工艺。

2、掌握电路的故障自查，调试及排除故障的方法。

3、学习掌握简单的电路分析和设计方法。

二、实训要求1、根据设计题目要求画出原理图2、根据原理图画出电气接线图3、根据工艺要求进行接线。

4、调试并排除故障三、接线工艺1、接线柱绝缘台无损伤接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹2、布线通道尽可能少，同时并行导线按主、控电路分类集中，单层密排，紧贴安装面布线3、接线无歪脖布线拿弯弧度要自然平滑，避免急弯，直角弯4、同一元件、同一回路的不同接点的导线间距离应保持一致。

5、导线裸露不超长线芯绝缘与接线端子压接部分之间的芯线长度不大于5mm6、一相绝缘不触及另一相导体一相绝缘不与另一相接线柱相触7、接线无交叉布线现场检查，有交叉现象者不得分8、各元件的安装位置应齐整，匀称，间距合理，便于元件的更换9、接线余头不超长线芯最前端距接线端子压接部分的长度不大于2mm10、布线顺序一般以接触器为中心，由里向外，由高至低，先控制电路，后主电路，以不妨碍后续布线为原则。

实训心得：1、通过一个星期的.实训，提高了我们理论水平和实际动手能力，掌握我电气电路图的基础知识，学会了设计简单的电路图以及如何看图接线。

在短期内学到了许多知识。

2、本次实训不长，但内容丰富包含多种能力和技能训练，例如：元件识别能力，组装能力，万用表测量能力，给平日我们只学理论知识的我们很好的实践机会。

3、培养了我们独立思考，克服困难，以及出现错误要冷静分析检查的能力，以及团队合作能力，并且学到了专业知识以外的很多东西，比如做事要有耐心，不可急躁，相信对以后有很大帮助。

[学生]电工基础实训报告一、实训项目：一室家庭照明电路的安装实训二、实训目的：1、掌握导线的正确可靠的连接方法；2、了解照明电路原理、构成和接线方法。

三、实训器材导线、灯座、插座、灯泡、开关、工具。

四、实训原理1、项目要求布置一盏灯，一个五孔插座，一个开关，漏电保护器。

各器具的安装要符合低压照明电路安装规范。

五、操作步骤：1、按照要求设计电路图；2、根据设计电路图连接线路。

六、注意事项：（1）灯具的安装高度：室内一般不底于2.4M，室外一般不得底于3M。

（2）室内照明开关一般安装在门边易于操作的地方。

拉线开关的安装高度一般离地2--3M，墙壁开关一般离地1.3M，离开框的距离一般为150~200mm。

（3）明装插座距离地面不低于1300mm，安装插座的底边距地高度一般为300mm，壁挂式空调插座的高度为1900mm[教师]任务二：一室一厅家庭照明电路的安装实训【教学目的】1、学生通过照明线路的安装与维修的实践技能训练，使学生掌握电工的基本操作工艺、常用电路的安装及工作原理等。

2、掌握导线的正确可靠的连接方法；3、了解照明电路原理、构成和接线方法4、会使用数字式万用表进行测量5、会使用常见的电工工具，如剥线钳、测电笔的使用。

【教学重点】一室一厅家庭照明电路电路的安装【教学难点】一室一厅家庭照明电路电路的安装【教学方法】讲授法、任务驱动法、指导法【实训用具】导线、灯座、插座、灯泡、电能表、剥线钳、尖嘴钳、电工锤、布线木板、开关、线卡。

【教学时间】10学时【项目要求及说明】项目要求客厅布置一盏灯，一个五孔插座，一个开关，客厅进线处安装电能表、总控刀闸、漏电保护器；卧式安装一盏灯，要求能用两个开关控制。

用两块木板模拟两间房子。

【知识准备】（1）认识各种各样的灯：（3）灯具选用原则环境条件：应注意防火，防爆，灰尘，潮湿。

震动和化学腐蚀等环境。

2）经济性：主要考虑初始投资费用（灯具购置费），年运行费（电费，灯具更换费）以及年维护费（换灯和人工费），应尽量选择既经济有方便的灯具。

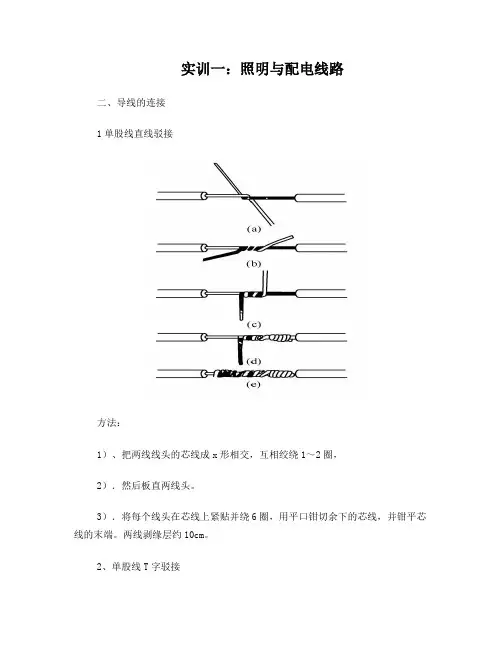

实训一：照明与配电线路二、导线的连接1单股线直线驳接方法：1）、把两线线头的芯线成x形相交，互相绞绕1～2圈，2）．然后板直两线头。

3）．将每个线头在芯线上紧贴并绕6圈，用平口钳切余下的芯线，并钳平芯线的末端。

两线剥缘层约10cm。

2、单股线T字驳接方法：1）.将支路芯线的线头与干线芯线十字相交，使支路芯线根部留出约2～3mm,然后按顺时针方向绕支路芯线，缠绕6圈后，用钳切去余下的芯线，并钳平芯线末端。

2）．较小截面芯线可先环绕成结状，然后再把支路芯线线头抽紧板直，紧密地缠绕6圈，剪去多余芯线，钳平切口毛刺。

（干路剥绝缘层3～5cm,支路10cm）3、多股线驳接（7股、19股）方法：1）．先将剖去绝缘层的芯线头散开并拉直，接着把靠近绝缘层的1/3的芯线绞紧，然后把余下的2/3芯线头，分散成伞状，并将每根芯线拉直。

2）．把两个伞状芯线隔根对叉，并拉平两端芯线。

3）．把一端的7股芯线按2、2、3根分成三组，接着把第一组2根芯线板起，垂直于芯线，并按顺时针方向缠绕。

4）．缠绕2圈后，将余的芯线向右板直，再把下边第二组的2根芯线板直，也按同一方向紧紧压着前2根芯线缠绕。

5）．缠绕2圈后，也将余下的芯线向右板直，再把下边第三组的3根芯线板直，按顺时针方向紧紧压着前4根板直的芯线向右缠绕。

6）．缠绕3圈后，切去每组多余的芯线，钳平线端。

7）．用同样方法再缠绕另一边。

（剥绝缘层长度为20～25cm）3、多股线Ｔ字驳接方法：1）．把分支芯线散开并拉直，接着把近绝缘层1/8的芯线绞紧，把支路线头7/8的芯线分成二组、一组4根，另一组3根并排齐，然后用一字螺丝刀将干线撬开二组，把支路4根芯线的一组插入干线两组芯线中间，而把3根芯线的一组支路放在干线芯线的前面。

2）．把右边3根芯线一组在干线右边按顺时针紧紧缠绕3～4圈，钳平线端，再把左边4根芯线的一组按逆时针方向缠绕。

3）．逆时针缠绕4～5圈后，钳平线端。

19股铜芯线驳接方法：将芯线的中间剪去4～6根芯线，连接后，在连接处尚须进行钎焊，以增加其机械强度和改善导电性能。

电工培训实训指导书照明线路安装与调试白山职业技术学校培训处2013—06-25实训室规则1.进入实习基地后按指定的实验台就位,未经许可，不得擅自挪换仪器设备。

2。

要爱护仪器设备及其它公物，凡违反操作规程，不听从教师指导而损坏者，按规定赔偿。

3.未经指导教师许可，不得做规定以外的实验项目。

4.要保持实习室的整洁和安静，不准大声喧哗，不准随地吐痰,不准乱丢纸屑及杂物。

5。

必须严格按设备操作书的要求去使用设备，注意人身及设备安全,不要盲目操作。

、题目:一。

白炽灯照明电路的安装二. 荧光灯的控制电路的安装;一、白炽灯照明电路的安装课的类型：实训课课时:4教学目标：了解白炽灯的构造，学会电路的安装。

教学过程：一、所需电气元件明细表：序号名称型号数量备注1 灯泡220V/25W 22 螺口平灯座3A 250V～ 23 单联开关 24 双联开关 25 开关盒 2二、白炽灯白炽灯结构简单，使用可靠,价格低廉，其相应的电路也简单,因而应用广泛，其主要缺点是发光效率较低，寿命较短，如图22（a）为白炽灯泡的外形。

白炽灯泡由灯丝、玻壳和灯头三部分组成。

其灯丝一般都是由钨丝制成，玻壳由透明或不同颜色的玻璃制成。

40W以下的灯泡，将玻壳内抽成真空；40W以上的灯泡，在玻壳内充有氩气或氮气等惰性气体，使钨丝不易挥发，以延长寿命。

图1（a）灯泡示意图灯泡的灯头,有卡口式和螺口式两种形式，功率超过300W的灯泡，一般采用螺口式灯头，因为螺口灯座比卡口式灯座接触和散热要好。

三、常用的灯座常用的灯座有，卡口吊灯座、卡口式平灯座、螺口吊灯座和螺口式平灯座等，外形结构如图22（b）的a、b、c、d。

图1（b）常用灯座示意图四、常用的开关开关的品种很多，常用的开关有接线开关、顶装拉线开关，防水接线开关、平开关、暗装开关等，这几种开关外形图分别如下图22（c）。

图1（c)常用开关五、白炽灯的控制原理白炽灯的控制方式有单联开关控制和双联开关控制两种方式，如图22(d）所示。

基础实训指导书实训项目一电工基本知识一、电工的任务和作用电能在生产、输送、分配、使用及控制方面，都较其他形式的能量优越，所以在工农业生产、科学实验及人民生活等各个领域得到了广泛的应用。

由包括各种电压等级的电力线路将一些发电厂、升降压变压器和电力用户联系起来的升压、输电、降压、配电和用电的整体，称为电力系统。

电工要为电力系统投人运行和应用服务。

从发电到用电的许多环节中，都包含了电工的辛勤劳动。

因此，电工是工业、农业和各项事业中必不可少的技能人员。

一个电工需要掌握的操作技能比较多，工作范围广，除要掌握电工本身的操作技能外，还需要掌握一些钳工、内外线工程、起重工和电器维修工等相关工种的基本知识和必需的操作技能。

内、外线工程包括内线工程和外线工程两大部分。

内线工程包括室内照明线路配线，灯具、开关、插座的安装与修理，高低压变配电设备的安装、修理、调试，生产设备的电气安装、配线、调试，变、配电所的停送电操作、拉合闸操作、停电事故的判断和处理，以及对由半导体器件组成的装置进行安装、调试和维修等。

外线工程包括架空线路的架设，电力电缆的敷设和修理，接地装置和避雷器的安装检查等。

电工工作中的很多内容是由群体进行的，如人工立杆、架设线路等。

电气安装工程的特点是：工作范围广，工作场面大，工程周期长。

这就要求每个电工要有集体主义观念，同心协力，通力合作来完成某一工程项目。

近年来，由于生产技术的蓬勃发展，新电气产品、新材料、新技术的不断出现，电子技术发展迅速，设备微型化得到广泛应用。

这给每位电工提出了更高的要求。

因此，电工一定要学习先进的电子技术，以便在现代化设备的安装、调试中能发挥更大的作用。

电工承担着供电线路、电力设备、生产设备的电气安装和维修以及变配电系统的值班工作等。

二、文明生产电能的应用十分广泛，如果使用不当就会发生意外。

为了防止事故的发生，应不断提高文明生产的重视程度，养成良好的工作习惯。

1、保管好工具2、正确穿戴劳动防护用品3、工前准备4、培养良好的操作习惯5、观察电气设备绝缘情况、谨慎操作6、弄清用电器电源位置，准确关闭电源7、尽量避免带电操作在必须带电操作时，应遵守带电操作的有关规程。
