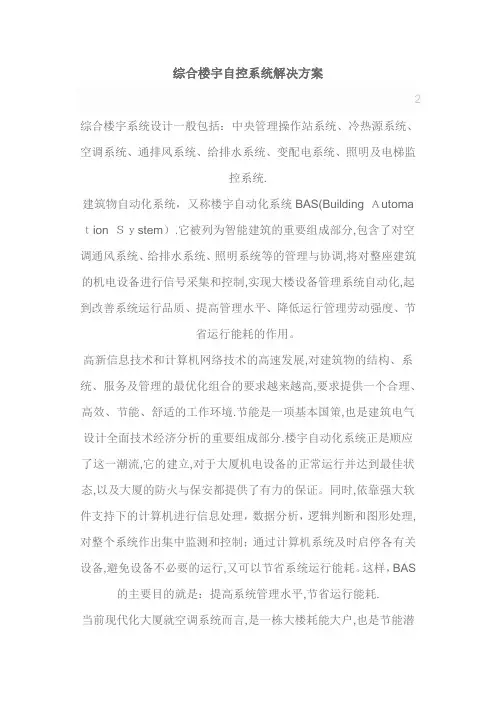

综合楼宇自控系统解决方案2综合楼宇系统设计一般包括：中央管理操作站系统、冷热源系统、空调系统、通排风系统、给排水系统、变配电系统、照明及电梯监控系统.建筑物自动化系统，又称楼宇自动化系统BAS(Building Ａutoma ｔion Ｓｙstem）.它被列为智能建筑的重要组成部分,包含了对空调通风系统、给排水系统、照明系统等的管理与协调,将对整座建筑的机电设备进行信号采集和控制,实现大楼设备管理系统自动化,起到改善系统运行品质、提高管理水平、降低运行管理劳动强度、节省运行能耗的作用。
高新信息技术和计算机网络技术的高速发展,对建筑物的结构、系统、服务及管理的最优化组合的要求越来越高,要求提供一个合理、高效、节能、舒适的工作环境.节能是一项基本国策,也是建筑电气设计全面技术经济分析的重要组成部分.楼宇自动化系统正是顺应了这一潮流,它的建立,对于大厦机电设备的正常运行并达到最佳状态,以及大厦的防火与保安都提供了有力的保证。
同时,依靠强大软件支持下的计算机进行信息处理，数据分析，逻辑判断和图形处理,对整个系统作出集中监测和控制；通过计算机系统及时启停各有关设备,避免设备不必要的运行,又可以节省系统运行能耗。
这样，BAS 的主要目的就是：提高系统管理水平,节省运行能耗.当前现代化大厦就空调系统而言,是一栋大楼耗能大户,也是节能潜力最大的设备。
从统计数据来看，中央空调系统占整个大楼的耗能５0%以上,而大楼装有楼宇自动化系统（BAS)以后，可节省能耗约2５%,节省人力约50%。
出现故障,能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
当前随着建筑物规模增大、标准提高,大厦的机电设备的数量也急剧增加，这些设备分散在大厦的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源,有时几乎难以实现。
如采用楼宇自动化系统,利用现代的计算机技术和网络系统,实现对所有机电设备的集中管理和自动监测,就能确保楼内所有机电设备的安全运行,同时提高大楼内人员的舒适感和工作效率.延长设备使用寿命设备在电脑的统一管理下始终处于最佳运行状态,及时报告设备的故障情况并进行处理；按照设备的运行状况打印维护、保养报告,避免超前或延误维护,相应延长设备使用寿命;也等于节省了资金。
楼宇设备自控系统工程方案1.引言随着城市化进程和人们对舒适、安全、节能的需求不断增长，楼宇设备自控系统在现代建筑中得到越来越广泛的应用。
通过自动化控制和智能化管理，楼宇设备自控系统可以实现对建筑内部空气质量、温度、湿度、照明、电力、通风、空调、消防等设备的精准控制和管理，为人们创造一个舒适、安全、高效的室内环境。
本文旨在针对某大型商业综合体楼宇的设备自控系统进行设计和工程方案的具体规划。
2.项目概述本项目是针对某大型商业综合体楼宇的设备自控系统工程，主要包括以下设备：空调系统、通风系统、照明系统、安防系统、消防系统等。
通过对这些设备的自动化控制和智能化管理，实现对商业综合体楼宇的设备运行状态进行实时监控、调节和管理，提高设备的运行效率，降低能耗，提升商业综合体楼宇的舒适度和安全性。
3.系统架构设计（1）整体架构本项目设备自控系统采用分布式控制架构，分为上位机系统和下位机系统。
上位机系统负责对设备进行远程监控和控制，包括数据采集、数据分析、故障诊断和远程操作等功能；下位机系统负责现场设备的控制和执行，包括传感器、执行器、控制器等设备，通过现场总线与上位机系统进行通讯。
整体架构如图1所示。
（2）设备控制策略根据不同的设备特点和使用需求，本项目设备控制系统将采用多种控制策略，包括PID控制、模糊控制、遗传算法控制等，以满足对设备运行状态的精准控制和管理需求。
4.系统功能规划（1）空调系统控制空调系统是商业综合体楼宇的重要设备，对空调系统的控制包括温度、湿度、风速、送风口的开合度、空调机组的运行状态等多个方面。
通过设备自控系统，可以实现对空调系统的温控、湿控、风控、风量控制、节能运行等功能。
（2）通风系统控制通风系统是商业综合体楼宇的重要设备，通风系统的控制包括通风量、排风量、新风量、室内空气质量的监测和调节等。
通过设备自控系统，可以实现对通风系统的空气质量控制、能耗控制、新风换气等功能。
（3）照明系统控制照明系统是商业综合体楼宇的重要设备，照明系统的控制包括灯光亮度、灯光场景、灯光色温、灯光时序等多个方面。

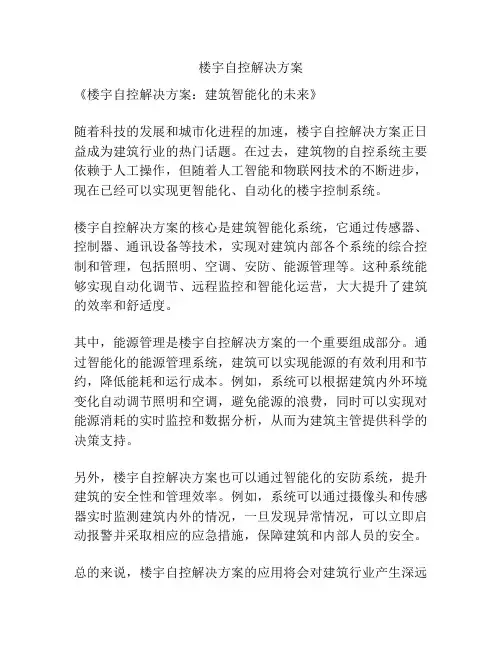

楼宇自控解决方案
《楼宇自控解决方案：建筑智能化的未来》
随着科技的发展和城市化进程的加速，楼宇自控解决方案正日益成为建筑行业的热门话题。
在过去，建筑物的自控系统主要依赖于人工操作，但随着人工智能和物联网技术的不断进步，现在已经可以实现更智能化、自动化的楼宇控制系统。
楼宇自控解决方案的核心是建筑智能化系统，它通过传感器、控制器、通讯设备等技术，实现对建筑内部各个系统的综合控制和管理，包括照明、空调、安防、能源管理等。
这种系统能够实现自动化调节、远程监控和智能化运营，大大提升了建筑的效率和舒适度。
其中，能源管理是楼宇自控解决方案的一个重要组成部分。
通过智能化的能源管理系统，建筑可以实现能源的有效利用和节约，降低能耗和运行成本。
例如，系统可以根据建筑内外环境变化自动调节照明和空调，避免能源的浪费，同时可以实现对能源消耗的实时监控和数据分析，从而为建筑主管提供科学的决策支持。
另外，楼宇自控解决方案也可以通过智能化的安防系统，提升建筑的安全性和管理效率。
例如，系统可以通过摄像头和传感器实时监测建筑内外的情况，一旦发现异常情况，可以立即启动报警并采取相应的应急措施，保障建筑和内部人员的安全。
总的来说，楼宇自控解决方案的应用将会对建筑行业产生深远
影响，它不仅提升了建筑的管理效率和舒适度，也为建筑主管提供了更科学的决策支持，有望推动建筑行业向更智能、环保和可持续发展的方向迈进。
随着技术的不断进步，相信楼宇自控解决方案将会有更广泛的应用和更深远的影响。
楼宇自控系统方案智能化集成系统方案弱电智能化方案可视对讲系统方案xx年xx月xx日•楼宇自控系统方案•智能化集成系统方案•弱电智能化方案目录•可视对讲系统方案01楼宇自控系统方案楼宇自控系统方案是一种利用先进的计算机技术、网络通讯技术、自动控制技术、传感技术等，对楼宇设备进行智能化集成控制，实现楼宇设备的自动化运行和最优管理。
楼宇自控系统方案可提高楼宇设备的运行效率、降低能源消耗、提高楼宇环境的舒适度和安全性，并可实现楼宇设备的远程监控和管理。
楼宇自控系统方案的概述楼宇自控系统方案的系统构成用于监测楼宇内的温度、湿度、空气质量等参数，以及设备的工作状态和运行数据。
传感器控制器网络通讯设备监控管理软件接收传感器信号，根据预设的算法和控制逻辑对楼宇设备进行控制和调节。
实现传感器和控制器之间的数据传输和通讯，可以利用现有网络资源，如以太网、互联网等。
用于实时监控楼宇设备的运行状态、查询和记录历史数据、设置报警阈值和报警提示等功能。
楼宇自控系统方案的应用实例通过控制照明设备的开关、调光等功能，实现节能和舒适的照明环境。
智能照明控制系统通过对空调设备的智能控制，实现节能、舒适的空调环境。
空调控制系统通过监测电梯的运行状态和故障情况，进行远程监控和管理，提高电梯的运行效率和安全性。
电梯控制系统通过对安防设备的智能控制，实现实时监控、报警和记录等功能，提高楼宇的安全性。
安防控制系统02智能化集成系统方案智能化集成系统方案是一种将楼宇自控、智能化集成、弱电智能化、可视对讲等多个子系统进行有机整合的综合性解决方案。
通过采用先进的云计算、大数据、物联网等技术手段，实现楼宇内部各个子系统的互联互通和集中管理，提高楼宇运营效率和管理水平。
智能化集成系统方案的概述智能化集成系统方案一般由数据采集层、数据处理层、监控管理层、应用层四个层次构成。
数据采集层主要负责采集各个子系统的数据，包括传感器、控制器等设备的数据；数据处理层主要负责对采集到的数据进行处理和存储；监控管理层主要负责实时监控各个子系统的运行状态，并进行相应的管理和控制；应用层则主要面向用户，提供可视化的界面和各种管理功能。
楼宇自控方案一、系统组成1、传感器与探测器温度传感器：用于监测室内外温度，为空调系统的控制提供依据。
湿度传感器：测量空气湿度，以调节加湿或除湿设备。
光照传感器：感知室内外光照强度，自动控制灯光亮度。
烟雾探测器：及时发现火灾隐患，发出警报。
2、控制器直接数字控制器（DDC）：负责收集和处理传感器的数据，并下达控制指令。
中央控制器：对整个系统进行集中管理和监控，协调各 DDC 之间的工作。
3、执行器电动调节阀：调节水流量或风量，以控制温度、湿度等参数。
电动风门：控制风道的开合，改变通风量。
照明驱动器：调节灯光亮度或开关。
4、通信网络有线网络：如以太网，保证数据传输的稳定性和可靠性。
无线网络：适用于一些难以布线的区域，方便灵活。
二、系统功能1、暖通空调系统控制根据室内外温度、湿度和人员数量，自动调节空调系统的运行模式和参数，保持舒适的室内环境。
实现新风量的自动控制，在保证空气质量的前提下，降低能耗。
2、照明系统控制按照预设的时间表或光照条件，自动开启或关闭灯光，实现节能。
可以根据不同区域的使用需求，进行分区调光控制。
3、给排水系统监控监测水箱水位、水泵运行状态，实现自动补水和排水。
检测水管压力和流量，及时发现漏水等异常情况。
4、电梯系统管理监控电梯的运行状态、故障报警，合理调配电梯运行。
统计电梯的使用频率，为维护和保养提供数据支持。
5、能源管理对电、水、气等能源的使用进行实时监测和计量。
通过数据分析，发现能源浪费的环节，制定节能策略。
三、系统优势1、提高舒适度精确控制室内环境参数，为用户提供舒适的工作和生活空间。
2、节能降耗根据实际需求自动调整设备运行状态，避免能源浪费，降低运营成本。
3、提高安全性实时监测消防、安防等设备的运行状态，及时发现和处理异常情况。
4、延长设备寿命合理控制设备的运行时间和负荷，减少设备的磨损和故障，延长使用寿命。
5、便于管理通过集中监控和管理，提高运维效率，减少人力成本。
四、实施步骤1、需求分析了解建筑的功能、使用人群、运营模式等，确定系统的控制要求和目标。

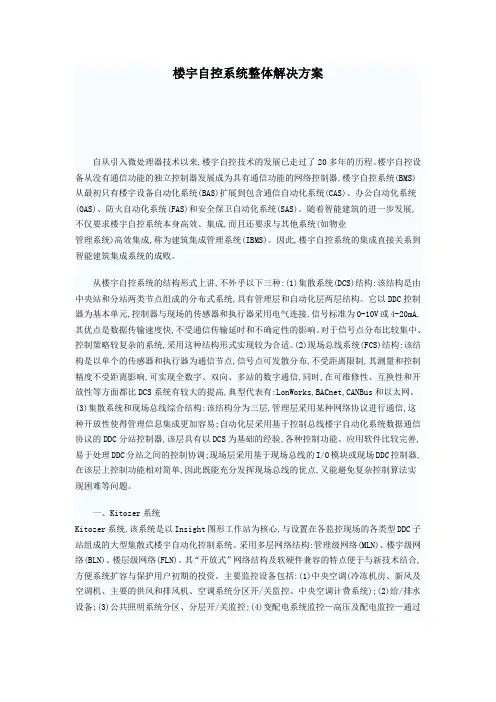

楼宇自控系统整体解决方案自从引入微处理器技术以来,楼宇自控技术的发展已走过了20多年的历程。
楼宇自控设备从没有通信功能的独立控制器发展成为具有通信功能的网络控制器,楼宇自控系统(BMS)从最初只有楼宇设备自动化系统(BAS)扩展到包含通信自动化系统(CAS)、办公自动化系统(OAS)、防火自动化系统(FAS)和安全保卫自动化系统(SAS)。
随着智能建筑的进一步发展,不仅要求楼宇自控系统本身高效、集成,而且还要求与其他系统(如物业管理系统)高效集成,称为建筑集成管理系统(IBMS)。
因此,楼宇自控系统的集成直接关系到智能建筑集成系统的成败。
从楼宇自控系统的结构形式上讲,不外乎以下三种:(1)集散系统(DCS)结构:该结构是由中央站和分站两类节点组成的分布式系统,具有管理层和自动化层两层结构。
它以DDC控制器为基本单元,控制器与现场的传感器和执行器采用电气连接,信号标准为0-10V或4-20mA,其优点是数据传输速度快,不受通信传输延时和不确定性的影响。
对于信号点分布比较集中、控制策略较复杂的系统,采用这种结构形式实现较为合适。
(2)现场总线系统(FCS)结构:该结构是以单个的传感器和执行器为通信节点,信号点可发散分布,不受距离限制,其测量和控制精度不受距离影响,可实现全数字、双向、多站的数字通信,同时,在可维修性、互换性和开放性等方面都比DCS系统有较大的提高,典型代表有:LonWorks,BACnet,CANBus和以太网。
(3)集散系统和现场总线综合结构:该结构分为三层,管理层采用某种网络协议进行通信,这种开放性使得管理信息集成更加容易;自动化层采用基于控制总线楼宇自动化系统数据通信协议的DDC分站控制器,该层具有以DCS为基础的经验,各种控制功能、应用软件比较完善,易于处理DDC分站之间的控制协调;现场层采用基于现场总线的I/O模块或现场DDC控制器,在该层上控制功能相对简单,因此既能充分发挥现场总线的优点,又能避免复杂控制算法实现困难等问题。
楼宇自控系统运行中的若干问题及改进措施近年来，随着物联网、人工智能、云计算等技术的快速发展，楼宇自控系统越来越普及和应用。
楼宇自控系统可以使建筑自动化控制和监测，大幅提高建筑的能耗效率和管理水平。
然而，在其应用过程中，会出现一些问题，本文将会从以下四个方面探讨楼宇自控系统运行中的若干问题以及改进措施。
一、设备故障由于楼宇自控系统中的设备数量较多，设备之间的互联也很复杂，容易遇到设备故障的问题。
这些故障会影响整个系统的稳定性和可靠性。
针对这一问题，我们可以采用下面两种解决方案：1.定期维修保养：定期对楼宇自控系统中的设备进行维护、保养和检查，能有效避免设备故障的发生。
2.技术升级：对设备进行技术升级，使其更加智能化、自动化，提高设备自我诊断和修复的能力，提高系统的运行效率和稳定性。
二、软件故障楼宇自控系统中的软件不仅有控制软件，还有涉及到数据处理和维护的管理软件等。
这些软件可能会遇到崩溃、数据丢失、运行缓慢和冲突等问题。
针对这一问题，我们可以采用下面两种解决方案：1.测试优化：在软件系统上线前，需要进行严格的测试和优化，确保软件系统运行的稳定性和可靠性。
2.防范措施：在软件系统运行过程中，要根据系统的表现情况定期检查、调整和更新系统，避免软件故障引起系统崩溃和数据丢失等问题。
三、能耗管理楼宇自控系统的目的之一是降低能源消耗，提高能源利用效率，为企业降低成本和减少环境污染。
然而，实际应用中，能耗管理问题经常被忽视，导致能源消耗没有得到有效的控制和管理。
针对这一问题，我们可以采用下面两种解决方案：1.数据分析：在楼宇自控系统中，从电表、水表等设备中获取能耗数据，进行数据分析和处理，建立能耗模型，掌握能源消耗的详细信息和趋势。
2.优化改进：基于数据分析结果，采取一系列措施进行能源管理和优化，如节能型设备的使用、能源的评价和分析、实地调查和分析、能源管理信息平台等。
四、安全性随着楼宇自控系统的应用越来越广泛，安全问题也越来越重要。
楼宇自控解决方案第 1 章楼宇自控系统（BAS）【设计要点】楼宇控制中心建议设在底层，系统采用浙大中控OPTISYS系统。
针对中央空调、送排风、照明系统、电梯、给排水系统等进行全自动集中控制，并对大楼内不同用途的楼层进行分别空调计量，最大限度实现自动化监控及节省能源，减少日常运行费用。
1.1 系统设计说明弱电智能化系统因其在楼宇自动化系统中与水、电、汽、风各专业相关，因此最具复杂性，所以选用可靠、先进的系统是非常重要的。
浙大中控在楼宇自动化系统设计与实施方面具有丰富的设计经验和强大的实施保障能力，我们始终把我公司自行研发生产的OPTISYS楼控系统作为楼宇自动化系统的首选。
OPTISYS楼控系统将对大楼内的机电设备的运行进行自动检测、监视、优化控制、数据统计及管理和事故报警记录。
并按管理者的要求，自动形成各种设备运行参数报表，或随时变更设备运行参数及控制管理权限。
其次可根据每台设备的累计运行时间，确定启停设备，使设备运行均匀，从而提高设备的使用寿命，并在需要时将消防报警系统、保安系统等其他子系统接入本系统内，监测类似系统的运行、报警等状况，使大楼的运行更安全可靠。
1.2 OPTISYS系统特点OptiSYS系列分散式可编程控制系统主要面向以分散型数据采集与控制为主的公用工程自动化项目，能够实现逻辑控制、顺序控制、过程控制、数据采集等控制任务，可广泛应用于智能楼宇、智能交通、环境保护、工业自动化等领域。
针对智能建筑、智能交通、SCADA等公用自动化工程特点设计开发，采用工业以太网及CAN总线、LONWORKS等现场总线通讯方式，系统技术先进，性价比高；沿用SUPCON工业集散控制系统的高可靠性、模块化设计和完善的制造工艺，具有极高的可靠性和完善的系统功能；控制系统采用模块化结构和现场总线通讯方式，配置灵活、易于扩展，即可集中安装，也可现场分散安装；22.5mm/45mm的统一厚度，所有模块均能通过总线连接器直接安装在DIN导轨上面，接线端子可以直接连接外部线缆（0.2～2.5mm2），无需增加转接端子，节省安装空间；符合IEC61131-3标准的全中文界面图形化控制器编程软件，提供指令表（IL）、梯形图（LD）、结构化文本（ST）、功能块图（FBD/CFC）、顺序功能块图（SFC）五种编程语言；监控系统软件采用纯B/S模式设计，既可本地监控，又能实现基于互联网和浏览器的远程监控；具有OPC、DDE等开放性数据接口，内置VBA语言，集成能力强、扩展方便；1.3 系统设计架构浙大中控OPTISYS楼控系统设计及产品制造都是采用当今世界先进技术，其产品性能和质量均达到世界一流水平。
酒店楼宇自控系统方案酒店楼宇自控系统是目前酒店行业中应用较广泛的一种自动化管理系统，其核心理念是通过搭建各种传感器和控制器，实现酒店内气温、照明、风速、水温等各项参数的自动协调和调节。
本文将从酒店楼宇自控系统的系统架构、技术特点和优势等三个方面进行详细介绍。
一、系统架构酒店楼宇自控系统通常由监测与传感器子系统、控制核心子系统、信息处理子系统和功能子系统四部分构成。
1.监测与传感器子系统监测与传感器子系统是酒店楼宇自控系统的核心部分，主要用于采集酒店内各种物理量信息。
如气体、温度、湿度、风速、水温、水位、光照强度、空气质量等。
目前常用的传感器有温度传感器、湿度传感器、压力传感器、氧气传感器、流量传感器等。
2.控制核心子系统控制核心子系统是酒店楼宇自控系统的控制中心，利用各种智能控制器和执行器来确保检测的数据可以被控制系统正确解释。
这些器件可以通过调整空调、灯光、通风、供暖、排烟、水泵等设备的工作参数，使酒店内部环境实现自适应控制，减少人工干预的繁琐操作和能源的浪费。
3.信息处理子系统信息处理子系统用于将从监测与传感器子系统和控制核心子系统中收集到的数据进行处理和管理，以便及时检测和解决系统中出现的问题，并优化整个系统的运行。
这些数据可以被储存在控制系统中，以备日后参考，同时也可以被托管在云端，以供公司高层管理者随时查阅和分析。
4.功能子系统功能子系统是酒店楼宇自控系统的组成部分之一，负责实现一系列集成功能，包括安全监管、能源监管、环境监管、设备运维和智能化服务等方面。
在酒店管理者使用该系统时，可以通过这些功能子系统进行相关数据查询、预警、统计分析和诊断等事宜。
二、技术特点1.智能化控制与传统的酒店设备控制方式相比，酒店楼宇自控系统通过集成多种传感器技术和先进的控制算法，差不多可以实现全方位控制各种设备的目标。
这个体系能够使酒店内各种设备和架构一齐协作，并实现监测、控制、优化和管理等方面的自主决策和执行。
楼宇自控系统整体解决方案自从引入微处理器技术以来,楼宇自控技术的发展已走过了20多年的历程。
楼宇自控设备从没有通信功能的独立控制器发展成为具有通信功能的网络控制器,楼宇自控系统(BMS)从最初只有楼宇设备自动化系统(BAS)扩展到包含通信自动化系统(CAS)、办公自动化系统(OAS)、防火自动化系统(FAS)和安全保卫自动化系统(SAS)。
随着智能建筑的进一步发展,不仅要求楼宇自控系统本身高效、集成,而且还要求与其他系统(如物业管理系统)高效集成,称为建筑集成管理系统(IBMS)。
因此,楼宇自控系统的集成直接关系到智能建筑集成系统的成败。
从楼宇自控系统的结构形式上讲,不外乎以下三种:(1)集散系统(DCS)结构:该结构是由中央站和分站两类节点组成的分布式系统,具有管理层和自动化层两层结构。
它以DDC控制器为基本单元,控制器与现场的传感器和执行器采用电气连接,信号标准为0-10V或4-20mA,其优点是数据传输速度快,不受通信传输延时和不确定性的影响。
对于信号点分布比较集中、控制策略较复杂的系统,采用这种结构形式实现较为合适。
(2)现场总线系统(FCS)结构:该结构是以单个的传感器和执行器为通信节点,信号点可发散分布,不受距离限制,其测量和控制精度不受距离影响,可实现全数字、双向、多站的数字通信,同时,在可维修性、互换性和开放性等方面都比DCS系统有较大的提高,典型代表有:LonWorks,BACnet,CANBus和以太网。
(3)集散系统和现场总线综合结构:该结构分为三层,管理层采用某种网络协议进行通信,这种开放性使得管理信息集成更加容易;自动化层采用基于控制总线楼宇自动化系统数据通信协议的DDC分站控制器,该层具有以DCS为基础的经验,各种控制功能、应用软件比较完善,易于处理DDC分站之间的控制协调;现场层采用基于现场总线的I/O模块或现场DDC控制器,在该层上控制功能相对简单,因此既能充分发挥现场总线的优点,又能避免复杂控制算法实现困难等问题。
一、Kitozer系统Kitozer系统,该系统是以Insight图形工作站为核心,与设置在各监控现场的各类型DDC子站组成的大型集散式楼宇自动化控制系统。
采用多层网络结构:管理级网络(MLN)、楼宇级网络(BLN)、楼层级网络(FLN)。
其“开放式”网络结构及软硬件兼容的特点便于与新技术结合,方便系统扩容与保护用户初期的投资。
主要监控设备包括:(1)中央空调(冷冻机房、新风及空调机、主要的供风和排风机、空调系统分区开/关监控、中央空调计费系统);(2)给/排水设备;(3)公共照明系统分区、分层开/关监控;(4)变配电系统监控—高压及配电监控—通过电力变送器对整个楼宇供电情况进行监控;(5)自动扶梯和电梯监控;(6)消防系统报警监控;(7)锅炉机房及热水供应监控系统;(8)防盗系统。
1.Insight图形工作站系统特点:具有操纵者安全密码、图形化系统显示和操作、报警演示和警报管理、趋势数据的搜集、设备运转的时间表式控制、控制点的集中索引、系统数据库编辑和储存、6级密码保护、操作命令记录报告、面向Mi-crosoftExcel的趋势数据界面等。
2.模块化楼宇控制器(M BC)和远程楼字控制器(RBC):MBC和RBC都是一种高性能的模块化直接数字控制(DDC)管理的现场控制台。
现场控制台在不依靠较高层处理器的情况下,可以独立工作或联网以完成复杂的控制、监视和能源管理功能。
MBC和RBC对分散的楼层网络(FLN)装置和其他楼宇系统(如制冷机、锅炉、消防/人身安全设施、保安设施和照明设备)进行中央监视和控制台在楼宇级网络上实现通信,区别在于RBC提供拨号功能以实现远程控制。
3.楼层网络控制器(FLNC):FLNC是Kitozer系统楼宇管理和控制系统不可缺少的一部分。
它是一种可编程的楼宇网络设备,作为协调器,可为多达96个楼层网络设备服务,其主要功能是在BLN上通讯将楼层网络设备信息传送到其他BLN设备。
FLNC可收集到设备环境的信息,并可执行带有操作员命令和要求的控制程序,也可产生控制管理决议。
4.单元控制器(UC):UC为单独的空气处理设备的温度控制和能源管理功能提供直接数字控制(DDC)技术。
单元控制器可作为独立的控制器工作,也可与局域网(LAN)连接来扩展Kitozer系统。
时间表、设置点和其他工作参数可通过使用可选小键盘显示或单元控制器接口软件来设定或改变。
5.终端设备控制器(TEC):TEC是对变风量(VAV)、定风量(CAV)、双风道、风机盘管、通风单元等末端装置提供控制的控制器的统称。
典型的终端设备控制器包括:终端盒控制器(TerminalBox Controller)、定风量控制(ConstartVolumeController)、双风道控制器(DualDuctController)等。
终端设备控制器可独立或联网工作以完成复杂的HVAC控制、监视和能量分配。
6.数字控制单元(DPU):为了控制和监视高数字点密度的远程点和区域,数字控制单元(DPU)为现场控制器(MBC、RBC.、SCU和FLNC)提供了额外的数字点容量。
作为现场控制器的一个扩展,DPU为远程数字点提供监视,例如低温探测器、热源探测器、流量开关、占月计数计和辅助触点等。
DPU还用在电机控制中心,在多台电机运转或停转时,对它们的情况进行监视,以及对多级电加热进行步进控制。
7.模块化灯光控制器(MLC):M LC的组成包括:安装在机箱内的灯光控制模块(LCM)、电源单元以及诸如继电器控制模块(RCM)、数字输入模块(DIM)、可编程开关模块(PSM)等灯光网络(LLN)设备。
灯光网络在LCM与LLN设备之间的通信采用了LON网络连接技术。
该技术的特点是电源和数据共用一对双绞线,用户在电源节点的链接上几乎不受拓扑结构的限制。
二、Metasys楼控系统软件功能及数据库也是存放在网络中的每一个装置上,整个系统不存在任何一个“中央”设施,可以完全监察及控制整幢建筑物。
Metasys以运行于上位机的动态图形软件-M5和中文管理软件-PMI为人机界面,以NU-NCM 361-8网络控制器为核心,以DX-9121直接数字控制器为控制单元,以温度压力传感器为信息获取途径,以电磁阀和各种开关为执行机构。
1.动态图形软件M 5:采用全新的动态图形界面,可伴有音乐和旁白,更生动地描述现场情况,如配置摄像头,同时可将受控设备的实时图像通过集成系统传到操作站,从而更准确直接地指导操作员应采取的动作。
例如有报警信号发生时,窗口自动弹出,并在设备的相对应的区域开始变色或闪烁。
通过对动态图形界面进行编程,可以快捷地实现大部分的监控功能。
2.网络控制器NU-NCM 361-8:网络控制器是江森公司M5楼宇控制系统的核心器件,它不仅负35责工作站与下面DDC直接式数字控制器的通讯,还负责全部系统功能,使得M5系统在没有工作站投入运行的情况下也能按预定的程序和时间表自动管理楼宇机电设备。
网络控制器内部的程序除固化的操作系统软件外,其他所有的程序都可以用江森的专用软件建立,如DDL语言和JC-BASIC编程工具言语。
这样可以使整个Metasys具有最大程度的灵活性,使网络控制器能够应付不同的应用场所。
3.直接数字控制器DX-9121:是一种理想的应用于冷冻机、锅炉、空气调节、照明及相关电气设备控制的控制器,它可以和传统的可编程逻辑控制器PLC一样提供准确的直接的数字式控制。
DX-9121在硬件上和软件上均具有很强的灵活性,通过加装输入输出扩展模块,DX-9121可以扩展它的输入输出点,并且还通过面板上的电光二极管显示屏查阅每一个输入输出点的状态。
DX-9121的网络通讯采用了LONWORK技术,这是一种无主的点对点通讯技术。
它不仅可以获得本身的输入输出点,还可以通过网络从其他的DX-9121上获得参数,这样在实际应用中可以大大扩展了DX-9121的监控范围。
DX-9121获得了LONMARK认证。
4.TE-6300系列温度传感器:TE-6300系列传感器经济实用,适用于多种温度测量环境,包括室内、室外、风管、水管及风管平均温度。
传感器有多种形式:1KΩ镍薄膜,1KΩ平均值,1K Ω铂薄膜,1KΩ铂等效平均值以及2.2KΩ热敏电阻。
所有的传感器都带有所需的安装附件,大大方便订购和安装,从而减少调试的时间及费用。
三、OptiSYS PCS-300楼宇控制系统系统采用两层网络结构、两种总线方式,底层采用基于CAN总线的通信方式,上层采用工业以太网传输方式。
主要模块有高性能以太网控制器模块、各类智能I/O模块、网络接口卡及相应控制器编程软件、OPC服务器软件组成。
现场检测主要是通过各种传感器和测量仪表(如温度、湿度、感光、感烟、水位、液位、流量、电流和电压等)采集现场数据,通过I/O 模块经CAN总线传送给以太网控制器。
执行器则根据控制器发出的控制指令,完成对不同设备的控制(如各种阀门或风门的开闭与调节等)。
网络管理功能由PCS工程师站来完成,包括配置设定的系统参数、选择监控方式、定义和更换节点等。
OPTISYS系统中所有的DDC控制器和中央监控电脑都通过以太网连接,处于平等的地位,和传统的主从通讯方式不同。
每个DDC控制器都能够独立工作,不受中央或其他控制器故障的影响,从而大大提高了整个集控管理系统的可靠性,DDC均有CPU处理器进行数据处理,并且系统可对所有的DDC进行巡检,如有DDC软件丢失,中央管理站可自动下载程序,保证了系统的运行可靠。
DDC控制器的CPU主控模块和I/O扩展模块之间采用先进的CANBUS或LONWORKS总线,所有的I/O扩展模块都有自己的处理芯片,可以实现远程放置。
作为一套先进的综合集成管理软件,AdvBMS具有以下功能:(1)集成大楼内的楼宇自控系统、消防报警系统、电视监控系统等弱电系统。
(2)具备流程监视、数据浏览、报警记录、实时趋势、历史趋势、分析报表、系统联动等全面功能应用。
(3)强大的实时性,实时数据的滞后时间小于3秒。
系统具有操作报警、生成各种生产报表等功能。
(4)按照B/S、C/S模式设计,在内部网络或Internet上均可运行。
系统对客户端访问数据的数量没有限制。
(5)彻底解决智能建筑中多种、多套弱电系统的联网、集成、管理问题。
(6)采用实时数据库技术,满足企业多工段、多车间、多过程集成需要。
(7)符合ODBC/SQL工业标准的数据库系统,能够与物业管理信息系统紧密集成。
(8)采用OPC、COM/DCOM、VBA等先进技术和开放结构,方便用户开发应用和嵌入第三方产品。
(9)操作界面友好,易学易用,其数据管理和分析工具能满足物业管理人员的需要。
