数控车床进给系统设计

数控机床进给模块之机械部件装配

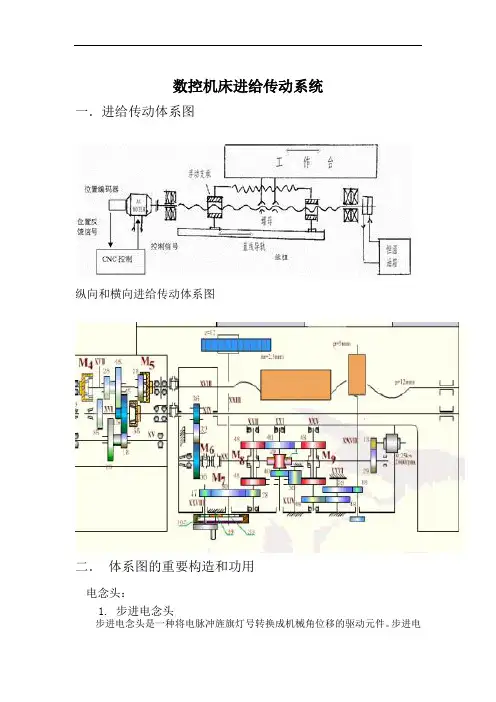

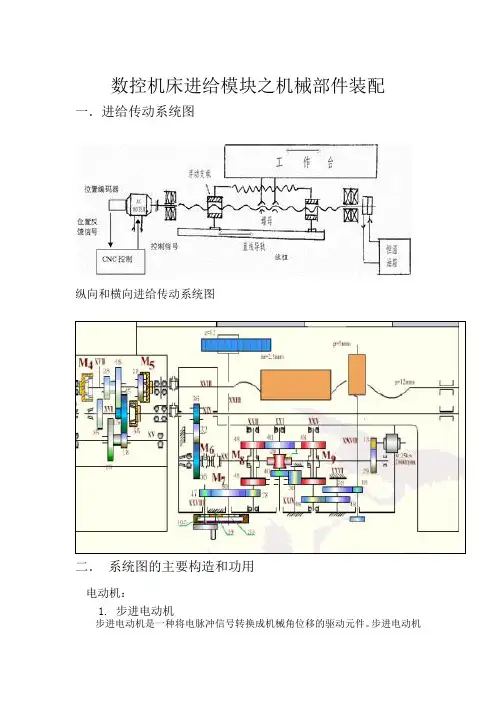

一．进给传动系统图

纵向和横向进给传动系统图

二． 系统图的主要构造和功用

电动机：

1. 步进电动机

步进电动机是一种将电脉冲信号转换成机械角位移的驱动元件。步进电动机是一种特殊的电动机，一般电动机通电后都是连续转动的，而步进电动机则有定位与运转两种状态。当有一个电脉冲输入时，步进电动机就回转一个固定的角度，这角度称为步距角，一个步距角就是一步，所以这种电动机称为步进电动机。又由于它输入的是脉冲电流，也称作脉冲电动机。当电脉冲连续不断地输入，步进电动机便跟随脉冲一步一步地转动，步进电动机的角位移量和输入的脉冲个数严格成正比例，在时间上与输入脉冲同步。因此，只需控制输入脉冲的数量、频率及电动机绕组的通电顺序，便可获得所需转角、转速和方向。在无脉冲输入时，步进电动机的转子保持原有位置，处于定位状态。步进电动机的调速范围广、惯量小、灵敏度高、输出转角能够控制，而且有一定的精度，常用作开环进给伺服系统的驱动元件。与闭坏系统相比，它没有位置速度反馈回路，控制系统简单，成本大大降低，与机床配接容易，使用方便，因而在对精度、速度要求不十分高的中小型数控机床上得到了广泛地应用。

2. 直流伺服电动机

由于数控机床对进给伺服驱动装置的要求较高，而直流电动机具有良好的调速特性，因此在半闭坏、闭坏伺服控制系统中，得到较广泛地使用。直流进给伺服电动机就其工作原理来说，虽然与普通直流电动机相同。然而，由于机械加工的特殊要求，一般的直流电动机是不能满足需要的。首先，一般直流电动机转子的转动惯量过大，而其输出转矩则相对较小。这样，它的动态特性就比较差，尤其在低速运转条件下，这个缺点就更突出。在进给伺服机构中使用的是经过改进结构，提高其特性的大功率直流伺服电动机，主要有以下两种类型：

（1）小惯量直流电动机。主要结构特点是其转子的转动惯量尽可能小，因此在结构上与普通电动机的最大不同是转子做成细长形且光滑无槽。以此表现为转子的转动惯量小，仅为普通直流电动机的1/10左右。因此，响应特别快，机电时间常数可以小于10 ms，与普通直流电动机相比，转矩与惯量之比要大出40~50倍。且调速范围大，运转平稳，适用于频繁起动与制动，要求有快速响应（如数控钻床、冲床等点定位）的场合。但由于其过载能力低，并且电动机的自身惯量比机床相应运动部件的惯量小，因此应用时都要经过一对中间齿轮副，才能与丝杠相连接，在某些场合也限制了它广泛地使用。

CK数控车床主传动系统及进给伺服系统设计

CK数控车床是一种智能化的机床设备，具有高效、精度高、自动化程度高等特点，被广泛应用于机械制造、航空航天、军工等领域。

CK数控车床的主传动系统是其核心部件之一，关系到车床的工作效率和加工精度。进给伺服系统则是保证车床加工过程稳定性的重要组成部分。本文主要从CK数控车床主传动系统和进给伺服系统的设计角度进行分析和讨论。

一、CK数控车床主传动系统的设计

1. 主轴驱动方式

主轴驱动方式通常可以由电机、齿轮传动或皮带传动等方式实现。在CK数控车床中，常用的主轴驱动方式为交流伺服电机直接驱动主轴，具有驱动力矩大、响应速度快、控制精度高等特点。

2. 齿轮系统设计

齿轮系统是实现主轴传动的关键组成部分，其设计应考虑到精度、牢固性、噪声等因素。通常使用调质淬火的合金钢齿轮，采用齿轮精度等级要求高于齿轮传动的精度等级，以保证齿轮传动的精确性和稳定性。同时，为了减少噪声和振动，应该选择齿轮结构简单、转速变化范围小和运转平衡的齿轮组合。

3. 主轴轴承设计

主轴轴承是支撑主轴的关键组成部分，其设计应考虑到承载能力、耐磨性、轴向刚度以及寿命等因素。常用的主轴轴承采用滚道式或杯状式结构，具有承载能力大、耐磨性好等优点。同时，应合理选择轴承的接触角度和精度等级，减小径向力矩、抗疲劳性好，以提高轴向刚度和使用寿命。

4. 润滑系统设计

润滑系统是保障主轴正常运转的关键组成部分，其设计应考虑到润滑方式、油品种类和加油方式等因素。常用的润滑方式包括油脂润滑和油膜润滑，油品种类应选择合适的润滑油，加油方式应考虑到主轴的运转状态，一般采用快速注油式或定期注油式。

二、CK数控车床进给伺服系统的设计

1. 进给驱动方式

进给驱动方式通常可以由电机、齿轮传动或滑块传动等方式实现。在CK数控车床中，常用的进给驱动方式为伺服电机驱动滚珠丝杠，具有进给精度高、稳定性好、响应速度快等特点。

2. 滚珠丝杠设计

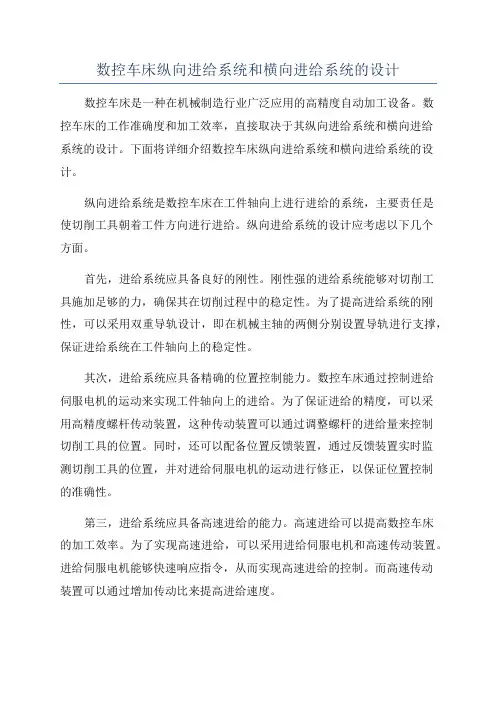

数控车床纵向进给系统和横向进给系统的设计

数控车床是一种在机械制造行业广泛应用的高精度自动加工设备。数控车床的工作准确度和加工效率，直接取决于其纵向进给系统和横向进给系统的设计。下面将详细介绍数控车床纵向进给系统和横向进给系统的设计。

纵向进给系统是数控车床在工件轴向上进行进给的系统，主要责任是使切削工具朝着工件方向进行进给。纵向进给系统的设计应考虑以下几个方面。

首先，进给系统应具备良好的刚性。刚性强的进给系统能够对切削工具施加足够的力，确保其在切削过程中的稳定性。为了提高进给系统的刚性，可以采用双重导轨设计，即在机械主轴的两侧分别设置导轨进行支撑，保证进给系统在工件轴向上的稳定性。

其次，进给系统应具备精确的位置控制能力。数控车床通过控制进给伺服电机的运动来实现工件轴向上的进给。为了保证进给的精度，可以采用高精度螺杆传动装置，这种传动装置可以通过调整螺杆的进给量来控制切削工具的位置。同时，还可以配备位置反馈装置，通过反馈装置实时监测切削工具的位置，并对进给伺服电机的运动进行修正，以保证位置控制的准确性。

第三，进给系统应具备高速进给的能力。高速进给可以提高数控车床的加工效率。为了实现高速进给，可以采用进给伺服电机和高速传动装置。进给伺服电机能够快速响应指令，从而实现高速进给的控制。而高速传动装置可以通过增加传动比来提高进给速度。 横向进给系统是数控车床在工件切削方向上进行进给的系统，主要责任是使切削工具按照设定的路径进行进给。横向进给系统的设计应考虑以下几个方面。

首先，进给系统应具备较高的定位精度。切削工具在横向进给过程中需要按照设定的路径进行移动，为了保证移动的准确性，可以采用高精度传动装置和位置反馈装置。高精度传动装置可以提供精确的进给量，而位置反馈装置可以实时监测工具位置，从而实现位置控制的准确性。

其次，进给系统应具备较高的速度响应能力。切削工具在横向进给过程中需要快速响应指令，以满足加工要求。为了实现高速响应，可以采用高速伺服电机和高速传动装置。高速伺服电机可以快速响应指令，而高速传动装置可以通过传递更高速的转矩来实现高速进给。

数控机床进给传动系统

一．进给传动体系图

纵向和横向进给传动体系图

二． 体系图的重要构造和功用

电念头：

1. 步进电念头

步进电念头是一种将电脉冲旌旗灯号转换成机械角位移的驱动元件。步进电

念头是一种特别的电念头，一般电念头通电后都是持续迁移转变的，而步进电念头则有定位与运转两种状况。当有一个电脉冲输入时，步进电念头就反转展转一个固定的角度，这角度称为步距角，一个步距角就是一步，所以这种电念头称为步进电念头。又因为它输入的是脉冲电流，也称作脉冲电念头。当电脉冲持续赓续地输入，步进电念头便跟随脉冲一步一步地迁移转变，步进电念头的角位移量和输入的脉冲个数严格成正比例，在时光上与输入脉冲同步。是以，只需控制输入脉冲的数量、频率及电念头绕组的通电次序，便可获得所需转角、转速和偏向。在无脉冲输入时，步进电念头的转子保持原有地位，处于定位状况。步进电念头的调速范围广、惯量小、灵敏度高、输出转角可以或许控制，并且有必定的精度，常用作开环进给伺服体系的驱动元件。与闭坏体系比拟，它没有地位速度反馈回路，控制体系简单，成本大年夜大年夜降低，与机床配接轻易，应用便利，因而在对精度、速度请求不十分高的中小型数控机床上获得了广泛地应用。

2. 直流伺服电念头

因为数控机床对进给伺服驱动装配的请求较高，而直流电念头具有优胜的调速特点，是以在半闭坏、闭坏伺服控制体系中，获得较广泛地应用。直流进给伺服电念头就其工作道理来说，固然与通俗直流电念头雷同。然而，因为机械加工的特别请求，一般的直流电念头是不克不及知足须要的。起首，一般直流电念头转子的迁移转变惯量过大年夜，而其输出转矩则相对较小。如许，它的动态特点就比较差，尤其在低速运转前提下，这个缺点就更凸起。在进给伺服机构中应用的是经由改进构造，进步其特点的大年夜功率直流伺服电念头，重要有以下两种类型：

（1）小惯量直流电念头。重要构造特点是其转子的迁移转变惯量尽可能小，是以在构造上与通俗电念头的最大年夜不合是转子做成细长形且滑腻无槽。以此表示为转子的迁移转变惯量小，仅为通俗直流电念头的1/10阁下。是以，响应特别快，机电时光常数可以小于10 ms，与通俗直流电念头比拟，转矩与惯量之比要大年夜出40~50倍。且调速范围大年夜，运转安稳，实用于频繁起动与制动，请求有快速响应（如数控钻床、冲床等点定位）的场合。但因为其过载才能低，并且电念头的自身惯量比机床响应活动部件的惯量小，是以应用时都要经由一对中心齿轮副，才能与丝杠相连接，在某些场合也限制了它广泛地应用。
