手术室净化工程设计方案

手术室是医院中最为关键的医疗场所之一，其环境的净化程度直接关系到手术的成功率和患者的生命安全。因此，手术室净化工程的设计至关重要。本文将详细阐述一套完整的手术室净化工程设计方案，涵盖了多个方面的考虑和设计要点。

一、工程概述

本次手术室净化工程设计旨在为医院创建一个符合国家标准和医疗规范的无菌、洁净、舒适的手术环境。设计范围包括手术室内部的空气净化系统、空调系统、照明系统、电气系统、给排水系统等。

二、设计依据

1、 《医院洁净手术部建筑技术规范》（GB50333-2013）

2、 《综合医院建筑设计规范》（GB51039-2014）

3、 《通风与空调工程施工质量验收规范》（GB50243-2016）

4、 《建筑设计防火规范》（GB50016-2014）（2018 年版）

5、 医院提供的相关建筑图纸和使用需求

三、手术室布局与分区 1、 手术室应分为洁净区、准洁净区和非洁净区。洁净区包括手术间、无菌物品存放间等；准洁净区包括器械清洗间、消毒供应室等；非洁净区包括更衣室、办公室等。

2、 手术间的布局应遵循功能流程合理、洁污分区明确的原则，保证医护人员和患者的流线不交叉，减少交叉感染的风险。

四、空气净化系统

1、 空气净化级别

根据手术的类型和风险程度，将手术间分为不同的净化级别。例如，Ⅰ级手术室适用于关节置换、器官移植等手术，要求空气中的尘埃粒子数和微生物浓度极低；Ⅱ级手术室适用于脑外科、心外科等手术；Ⅲ级手术室适用于普通外科、妇产科等手术；Ⅳ级手术室适用于肛肠外科等手术。

2、 空气净化设备

采用高效过滤器、中效过滤器和初效过滤器组合的过滤系统，有效去除空气中的尘埃粒子、微生物和有害气体。同时，配备空气净化机组，保证手术室的送风量、新风量和换气次数符合规范要求。

3、 气流组织

采用垂直层流或水平层流的气流组织方式，使空气从手术区域上方均匀向下或水平流动，将手术区域产生的污染物迅速带走，保持手术区域的洁净度。 五、空调系统

1、 温度和湿度控制

手术室的温度应控制在 22-25℃，相对湿度应控制在 40%－60%。空调系统应具备精确的温湿度控制功能，以满足手术的需求。

2、 新风系统

为保证手术室的空气质量，应引入足够的新风。新风量应符合规范要求，且经过过滤处理后送入手术室。

3、 空调机组

选用性能可靠、节能高效的空调机组，具备制冷、制热、加湿、除湿等功能，并能根据室内外环境的变化自动调节运行参数。

六、照明系统

1、 手术照明

手术间内应配备充足的手术照明灯具，包括无影灯和辅助照明灯具。无影灯应具备良好的照明效果，无阴影和眩光，亮度和色温可调节。

2、 环境照明

在手术室的走廊、准备间等区域，应设置均匀、柔和的环境照明，以方便医护人员的工作和行动。

七、电气系统

1、 电力供应 手术室应采用双路电源供电，确保电力的可靠性。同时，配备应急电源，如 UPS（不间断电源），以保证在停电时手术设备和照明系统的正常运行。

2、 插座和开关

手术室内应设置足够数量的插座和开关，且位置合理，方便使用。插座和开关应具备防水、防尘、防漏电等功能。

3、 弱电系统

包括电话、网络、监控系统等，以满足手术室的通讯和管理需求。

八、给排水系统

1、 给水系统

手术室内应提供清洁、卫生的饮用水和手术用水。给水管道应采用不锈钢材质，避免二次污染。

2、 排水系统

手术室的排水应采用单独的排水系统，与医院的其他排水系统分开。排水管道应具备防倒流和防臭气扩散的功能。

九、装饰装修

1、 墙面和顶面

采用抗菌、防火、易清洁的装饰材料，如不锈钢板、铝板、彩钢板等。 2、 地面

选用防静电、防滑、耐磨的地面材料，如 PVC 地板等。

3、 门窗

手术室的门窗应密封良好，具有良好的隔音和隔热性能。

十、设备选型与安装

1、 手术设备

根据手术的类型和需求，选择先进、可靠的手术设备，如手术床、麻醉机、监护仪等。

2、 净化设备

选用知名品牌、质量可靠的净化设备，并严格按照厂家的要求进行安装和调试。

3、 其他设备

如空调机组、电气设备、给排水设备等，也应选择符合国家标准和规范的产品，并由专业人员进行安装和维护。

十一、工程验收与维护

1、 工程验收

在工程竣工后，应按照相关规范和标准进行验收。验收内容包括空气净化效果、空调系统性能、照明系统亮度、电气系统安全性等。只有验收合格的手术室才能投入使用。 2、 维护管理

手术室净化工程投入使用后，应建立完善的维护管理制度，定期对设备进行维护和保养，更换过滤器、检查空调系统、清洁照明灯具等，确保手术室始终保持良好的运行状态。

综上所述，手术室净化工程的设计是一个复杂而系统的工程，需要综合考虑多个方面的因素。只有在设计过程中严格遵循相关规范和标准，充分考虑医院的实际需求，精心设计和施工，才能打造一个安全、舒适、高效的手术室环境，为医疗工作的顺利开展提供有力保障。

合集下载

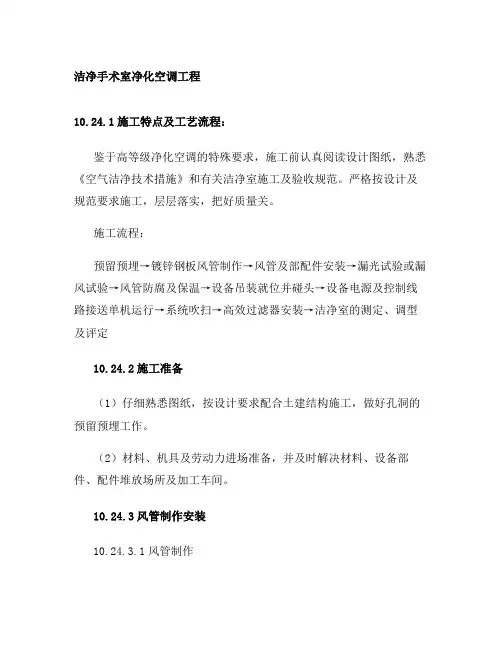

洁净手术室净化空调工程.

洁净手术室净化空调工程.

洁净手术室净化空调工程

10.24.1施工特点及工艺流程：

鉴于高等级净化空调的特殊要求，施工前认真阅读设计图纸，熟悉《空气洁净技术措施》和有关洁净室施工及验收规范。严格按设计及规范要求施工，层层落实，把好质量关。

施工流程：

预留预埋→镀锌钢板风管制作→风管及部配件安装→漏光试验或漏风试验→风管防腐及保温→设备吊装就位并碰头→设备电源及控制线路接送单机运行→系统吹扫→高效过滤器安装→洁净室的测定、调型及评定

10.24.2施工准备

（1）仔细熟悉图纸，按设计要求配合土建结构施工，做好孔洞的预留预埋工作。

（2）材料、机具及劳动力进场准备，并及时解决材料、设备部件、配件堆放场所及加工车间。

10.24.3风管制作安装

10.24.3.1风管制作

（1）净化风管制作流程

擦拭铁皮（除去铁皮污物）→放样、下料、折方、轧口→清洗铁皮风干→咬口制作直管、弯管→加固→铆法兰→矫正→再次清洗风干→涂密封胶→检验→塑料薄膜封口存放间整齐摆放。

（2）镀锌钢板风管制作前，用四氯化碳进行脱脂处理，再风干保护。材料、半成品和成品的脱脂处理，用四氯化碳采取“槽洗法”时间不少于15分钟，其中清洗槽制作尺寸为2400（长）×500（高），厚度S=2—4mm，内表面镀锌处理。脱脂后用酒精擦拭，并用塑料薄膜密封，堆放在清洁的库房，以防污染。

（3）风管制作分层进行，按系统进行图纸分解，然后放样下料加工成形。法兰先预制好再镀锌处理，组装后要擦净表面灰尘、油污最后用塑料薄膜密封保存。

（4）风管的长度和加固要求

每段风管长为1.8～4m。矩形风管边L≥630mm的不保温风管和L≥800mm的保温风管，其管段长＞1.2m时采取加固措施，加固用加固法兰。

（5）法兰的制作及其与风管的连接

①法兰的平整度和边长允许偏差

法兰的不平整度≤1mm；边长允许偏差＋2mm。

②法兰用料的选择：

ψ≤140 用－20×4 Lmax≤630 用∠25×3

手术部洁净室净化系统

手术部洁净室净化系统

手术部、洁净室净化系统

随着临床医学科学的迅速发展，手术的分类越来越细，手术难度也越来越大。与此同时，对医院洁净手术室建设的要求也越来越高，这也促使医院洁净手术室建设朝着更专业、更现代的方向发展。为满足临床医学技术发展的需要，国内大多数医院都在进行现代化洁净手术室建设。洁净手术室与无菌病房，是应用现代空气洁净技术、设置净化空调系统，确保手术室和无菌病房无菌舒适的空气环境。它不仅给病员患者和医务工作人员提供舒适的温、湿度条件，而且由于空气经初、中、高三级过滤，提供洁净无菌的空气，减少或避免了患者因空气不洁（带菌）而引起感染，不仅可缩短治疗周期，且能大大提高治愈率，使医院的医疗水平更上一层楼。

◆洁净类别及等级

手术室名称 类别 洁净度

特殊无菌净化手术室 Ⅰ 100级（局级层流）

无菌手术室 Ⅱ 1000—10000级

一般手术室 Ⅲ 100000级

有菌手术室 Ⅳ 一般无要求或>100000级

有毒手术室 Ⅴ 无要求

手术辅助区 Ⅲ 100000级

其它用房 100000—1000000级

手术部、洁净室净化系统

随着临床医学科学的迅速发展，手术的分类越来越细，手术难度也越来越大。与此同时，对医院洁净手术室建设的要求也越来越高，这也促使医院洁净手术室建设朝着更专业、更现代的方向发展。为满足临床医学技术发展的需要，国内大多数医院都在进行现代化洁净手术室建设。洁净手术室与无菌病房，是应用现代空气洁净技术、设置净化空调系统，确保手术室和无菌病房无菌舒适的空气环境。它不仅给病员患者和医务工作人员提供舒适的温、湿度条件，而且由于空气经初、中、高三级过滤，提供洁净无菌的空气，减少或避免了患者因空气不洁（带菌）而引起感染，不仅可缩短治疗周期，且能大大提高治愈率，使医院的医疗水平更上一层楼。

◆洁净类别及等级

手术室名称 类别 洁净度

手术室净化工程设计方案

手术室净化工程设计方案

1 / 6 手术室净化工程设计方案

根据M医院手术部净化空调的要求，设计时采用了独立净化空调机组和集中新排风机组、小型热泵,冬夏用大楼冷热源的设计方案。手术室使用静压箱孔板送风、下侧回风，洁净走廊和辅房上送上回。概要介绍了所采用的空气处理方式、空调自控内容、对象，工程竣工后进行的调试与运行情况。测试与运行结果表明：工作区的气流速度场和温度场分布均匀，噪声、洁净度、新风量、菌落数超过军队YFB001-1995标准，其它指标达到标准，符合医院使用要求。

1.概况

M医院手术部由手术一室（Ⅲ级）、手术三室（Ⅲ级）、手术二室（Ⅱ级）和十万级的器械室、敷料室、洁净走廊组成,位于医院新建的综合病房楼七层，净化空调面积138m2。大楼八层为技术层，布置净化机组、设备；热泵机组置于四楼屋面上。根据医院需要, 手术一室用于普外手术，手术二室用于胸外手术, 手术三室用于眼科手术。为满足医院的使用要求，设计时采用了独立净化空调机组和集中新排风机组、小型热泵,冬夏用大楼冷热源的设计方案。手术室使用静压箱孔板送风、下侧回风，洁净走廊和辅房上送上回。测试与运行结果表明：工作区的气流速度场和温度场分布均匀，噪声、洁净度、新风量、菌落数超过军队YFB001-1995标准，并超过了2002年《医院洁净手术部建筑技术规范》GB50333-2002。其它指标达到设计要求。净化空调系统运行四年来，效果较好。

2.室内设计参数的确定

本工程采用的设计参数是根据《洁净室施工及验收规范》JGJ71-90和《军队医院洁净手术部建筑技术规范》YFB001-1995以及院方的要求，参照有关技术措施和医院手术部的设计经验综合考虑后确定的。根据医院手术的类型和数量、院方划给的手术部总面积、手术部的楼层位置，确定了手术部的平面布置，各个房间的室内设计参数YFB001-1995规定见表1。

由于医用净化空调系统空气处理工艺的特殊要求，其初投资一般较高，在符合规范的前提下，院方常常会提出更高的要求，系统的经济性也越来越受到关注。因此在确定室内参数时，必需考虑医院水、电、汽和土建的现状，医院的环境、资金和需要，有所侧重。

医院手术室净化工程几个重要的观点

医院手术室净化工程几个重要的观点

医院手术室净化工程中，空调系统发挥着重大的作用。在净化工程设计中，应该导入一些新的观点。

（1）医院手术室净化工程中空调对手术室空气途径的感染控制有效且不可替代；

（2）一个净化空调系统所负担的手术室间数宜少不宜多；

（3）引入污染度概念，在降低手术室关键区域污染度的同时，减少高净化级别手术室的送风量；

（4）引入局部强化送风的概念，即采用置换气流送风吊顶,在手术室关键区域形成单向流型气流组织，降低手术室关键区域的空气污染度；

（5）新风系统采用独立的初、中效两级过滤;采用定风量阀，以保证室内的正压分布。

医院空调的任务应该是，维持室内所需要的气候状态并除去空气中的尘埃、微生物、气味和有害气体。而医院手术室的空调是最重要也是最困难的任务，尤其是控制 空气途径造成的术后感染至关重要，因为降低和避免术后感染是保证手术成功、缩短患者恢复时间、降低医疗费用的关键所在。另外手术室空调的另一特点是服务面积虽小但风量大、能耗高、使用时间不确定，因此手术室空调在创造高度洁净的室内气候同时应特别注意空调系统的节能。
