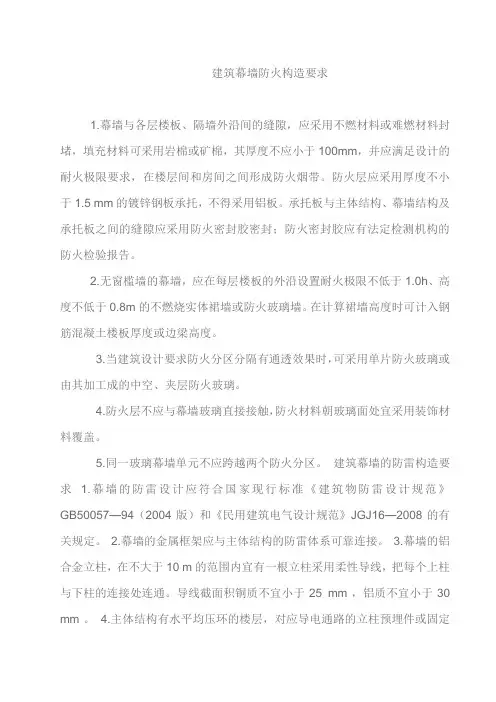

建筑幕墙防火构造要求
1.幕墙与各层楼板、隔墙外沿间的缝隙，应采用不燃材料或难燃材料封堵，填充材料可采用岩棉或矿棉，其厚度不应小于100mm，并应满足设计的耐火极限要求，在楼层间和房间之间形成防火烟带。防火层应采用厚度不小于1.5 mm的镀锌钢板承托，不得采用铝板。承托板与主体结构、幕墙结构及承托板之间的缝隙应采用防火密封胶密封；防火密封胶应有法定检测机构的防火检验报告。
2.无窗槛墙的幕墙，应在每层楼板的外沿设置耐火极限不低于1.0h、高度不低于0.8m的不燃烧实体裙墙或防火玻璃墙。在计算裙墙高度时可计入钢筋混凝土楼板厚度或边梁高度。
3.当建筑设计要求防火分区分隔有通透效果时，可采用单片防火玻璃或由其加工成的中空、夹层防火玻璃。
4.防火层不应与幕墙玻璃直接接触，防火材料朝玻璃面处宜采用装饰材料覆盖。
5.同一玻璃幕墙单元不应跨越两个防火分区。 建筑幕墙的防雷构造要求 1.幕墙的防雷设计应符合国家现行标准《建筑物防雷设计规范》GB50057—94（2004版）和《民用建筑电气设计规范》JGJ16—2008的有关规定。 2.幕墙的金属框架应与主体结构的防雷体系可靠连接。 3.幕墙的铝合金立柱，在不大于10 m的范围内宜有一根立柱采用柔性导线，把每个上柱与下柱的连接处连通。导线截面积铜质不宜小于25 mm²，铝质不宜小于30
mm²。 4.主体结构有水平均压环的楼层，对应导电通路的立柱预埋件或固定件应用圆钢或扁钢与均压环焊接连通，形成防雷通路。圆钢直径不宜小于12
mm，扁钢截面不宜小于5 mmX40 mm。避雷接地一般每三层与均压环连接。
5.兼有防雷功能的幕墙压顶板宜采用厚度不小于3 mm的铝合金板制造，与主体结构屋顶的防雷系统应有效连通。 6.在有镀膜层的构件上进行防雷连接，应除去其镀膜层。 7.使用不同材料的防雷连接应避免产生双金属腐蚀。 8.防雷连接的钢构件在完成后都应进行防锈油漆。 一般建筑幕墙的保温、隔热构造要求 1．有保温要求的玻璃幕墙应采用中空玻璃，必要时采用隔热铝合金型材；有隔热要求的玻璃幕墙，宜设计适宜的遮阳装置或采用遮阳型玻璃。

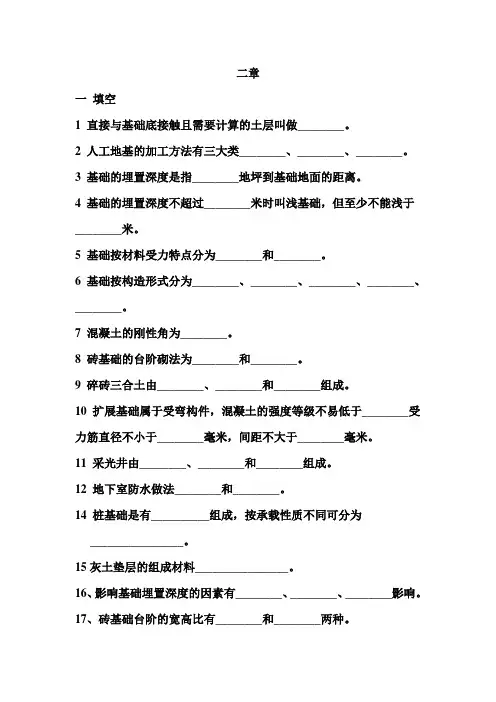

二章
一 填空
1 直接与基础底接触且需要计算的土层叫做________。
2 人工地基的加工方法有三大类________、________、________。
3 基础的埋置深度是指________地坪到基础地面的距离。
4 基础的埋置深度不超过________米时叫浅基础，但至少不能浅于________米。
5 基础按材料受力特点分为________和________。
6 基础按构造形式分为________、________、________、________、________。
7 混凝土的刚性角为________。
8 砖基础的台阶砌法为________和________。
9 碎砖三合土由________、________和________组成。
10 扩展基础属于受弯构件，混凝土的强度等级不易低于________受力筋直径不小于________毫米，间距不大于________毫米。
11 采光井由________、________和________组成。
12 地下室防水做法________和________。
14 桩基础是有__________组成，按承载性质不同可分为________________。
15 灰土垫层的组成材料________________。
16、影响基础埋置深度的因素有________、________、________影响。
17、砖基础台阶的宽高比有________和________两种。 18、基础的类型很多，按材料分为________基础、石基础、________基础和钢筋混凝土基础。
19、当设计最高地下水位________地下室地坪时，地下室外墙和________必须做好防水。
二 选择
1 地下室如用砖砌墙，最小厚度不小于________。
A 120 B 240 C 370 D 490
2 扩展基础按构造需要，板端最薄处不应小于__混凝土的强度等级不应低于__。
单层厂房天窗构造
主要内容
1、矩形天窗
2、矩形通风天窗
3、平天窗
4、下沉式天窗
5、锯齿形天窗
在大跨度和多跨的单层厂房中，为了满足天然采光和自然通风的要求，常在厂房屋顶上设置各种类型的天窗。
天窗架
天窗架是天窗的承重构件，它支承在屋架的上弦，常用钢筋混凝土或型钢制作。
钢筋混凝土天窗架与钢筋混凝土屋架配合使用，它的形式一般为П形或W形，也可做成双Y形
钢天窗架的重量轻、制作及吊装均方便，除用于钢屋架上外，也可用于钢筋混凝土屋架上。钢天窗架常用的形式有桁架式和多压杆式两种。
常用钢筋砼天窗架的尺寸
天窗扇高度
（标志尺寸）（mm） 天窗架宽度
（mm） 天窗架高度
（mm）
1200 6000 2070
1500 6000 2370
2×900 6000；9000 2670
2 ×1200 6000；9000 3270
2 ×1500 9000 3870
天窗扇
矩形天窗设置天窗扇的作用是采光、通风和挡雨,常采用钢材制作。
钢天窗扇的开启方式有两种：(1)上悬式、 (2)中悬式；
高度：900、1200、1500
特点：上悬式钢天窗扇防雨性能较好，通风较差;中悬式钢天窗扇通风流畅，防雨性能 欠佳
布置方式：上悬钢天窗扇可布置成通长和分段两种。中悬钢天窗扇只能分段设置，在一个柱距内设一樘窗扇
天窗侧板
在天窗扇下部需设置天窗侧板，侧板的作用是防止雨水溅入车间及防止因屋面积雪挡住天窗扇。
天窗侧板可采用钢筋混凝土槽板，也可采用是采用钢筋混凝土小板。
当屋面为有檩体系时，侧板常采用石棉瓦、压型钢板等轻质材料。
天窗端壁
矩形天窗两端的承重围护构件称为天窗端壁。通常采用：
(1)预制钢筋混凝土端壁板，用于钢筋混凝土屋架。
(2) 钢天窗架石棉水泥瓦端壁，多用于钢屋架。

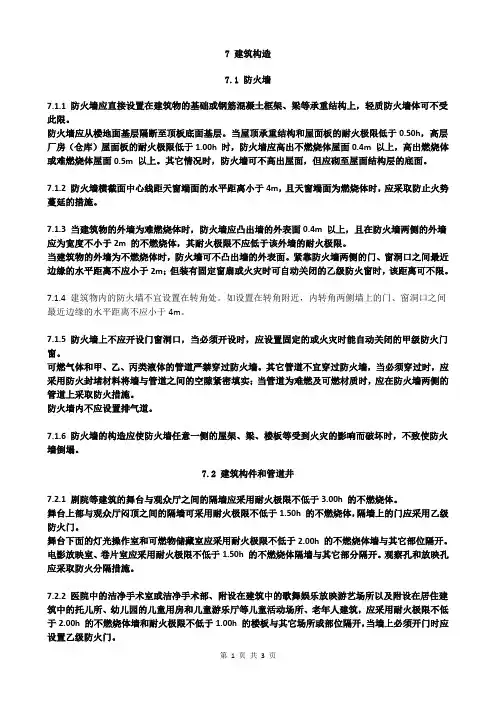

第 1 页 共 3 页 7 建筑构造
7.1 防火墙
7.1.1 防火墙应直接设置在建筑物的基础或钢筋混凝土框架、梁等承重结构上，轻质防火墙体可不受此限。
防火墙应从楼地面基层隔断至顶板底面基层。当屋顶承重结构和屋面板的耐火极限低于0.50h，高层厂房（仓库）屋面板的耐火极限低于1.00h 时，防火墙应高出不燃烧体屋面0.4m 以上，高出燃烧体或难燃烧体屋面0.5m 以上。其它情况时，防火墙可不高出屋面，但应砌至屋面结构层的底面。
7.1.2 防火墙横截面中心线距天窗端面的水平距离小于4m，且天窗端面为燃烧体时，应采取防止火势蔓延的措施。
7.1.3 当建筑物的外墙为难燃烧体时，防火墙应凸出墙的外表面0.4m 以上，且在防火墙两侧的外墙应为宽度不小于2m 的不燃烧体，其耐火极限不应低于该外墙的耐火极限。
当建筑物的外墙为不燃烧体时，防火墙可不凸出墙的外表面。紧靠防火墙两侧的门、窗洞口之间最近边缘的水平距离不应小于2m；但装有固定窗扇或火灾时可自动关闭的乙级防火窗时，该距离可不限。
7.1.4 建筑物内的防火墙不宜设置在转角处。如设置在转角附近，内转角两侧墙上的门、窗洞口之间最近边缘的水平距离不应小于4m。
7.1.5 防火墙上不应开设门窗洞口，当必须开设时，应设置固定的或火灾时能自动关闭的甲级防火门窗。
可燃气体和甲、乙、丙类液体的管道严禁穿过防火墙。其它管道不宜穿过防火墙，当必须穿过时，应采用防火封堵材料将墙与管道之间的空隙紧密填实；当管道为难燃及可燃材质时，应在防火墙两侧的管道上采取防火措施。
防火墙内不应设置排气道。
7.1.6 防火墙的构造应使防火墙任意一侧的屋架、梁、楼板等受到火灾的影响而破坏时，不致使防火墙倒塌。
7.2 建筑构件和管道井
7.2.1 剧院等建筑的舞台与观众厅之间的隔墙应采用耐火极限不低于3.00h 的不燃烧体。
舞台上部与观众厅闷顶之间的隔墙可采用耐火极限不低于1.50h 的不燃烧体，隔墙上的门应采用乙级防火门。
