设计（论文）说明书

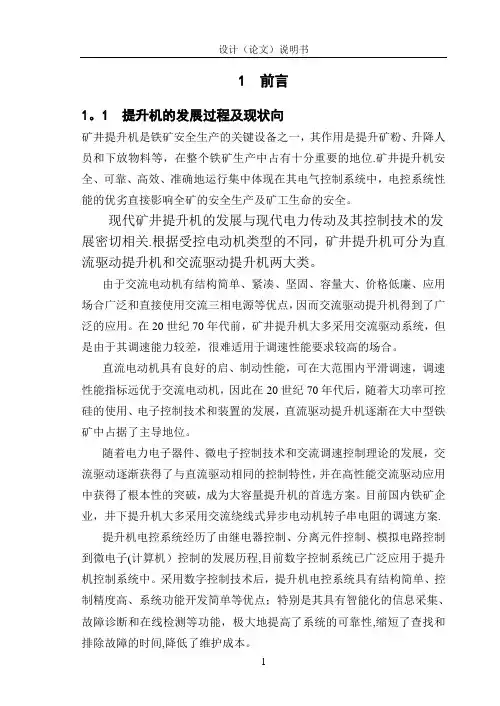

1 1 前言
1。1 提升机的发展过程及现状向
矿井提升机是铁矿安全生产的关键设备之一，其作用是提升矿粉、升降人员和下放物料等，在整个铁矿生产中占有十分重要的地位.矿井提升机安全、可靠、高效、准确地运行集中体现在其电气控制系统中，电控系统性能的优劣直接影响全矿的安全生产及矿工生命的安全。
现代矿井提升机的发展与现代电力传动及其控制技术的发展密切相关.根据受控电动机类型的不同，矿井提升机可分为直流驱动提升机和交流驱动提升机两大类。
由于交流电动机有结构简单、紧凑、坚固、容量大、价格低廉、应用场合广泛和直接使用交流三相电源等优点，因而交流驱动提升机得到了广泛的应用。在20世纪70年代前，矿井提升机大多采用交流驱动系统，但是由于其调速能力较差，很难适用于调速性能要求较高的场合。
直流电动机具有良好的启、制动性能，可在大范围内平滑调速，调速性能指标远优于交流电动机，因此在20世纪70年代后，随着大功率可控硅的使用、电子控制技术和装置的发展，直流驱动提升机逐渐在大中型铁矿中占据了主导地位。
随着电力电子器件、微电子控制技术和交流调速控制理论的发展，交流驱动逐渐获得了与直流驱动相同的控制特性，并在高性能交流驱动应用中获得了根本性的突破，成为大容量提升机的首选方案。目前国内铁矿企业，井下提升机大多采用交流绕线式异步电动机转子串电阻的调速方案.
提升机电控系统经历了由继电器控制、分离元件控制、模拟电路控制到微电子(计算机）控制的发展历程,目前数字控制系统已广泛应用于提升机控制系统中。采用数字控制技术后，提升机电控系统具有结构简单、控制精度高、系统功能开发简单等优点；特别是其具有智能化的信息采集、故障诊断和在线检测等功能，极大地提高了系统的可靠性,缩短了查找和排除故障的时间,降低了维护成本。 设计（论文）说明书
2 1。2 主要存在的问题
虽然交流提升机在调速性能上获得了根本性的突破,成为大容量提升机的首选方案，但是由交流电动机的基本原理可知，由定子传入转子的电磁功率Pm可分为两部分:一部分是驱动负载的有效功率P＝(1-s）Pm；另一部分是转差功率P＝sPm，与转差率s成正比.根据转差功率的大小及消耗情况，交流调速系统可分为如下三类：
基于PLC的矿井提升机控制系统的设计
2010-7-12 16:30:00 徐成毅 供稿
1 引言
目前， 我国绝大部分矿井提升机（超过70% ）采用传统的交流提升机电控系统（tkd-a为代表）。tkd控制系统是由继电器逻辑电路、大型空气接触器、测速发电机等组成的有触点控制系统。经过多年的发展，tkd-a系列提升机电控系统虽然已经形成了自己的特点，然而其不足之处也显而易见，它的电气线路过于复杂化，系统中间继电器、电气接点、电气联线多，造成提升机因电气故障停车事故不断发生。采用 plc技术的新型电控系统都已较成功的应用于矿井提升实践，并取得了较好的运行经验，克服了传统电控系统的缺陷，代表着交流矿井提升机电控技术发展的趋势。
2 总体设计方案
基于plc技术的矿井交流提升机电控系统控制电路组成结构如图1所示， 要由以下5部分组成：高压主电路（包括高压换向器、电动机、启动柜、动力制动电源）、主控plc电路、提升行程检测与显示电路、提升速度检测、提升信号电路，其中高压主电路部分仍采用传统的继电器控制电路。
图1 矿井交流提升机电控系统框图
工作过程：当井口或井底通过信号通信电路发出开车信号后，开车条件具备。司机将制动手柄向前推离紧闸位置，主电动机松闸。司机将主令控制器的操作手柄推向正向（或反向） 极端位置，主控plc通过程序控制高压换向器首先得电，使高压信号送入主电动机定子绕组，主电动机接入全部转子电阻启动，然后依次切除8段电阻，实现自动加速， 最后运行在自然机械特性上。交流提升机运行时， 旋转编码器跟随主电动机转动，输出2列a/b相脉冲，分别接到主控plc的高速计数器hsc0的a/b相脉冲输入端，由主控plc根据a/b脉冲的相位关系，自动确定hsc0的加、减计数方式。根据hsc0的计数值，就可以计算出提升行程并显示。同时只根据旋转编码器输出的a相脉冲，主控plc进行加计数。根据hsc1在恒定间隔时间内的计数值，就可以计算出提升速度。
洛阳理工学院毕业设计（论文）
I 基于PLC的矿井提升机变频调速系统设计

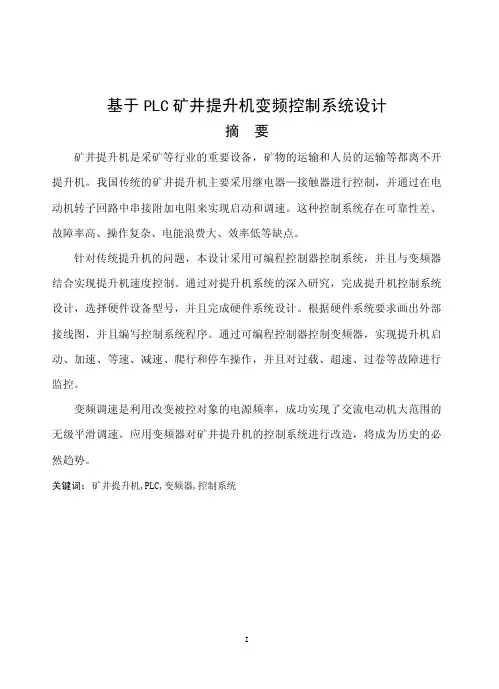

摘 要
传统的矿井提升机控制系统主要采用继电器-接触器进行控制。这种控制系统存在可靠性差、操作复杂、故障率高、电能浪费大、效率低等缺点。采用PLC与变频器相结合的控制方案对原有电控系统进行改造,提高整个电控系统安全可靠性、控制精度及调速性能。
本文把可编程序控制器和变频器应用于提升机控制系统上,并在可行性方面进行了较深入的研究。
论文根据矿井提升机的运行特性要求，对变频器和PLC 进行选型,并对系统的软、硬件进行设计,其中包括检测模块、控制模块、保护模块、显示模块和抗干扰模块的设计，最后进行系统集成和调试。
采用该控制系统，使提升机工作可靠,使用方便，同时具有动态显示的功能，节能效果明显。
关键词：矿井提升机， PLC,变频调速 洛阳理工学院毕业设计（论文）
II The Freouency Conversion Use on The Speed Adjustment of
Shaft Hoist on The Basis of PLC Control
ABSTRACT
The traditional shaft hoist control system is always controlled by the
relay—contactor。 The system has many disadvanges such as bad reliability，complicated operation,high fault rate，large energy –wasting and low efficiency。 we
adopt PLC and Transducer to reform for original control system， so as to raise the
safety, reliability， control precision and speed regulation performance of the whole
基于PLC矿井提升机控制系统设计

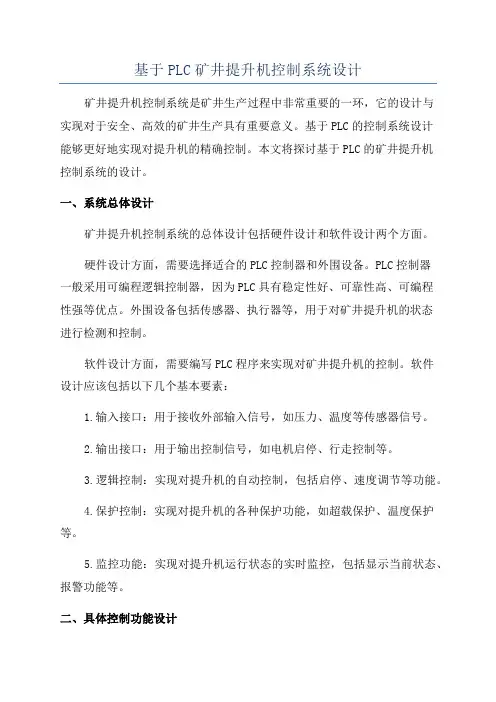

矿井提升机控制系统是矿井生产过程中非常重要的一环，它的设计与实现对于安全、高效的矿井生产具有重要意义。基于PLC的控制系统设计能够更好地实现对提升机的精确控制。本文将探讨基于PLC的矿井提升机控制系统的设计。
一、系统总体设计
矿井提升机控制系统的总体设计包括硬件设计和软件设计两个方面。
硬件设计方面，需要选择适合的PLC控制器和外围设备。PLC控制器一般采用可编程逻辑控制器，因为PLC具有稳定性好、可靠性高、可编程性强等优点。外围设备包括传感器、执行器等，用于对矿井提升机的状态进行检测和控制。
软件设计方面，需要编写PLC程序来实现对矿井提升机的控制。软件设计应该包括以下几个基本要素：
1.输入接口：用于接收外部输入信号，如压力、温度等传感器信号。
2.输出接口：用于输出控制信号，如电机启停、行走控制等。
3.逻辑控制：实现对提升机的自动控制，包括启停、速度调节等功能。
4.保护控制：实现对提升机的各种保护功能，如超载保护、温度保护等。
5.监控功能：实现对提升机运行状态的实时监控，包括显示当前状态、报警功能等。
二、具体控制功能设计 1.提升机启停控制：根据生产需要，通过PLC程序控制提升机的启停。
2.提升机速度控制：通过调节电机频率，实现提升机运行速度的调节。
3.提升机方向控制：通过控制电机正反转，实现提升机的正向运行和反向运行。
4.紧急停止控制：提供紧急停止按钮，一旦发生紧急情况，通过PLC程序实现提升机的紧急停止。
5.温度保护控制：对提升机电机进行温度检测，一旦温度过高，通过PLC程序发出警报信号并停止提升机的运行。
6.超载保护控制：对提升机进行负载检测，一旦检测到负载超过额定负载，通过PLC程序发出警报信号并停止提升机的运行。
7.撞击保护控制：安装撞击传感器，一旦检测到撞击信号，通过PLC程序发出警报信号并停止提升机的运行。
8.状态监测与显示：通过PLC程序实时监测提升机的运行状态，如电机转速、负载情况等，并通过显示器显示相关信息。
