喷雾造粒干燥机工作原理

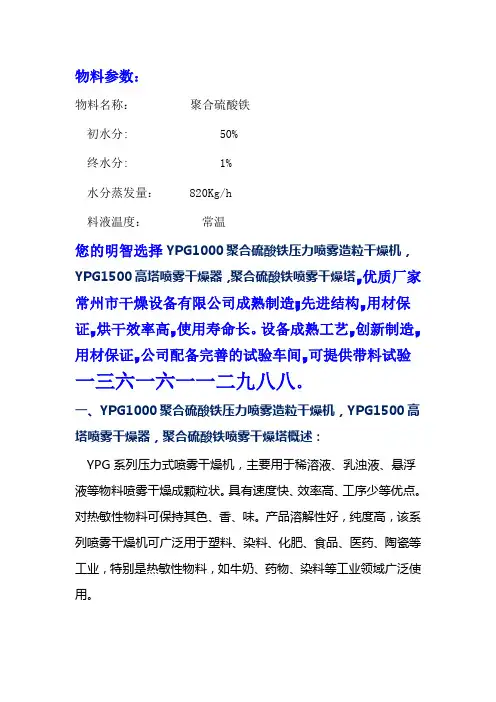

物料参数：

物料名称： 聚合硫酸铁

初水分: 50%

终水分: 1%

水分蒸发量： 820Kg/h

料液温度： 常温

您的明智选择YPG1000聚合硫酸铁压力喷雾造粒干燥机，YPG1500高塔喷雾干燥器，聚合硫酸铁喷雾干燥塔,优质厂家常州市干燥设备有限公司成熟制造;先进结构,用材保证,烘干效率高,使用寿命长。设备成熟工艺,创新制造,用材保证,公司配备完善的试验车间,可提供带料试验一三六一六一一二九八八。

一、YPG1000聚合硫酸铁压力喷雾造粒干燥机，YPG1500高塔喷雾干燥器，聚合硫酸铁喷雾干燥塔概述：

YPG系列压力式喷雾干燥机，主要用于稀溶液、乳浊液、悬浮液等物料喷雾干燥成颗粒状。具有速度快、效率高、工序少等优点。对热敏性物料可保持其色、香、味。产品溶解性好，纯度高，该系列喷雾干燥机可广泛用于塑料、染料、化肥、食品、医药、陶瓷等工业，特别是热敏性物料，如牛奶、药物、染料等工业领域广泛使用。 二、YPG1000聚合硫酸铁压力喷雾造粒干燥机，YPG1500高塔喷雾干燥器，聚合硫酸铁喷雾干燥塔工作原理：

不论是哪一种喷雾干燥型式都是雾化的料液直接干燥成固体粉粒的过程，干燥是传热和传质同时进行的过程。在干燥过程中，前一种的液滴中水份的蒸发，主要是热交换过程。当进入降速干燥阶段后是颗粒的干燥，主要是热交换过程。物料离开干燥室时所含的水分与前一瞬时所接触的空气的相对湿气有关，物料的最终产品水分不可能低于该相对湿度下相应的平衡水分。产品的最终水分应受与其最后接触空气的相对湿度控制，是扩散控制中的湿度梯度控制，这三个控制阶段构成了喷雾干燥过程。 空气经过初、中、高效空气过滤器后进入空气加热器（蒸汽换热器、电加热器、热风炉等），加热到设定的温度后进入热风分布器，经热风分布器作用后的空气流均匀地、垂直地向下流动，同时料液由高压泵获得很高的压力，由切向入口进入喷嘴的旋转室中，液体在旋转室获得旋转运动，从喷嘴高速喷出，形成伞状的雾锥。雾化为伞状细小的雾滴，当雾滴与热空气混合接触后传热传质，这时高温气流与高含水率的雾滴相遇，水分迅速汽化。干燥产品由干燥室锥底进入接料装置，少量细粉随空气流入除尘器被分离，最后热空气由排风机排空。根据不同产品对环境的要求，最后热空气再经湿式除尘器、布袋除尘器等补集后再排空。

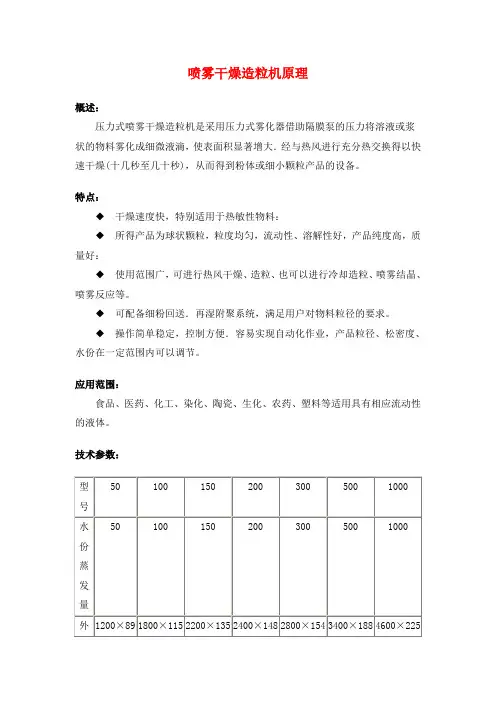

喷雾干燥造粒机原理

概述：

压力式喷雾干燥造粒机是采用压力式雾化器借助隔膜泵的压力将溶液或浆状的物料雾化成细微液滴，使表面积显著增大．经与热风进行充分热交换得以快速干燥(十几秒至几十秒)，从而得到粉体或细小颗粒产品的设备。

特点：

◆ 干燥速度快，特别适用于热敏性物料：

◆ 所得产品为球状颗粒，粒度均匀，流动性、溶解性好，产品纯度高，质量好：

◆ 使用范围广，可进行热风干燥、造粒、也可以进行冷却造粒、喷雾结晶、喷雾反应等。

◆ 可配备细粉回送．再湿附聚系统，满足用户对物料粒径的要求。

◆ 操作简单稳定，控制方便．容易实现自动化作业，产品粒径、松密度、水份在一定范围内可以调节。

应用范围：

食品、医药、化工、染化、陶瓷、生化、农药、塑料等适用具有相应流动性的液体。

技术参数：

型号 50 100 150 200 300 500 1000

水份蒸发量 50 100 150 200 300 500 1000

外1200×891800×1152200×1352400×1482800×1543400×1884600×225形尺寸 00 00 00 00 00 00 00

高压泵压力 根据物实验效果在0.6~5之间调节，一般操作在1~3之间

功率 8.5 14 22 24 30 45 75

进风温度 300~350

产品含水量 <5或达0.5

物料回收 >97

加热

方式 电加热 90 150 210 温度低于200℃时，具体按实际计算

电+蒸0.5+66 0.6+99 0.6+120 汽

热风炉 150000 300000 300000 400000 600000 800000 1600000

作者：干燥设备/

第 1 页 共 10 页 喷雾干燥机几种干燥方式的工作原理特点 喷雾干燥如何操作

喷雾干燥是系统化技术应用于物料干燥的一种方法。于干燥室中将物料经雾化后，在与热空气的接触中，水分快速汽化，即得到干燥产品。该法能直接使溶液、乳浊液、悬浊液干燥成粉状或颗粒状制品，可省去蒸发、粉碎等工序。

通过机械作用，将需干燥的物料，分散成很细的像雾一样的微粒，（增大水分蒸发面积，加速干燥过程）与热空气接触，在瞬间将大部分水分除去，使物料中的固体物质干燥成粉末。

喷雾干燥机造粒方式紧要有压力式、离心式、气流式；

（1）压力式喷雾干燥法：

①原理：利用高压泵，以70～200大气压的压力，将物料通过雾化器（喷枪），聚化成10～200的雾状微粒与热空气直接接触，进行热交换，短时间完成干燥。

第 2 页 共 10 页

②压力喷雾微粒装扮置：具有使液流产生旋转的导沟，紧要有两种，一种是导沟轴线垂直于喷嘴轴线，不与之相交；另一种是导沟轴线与水平成确定角度。其目的都是：设法加添喷雾时溶液的湍流度。

（2）离心式喷雾干燥法：

①原理：利用水平方向作高速旋转的圆盘予以溶液以离心力，使其以高速甩出，形成薄膜、细丝或液滴，由于空气的摩擦、阻拦、撕裂的作用，随圆盘旋转产生的切向加速度与离心力产生的径向加速度，结果以一合速度在圆盘上运动，其轨迹为一螺旋形，液体沿着此螺旋线自圆盘上抛出后，就分散成很微小的液滴以平均速度沿着圆盘切径方向运动，同时液滴又受到地心吸力而下落，由于喷洒出的微粒大小不同。因而它们飞行距离也就不同，因此在不同的距离落下的微粒形成一个以转轴中心对称的圆柱体。

②获得较均匀液滴的要求：a.削减圆盘旋转时的震动b.进入圆盘液体数量在单位时间内保持恒定c.圆盘表面平整光滑d.圆盘的圆周速率不宜过小，rmin=60m/s,乳（100—160m/s）若60m/s，喷雾液滴不均匀，喷距相像紧要由一群液滴及沉向盘近处的一群细液滴构成，并随转速增高而减小。 第 3 页 共 10 页

喷雾干燥机制及其干燥过程简介

1. 喷雾干燥机制的基本原理

喷雾干燥机是一种常用的物料干燥设备，它通过将物料雾化成微小颗粒，然后将其与热空气接触，使其在短时间内迅速蒸发水分，从而实现快速干燥的目的。喷雾干燥机制的基本原理包括以下几个方面：

1.1 喷雾过程：喷雾干燥机通过高速旋转的喷雾器将物料液体雾化成微小颗粒，在这个过程中，液体表面积急剧增大，从而增加了蒸发速率。

1.2 热汽化过程：喷雾干燥机通过加热器或燃气燃烧器提供热能，使得空气温度升高。这样高温的空气与雾化后的物料颗粒接触，使其表面水分迅速蒸发，并带走大量的热量。

1.3 湿空气排出过程：当物料颗粒与热气体接触的过程中，水分蒸发后的湿空气将通过干燥机的底部或侧部的排出口排出，以保持干燥室内的良好通风，并为下一轮循环提供空间。

2. 喷雾干燥机的干燥过程简介

喷雾干燥机的干燥过程主要分为预热、干燥和冷却三个阶段。下面将对这三个阶段进行简要介绍：

2.1 预热阶段：在该阶段，干燥机中的加热器或燃气燃烧器将空气加热到设定温度，并将其输送到干燥室中。喷雾器也开始将物料液体雾化成微小颗粒，并与热空气混合。

2.2 干燥阶段：在干燥阶段，雾化后的物料颗粒与热气体相互作用，水分迅速蒸发。在这个过程中，物料颗粒逐渐失去水分，逐渐变干。热空气通过干燥室中的循环风扇循环流动，以提高干燥效果。

2.3 冷却阶段：在干燥阶段结束后，干燥室中的循环风扇会停止工作，由于没有新的热空气进入，干燥室内的温度开始逐渐降低。物料颗粒在这个阶段会被继续冷却，并最终形成固体颗粒。

3. 喷雾干燥机的优势和应用领域

喷雾干燥机具有以下几个优势：

3.1 干燥速度快：喷雾干燥机采用高速喷雾的方式，使得物料颗粒表面积增大，水分蒸发速度快，从而实现快速干燥。

3.2 适应性强：喷雾干燥机适用于多种物料的干燥，包括液体、悬浮液和浆料等多种形式的物料。

3.3 产品质量好：喷雾干燥机在干燥过程中，物料颗粒的形状和颗粒度可以得到较好的控制，从而保证了干燥后产品的质量。
