LCR数字电桥操作指导书

西安极众数字通讯有限公司

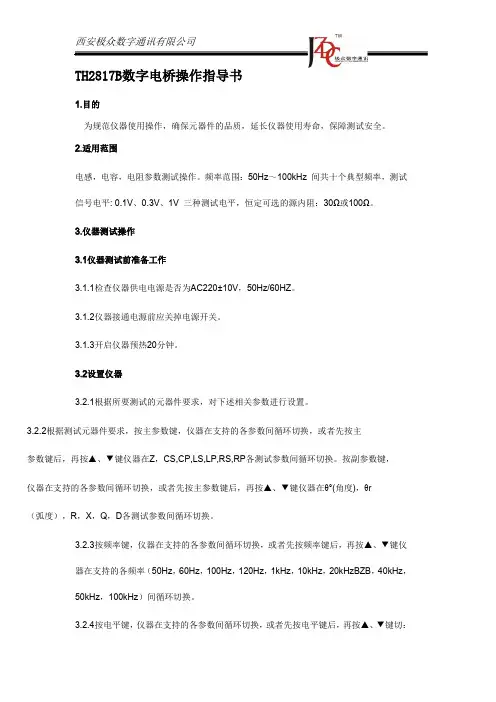

TH2817B数字电桥操作指导书

1.目的

为规范仪器使用操作，确保元器件的品质，延长仪器使用寿命，保障测试安全。

2.适用范围

电感，电容，电阻参数测试操作。频率范围：50Hz～100kHz 间共十个典型频率，测试信号电平: 0.1V、0.3V、1V 三种测试电平，恒定可选的源内阻：30Ω或100Ω。

3.仪器测试操作

3.1仪器测试前准备工作

3.1.1检查仪器供电电源是否为AC220±10V，50Hz/60HZ。

3.1.2仪器接通电源前应关掉电源开关。

3.1.3开启仪器预热20分钟。

3.2设置仪器

3.2.1根据所要测试的元器件要求，对下述相关参数进行设置。

3.2.2根据测试元器件要求，按主参数键，仪器在支持的各参数间循环切换，或者先按主

参数键后，再按▲、▼键仪器在Z，CS,CP,LS,LP,RS,RP各测试参数间循环切换。按副参数键，

仪器在支持的各参数间循环切换，或者先按主参数键后，再按▲、▼键仪器在θ°(角度)，θr

（弧度），R，X，Q，D各测试参数间循环切换。

3.2.3按频率键，仪器在支持的各参数间循环切换，或者先按频率键后，再按▲、▼键仪器在支持的各频率（50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHzBZB，40kHz，50kHz，100kHz）间循环切换。

3.2.4按电平键，仪器在支持的各参数间循环切换，或者先按电平键后，再按▲、▼键切：西安极众数字通讯有限公司

仪器在支持的各电平（0.1V，0.3V，1V）间循环切换电平。

3.2.5按速度键，仪器在支持的各参数间循环切换，或者先按速度键后，再按▲、▼键切仪器在支持的快速（F），中速（M），慢速（S）间循环切换。

3.2.6按量程键后，再按▲或▼键，可手动选择量程。量程可在自动（AUTO）和锁定（HOLD）状态间切换，一般选择自动（AUTO）模式，则同时进入量程保持状态。

文件编号编写日期名称版次1.0页次1/1

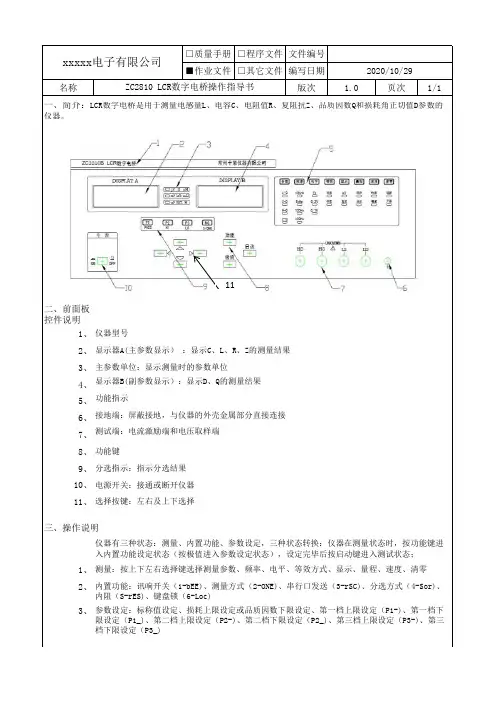

二、前面板控件说明1、2、3、4、5、6、7、8、9、10、11、

1、2、3、xxxxx电子有限公司

仪器有三种状态：测量、内置功能、参数设定，三种状态转换：仪器在测量状态时，按功能键进入内置功能设定状态（按极值进入参数设定状态），设定完毕后按启动键进入测试状态；测量：按上下左右选择键选择测量参数、频率、电平、等效方式、显示、量程、速度、清零内置功能：讯响开关（1-bEE)、测量方式（2-ONE)、串行口发送（3-rSC)、分选方式（4-Sor)、内阻（S-rES)、键盘锁（6-Loc)参数设定：标称值设定、损耗上限设定或品质因数下限设定、第一档上限设定（P1-)、第一档下限设定（P1_)、第二档上限设定（P2-)、第二档下限设定（P2_)、第三档上限设定（P3-)、第三档下限设定（P3_)功能键分选指示：指示分选结果电源开关：接通或断开仪器选择按键：左右及上下选择三、操作说明主参数单位：显示测量时的参数单位显示器B(副参数显示）：显示D、Q的测量结果功能指示接地端：屏蔽接地，与仪器的外壳金属部分直接连接测试端：电流激励端和电压取样端仪器型号显示器A(主参数显示） ：显示C、L、R、Z的测量结果ZC2810 LCR数字电桥操作指导书一、简介：LCR数字电桥是用于测量电感量L、电容C、电阻值R、复阻抗Z、品质因数Q和损耗角正切值D参数的仪器。□质量手册□程序文件■作业文件□其它文件2020/10/29

11文件编号编写日期名称版次1.0页次1/1

电感测试：

电阻测试：

1、2、xxxx电子有限公司

电解电容要先放电再测试；开机确认DISPLAY A显示0±0.5，否则进行清零；在开机默认状态下，按图示要求直接插入测试夹具读数（除电解电容）：DISPLAY A 显示电容容量，DISPLAY B 显示损耗角正切值；具体数值按规格书要求。按规格书要求调好测试电压、频率、内阻，插入测试夹具读数：DISPLAY A 显示电感量，DISPLAY B 显示Q值；
