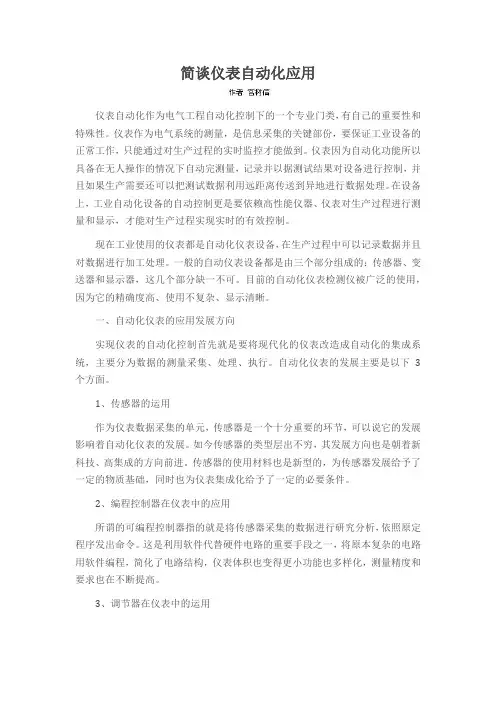

简谈仪表自动化应用
仪表自动化作为电气工程自动化控制下的一个专业门类，有自己的重要性和特殊性。仪表作为电气系统的测量，是信息采集的关键部份，要保证工业设备的正常工作，只能通过对生产过程的实时监控才能做到。仪表因为自动化功能所以具备在无人操作的情况下自动完测量，记录并以据测试结果对设备进行控制，并且如果生产需要还可以把测试数据利用远距离传送到异地进行数据处理。在设备上，工业自动化设备的自动控制更是要依赖高性能仪器、仪表对生产过程进行测量和显示，才能对生产过程实现实时的有效控制。
现在工业使用的仪表都是自动化仪表设备，在生产过程中可以记录数据并且对数据进行加工处理。一般的自动仪表设备都是由三个部分组成的：传感器、变送器和显示器，这几个部分缺一不可。目前的自动化仪表检测仪被广泛的使用，因为它的精确度高、使用不复杂、显示清晰。
一、自动化仪表的应用发展方向
实现仪表的自动化控制首先就是要将现代化的仪表改造成自动化的集成系统，主要分为数据的测量采集、处理、执行。自动化仪表的发展主要是以下3个方面。
1、传感器的运用
作为仪表数据采集的单元，传感器是一个十分重要的环节，可以说它的发展影响着自动化仪表的发展。如今传感器的类型层出不穷，其发展方向也是朝着新科技、高集成的方向前进。传感器的使用材料也是新型的，为传感器发展给予了一定的物质基础，同时也为仪表集成化给予了一定的必要条件。
2、编程控制器在仪表中的应用
所谓的可编程控制器指的就是将传感器采集的数据进行研究分析，依照原定程序发出命令。这是利用软件代替硬件电路的重要手段之一，将原本复杂的电路用软件编程，简化了电路结构，仪表体积也变得更小功能也多样化，测量精度和要求也在不断提高。
3、调节器在仪表中的运用 在80年代，由于微处理器的不断发展，在仪表中使用的调节器也开始向着智能型的数字形式发展。也正是由于数字式设定以及运算的功能不断加强使得仪表自动化中的调节器功能大幅度提高，即使是多种制式的信号也可以同时输入，由PID自主进行整定，
第 1 页 共 28 页 自动化仪表
tVt1dtttvqV21000TPvqTPvq000TPPTvqvqPdCqm24412第 2 页 共 28 页
学习、交流
总公司 4月：0。9622亿 85。7%
5月 1。0365亿 79。6
2002年价格 0。4667元/KWH 近5000万元/月
燃气发电 9。9亿KWH/年 0。825KWH/月
月节电费： （0。4667-。18）*0。825=2365万元
消耗高炉煤气：13.7万NM3/H
焦炉煤气：2。8万NM3/H 占总（8万）35%
目前放散高炉煤气：5万KWH/H *0。045=2250/H 5。4W/R
焦炉煤气：1万NM3/H *0。52=5200/H 12。48W/R
数字来源----测量（检测）
第一部分：热工仪表检测（重点） 二。 控制（显示）
控制仪表—计算机取代
显示仪表 mdSDkkfqrv4/1 2t 22Lcu第 3 页 共 28 页 第一节：基本知识
一． 测量和测量方法
测量：就是用试验的方法把被测量与所采用的测量单位相比较，求出其数学比值的过程。数学形式如下：q=Q/V
Q----被测量
V----测量单位
q----测量结果的数值
测量是通过一种比较的装置来进行的。这种装置为测量仪表。
测量方法：好多 方法影响结果
加油机（桶、涡轮、科里奥里
按测量结果分类
1． 直接测量法：被测量与测量单位直接比较所的结果。

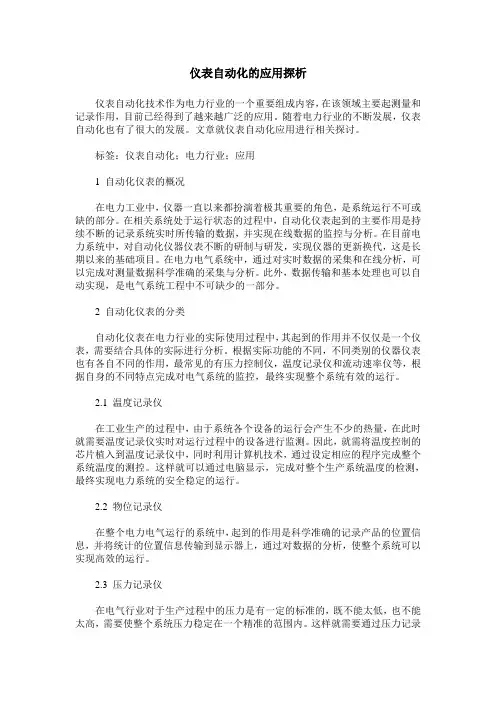

仪表自动化的应用探析
仪表自动化技术作为电力行业的一个重要组成内容，在该领域主要起测量和记录作用，目前已经得到了越来越广泛的应用。随着电力行业的不断发展，仪表自动化也有了很大的发展。文章就仪表自动化应用进行相关探讨。
标签：仪表自动化；电力行业；应用
1 自动化仪表的概况
在电力工业中，仪器一直以来都扮演着极其重要的角色，是系统运行不可或缺的部分。在相关系统处于运行状态的过程中，自动化仪表起到的主要作用是持续不断的记录系统实时所传输的数据，并实现在线数据的监控与分析。在目前电力系统中，对自动化仪器仪表不断的研制与研发，实现仪器的更新换代，这是长期以来的基础项目。在电力电气系统中，通过对实时数据的采集和在线分析，可以完成对测量数据科学准确的采集与分析。此外，数据传输和基本处理也可以自动实现，是电气系统工程中不可缺少的一部分。
2 自动化仪表的分类
自动化仪表在电力行业的实际使用过程中，其起到的作用并不仅仅是一个仪表，需要结合具体的实际进行分析。根据实际功能的不同，不同类别的仪器仪表也有各自不同的作用，最常见的有压力控制仪，温度记录仪和流动速率仪等，根据自身的不同特点完成对电气系统的监控，最终实现整个系统有效的运行。
2.1 温度记录仪
在工业生产的过程中，由于系统各个设备的运行会产生不少的热量，在此时就需要温度记录仪实时对运行过程中的设备进行监测。因此，就需将温度控制的芯片植入到温度记录仪中，同时利用计算机技术，通过设定相应的程序完成整个系统温度的测控。这样就可以通过电脑显示，完成对整个生产系统温度的检测，最终实现电力系统的安全稳定的运行。
2.2 物位记录仪
在整个电力电气运行的系统中，起到的作用是科学准确的记录产品的位置信息，并将统计的位置信息传输到显示器上，通过对数据的分析，使整个系统可以实现高效的运行。
2.3 压力记录仪
在电气行业对于生产过程中的压力是有一定的标准的，既不能太低，也不能太高，需要使整个系统压力稳定在一个精准的范围内。这样就需要通过压力记录
我所认识的自动化仪表
1、自动化仪表概述
自动化仪表是生产自动化中，特别是连续生产过程自动化中必需的一类
专门的仪器仪表。其中包括对工艺参数进行测量的检测仪表、根据测量
值对给定值的偏差按一定的调节规律发出调节命令的调节仪表以及根据
调节仪表的命令对进出生产装置的物料或能量进行控制的执行器等。这
些仪表代替人们对生产过程进行测量、控制、监督和保护，因而是自动
控制系统的必要组成部分。
2、仪表的分类
自动化仪表分类方法很多，根据不同原则可以进行相应的分类。
按仪表所使用的能源分类，可以分为气动仪表、电动仪表和液动仪表
（很少见）；
按仪表组合形式，可以分基地式仪表，单元组合仪表和综合控制装置；
按仪表安装形式，可以分为现场仪表、盘装仪表和架装仪表；
根据仪表有否引入微处理机（器）又可分为智能仪表与非智能仪表。
根据仪表信号的形式可分为模拟仪表和数字仪表。3、仪表的基本技术指标
1）.量程范围
仪表能够测量的最大输入量与最小输入量之间的范围称作仪表的量程范
围，简称量程。
在数值上等于仪表上限值与下限值的代数差之绝对值。
2）.灵敏度
在稳定情况下，仪表输出变化量△L与引起此变化的输入量的变化量
△Xb之比值，定义为仪表的灵敏度。用S表示，即
式中，S—— 仪表灵敏度
△ L、△Xb—— 分别为输出与输入变化量
3）．灵敏限（分辨率、死区）
它表明仪表响应输入量微小变化的能力指标，即不能引起输出发生变化
的最大输入变化幅度与量程范围之比的百分数。
4）. 仪器基本误差
仪表测量值中的最大示值绝对误差与仪表量程之比值称为仪表的基本误
差。
5）. 仪器允许误差
它表示对测量仪表所允许的误差界限，即出厂的仪表都要保证基本误差
不超过某一规定值，此规定值叫允许误差。6）．准确度等级
它指根据测量仪表准确度大小所划分的等级或级别。允许误差去掉百分
号的数值就是准确度等级，工程上称为精度等级
7）. 变差
在外界条件不变的情况下，使用同一仪表对被测量进行反复测量（正行
程和反行程）时，所产生的最大差值与仪表量程之比值称为变差，用ε
