＝＋0.074 ≤ [ Xmax ]
∵ Xmin = EI－es ＝0－（－0.020）＝＋0.020≥ [ Xmin ]
与题意相符，选用合适。
∴ 轴的公差带代号为：Ф25f7 (
) -0.02
-0.041
4.孔与轴的配合选用：Ф25H8/f7
5
例2：根据给定数值，试确定它们的公差等级，并选 用适当配合。
查表1-8得：选孔比轴低一级公差的配合，故选： 孔公差为：IT8＝0.046， 轴公差为：IT7＝0.030 则：选用配合公差＝0.046＋0.030
＝0.076≤0.078 满足公式（1） 3.确定孔和轴的配合代号 ⅰ）确定孔的公差带代号 采用基孔制，则孔的公差带代号为：
Ф60H8(
) +0.046 0
4.∴孔轴配合为 ：Ф60H8/k7
8
例题1：根据给定数值，试确定它们的公差等级，并 选用适当配合。 孔、轴配合的基本尺寸为φ50mm，要求：
[ Xmax]= +0.018mm， [ Ymax]= -0.028mm， 已知： IT5=0.011mm，IT6=0.016mm， IT7=0.025mm，IT8=0.039mm； 轴的基本偏差值：j：-0.010mm，k：+0.002mm, m：+0.009mm，n：+0.017mm。
7
ⅱ）确定轴的公差带代号
A）确定轴的基本偏差：基孔制过渡配合，根据Xmax确定轴的 基本偏差（下偏差）即：
∵ Xmax＝ES-ei ≤ ＋0.046（已知条件） ∴ ＋0.046－ei ≤ ＋0.046 得：
－ei ≤ 0 即：ei ≥ 0
B）查表1－10得轴得基本偏差为k，其偏差值为：＋0.002
9
解： 1. 计算配合公差允许值：
[ Tf ]＝│ [ Xmax]－ [ Ymax]│
＝ │＋0.018－（－0.028）│ ＝0.046 mm 2.确定孔和轴的公差等级
Tf＝TD＋Td≤[Tf] （1）
据题意选用孔比轴低一级公差等级配合时： 则孔选IT7＝0.025，轴选IT6＝0.016 满足条件式（1）
10
3.确定孔和轴的配合代号 ⅰ）确定孔的公差带代号 采用基孔制，则孔的公差带代号为：
Ф50H7(
) +0.025 0
ⅱ）确定轴的公差带代号 A）确定轴的基本偏差：过渡配合，根据Xmax确定 轴的基本偏差 （下偏差）
∵ Xmax = ES－ei ≤ [ Xmax ] ∴ ES－ei ≤+0.018 ∴ －ei ≤ +0.016－ES －ei ≤ +0.018－0.025＝－0.007 ∴ ei ≥＋0.007 据题意：m＝＋0.009 符合条件
4.孔与轴的配合选用：Ф50H7/m6
12

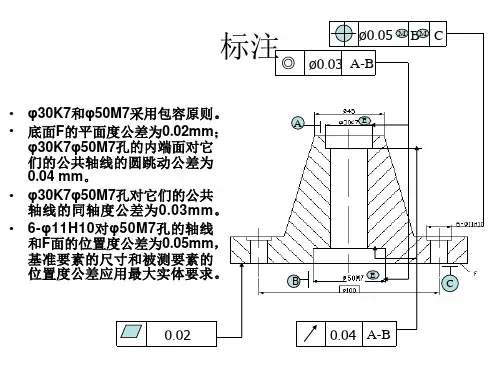

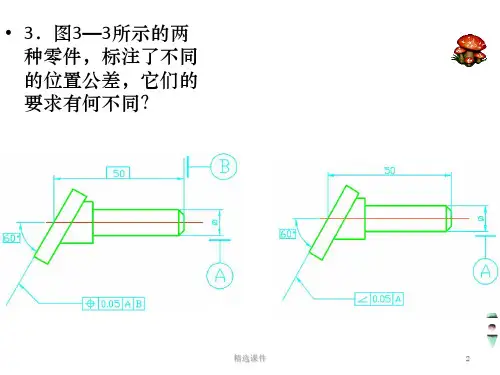

思考题
若某平面的平面度误差为０．０５ｍｍ，则它对另一 基准平面的平行度误差一定__大_于_线的最大距离为＋ ０．０４ｍｍ，最小距离为－０．０１ｍ ｍ，则该零件的同轴度误差 __________0_.0_8m__m________________。

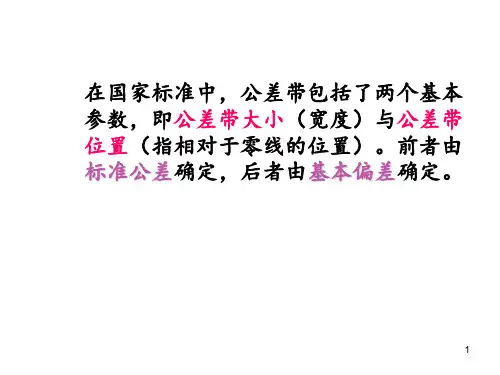

在国家标准中，公差带包括了两个基本 参数，即公差带大小（宽度）与公差带 位置（指相对于零线的位置）。前者由 标准公差确定，后者由基本偏差确定。
1

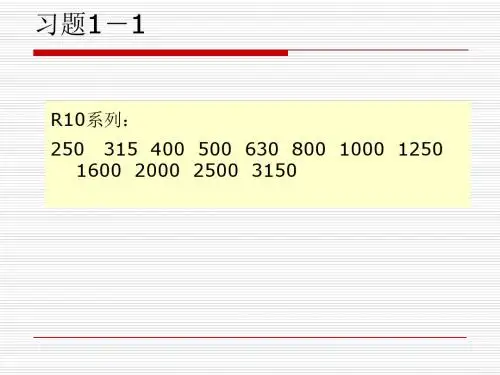

习题
例1. 根据给定数值,试确定它们的公差等级，并选用 适当配合。
（1）配合的基本尺寸= 25mm
Xmax = +0.075 Xmin =+0.020
解： 1. 计算配合公差允许值：
≤ 0－(+0.020) ≤ －0.020 B）查表1－10,查基本尺寸24～30mm,得： f= -0.020 满足要求
4
C）计算轴的另一个偏差（下偏差）
∵ Td= es-ei ∴ ei=es – Td =-0.020-0.021
∴ ei=-0.041
D）验算Xmax是否满足条件
∵ Xmax＝ ES-ei = +0.033－（－0.041）
14
• 计算:孔 5000.0m25 m与轴 5000..002451mm 配合的极限间隙或极限过盈、配合公差并画出公差带图，
说明配合类别。
解：
1） 最大间隙 Xmax=ES-ei
C）计算轴的另一个偏差（上偏差）：
∵ Td ＝es-ei ∴ 0.030= es-0.002， 得：es=＋0.002＋0.030＝＋0.032
D）验算Xmax、 Ymax 是否满足条件 ∵ Xmax＝ES－ei＝＋0.046－（＋0.002）＝＋0.044
∴ Xmax符合要求。
∵ Ymax＝EI－es＝0－（＋0.032）＝－0.032，符合要求。 ∴轴的配合代号为： Ф60k7（ ），
配 合 的 基 本 尺 寸 = 60mm ， [Ymax]= -0.032 ， [Xmax]=+0.046
解： 1. 计算配合公差允许值： [ Tf ]＝│[ Xmax]－[Ymax]│
＝│－0.032－（＋0.046）│ ＝0.078 mm
6
2.确定孔和轴的公差等级
Tf＝TD＋Td≤[Tf] （1）
则：选用配合公差＝0.033＋0.021
＝0.054≤0.055 满足公式（1）
3.确定孔和轴的配合代号
ⅰ）确定孔的公差带代号
采用基孔制，则孔的公差带代号为：
Ф25H8(
) +0.033 0
3
ⅱ）确定轴的公差带代号 A）确定轴的基本偏差：
间隙配合，根据Xmin确定轴的基本偏差 （上偏差）
∵ Xmin = EI－es ≥ [Xmin ] ∴ es ≤ EI－ [Xmin ]
11
B）确定轴的另一个偏差 ∵ Td＝es－ei ∴ es ＝ ei＋Td ＝+0.009+0.016
＝ +0.025 验算： ∵ Xmax＝ ES-ei ＝ +0.025－（+0.009）
＝＋0.016 ∵Ymax＝EI-es＝0－（＋0.025）＝-0.025 ∴符合题意，选用合适。 轴的公差带代号为：Ф50m6（ ）
Tf ＝│Xmax－ Xmin│
＝ │＋0.075－（＋0.020）│ ＝0.055 mm
2
2.确定孔和轴的公差等级
你先记住孔的公差等级大于 等于轴的公差等级
Tf＝TD＋Td≤[Tf] （1）
查表1-8得：选孔比轴低一级公差的配合，故选：
孔公差为：IT8＝0.033，
轴公差为：IT7＝0.021
