线切割工艺流程

线 切 割 设 备 操 作 规 程

编制：解震 审核：徐敏波 批准：郭彬

一、设备操作前的准备

1、 打开循环水阀，对加工工件进行冷却，尽量降低加工工件温度，避免切割丝在加工工件时断裂，以保障人员安全。

2、 确认循环水水量充足，水位在水标刻度值的2/3以上。

3、 确认润滑油杯油位在2/3刻度以上，设备运行前应将油杯手柄操作5~8次保证润滑良好。

4、 电源柜中的电源总开关及各控制开关处于“ON”状态，此时电源指示灯亮。

二、 设备的操作

1、 操作面板的认识（如右图）

A、各指示灯及开关仪表介绍：【红色急停按钮】无论何时按压此按钮，设备就会立即停止。【运丝启停】按运丝启停ON、OFF钮后，运丝电机启动、停止运转。【水泵启停】在运丝电机运转后，按水泵启停ON、OFF钮后，水泵启动、停止运转。【脉冲电源启停按钮】在运丝电机运转后，按脉冲电源启停ON、OFF钮，接通脉冲电源输出回路，此后只要在电脑控制界面启动、停止脉冲电源，机床就开始、停止火花放电。【脉冲宽度选择拨码开关】共有9项可供选择，其数值越大，输出的脉冲宽度越宽。【脉冲间隔选择拨码开关】共有9项可供选择，其数值越大，输出的脉冲间隔越大，电流越小，比较适合切割高厚度的零件。【脉冲电源选择开关】控制面板上共有电流选择开关8个，操作者可按需要选择开关的数量。【电流表】用来指示切割零件时的电流值及切割稳定度。【电压表】用来指示切割零件时的加工电压 线 切 割 设 备 操 作 规 程

编制：解震 审核： 批准： 三、设备的关机

1、操作【脉冲电源启停】按钮，使机床停止火花放电；

线切割加工工艺流程

《线切割加工工艺流程》

线切割加工，又称电火花加工，是一种利用电脉冲的高温放电来切割导电材料的加工方法。它可以用于加工金属、合金和其他导电材料，被广泛应用于模具制造、航空航天、汽车制造等行业。

线切割加工的工艺流程主要包括以下几个步骤：

1. 设计加工图纸：首先需要根据产品的设计要求和加工规范，制定加工图纸。这包括确定加工尺寸、材料要求、加工精度等参数。

2. 材料准备：选用适合的导电材料，如钢、铝合金等，并确保材料表面光洁度和平整度，以便进行有效的放电切割。

3. 加工设备准备：准备线切割加工设备，包括电脉冲放电机、电极、高压电源等设备，确保设备正常运转。

4. 加工工艺参数设置：根据加工图纸和材料要求，设定好放电参数，包括放电电流、放电时间、放电频率等，以保证加工质量。

5. 加工操作：将工件安装在线切割加工设备上，进行加工操作。通过电脉冲放电，使电极和工件之间产生高温等离子放电，熔化材料并形成微观的放电坑，从而实现切割目的。

6. 加工检验：完成加工后，进行工件的质量检验。检查加工尺寸、表面质量、平整度等，以确保产品符合设计要求。

7. 后续处理：根据需要，对加工后的工件进行后续处理，如去毛刺、抛光、表面处理等，以提高工件的质量。

通过以上步骤，线切割加工可以实现高精度、高效率的切割加工，适用于各种复杂形状的工件加工。在现代制造业中，它已成为重要的加工工艺之一。

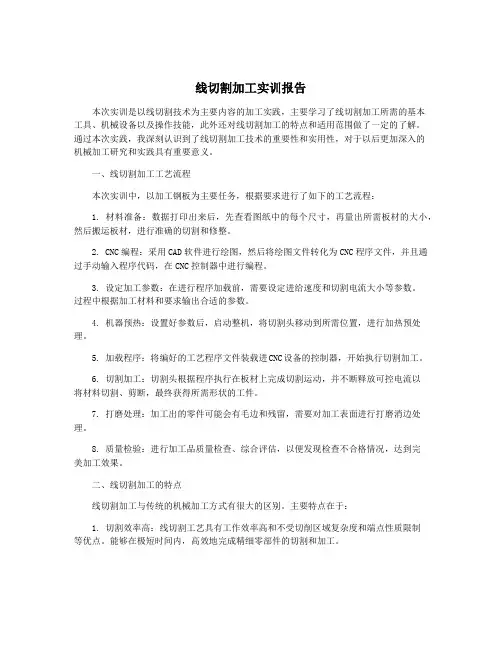

线切割加工实训报告

本次实训是以线切割技术为主要内容的加工实践，主要学习了线切割加工所需的基本工具、机械设备以及操作技能，此外还对线切割加工的特点和适用范围做了一定的了解。通过本次实践，我深刻认识到了线切割加工技术的重要性和实用性，对于以后更加深入的机械加工研究和实践具有重要意义。

一、线切割加工工艺流程

本次实训中，以加工钢板为主要任务，根据要求进行了如下的工艺流程：

1. 材料准备：数据打印出来后，先查看图纸中的每个尺寸，再量出所需板材的大小，然后搬运板材，进行准确的切割和修整。

2. CNC编程：采用CAD软件进行绘图，然后将绘图文件转化为CNC程序文件，并且通过手动输入程序代码，在CNC控制器中进行编程。

3. 设定加工参数：在进行程序加载前，需要设定进给速度和切割电流大小等参数。过程中根据加工材料和要求输出合适的参数。

4. 机器预热：设置好参数后，启动整机，将切割头移动到所需位置，进行加热预处理。

5. 加载程序：将编好的工艺程序文件装载进CNC设备的控制器，开始执行切割加工。

6. 切割加工：切割头根据程序执行在板材上完成切割运动，并不断释放可控电流以将材料切割、剪断，最终获得所需形状的工件。

7. 打磨处理：加工出的零件可能会有毛边和残留，需要对加工表面进行打磨消边处理。

8. 质量检验：进行加工品质量检查、综合评估，以便发现检查不合格情况，达到完美加工效果。

二、线切割加工的特点

线切割加工与传统的机械加工方式有很大的区别。主要特点在于：

1. 切割效率高：线切割工艺具有工作效率高和不受切削区域复杂度和端点性质限制等优点。能够在极短时间内，高效地完成精细零部件的切割和加工。 2. 切割精度高：线切割工艺利用高速摆动的线电极将金属板材加热至液态，在预设路径下实现无接触式的加工切割。这种精细加工过程能够完全满足对工件的切割精度的要求。

线切割作业流程

线切割作业流程是一种常见的金属加工方法，主要用于将金属材料按照一定的几何形状进行切割。下面是一份关于线切割作业流程的详细介绍：

1. 设计制定：首先，根据客户的要求，制定所需切割零件的设计图纸。在图纸中标注出要切割的轮廓和孔洞位置等信息。

2. 材料准备：准备所需切割的金属材料。根据材料的类型和厚度决定线切割使用的设备和工艺参数。

3. 设备准备：准备线切割机床和相应的切割电极。检查设备的运行状况，确认设备的工作台面平整、清洁，并确保设备的工作电源稳定。

4. 电解液准备：根据工艺要求，准备好适合线切割的电解液。将电解液倒入设备的电解液槽中，并确保液面在规定范围内。

5. 固定材料：将需要切割的金属材料固定在线切割机床的工作台上，使用专用的夹具或磁性吸盘等方式固定好材料。

6. 参数设置：根据材料的类型和厚度等因素，设定切割的工艺参数，包括放电电流、电压、脉冲宽度和脉冲间隔等。

7. 进行切割：将设定好的工艺参数输入线切割机床，启动设备进行切割操作。通过电解液的作用，电极在材料上进行脉冲放电，使材料发生局部熔化和氧化，实现切割。

8. 监控过程：在切割过程中，对设备、工艺参数和切割质量进行监控。及时调整工艺参数，确保切割孔洞和轮廓的准确度和质量。

9. 切割完成：当所有零件的切割工作完成后，停止设备的运行。检查切割面的质量和精度，对切割后的材料进行清洗和处理。

10. 清洁维护：在作业完成后，对线切割机床进行清洁和维护。清除设备上的金属屑、电解液和其他杂质，保持设备的正常运行。

以上就是线切割作业流程的一个简要介绍。在实际作业中，还需要根据具体情况进行调整和改进，以确保切割质量和效率的提高。线切割作业流程是一种常见的金属加工方法，主要用于将金属材料按照一定的几何形状进行切割。下面将详细介绍线切割作业流程的更多内容。

11. 设计制定：在设计制定切割零件的工艺流程时，需要考虑到材料的特性、厚度以及切割的精度要求等因素。选择合适的切割机床和电解液，并绘制准确且清晰的切割图纸。要注意标注切割轮廓、孔洞位置和尺寸等关键信息，以确保准确的切割结果。
