抛石挤淤专项施工方案

重庆江津至贵州习水高速公路（重庆境）工程 【目录】

I

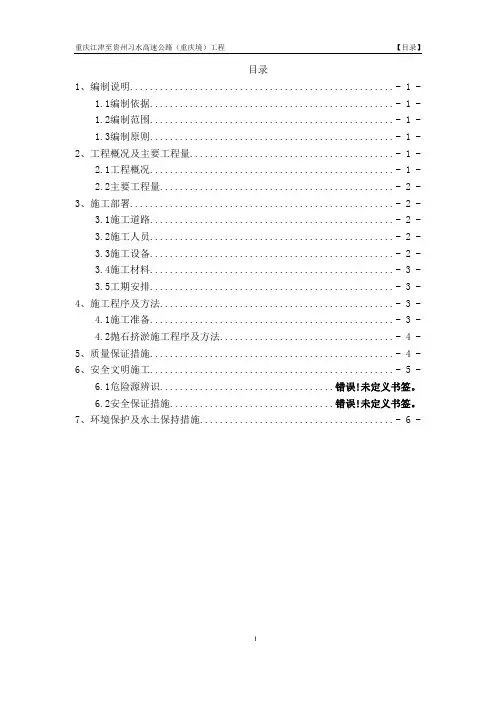

目录

1、编制说明..................................................... - 1 -

1.1编制依据................................................. - 1 -

1.2编制范围................................................. - 1 -

1.3编制原则................................................. - 1 -

2、工程概况及主要工程量......................................... - 1 -

2.1工程概况................................................. - 1 -

2.2主要工程量............................................... - 2 -

3、施工部署..................................................... - 2 -

3.1施工道路................................................. - 2 -

3.2施工人员................................................. - 2 -

3.3施工设备................................................. - 2 -

3.4施工材料................................................. - 3 -

1 纵五路抛石挤淤施工方案

一、 工程概况：

纵五路线路K0+480～K0＋560设计为填方区，平均填方高度约10米左右，该段原地表为一口鱼塘，对其进行探坑量测，其淤泥深达约4米右左。为保证路基稳定在2008年3月19日上午，建设单位、监理单位、设计单位、跟踪审计单位、地勘单位及施工单位共同对现场进行实地踏勘，由设计现场确定了此段路基进行抛石挤淤处理。

二、 施工程序示意：

整修便道 挖沟排水

抛大块石 挖机作业并碾压 再抛大块石 挖机碾压挤淤至线外 循环抛大块石至设计图要求并重型压路机碾压后在其顶面铺设50cm 碎石反滤层。

三、 材料及试验：

本工程用的所有块石、片石、碎石都必须经过航搏质检公司，且监理在场的情况下抽样合格后才能用于工程。凡检验不合格者，应立即清退出场。用于本工程的材料，必须随时接受监理工程师的抽样复查。

1、碎石：采用5~60mm碎石。其压碎指标≤5%，对所用的石料在使用前必须经检测合格。

2、块石：最短边尺寸不小于30cm，抗压强度大于20Mpa。

四、 施工方法：

按设计图要求须测量放线，确定其抛石范围并经业主或监理工程 2 师现场检查界线。开挖施工便道至K0+520处，根据现场情况抛石挤淤从线路右侧往左侧施工，先在K0+520往鱼塘方向抛大块石，经挖机配合逐步往左右施工，每层抛石后挖机碾压数遍并经重型压路机碾压把淤泥尽量往左侧挤压至基本稳定。当抛石高度达到鱼塘淤泥面上1米并抛石范围在设计要求及会议纪要要求时，在其上面铺设上一层厚50cm碎石反滤层。

重庆庆华建设工程有限公司

纵五路项目部

2008年3月21日

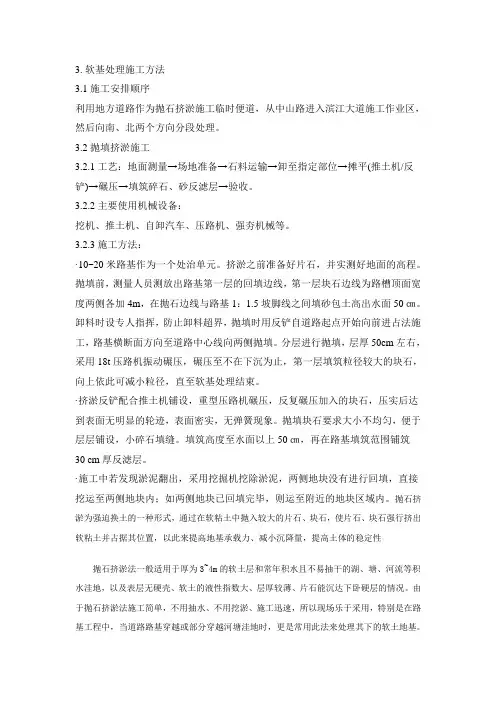

3. 软基处理施工方法

3.1 施工安排顺序

利用地方道路作为抛石挤淤施工临时便道，从中山路进入滨江大道施工作业区，然后向南、北两个方向分段处理。

3.2 抛填挤淤施工

3.2.1工艺：地面测量→场地准备→石料运输→卸至指定部位→摊平(推土机/反铲)→碾压→填筑碎石、砂反滤层→验收。

3.2.2主要使用机械设备：

挖机、推土机、自卸汽车、压路机、强夯机械等。

3.2.3 施工方法：

·10~20米路基作为一个处治单元。挤淤之前准备好片石，并实测好地面的高程。抛填前，测量人员测放出路基第一层的回填边线，第一层块石边线为路槽顶面宽度两侧各加4m，在抛石边线与路基1：1.5坡脚线之间填砂包土高出水面50㎝。卸料时设专人指挥，防止卸料超界，抛填时用反铲自道路起点开始向前进占法施工，路基横断面方向至道路中心线向两侧抛填。分层进行抛填，层厚50cm左右，采用18t压路机振动碾压，碾压至不在下沉为止，第一层填筑粒径较大的块石，向上依此可减小粒径，直至软基处理结束。

·挤淤反铲配合推土机铺设，重型压路机碾压，反复碾压加入的块石，压实后达到表面无明显的轮迹，表面密实，无弹簧现象。抛填块石要求大小不均匀，便于层层铺设，小碎石填缝。填筑高度至水面以上50㎝，再在路基填筑范围铺筑30 cm 厚反滤层。

·施工中若发现淤泥翻出，采用挖掘机挖除淤泥，两侧地块没有进行回填，直接挖运至两侧地块内；如两侧地块已回填完毕，则运至附近的地块区域内。抛石挤淤为强迫换土的一种形式，通过在软粘土中抛入较大的片石、块石，使片石、块石强行挤出软粘土并占据其位置，以此来提高地基承载力、减小沉降量，提高土体的稳定性

抛石挤淤法一般适用于厚为3~4m的软土层和常年积水且不易抽干的湖、塘、河流等积水洼地，以及表层无硬壳、软土的液性指数大、层厚较薄、片石能沉达下卧硬层的情况。由于抛石挤淤法施工简单，不用抽水、不用挖淤、施工迅速，所以现场乐于采用，特别是在路基工程中，当道路路基穿越或部分穿越河塘洼地时，更是常用此法来处理其下的软土地基。 抛石挤淤法施工时，抛石顺序应自路堤中部开始，然后逐次向两旁展开，使淤泥向两侧挤出。当抛入的片石露出水面后，用重锤夯实或用压路机等机械碾压密实，然后在其上铺设反滤层再行填土。当下卧岩层面具有明显的横向坡度时，抛石应从下卧层高的一侧向低的一侧扩展，并且在低的一侧适当高度范围内多抛填一些，以增加其稳定性。

- - 1 - -

抛

石

挤

淤

施

工

方

案

- - 2 - -

一、 施工工艺框图

报验

合格

报验

合格

报验

合格

施放中、边线

地表清理

污水泵排水

清理淤泥 购买块石

铺30cm砂砾石 片石试验

抛填片石 不合格

≥20T碾压 不合格

进行路基填筑 不合格 碾压

- - 3 - -

四、施工方法

1、施工流程图

整修便道→基坑开挖→基坑报检→机械抛石→整平→碾压→再机械抛石→碾压→循环作业至设计标高→铺30cm砂砾层→路基填筑。

2、主要材料的选定

抛石用料为当地所产的块石。为使挤淤效果明显，抛石后均匀，将石料粒径控制在不小于30cm范围，且粒径小于30cm的片石含量不得超过20%。在抛石施工前，先将片石进行强度试验，达到规范及设计要求方可使用。

3、测量放样

按淤泥实际范围要求须测量放线，确定其抛石范围并经业主或监理工程师现场检查界线。

淤泥处理前，测量放样出沟底施工坡脚范围，结合现场情况处理的现状，包括平面几何尺寸和相应高程点，绘制出淤泥处理范围的地形平面图，报监理工程师核查、签认后作为工程量计算的依据。

4、地表的清理

抛石之前，抛填范围内的杂土、有机土、建筑垃圾、树根、树墩等表层土要用挖掘机清除，并用人工配合清理。应清除全部土层，并经监理工程师认可才能进行下一步施工。
