第一部分数字图像处理实验一图像的点运算实验1．１直方图一.实验目的１.熟悉mａtlab图像处理工具箱及直方图函数的使用;２.理解和掌握直方图原理和方法；二．实验设备１.ＰＣ机一台;2.软件ｍatlab。
三.程序设计在matlab环境中,程序首先读取图像，然后调用直方图函数，设置相关参数，再输出处理后的图像。
I=ｉmｒeａd（'ｃameraｍan.tif’);%读取图像suｂpｌｏｔ(１,2,1），ｉmsｈow(Ｉ) %输出图像titlｅ(’原始图像'） %在原始图像中加标题subplot（1，2,2),iｍhiｓｔ(I) ％输出原图直方图tiｔle('原始图像直方图'） %在原图直方图上加标题四．实验步骤１。
启动mａtlab双击桌面matlab图标启动maｔlab环境;2。
在matlab命令窗口中输入相应程序。
书写程序时,首先读取图像,一般调用matlab自带的图像,如:cameraｍan图像;再调用相应的直方图函数，设置参数;最后输出处理后的图像;３.浏览源程序并理解含义；4.运行,观察显示结果;5．结束运行，退出;五．实验结果观察图像matlａb环境下的直方图分布.(ａ）原始图像(b)原始图像直方图六．实验报告要求1、给出实验原理过程及实现代码;2、输入一幅灰度图像,给出其灰度直方图结果,并进行灰度直方图分布原理分析。
实验1.2 灰度均衡一.实验目的1．熟悉matlａｂ图像处理工具箱中灰度均衡函数的使用；2.理解和掌握灰度均衡原理和实现方法;二.实验设备1.PC机一台;2．软件mａtlab；三.程序设计在ｍaｔｌab环境中，程序首先读取图像,然后调用灰度均衡函数，设置相关参数，再输出处理后的图像.I=iｍｒｅad（'cameraman.ｔif’)；%读取图像subplｏｔ(2，2,1）,imshow（I) %输出图像title(’原始图像’) %在原始图像中加标题subplot(2，2,3),ｉmｈｉst(I) %输出原图直方图titｌｅ(’原始图像直方图’) %在原图直方图上加标题ａ＝histeｑ（I，2５6); %直方图均衡化，灰度级为２５６sｕｂｐlot（2,２,２),imshoｗ(a) %输出均衡化后图像title(’均衡化后图像’） %在均衡化后图像中加标题subｐlｏt(2,2，4),iｍhiｓt(a) ％输出均衡化后直方图ｔitｌe（'均衡化后图像直方图’）％在均衡化后直方图上加标题四．实验步骤１。
《数字图像处理实验报告》实验一图像的增强一.实验目的1.熟悉图像在MATLAB下的读写、输出；2.熟悉直方图；3.熟悉图像的线性指数等；4.熟悉图像的算术运算和几何变换。
二.实验仪器计算机、MATLAB软件三.实验原理图像增强是指根据特定的需要突出图像中的重要信息，同时减弱或去除不需要的信息。
从不同的途径获取的图像，通过进行适当的增强处理，可以将原本模糊不清甚至根本无法分辨的原始图像处理成清晰的富含大量有用信息的可使用图像。
其基本原理是：对一幅图像的灰度直方图，经过一定的变换之后，使其成为均匀或基本均匀的，即使得分布在每一个灰度等级上的像素个数．f=H等或基本相等。
此方法是典刑的图像空间域技术处理，但是由于灰度直方图只是近似的概率密度函数，因此，当用离散的灰度等级做变换时，很难得到完全平坦均匀的结果。
频率域增强技术频率域增强是首先将图像从空间与变换到频域，然后进行各种各样的处理，再将所得到的结果进行反变换，从而达到图像处理的目的。
常用的变换方法有傅里叶变换、DCT变换、沃尔什-哈达玛变换、小波变换等。
假定原图像为f(x，y)，经傅立叶变换为F(u，v)。
频率域增强就是选择合适的滤波器H(u,v)对F(u,v)的频谱成分进行处理，然后经逆傅立叶变换得到增强的图像。
四.实验内容及步骤1.图像在MATLAB下的读写、输出；实验过程：>> I = imread('F:\image\');figure;imshow(I);title('Original Image');text(size(I,2),size(I,1)+15, ...'', ...'FontSize',7,'HorizontalAlignment','right');Warning: Image is too big to fit on screen; displaying at 25% > In imuitools\private\initSize at 86In imshow at 1962.给定函数的累积直方图。

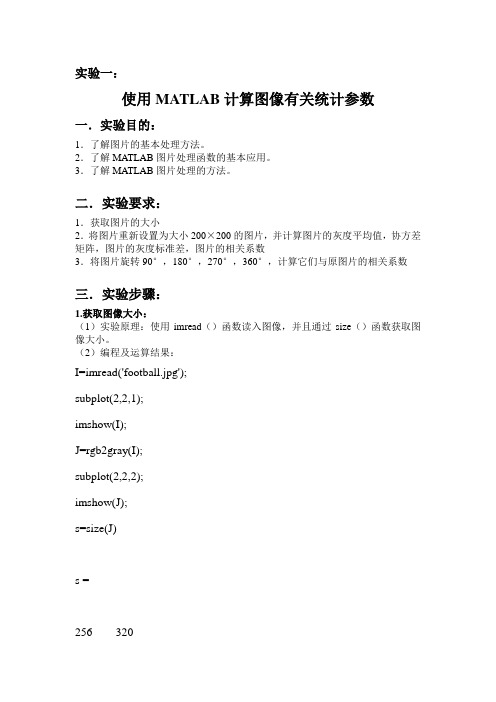

实验一：使用MATLAB计算图像有关统计参数一．实验目的：1．了解图片的基本处理方法。
2．了解MATLAB图片处理函数的基本应用。
3．了解MATLAB图片处理的方法。
二．实验要求：1．获取图片的大小2．将图片重新设置为大小200×200的图片，并计算图片的灰度平均值，协方差矩阵，图片的灰度标准差，图片的相关系数3．将图片旋转90°，180°，270°，360°，计算它们与原图片的相关系数三．实验步骤：1.获取图像大小：（1）实验原理：使用imread（）函数读入图像，并且通过size（）函数获取图像大小。
（2）编程及运算结果：I=imread('football.jpg');subplot(2,2,1);imshow(I);J=rgb2gray(I);subplot(2,2,2);imshow(J);s=size(J)s =256 320（3）处理结果图像截图：获取图像灰度化图像2. 将图像重新设置大小为200×200，并输出图像（1）实验原理：调用imresize函数重新设置图像大小。
（2）编程如下：I=imread('football.jpg');subplot(2,2,1);imshow(I);J=rgb2gray(I);subplot(2,2,2);imshow(J);B=imresize(J,[200,200],'nearest');subplot(2,2,3);imshow(B);（3）处理或图像截图：3. 计算图像的灰度平均值，协方差矩阵，图像的灰度标准差，图像的相关系数(1)实验原理：分别调用meam2()函数、cov（）函数、corr2（）函数以及std2（）函数计算灰度平均值，协方差等。
比较两幅图的相关性，因而读取另外一副图，做相同处理后使用corr2()函数。
（2）编程如下：ave=mean2(J)；ave =74.4516Cov(double(J))Cov=Sd=std2(double(J))Sd =37.1236P=imread('greens.jpg'); %读取另外一副图，灰度处理、重设大小。
数字图像处理(MATLAB版)实验指导书(试用版)湖北师范学院教育信息与技术学院2009年4月试行目录实验一、数字图像获取和格式转换 2 实验二、图像亮度变换和空间滤波 6 实验三、频域处理7 实验四、图像复原9 实验五、彩色图像处理10 实验六、图像压缩11 实验七、图像分割13 教材与参考文献14《数字图像处理》实验指导书实验一、数字图像获取和格式转换一、实验目的1掌握使用扫描仪、数码相机、数码摄像级机、电脑摄像头等数字化设备以及计算机获取数字图像的方法；2修改图像的存储格式；并比较不同压缩格式图像的数据量的大小。
二、实验原理数字图像获取设备的主要性能指标有x、y方向的分辨率、色彩分辨率（色彩位数）、扫描幅面和接口方式等。
各类设备都标明了它的光学分辨率和最大分辨率。
分辨率的单位是dpi，dpi是英文Dot Per Inch的缩写，意思是每英寸的像素点数。
扫描仪扫描图像的步骤是:首先将欲扫描的原稿正面朝下铺在扫描仪的玻璃板上，原稿可以是文字稿件或者图纸照片；然后启动扫描仪驱动程序后，安装在扫描仪内部的可移动光源开始扫描原稿。
为了均匀照亮稿件，扫描仪光源为长条形，并沿y方向扫过整个原稿；照射到原稿上的光线经反射后穿过一个很窄的缝隙，形成沿x方向的光带，又经过一组反光镜，由光学透镜聚焦并进入分光镜，经过棱镜和红绿蓝三色滤色镜得到的RGB三条彩色光带分别照到各自的CCD上，CCD将RGB光带转变为模拟电子信号，此信号又被A/D变换器转变为数字电子信号。
至此，反映原稿图像的光信号转变为计算机能够接受的二进制数字电子信号，最后通过串行或者并行等接口送至计算机。
扫描仪每扫一行就得到原稿x方向一行的图像信息，随着沿y方向的移动，在计算机内部逐步形成原稿的全图。
扫描仪工作原理见图1.1。
图1.1扫描仪的工作原理在扫描仪的工作过程中，有两个元件起到了关键的作用。
一个是CCD，它将光信号转换成为电信号；另一个是A/D变换器，它将模拟电信号变为数字电信号。
第一部分数字图像处理实验一图像的点运算实验1.1 直方图一．实验目的1．熟悉matlab图像处理工具箱及直方图函数的使用；2．理解和掌握直方图原理和方法；二．实验设备1.PC机一台；2.软件matlab。
三．程序设计在matlab环境中，程序首先读取图像，然后调用直方图函数，设置相关参数，再输出处理后的图像。
I=imread('cameraman.tif');%读取图像subplot(1,2,1),imshow(I) %输出图像title('原始图像') %在原始图像中加标题subplot(1,2,2),imhist(I) %输出原图直方图title('原始图像直方图') %在原图直方图上加标题四．实验步骤1. 启动matlab双击桌面matlab图标启动matlab环境；2. 在matlab命令窗口中输入相应程序。
书写程序时，首先读取图像，一般调用matlab自带的图像，如:cameraman图像；再调用相应的直方图函数，设置参数；最后输出处理后的图像；3．浏览源程序并理解含义；4．运行，观察显示结果；5．结束运行，退出；五．实验结果观察图像matlab环境下的直方图分布。
(a)原始图像 (b)原始图像直方图六．实验报告要求1、给出实验原理过程及实现代码；2、输入一幅灰度图像，给出其灰度直方图结果，并进行灰度直方图分布原理分析。
实验1.2 灰度均衡一．实验目的1．熟悉matlab图像处理工具箱中灰度均衡函数的使用；2．理解和掌握灰度均衡原理和实现方法；二．实验设备1.PC机一台；2.软件matlab；三．程序设计在matlab环境中，程序首先读取图像，然后调用灰度均衡函数，设置相关参数，再输出处理后的图像。
I=imread('cameraman.tif');%读取图像subplot(2,2,1),imshow(I) %输出图像title('原始图像') %在原始图像中加标题subplot(2,2,3),imhist(I) %输出原图直方图title('原始图像直方图') %在原图直方图上加标题a=histeq(I,256); %直方图均衡化，灰度级为256subplot(2,2,2),imshow(a) %输出均衡化后图像title('均衡化后图像') %在均衡化后图像中加标题subplot(2,2,4),imhist(a) %输出均衡化后直方图title('均衡化后图像直方图') %在均衡化后直方图上加标题四．实验步骤1. 启动matlab双击桌面matlab图标启动matlab环境；2. 在matlab命令窗口中输入相应程序。

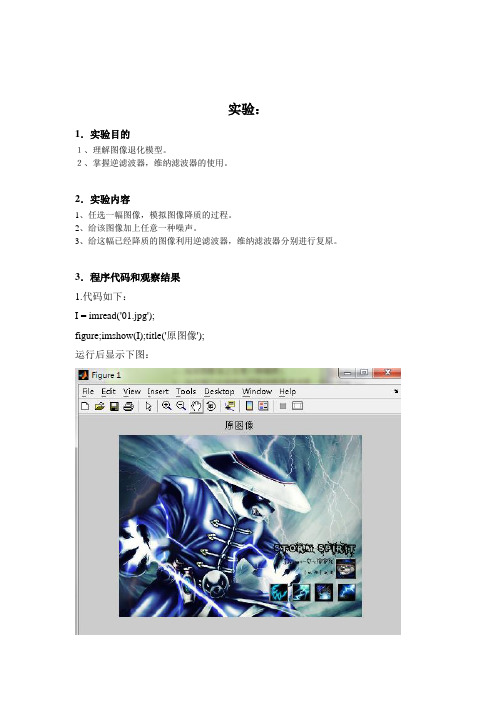

实验：1．实验目的１、理解图像退化模型。
２、掌握逆滤波器，维纳滤波器的使用。
2．实验内容1、任选一幅图像，模拟图像降质的过程。
2、给该图像加上任意一种噪声。
3、给这幅已经降质的图像利用逆滤波器，维纳滤波器分别进行复原。
3．程序代码和观察结果1.代码如下：I = imread('01.jpg');figure;imshow(I);title('原图像');运行后显示下图：对图像进行降质处理：PSF=fspecial('motion',40,75);MF=imfilter(I,PSF,'circular');noise=imnoise(zeros(size(I)),'gaussian',0,0.001);MFN=imadd(MF,im2uint8(noise));figure(2);imshow(MFN,[]);title('运动模糊图像');figure(2);imshow(MFN,[]);title('运动模糊图像')运行结果如下图：2.给图像加上噪声：模拟给原图加上高斯噪声：J = imnoise(I,'gaussian',0.02);imshow(J); title('高斯噪声后的图像');运行结果如下：3.1逆滤波处理：NSR=sum(noise(:).^2)/sum(MFN(:).^2);figure(3);imshow(deconvwnr(MFN,PSF,NSR),[]);title('逆滤波复原');运行结果如下：3.2 维纳滤波复原处理：imshow(deconvwnr(MFN,PSF,NSR),[]);title('维纳滤波复原');。
《数字图像处理》实验报告学院：专业：班级：姓名：学号：实验一实验名称：图像增强实验目的：1.熟悉图像在Matlab下的读入，输出及显示；2.熟悉直方图均衡化；3.熟悉图像的线性指数等；4.熟悉图像的算术运算及几何变换.实验仪器：计算机，Matlab软件实验原理：图像增强是为了使受到噪声等污染图像在视觉感知或某种准则下尽量的恢复到原始图像的水平之外，还需要有目的性地加强图像中的某些信息而抑制另一些信息，以便更好地利用图像。
图像增强分频域处理和空间域处理，这里主要用空间域的方法进行增强。
空间域的增强主要有：灰度变换和图像的空间滤波。
图像的直方图实际上就是图像的各像素点强度概率密度分布图，是一幅图像所有像素集合的最基本统计规律，均衡化是指在每个灰度级上都有相同的像素点过程。
实验内容如下：I=imread('E:\cs.jpg');%读取图像subplot(2,2,1),imshow(I),title('源图像')J=rgb2gray(I)%灰度处理subplot(2,2,2),imshow(J) %输出图像title('灰度图像') %在原始图像中加标题subplot(2,2,3),imhist(J) %输出原图直方图title('原始图像直方图')0100200几何运算：I=imread('E:\cs.jpg');%subplot(1,2,1),imshow(I); theta = 30;K = imrotate(I,theta); subplot(1,2,2),imshow(K)对数运算：I=imread('E:\dog.jpg');subplot(2,2,1),imshow(I),title('源图像') J=rgb2gray(I)%灰度处理subplot(2,2,2),imshow(J),title('灰度变换后图像') J1=log(1+double(J));subplot(2,2,3),imshow(J1,[]),title('对数变换后') 指数运算:I=imread('E:\dog.jpg'); f=double(I); g=(2^2*(f-1))-1 f=uint8(f); g=uint8(g);subplot(1,2,1);subimage(f),title('变换一') subplot(1,2,2);subimage(g),title('变换二')加法运算：clc;clear all;close all; i = imread('E:\dog.jpg');j = imnoise(i,'gaussian',0,0.02);subplot(1,3,1),imshow(i),title('图一') subplot(1,3,2),imshow(j),title('图二') k=zeros(242,308); for p=1:100j = imnoise(i,'gaussian',0,0.02); j1 = im2double(j); k = k + j1; end k=k/100;subplot(1,3,3),imshow(k),title('图三')变换一200400600100200300400500变换二200400600100200300400500实验二实验名称：图像变换实验目的：（1）进一步对matlab的了解和使用；（2）学习如何在matlab中对数字图像的处理；实验原理：图像和其他信号一样，既能在空间域处理，也能在频率域处理。
实验一用MATLAB实现图像的傅里叶变换1. 目的（1）掌握二维傅里叶变换的原理。
（2）掌握二维傅里叶变换的性质。
2. 任务（1）选择一幅灰度图像，对其进行离散傅立叶变换，观察其离散傅立叶的频谱。
（2）通过零填充改变图像的大小，对其进行离散傅立叶变换，观察其离散傅立叶的频谱，分析零填充对傅里叶变换频率分辨率的影响。
（3）对选取的灰度图像进行离散傅里叶变换，并将频谱的零频率部分由左上角平移到频谱中心，观察并分析频谱中各频率成分的分布。
（4）对选取的灰度图像旋转一定的角度，观察并分析灰度图像傅里叶频谱和旋转后图像的傅里叶频谱之间的对应关系。
3. 思考题举例说明二维傅里叶变换的应用。
答：傅立叶变换是一种非常有用的积分变换，它能把时域信息变换到频域信息进行处理。
这里我们主要讲二维傅立叶变换在图像处理中的应用。
4. 实验结果：实验二用MATLAB实现图像增强1. 目的（1）掌握图像增强的基本原理。
（2）掌握常用的图像增强技术。
（1）选择一幅直方图不均匀的灰度图像，对该图像做直方图均衡化处理，观察并分析直方图均衡化前、后图像以及它们的灰度直方图的变化。
（2）选择一幅灰度图像，利用邻域平均法对它进行滤波，观察并分析滤波器的大小对滤波结果的影响。
（3）选择一幅灰度图像，对它添加椒盐噪声，然后分别利用邻域平均和中值滤波对该图像进行滤波，比较这两种滤波器的滤波效果。
（4）选择一幅灰度图像，分别利用拉普拉斯滤波器和sobel滤波器对该图像进行锐化，比较这两种滤波器的锐化效果。
3. 思考题直方图均衡化处理的主要步骤是什么？答：直方图均衡化的基本思想是把原始图的直方图变换为均匀分布的形式，这样就增加了象素灰度值的动态范围从而可达到增强图像整体对比度的效果。
设原始图像在(x，y)处的灰度为f，而改变后的图像为g，则对图像增强的方法可表述为将在(x，y)处的灰度f映射为g。
在灰度直方图均衡化处理中对图像的映射函数可定义为:g = EQ (f)，这个映射函数EQ(f)必须满足两个条件(其中L为图像的灰度级数): (1)EQ(f)在0≤f≤L-1范围内是一个单值单增函数。
一、实验目的与要求1. 目的通过本实验，使学生了解数字图像处理的基本概念、方法和算法，掌握MATLAB 软件在图像处理方面的应用，提高学生分析问题和解决问题的能力。
2. 要求（1）熟悉MATLAB软件的基本操作。
（2）了解数字图像处理的基本概念和常用算法。
（3）能够运用MATLAB实现图像处理的基本操作和算法。
二、实验内容与步骤1. 实验内容（1）图像读取与显示。
（2）图像的基本运算（如加、减、乘、除等）。
（3）图像的滤波处理。
（4）图像的边缘检测。
（5）图像的分割与标记。
2. 实验步骤（1）打开MATLAB软件，新建一个脚本文件。
（2）导入所需图像，使用imread()函数读取图像，使用imshow()函数显示图像。
（3）进行图像的基本运算，如加、减、乘、除等，使用imadd()、imsub()、imdiv()、imconcat()等函数。
（4）对图像进行滤波处理，如使用均值滤波、中值滤波等，使用imfilter()函数。
（5）进行图像的边缘检测，如使用Sobel算子、Canny算子等，使用edge()函数。
（6）对图像进行分割与标记，如使用区域生长、阈值分割等方法，使用watershed()函数。
（7）对实验结果进行分析和讨论，总结实验心得。
三、实验注意事项1. 严格遵循实验步骤，确保实验的正确进行。
2. 合理选择参数，如滤波器的尺寸、阈值等。
3. 注意图像数据类型的转换，如浮点型、整型等。
4. 保持实验环境的整洁，避免误操作。
四、实验评价1. 评价内容（1）实验步骤的完整性。
（2）实验结果的正确性。
2. 评价标准（1）实验步骤完整，得分20分。
（2）实验结果正确，得分30分。
总分100分。
五、实验拓展1. 研究不同滤波器对图像滤波效果的影响。
2. 尝试使用其他图像分割算法，如基于梯度的分割方法、聚类分割方法等。
3. 探索图像处理在其他领域的应用，如计算机视觉、医学影像处理等。
六、实验一：图像读取与显示1. 实验目的掌握MATLAB中图像的读取和显示方法，熟悉图像处理的基本界面。
数字图像处理实验指导书目录实验一 MATLAB数字图像处理初步实验二图像的代数运算实验三图像增强-空间滤波实验四图像分割3实验一 MATLAB数字图像处理初步一、实验目的与要求1．熟悉及掌握在MATLAB中能够处理哪些格式图像。
2．熟练掌握在MATLAB中如何读取图像。
3．掌握如何利用MATLAB来获取图像的大小、颜色、高度、宽度等等相关信息。
4．掌握如何在MATLAB中按照指定要求存储一幅图像的方法。
5．图像间如何转化。
二、实验原理及知识点1、数字图像的表示和类别一幅图像可以被定义为一个二维函数f(x,y),其中x和y是空间(平面)坐标，f 在任何坐标处(x,y)处的振幅称为图像在该点的亮度。
灰度是用来表示黑白图像亮度的一个术语，而彩色图像是由单个二维图像组合形成的。
例如，在RGB彩色系统中，一幅彩色图像是由三幅独立的分量图像(红、绿、蓝)组成的。
因此，许多为黑白图像处理开发的技术适用于彩色图像处理，方法是分别处理三副独立的分量图像即可。
图像关于x和y坐标以及振幅连续。
要将这样的一幅图像转化为数字形式，就要求数字化坐标和振幅。
将坐标值数字化成为取样；将振幅数字化成为量化。
采样和量化的过程如图1所示。
因此，当f的x、y分量和振幅都是有限且离散的量时，称该图像为数字图像。
作为MATLAB基本数据类型的数值数组本身十分适于表达图像，矩阵的元素和图像的像素之间有着十分自然的对应关系。
图1 图像的采样和量化根据图像数据矩阵解释方法的不同，MATLAB把其处理为4类：亮度图像(Intensity images)二值图像(Binary images)索引图像(Indexed images)RGB图像(RGB images)(1) 亮度图像一幅亮度图像是一个数据矩阵，其归一化的取值表示亮度。
若亮度图像的像素都是uint8类或uint16类，则它们的整数值范围分别是[0，255]和[0，65536]。
若图像是double 类，则像素取值就是浮点数。
数字图像处理实验指导书目录实验一MATLAB数字图像处理初步实验二图像的代数运算实验三图像增强-空间滤波实验四图像分割3实验一 MATLAB数字图像处理初步一、实验目的与要求1．熟悉及掌握在MATLAB中能够处理哪些格式图像。
2．熟练掌握在MATLAB中如何读取图像。
3．掌握如何利用MATLAB来获取图像的大小、颜色、高度、宽度等等相关信息。
4．掌握如何在MATLAB中按照指定要求存储一幅图像的方法。
5．图像间如何转化。
二、实验原理及知识点1、数字图像的表示和类别一幅图像可以被定义为一个二维函数f(x,y),其中x和y是空间(平面)坐标，f 在任何坐标处(x,y)处的振幅称为图像在该点的亮度。
灰度是用来表示黑白图像亮度的一个术语，而彩色图像是由单个二维图像组合形成的。
例如，在RGB彩色系统中，一幅彩色图像是由三幅独立的分量图像(红、绿、蓝)组成的。
因此，许多为黑白图像处理开发的技术适用于彩色图像处理，方法是分别处理三副独立的分量图像即可。
图像关于x和y坐标以及振幅连续。
要将这样的一幅图像转化为数字形式，就要求数字化坐标和振幅。
将坐标值数字化成为取样；将振幅数字化成为量化。
采样和量化的过程如图1所示。
因此，当f的x、y分量和振幅都是有限且离散的量时，称该图像为数字图像。
作为MATLAB基本数据类型的数值数组本身十分适于表达图像，矩阵的元素和图像的像素之间有着十分自然的对应关系。
图1 图像的采样和量化根据图像数据矩阵解释方法的不同，MA TLAB把其处理为4类：➢亮度图像(Intensity images)➢二值图像(Binary images)➢索引图像(Indexed images)➢RGB图像(RGB images)(1) 亮度图像一幅亮度图像是一个数据矩阵，其归一化的取值表示亮度。
若亮度图像的像素都是uint8类或uint16类，则它们的整数值范围分别是[0，255]和[0，65536]。
若图像是double类，则像素取值就是浮点数。
规定双精度型归一化亮度图像的取值范围是[0，1](2) 二值图像一幅二值图像是一个取值只有0和1的逻辑数组。
而一幅取值只包含0和1的uint8类数组，在MA TLAB中并不认为是二值图像。
使用logical函数可以把数值数组转化为二值数组或逻辑数组。
创建一个逻辑图像，其语法为：B=logical(A)其中，B是由0和1构成的数值数组。
要测试一个数组是否为逻辑数组，可以使用函数:islogical(c)若C是逻辑数组，则该函数返回1；否则，返回0。
(3) 索引图像索引颜色通常也称为映射颜色，在这种模式下，颜色都是预先定义的，并且可供选用的一组颜色也很有限，索引颜色的图像最多只能显示256种颜色。
一幅索引颜色图像在图像文件里定义，当打开该文件时，构成该图像具体颜色的索引值就被读入程序里，然后根据索引值找到最终的颜色。
(4) RGB图像一幅RGB图像就是彩色像素的一个M×N×3数组，其中每一个彩色相似点都是在特定空间位置的彩色图像相对应的红、绿、蓝三个分量。
按照惯例，形成一幅RGB彩色图像的三个图像常称为红、绿或蓝分量图像。
令fR，fG和fB分别代表三种RGB分量图像。
一幅RGB图像就利用cat(级联)操作将这些分量图像组合成彩色图像：rgb_image=cat(3,fR,fG,fB)在操作中，图像按顺序放置。
2、数据类和图像类型间的转化表1中列出了MATLAB和IPT为表示像素所支持的各种数据类。
表中的前8项称为数值数据类，第9项称为字符类，最后一项称为逻辑数据类。
工具箱中提供了执行必要缩放的函数(见表2)。
以在图像类和类型间进行转化。
表1-1 MATLAB和IPT支持数据类型表1-2格式转换函数下面给出读取、压缩、显示一幅图像的程序(%后面的语句属于标记语句，编程时可不用输入)I=imread(‘原图像名.tif’); % 读入原图像,tif格式whos I % 显示图像I的基本信息imshow(I) % 显示图像% 这种格式知识用于jpg格式，压缩存储图像，q是0-100之间的整数imfinfo lily.tifimwrite(I,'flower.jpg','quality',30);imwrite(I,'flower.bmp'); % 以位图（BMP）的格式存储图像% 显示多幅图像，其中n为图形窗口的号数figure(1 2 3), imshow('tif jpg bmp');gg=im2bw(I,0.6'); % 将图像转为二值图像figure, imshow(gg) % 显示二值图像三、实验内容及步骤1．利用imread( )函数读取一幅图像，假设其名为flower.tif，存入一个数组中；2．利用whos 命令提取该读入图像flower.tif的基本信息；3．利用imshow()函数来显示这幅图像；4．利用imfinfo函数来获取图像文件的压缩，颜色等等其他的详细信息；5．利用imwrite()函数来压缩这幅图象，将其保存为一幅压缩了像素的jpg文件,设为flower.jpg；语法：imwrite(原图像，新图像，‘quality’,q), q取0-100。
6．同样利用imwrite()函数将最初读入的tif图象另存为一幅bmp图像，设为flower.bmp。
7．用imread()读入图像：Lenna.jpg 和camema.jpg；8．用imfinfo()获取图像Lenna.jpg和camema.jpg 的大小；9．用figure,imshow()分别将Lenna.jpg和camema.jpg显示出来，观察两幅图像的质量。
10．用im2bw将一幅灰度图像转化为二值图像，并且用imshow显示出来观察图像的特征。
11．将每一步的函数执行语句拷贝下来，写入实验报告，并且将得到第3、9、10步得到的图像效果拷贝下来。
四、考核要点1、熟悉在MATLAB中如何读入图像、如何获取图像文件的相关信息、如何显示图像及保存图像等，熟悉相关的处理函数。
2、明确不同的图像文件格式，由于其具体的图像存储方式不同，所以文件的大小不同，因此当对同一幅图像来说，有相同的文件大小时，质量不同。
五、实验仪器与软件(1) PC计算机(2) MatLab软件/语言包括图像处理工具箱(Image Processing Toolbox)(3) 实验所需要的图片六、实验报告要求描述实验的基本步骤，用数据和图片给出各个步骤中取得的实验结果和源代码，并进行必要的讨论，必须包括原始图像及其计算/处理后的图像。
七、思考题(1) 简述MatLab软件的特点。
(2) MatLab软件可以支持哪些图像文件格式？(3) 说明函数imread 的用途格式以及各种格式所得到图像的性质。
(4) 为什么用I = imread(‘lena.bmp’) 命令得到的图像I 不可以进行算术运算？八、实验图像Fig.1 flower.tif Fig.2 elephant.jpgFig.3 Lenna.jpg Fig.4 camema.jpg第二图像基本运算一、实验目的1．了解图像的算术运算在数字图像处理中的初步应用。
2．体会图像算术运算处理的过程和处理前后图像的变化。
二、实验原理图像的代数运算是图像的标准算术操作的实现方法，是两幅输入图像之间进行的点对点的加、减、乘、除运算后得到输出图像的过程。
如果输入图像为A(x,y)和B(x,y)，输出图像为C(x,y)，则图像的代数运算有如下四种形式：C(x,y) = A(x,y) + B(x,y)C(x,y) = A(x,y) - B(x,y)C(x,y) = A(x,y) * B(x,y)C(x,y) = A(x,y) / B(x,y)图像的代数运算在图像处理中有着广泛的应用，它除了可以实现自身所需的算术操作，还能为许多复杂的图像处理提供准备。
例如，图像减法就可以用来检测同一场景或物体生产的两幅或多幅图像的误差。
使用MATLAB的基本算术符(+、-、*、/ 等)可以执行图像的算术操作，但是在此之前必须将图像转换为适合进行基本操作的双精度类型。
为了更方便地对图像进行操作，MATLAB图像处理工具箱包含了一个能够实现所有非稀疏数值数据的算术操作的函数集合。
下表列举了所有图像处理工具箱中的图像代数运算函数。
表2-1 图像处理工具箱中的代数运算函数能够接受uint8和uint16数据，并返回相同格式的图像结果。
虽然在函数执行过程中元素是以双精度进行计算的，但是MATLAB工作平台并不会将图像转换为双精度类型。
代数运算的结果很容易超出数据类型允许的范围。
例如，uint8数据能够存储的最大数值是255，各种代数运算尤其是乘法运算的结果很容易超过这个数值，有时代数操作（主要是除法运算）也会产生不能用整数描述的分数结果。
图像的代数运算函数使用以下截取规则使运算结果符合数据范围的要求：超出数据范围的整型数据将被截取为数据范围的极值，分数结果将被四舍五入。
例如，如果数据类型是uint8，那么大于255的结果（包括无穷大inf）将被设置为255。
注意：无论进行哪一种代数运算都要保证两幅输入图像的大小相等，且类型相同。
三、实验步骤1．图像的加法运算图像相加一般用于对同一场景的多幅图像求平均效果，以便有效地降低具有叠加性质的随机噪声。
直接采集的图像品质一般都较好，不需要进行加法运算处理，但是对于那些经过长距离模拟通讯方式传送的图像（如卫星图像），这种处理是必不可少的。
在MATLAB中，如果要进行两幅图像的加法，或者给一幅图像加上一个常数，可以调用imadd函数来实现。
imadd函数将某一幅输入图像的每一个像素值与另一幅图像相应的像素值相加，返回相应的像素值之和作为输出图像。
imadd函数的调用格式如下：Z = imadd（X，Y）其中，X和Y表示需要相加的两幅图像，返回值Z表示得到的加法操作结果。
图像加法在图像处理中应用非常广泛。
例如，以下代码使用加法操作将图2.1中的(a)、(b)两幅图像叠加在一起：I = imread(‘rice.tif’)；J = imread(‘cameraman.tif’)；K = imadd(I,J)；imshow(K)；叠加结果如图2.2所示。
图2.1 待叠加的两幅图像图2.2 叠加后的图像效果给图像的每一个像素加上一个常数可以使图像的亮度增加。
例如，以下代码将增加图3(a)所示的RGB图像的亮度，加亮后的结果如图3(b)所示。
