、填空题1、_信源一就是信息的来源。
2、电信系统中规定的语音信号频率范围是从_300 Hz到_3.4K Hz。
3、信道是连接发送、接收两端的信息的通道，也称为传输媒质。
4、通信系统中应用的信道分为「有线_ _信道和无线信道两种。
5、常用的有线信道传输媒质有架空明线、光缆和同轴电缆。
6无线电波传播的方式有_ 一沿地面_ 传播，也称_ 一中长波―波;__沿空间—传播也称 _超短波_波；电离层传播，称为短波波。
7、为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长—_相比拟。
8、现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行调制一后再送入信道传输。
9、小信号选频放大器的矩形系数越接近1 越好。
10、小信号谐振放大器应当设法，减小一负载和信号源内阻对谐振回路的影响。
11、小信号谐振放大器中的变压器采用抽头接入，是为了减少负载和信号源内阻________ 对谐振回路的影响。
12采用共射-共基电路是解决小信号谐振放大器稳定性问题的有效方法。
13、声表面波滤波器的优点有：体积小、工作稳定、无需调试等。
14、常用的固体（态）滤波器有：声表面_ 、陶瓷一和____ 石英_______ 。
15、常用晶体管的高频等效电路有丫参数等效电路和混合n参数等效电路。
16、影响晶体管高频性能的主要因素是它的内部存在结电容_ 。
17、晶体管的一个重要高频参数是它的_特征_频率f T，它是晶体管的下降为_1_ _时的工作频率。
晶体管的结电容越小，其f T参数越大。
18、LC串联谐振回路谐振发生时，呈现很小的阻抗：电容上的谐振电压大于输入电压,是输入电压的Q倍。
因此串联谐振也叫电_压_ 谐振。
19、LC并联谐振回路谐振发生时，呈现—很大____ 的阻抗；流过电容的谐振电流大于于输入电流，是输入电流的Q倍。
因此并联谐振也叫电 _流_谐振。
20、LC谐振回路的Q值与电感器的寄生电阻r大小有关，r越小Q值越.大。

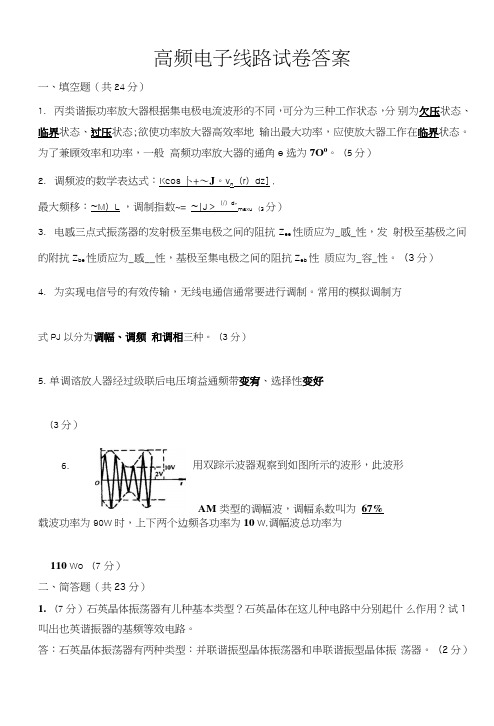

高频电子线路试卷答案一、填空题（共24分）1.丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态;欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。
为了兼顾效率和功率，一般高频功率放大器的通角e选为7O0。
（5分）2.调频波的数学表达式：Kcos卜+〜J。
v n（r）dz] ，最大频移：~M）L ，调制指数~= ~|J＞（/）d’maxu （3分）3.电感三点式振荡器的发射极至集电极之间的阻抗Z ee性质应为_感_性，发射极至基极之间的附抗Z be性质应为_感__性，基极至集电极之间的阻抗Z eb性质应为_容_性。
（3分）4.为实现电信号的有效传输，无线电通信通常要进行调制。
常用的模拟调制方式PJ以分为调幅、调频和调相三种。
（3分）5.单调谘放人器经过级联后电压堉益通频带变宥、选择性变好（3分）6.用双踪示波器观察到如图所示的波形，此波形AM 类型的调幅波，调幅系数叫为67%载波功率为90W时，上下两个边频各功率为10 W,调幅波总功率为110 Wo （7 分）二、简答题（共23分）1. （7分）石英晶体振荡器有儿种基本类型？石英晶体在这儿种电路中分别起什么作用？试1叫出也英谐振器的基频等效电路。
答：石英晶体振荡器有两种类型：并联谐振型晶体振荡器和串联谐振型晶体振荡器。
（2分）并联型：晶体的作用是把晶体置于反馈网络的振荡回路之中，作为感性元件与回路其他元件一起按照三端电路的基本准则组成三端振荡器。
（2分）串联型：反馈信号要经过石英晶体后，才能送到前端，石英晶体在串联谐振时阻抗接近于0,正反馈最大，使得回路满足振荡条件。
（2分）基频等效电路（1分）：62. （7分）分别画出双调谐回路放大器耦合因数n<l、n=i和n>l吋的谐振曲线。
设冋路的谐振频率为fo,品质冈数为Qi,写出n=l吋，该冋路的通频带2A/07和矩形系数的值。
答：（3分）11=1,即临界耦合时的通频带为：2A/0>7=V2^ （2分）矩形系数：/C rO1=^^ = VlOO^I = 3.16 （2 分）2A/O .73. （9分）分别写出正弦波振荡器起振条件、平衡条件和稳定条件的表达式。
通信电子线路问题汇总-student_-_答案版华工高频考试试卷习题第一章绪论1.调幅发射机和超外差接收机的结构是怎样的？每部分的输入和输出波形是怎样的？2.什么是接收机的灵敏度？接收机的灵敏度指接受弱信号的能力。
3．无线电电波的划分，P12例：我国CDMA手机占用的CDMA1某，800MHz频段，按照无线电波波段划分，该频段属于什么频段？甚低频（VLF）：10~30kHz低频（LF）：30~300kHz中频（MF）：300~3000kHz高频（HF）：3~30MHz甚高频（VHF）:30~300MHz超高频（UHF）:300~3000MHz特高频（SHF）:3000~30000MHz极高频：30~300GHz第三章1．什么叫通频带？什么叫广义失谐？当回路的外加信号电压的幅值保持不变，频率改变为w=w1或w=w2时，回路电流等于谐振值的1/2倍，w2-w1称为回路的通频带。
广义失谐2．串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？串联电抗并联电抗3．串联谐振回路和并联谐振回路适用于信号源内阻和负载电阻大还是小的电路串联谐振回路适用于信号源内阻小的和电阻不大的，并联谐振回路适用于信号源内阻大的。
4．电感抽头接入和电容抽头接入的接入系数？5．Q值的物理意义是什么Q值由哪些因素决定,其与通频带和回路损耗的关系怎样回路Q值与回路电阻R成反比，考虑信号源和负载的电阻后，Q值下降Q值越高，谐振曲线越尖锐，对外加电压的选频特性越显著，回路的选择性越好，Q与回路通频带成反比。
w0L在串联回路中：QL，RSRL使回路Q值降低，谐振曲线边钝。
RRSRL1QP在并联回路中：QL,RP和RS越小，QL值下降wpL(GPGLGS)1RPRPRSRL越多，因而回路通频带加宽，选择性变坏。
6．串联谐振电路Q值的计算式？谐振时电容（或电感）上电压与电阻（或电源）上电压的关系是怎样的？w0L1w0L无负载时Q有负载时QLRw0CRRRSRL7．并联谐振电路有哪两种形式，相应的Q值计算式是怎样的？谐振时电容（或电感）上电流与电阻（或电源）上电流的关系是怎样的？ILPjQPIS8.串联LC谐振回路的谐振频率与什么有关回路阻抗最大值和最小值是多少,分别在什么条件下取得当工作频率小于、等于、大于谐振频率时,串联LC谐振回路的阻抗性质是怎样的当回路谐振时，阻抗最小，为纯电阻。
《高频电子线路》答案改《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共30分）1、接收机分为直接放大式、和超外差式两种。
2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。
3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。
4、丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。
5、普通调幅波的数学表达式UAMt=Ucm （1+Ma cosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。
6、实现AGC的方法主要有改变发射级电流IE和改变放大器的负载两种。
7、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。
8、要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。
9、三点式振荡器有电容和电感三点式电路。
2．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至电极之间的阻抗Zcb性质应为感性。
10、丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。
，最不安全工作状态是强欠压状态。
6为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。
12、调频电路有直接、间接调频两种方式。
1．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。
3．大信号包络检波器是利用二极管的单向导电性和RC网络的充放电特性工作的。
5．谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为周期性余弦脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的余弦波。
1、 高频功率放大器一般工作在丙类工作状态，它的效率 （D ）。
（A ）约为50%（ B ）约为78%（ C 大于50% 小于78% （D ）大于78% 2、 在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。
（A ） i= b0+b1u+b2u 1 2+b3u 3 （ B ） i =b0+b1u+b3u 3 （ C ） i =b2u 2 （ D ） i =b3u 3（A ）同频（B ）同相（C ）同频同相 （D ）没有要求 7、某变频器输入载波频率为 720kHz 的AM 调幅波，采用下混频，要求输出信号的载波 频率为720kHz,贝U 变频器的本振频率应为（ （A ） 1440 kHz （B ） 1185 kHz &为了提高高频小信号谐振放大器的稳定性， （A ）中和法 （B ）失配法（D ）选择Cb' c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、 鉴频器所需的鉴频特性线性范围取决于 （B ）。
（A ）调制信号频率 （B ）最大频偏△ f m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、 我国调幅收音机的中频为 （A ）。
（A ） 465KHZ （B ） 455KHZ （C 75KHZ （D ） 10.7MHZ 11、 在常用的反馈型LC 振荡器中振荡波形好且最稳定的电路是（ D ） （A ）变压器耦合反馈型振荡电路 （B ）电容三点式振荡电路 （C ）电感三点式振荡电路 （D ）西勒振荡电路1 短波的频率范围是指 1.5M~30MHz ，主要以下列何种 电离层反射和折射 方式传 播。
2 高频功率放大器用LC 并联谐振回路作负载，其主要作用是 选频和滤波 。
3 丙类谐振功放在输入单频信号时，其基极、集电极和发射极电流均为尖顶脉冲波、单项选择题（每空 1分，共计11分）3、高频谐振功率放大器原工作于临界状态，如果其它条件不变， 工作状态为 （B（A ）临界状态 （B ）欠压状态 负峰切割失真主要是由于 （C （A ）信号调制度太小 （C ）检波器交、直流负载不同 EC 增大时，放大器的 4、 5、 （C ） 过压状态 （D ）甲类状态 造成的。
2013—2014学年第二学期《高频电路》期末考试题（A ）使用教材：主编《高频电子线路》、 适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X 分）1.调幅的几种调制方式是AM 、DSB 、SSB 。
3．集电极调幅，应使被调放大器工作于过压______状态。
5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb 性质应为感性。
6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。
8. 解调是调制的逆过程。
振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。
9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。
10. 某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压cm U 将增大。
11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。
12. 调相时，最大相位偏移与调制信号幅度成正比。
13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。
14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。
15. 谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。
16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和模拟乘法器混频器等。
17. 在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为2/3。
一、填空题（共21分）
1．实现调幅时，调制过程在高电平级进行称为高电平调幅，属于这类型的调制
方法有：（6分）
（1）__集电极_调幅，利用高频功率放大器的__集电极___调制特性完成功放和
振幅调制，功率放大器的工作状态应选___过压___状态。
（2）___基极__调幅，利用高频功率放大器的___基极____调制特性完成功放和
振幅调制，功率放大器的工作状态应选__欠压______状态。
2．石英晶体振荡器是利用石英晶体的___压电__效应和___反压电___效应工作的。
工作于基频的晶体振荡器通常可分为串联 型晶体振荡器和并联 型晶体振荡器两种。
（4分）
3. 二极管包络检波器对载波为ωi ，调制信号为Ω的调幅波进行检波，低通滤波网络RC 的选择应满足
C i ω1_<<__R 和 C
Ω1
>> R 。
（2分） 4. 调相波的数学表达式：=)(t a ，
最大频移：=∆ω_________________，调制指数=p m
（3分）
5.调幅波中，载波功率为2000W ， m a =0.6时，上下两个边频各功率为_180___W ，
调幅波总功率为__2360___W 。
（4分）
6. 某单频调制的普通调幅波的最大振幅为10v ，最小振幅为6v ，则调幅系数m a
为 0.25 。
（2分）
[])(cos p 00t k t V Ω+v ωmax p
d )(d t t k Ωv
二、简答题（共23分）
1. （7分）试说明晶体管高频参数max f f f T 、、β的物理意义。
某晶体管的特征频率。
，502500==βMHz f T 试求该管工作在15MHz 时的β值。
答：截止频率βf 是晶体管β值随频率的升高而下降到低频0β值的2
1时的频率。
（1分）
特征频率T f 是晶体管β值随频率的继续升高继续下降，当1=β时的频率。
（1分） 特征频率m ax f 是频率继续升高，使晶体管的功率增益降为1时的频率。
（1分） 由ββf f T 0≈，得MHz f f T
50
==
ββ。
（1分）当f=15MHz ，
8.1510
50515150
12
2
==
⎪⎭
⎫ ⎝⎛+=
⎪⎪⎭
⎫
⎝⎛+=
βββf f （2分）
2. （7分）高频功率放大器，根据集电极电流波形的不同，可以分为哪几种工作状态？试说明各工作状态的特点。
答：高频功率放大器，根据集电极电流波形的不同，可以分过压状态、临界状态、欠压状态。
（1）过压状态：当负载阻抗变化时，输出电压比较平稳；弱过压时，效率可达最高，但输出功率略有下降。
一般工作于发射机的中间级放大。
（2）临界状态：输出功率最大，效率也比较高，称为最佳工作状态。
主要用于发射机末级。
（3）欠压状态：输出功率和效率都较低，一般较少采用。
3. （9分）分别写出正弦波振荡器起振条件、平衡条件和稳定条件的表达式。
如图所示三端式振荡器的交流等效电路中假设332211C L C L C L >>，试问该电路能否起振，如能起振，电路等效为哪种类型的振荡电路？
起振条件： （2分）
平衡条件： （2分）
稳定条件：
0<∂∂ω
ϕZ
（2分）
路，可以振荡。
反馈三端电呈感性，电路成为电容均呈容性，与时，当，即，因此
由于33112212031
231
12
23
3332211111C L C L C L C L C L C L C L C L C L ωωωωωωω>>>>>>
>
>>（3分） 三、（20分）某高频大功率晶体管查晶体管手册已知其有关参数为：
W P MHz f CM T 2020100===，，βV A g c /8.0r =
已知由该晶体管组成的高频功率放大器：︒=70c θ,V V CC 24=,A i C 2.2max =， 且工作频率为2MHz ，并工作于临界状态。
试求： （()()342.070cos ,253.070,436.07001===︒︒︒αα） （1）=P P P R c c p 和、、、ηO 。
（16分）
（2）为了使该高频功率放大器工作在过压状态，可以改变哪些因素？（4分） 答：（1）
Ω==
=-=-======⨯===⨯⨯==
=⨯===⨯===-=-====
======1.2216.32.1036.13%3.76763.036.132.1036.1324557.02.1025.2196.021
21557.0)253.02.2()(96.0)436.02.2()(25.21)75.224(V 75.2A/V
8.0A
2.21
0C 10max 0C 1max 1min max min max min cm cm
p O C O C CC cm cm O c C c C cm C CC cm cr C C C C C C C cr C I V R W
W W P P P W W P P W V A V I P W V A V I P A
A i I A A i I V
V v V V g i v i i v v v g i ηθαθα，得：时，，当由（2）为了使该高频功率放大器工作在过压状态，可以：
BB bm p CC V V R V ，降低负偏压，提高激励信号的幅值，提高负载电阻降低电源电压
1)()(=⋅ωωF A π2)()(f a n =+ωϕωϕ
0omQ
om om
<∂∂=V V V A 1
)()(00>⋅ωωF A π
2)()(0f 0a n =+ωϕωϕ
四、（20分）如图所示，已知
Ω
=Ω======k R k R pF C pF C pF C Q H L i i 5102040201008.0o 210，，，，，，μ（1）试计算回路谐振频率p f 、谐振阻抗p R （时与不计i O R R ），有载Q L 值和通频带7.02f ∆。
（16分）
（2）要将通频带7.02f ∆加宽至2MHz ，应在谐振回路两端再并联上一个多大的电阻R ？（4分）
题四
答：（1）3
1
)4020(20211=+=+=
pF pF C C C p 接入系数
Ω=⨯⨯=='k p
R R R O O
O 4591053
2折合到回路两端：将 ()
kHz
MHz
Q f f L
g Q mS
S R R R g k L Q R MHz
Hz LC f C C C C C C L
p p L p O i p p p i 8608
.358.3028.35108.0108.3021018.01
118.0105.15110451101011115.15108.0108.3021008.30103.33108.021
21pF
3.33pF 40204020207.06
6333366012
62121==
=
∆=⨯⨯⨯⨯⨯⨯=
=
=⎪⎭⎫ ⎝⎛⨯+⨯+⨯=+'+=Ω=Ω⨯⨯⨯⨯⨯===⨯⨯⨯===⎪⎭
⎫ ⎝⎛
+⨯+=++
=--∑∑---∑∑通频带有载谐振阻抗谐振频率πωπωππ
（2）通频带7.02f ∆加宽至2MHz ，4.1528.3027
.0==
∆='MHz
MHz
f f Q p L
Ω=Ω⨯==
=-=-'==⨯⨯⨯⨯⨯=
'='-∑-∑
k g mS mS g g g mS S L Q g p L
17.410
24.011R 24.0)18.042.0(42.010
8.0108.3024.151
136
6并联电阻值为，即因而应并联电导值为πω 五、（16分）载波振荡的频率为MHz f 500=，振幅为V V O 8=，已知调制信号为
)103cos(3)(3t t v ⨯=Ωπ（V ），调制灵敏度V s rad K f ⋅⨯=/1023π。
试写出：
1、调频指数f m ；（4分）
2、最大频偏m f ∆；（4分）
3、有效频谱宽度BW ；（4分）
4、写出调频波的数学表达式。
（4分） 答：
1、调频指数：210331023
3＝＝⨯⨯⨯Ω=
Ω
ππV k m f f 2、最大频偏：KHz f s rad t v k m f m 3,/1063102)(33max =∆⨯=⨯⨯==∆Ωππω 3、有效频谱宽度：KHz F m BW f 95.132)1(2=⨯⨯=+= 4、调频波的数学表达式：
)]
103sin(210502cos[8)
sin cos()(3
6
00t t t m t A t f f ⨯+⨯⨯=Ω+=ππωα。
