伺服电机过载能力强的原理

■定义: 在伺服系统中控制机械元件运转的发动机.是一种补助马达间接变速装置。

■作用：伺服电机,可使控制速度,位置精度非常准确。

将电压信号转化为转矩和转速以驱动控制对象■分类：直流伺服电机和交流伺服电机。

[编辑本段]伺服电机工作原理1.伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。

直流伺服电机分为有刷和无刷电机。

有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。

因此它可以用于对成本敏感的普通工业和民用场合。

无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。

控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。

电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

2.交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。

大惯量，最高转动速度低，且随着功率增大而快速降低。

因而适合做低速平稳运行的应用。

3.伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。

伺服电机的精度决定于编码器的精度（线数）。

什么是伺服电机？有几种类型？工作特点是什么？答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。

伺服电机过载能力强的原理伺服电机的过载能力是指在额定负载下，能够承受额外的负载而不会发生故障或损坏的能力。

它是伺服电机的一个重要性能指标，对于需要在负载变化较大的应用中使用伺服电机的场景尤为重要。

伺服电机的过载能力强主要有以下几个原理：1.电机结构设计合理：伺服电机的结构设计决定了其承受负载的能力。

在设计中，通常会采用大扭矩转矩比、大容量转子和低热损失等方式来提高电机的承载能力。

此外，还可以通过增加轴的直径、增加轴承和使用高强度材料等方式来提高电机的结构强度。

2.电机控制系统设计合理：伺服电机的控制系统设计中也包含了提高过载能力的因素。

合理的电机控制系统设计可以使伺服电机在负载变化较大的情况下稳定工作，并具有较高的过载能力。

在设计中，可以采用先进的控制算法和自适应控制方法，实时调整控制器参数来适应负载的变化，从而提高伺服电机的过载能力。

3.高效能电机驱动器：伺服电机的驱动器是实现其运动控制的关键部分。

采用高效能的电机驱动器可以提高伺服电机的过载能力。

高效能的电机驱动器能够提供更大的电流输出，从而使电机在承受负载时能够提供更大的转矩。

此外，高效能的电机驱动器还能降低功率损耗和热量产生，减少了电机过载的风险。

4.良好的热管理：伺服电机在过载工况下往往会产生较大的热量。

为了确保伺服电机在过载情况下能够正常工作，需要进行良好的热管理。

这包括合理的散热设计和散热材料的选择。

合理的散热设计可以有效地将电机产生的热量散发出去，保证电机的温度不会过高。

同时，选择合适的散热材料也能提高电机的散热效率，降低电机温升，从而提高过载能力。

5.适当的保护措施：为了提高伺服电机的过载能力，还需要采取适当的保护措施。

这包括过载保护、短路保护、过热保护等。

过载保护可以在电机承载超过额定值时自动切断电流，保护电机不会过载损坏。

短路保护可以防止因电机内部短路而导致的故障。

过热保护可以在电机温度过高时及时停止工作，防止电机损坏。

综上所述，伺服电机的过载能力强是由多个因素综合影响的结果。

步进电机和交流伺服电机性能比较步进电机和交流伺服电机性能比较步进电机是一种离散运动的装置，它和现代数字控制技术有着本质的联系。

在目前国内的数字控制系统中，步进电机的应用十分广泛。

随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。

为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。

虽然两者在控制方式上相似（脉冲串和方向信号），但在使用性能和应用场合上存在着较大的差异。

现就二者的使用性能作一比较。

一、控制精度不同两相混合式步进电机步距角一般为3.6°、1.8°，五相混合式步进电机步距角一般为0.72 °、0.36°。

也有一些高性能的步进电机步距角更小。

如四通公司生产的一种用于慢走丝机床的步进电机，其步距角为0.09°；德国百格拉公司（BERGER LAHR）生产的三相混合式步进电机其步距角可通过拨码开关设置为1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了两相和五相混合式步进电机的步距角。

交流伺服电机的控制精度由电机轴后端的旋转编码器保证。

以松下全数字式交流伺服电机为例，对于带标准2500线编码器的电机而言，由于驱动器内部采用了四倍频技术，其脉冲当量为360°/10000=0.036°。

对于带17位编码器的电机而言，驱动器每接收217=131072个脉冲电机转一圈，即其脉冲当量为360°/131072=9.89秒。

是步距角为1.8°的步进电机的脉冲当量的1/655。

二、低频特性不同步进电机在低速时易出现低频振动现象。

振动频率与负载情况和驱动器性能有关，一般认为振动频率为电机空载起跳频率的一半。

这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。

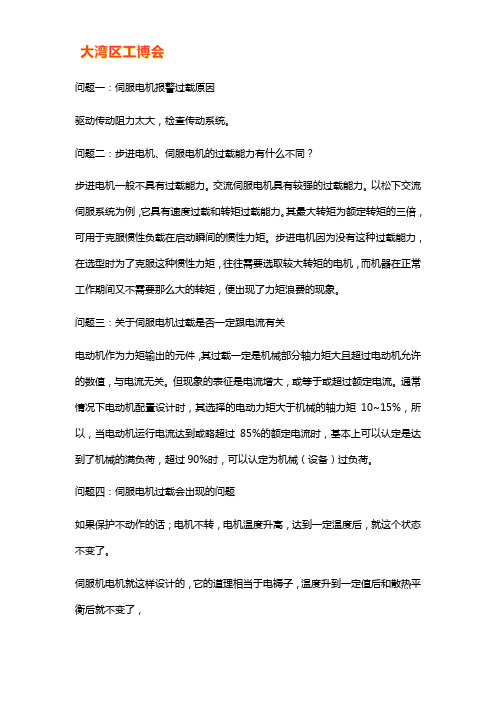

问题一：伺服电机报警过载原因驱动传动阻力太大，检查传动系统。

问题二：步进电机、伺服电机的过载能力有什么不同？步进电机一般不具有过载能力。

交流伺服电机具有较强的过载能力。

以松下交流伺服系统为例，它具有速度过载和转矩过载能力。

其最大转矩为额定转矩的三倍，可用于克服惯性负载在启动瞬间的惯性力矩。

步进电机因为没有这种过载能力，在选型时为了克服这种惯性力矩，往往需要选取较大转矩的电机，而机器在正常工作期间又不需要那么大的转矩，便出现了力矩浪费的现象。

问题三：关于伺服电机过载是否一定跟电流有关电动机作为力矩输出的元件，其过载一定是机械部分轴力矩大且超过电动机允许的数值，与电流无关。

但现象的表征是电流增大，或等于或超过额定电流。

通常情况下电动机配置设计时，其选择的电动力矩大于机械的轴力矩10~15%，所以，当电动机运行电流达到或略超过85%的额定电流时，基本上可以认定是达到了机械的满负荷，超过90%时，可以认定为机械（设备）过负荷。

问题四：伺服电机过载会出现的问题如果保护不动作的话；电机不转，电机温度升高，达到一定温度后，就这个状态不变了。

伺服机电机就这样设计的，它的道理相当于电褥子，温度升到一定值后和散热平衡后就不变了，一偿常见就是这样问题五：伺服过载报警什么原因长期以超过电机额定扭矩状态下运行，就会报过载。

一般是负载过重，但是uvw 相序接错或者缺相等情况下也会报这个错。

问题六：伺服电机过载是什么出现故障动力线故障，参数不当，机械问题都会造成过载问题七：伺服电机过载载保护数控可以调的，负载过大可以自己停的问题八：交流同步伺服电机为啥过载能力强？过载能力强，电机一方面，最主要的是伺服驱动器IGBT大小而定的。

问题九：伺服电机失控停止工作是什么原因？电机不动了，看下伺服放大器是否报警，报警了的话通过错误代码来找解决方法，一般可能是过载报警，增大刚性参数试试问题十：发那科伺服电机还没有动作，在静止状态严重发热造成伺服过载报警，怎么回事？应该是伺服电机开始接收到运转指令，并开始运转，结果电机未能正常运转起来，所以，此时通往电机的电能被转换了热能，并释放出来，导致电机过热；这就要分以下几种情况了：第一，给了运转指令，有如下可能：参数设置不合适；接线不正确；伺服电机功率小，拖不动负载；第二，未给运转指令。

伺服驱动器参数伺服驱动器是一种控制伺服电机运动的设备，不同于普通的变频驱动器，它可以精确控制电机位置、速度和加速度。

在工业自动化领域，伺服驱动器广泛应用于机床、印刷、包装、纺织、激光切割等设备中。

本文将从伺服驱动器的工作原理、参数和应用举例等方面进行详细介绍。

一、伺服驱动器的工作原理1.伺服控制器：负责接收输入信号，进行信号处理和控制计算。

它采集电机反馈信号并与设定值进行比较，计算出控制信号。

2.功率放大器：将控制信号通过放大器放大，并输出给电机驱动。

3.电机：执行驱动器输出的控制信号，实现位移、速度和加速度等操作。

二、伺服驱动器的参数1.输出功率：伺服驱动器的输出功率决定了其可驱动的电机的最大功率。

一般以千瓦（kW）为单位。

2.控制精度：伺服驱动器的控制精度表示其对设定值的准确度，通常以百分比或小数表示。

控制精度越高，驱动器控制电机的准确度也越高。

3. 响应时间：伺服驱动器的响应时间表示它从接收到输入信号到控制电机的响应时间，一般以毫秒（ms）为单位。

响应时间越短，驱动器控制电机的速度和加速度变化越快。

4.最大输出电流：伺服驱动器的最大输出电流决定了其可驱动的电机的最大电流。

电机的输出电流过大可能会损坏伺服驱动器。

5.过载能力：伺服驱动器的过载能力表示其在短时间内承受超出额定负载的能力。

过载能力越高，驱动器在负载波动较大的情况下仍能保持稳定的输出。

三、伺服驱动器的应用举例1.机床：伺服驱动器可以精确控制机床工作台的位置、速度和加速度，提高加工精度和效率。

2.包装机械：伺服驱动器可以实现包装机械的位置、速度和加速度控制，确保包装的准确性和一致性。

3.印刷设备：伺服驱动器可以控制印刷设备的纸张进给、印刷头位置和印刷速度，提高印刷质量和效率。

4.自动化生产线：伺服驱动器可以驱动自动化生产线上的传送带、机械手臂等设备，实现物料的运输和处理。

总结：伺服驱动器是一种精确控制电机运动的设备，通过闭环反馈机制实现精确的位置、速度和加速度控制。

伺服电机的工作原理引言概述：伺服电机是一种常见的电动机，它通过控制系统来实现精确的位置和速度控制。

本文将详细介绍伺服电机的工作原理，包括其基本构成、控制原理、反馈系统、运动控制和应用领域等方面。

正文内容：1. 伺服电机的基本构成1.1 电机部分：伺服电机通常由电动机、减速器和编码器组成。

电动机负责提供动力，减速器用于降低输出速度并增加输出扭矩，编码器则用于反馈电机的位置信息。

1.2 控制部分：伺服电机的控制部分包括控制器、驱动器和传感器。

控制器负责接收控制信号并生成相应的控制指令，驱动器将控制指令转换为电机驱动信号，传感器用于实时监测电机的运动状态。

2. 伺服电机的控制原理2.1 位置控制：伺服电机通过控制器接收来自外部的位置指令，并将其与编码器反馈的位置信息进行比较，通过调整电机的转速和输出扭矩来实现精确的位置控制。

2.2 速度控制：伺服电机可以根据控制器接收到的速度指令，通过调整电机的输入电压和电流来实现精确的速度控制。

控制器会不断地监测电机的速度，并与设定的速度进行比较，以调整电机的输出。

2.3 加速度控制：伺服电机还可以实现精确的加速度控制。

控制器可以根据设定的加速度曲线，调整电机的输入信号，以实现平滑的加速和减速过程。

3. 伺服电机的反馈系统3.1 位置反馈：伺服电机的编码器可以提供高精度的位置反馈信息，控制器可以根据编码器的反馈信号来调整电机的输出，以实现精确的位置控制。

3.2 速度反馈：伺服电机的控制器可以通过监测电机的转速来实现精确的速度控制。

一般情况下，控制器会将编码器的反馈信号进行差分运算，以获得电机的速度信息。

3.3 加速度反馈：伺服电机的控制器可以通过对速度信号进行积分运算，以获得电机的加速度信息。

通过监测加速度，控制器可以实现精确的加速度控制。

4. 伺服电机的运动控制4.1 位置模式：伺服电机可以通过控制器接收到的位置指令，实现精确的位置控制。

控制器会根据位置误差来调整电机的输出，直到达到设定的位置。

步科伺服电机特点
步科伺服电机具有多种显著特点：
响应速度快、精度高：步科伺服电机的工作原理是利用电子控制器对电机的电流进行控制，从而达到准确的位置和速度控制。

同时，它采用了数字控制技术，能够实现高速响应和更加灵活的控制方式。

此外，步科伺服电机还具有较高的转矩和扭矩稳定性，可以应对各种负载变化的情况，确保电机的运行稳定性和精度。

这些特点使得步科伺服电机在控制精度和响应速度方面表现出色，具有更高的分辨率和更小的步距角，可以实现更为细微的控制。

噪音小、寿命长：步科伺服电机在运行过程中产生的噪音较低，且由于其高精度和高效率的设计，使其具有更长的使用寿命。

机身短：在保证电机出众性能的前提下，步科伺服电机拥有更短的机身，这有利于缩小移动机器人的体积，帮助设备制造商实现设备空间利用率最大化。

高速性能好：步科伺服电机的额定转速能达到2000～3000转，同时电机加减速的动态相应时间短，一般在几十毫秒之内。

这使得它特别适用于有高速响应要求的场合。

抗过载能力强：步科伺服电机能承受三倍于额定转矩的负载，对有瞬间负载波动和要求快速起动的场合特别适用。

稳定性好：在低速运行时，步科伺服电机不会产生类似于步
进电机的步进运行现象，运行平稳。

舒适性高：相比传统的电机，步科伺服电机的发热和噪音明显降低，提供了更好的工作环境。

全闭环控制：步科伺服电机内置高分辨率编码器，提供精确的位置精度，其最小定位误差仅为±1脉冲（0.018°），满足苛刻的应用要求。

综上所述，步科伺服电机具有高精度、高速度、高稳定性、高效率、低噪音、长寿命等多种优点，可广泛应用于自动化设备、机器人、航空航天、医疗器械、精密仪器等领域。

伺服电机驱动器的工作原理伺服驱动器又称为“伺服控制器”、“伺服放大器”，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。

一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。

伺服进给系统的要求1、调速范围宽2、定位精度高3、有足够的传动刚性和高的速度稳定性4、快速响应，无超调为了保证生产率和加工质量，除了要求有较高的定位精度外，还要求有良好的快速响应特性，即要求跟踪指令信号的响应要快，因为数控系统在启动、制动时，要求加、减加速度足够大，缩短进给系统的过渡过程时间，减小轮廓过渡误差。

5、低速大转矩，过载能力强一般来说，伺服驱动器具有数分钟甚至半小时内1.5倍以上的过载能力，在短时间内可以过载4～6倍而不损坏。

6、可靠性高要求数控机床的进给驱动系统可靠性高、工作稳定性好，具有较强的温度、湿度、振动等环境适应能力和很强的抗干扰的能力。

对电机的要求1、从最低速到最高速电机都能平稳运转，转矩波动要小，尤其在低速如0.1r/min或更低速时，仍有平稳的速度而无爬行现象。

2、电机应具有大的较长时间的过载能力，以满足低速大转矩的要求。

一般直流伺服电机要求在数分钟内过载4～6倍而不损坏。

3、为了满足快速响应的要求，电机应有较小的转动惯量和大的堵转转矩，并具有尽可能小的时间常数和启动电压。

4、电机应能承受频繁启、制动和反转。

常州丰迪电气有限公司是一家专业生产三相步进电机、交流伺服电机、三相伺服电机、伺服电机驱动器、步进电机驱动器的企业，产品主要用于各类数控机床、医疗机械、包装机械、纺织机械等自动化控制领域。

公司技术力量雄厚，生产工艺精湛，电机全部采用优质材料，技术性能和质量指标达到国内同类产品的领先水平，丰迪始终以诚信、共赢的经营宗旨立足于市场。

下面就由丰迪电气讲述下伺服电机驱动器的工作原理。

步进电机与伺服电机的综合比较步进电机和伺服电机是自动化工业生产中常用的执行电机，其应用领域十分相似，但事实上两者之间是存在一定差异的，本文通过说明两者之间的特点和工作原理，进一步分析了两者之间的区别，给实际生产运用提供了参考。

一、步进电机和伺服电机的主要特点（一）步进电机的主要特点1.步进电机没有积累误差。

一般来说，步进电机的精度大约是其实际步距角的3～5%，且不会累积。

2.步进电机在工作时，电脉冲信号会按一定顺序（例如A-B-C-A-B-C等）轮流加到各相绕组上。

3.步进电机与其它电机不同，其实际工作电压和电流可以超过额定大小，但选择时不应偏离额定值太多。

4.步進电机外表允许的最高温度可以达到80-90° C。

5.步进电机的力矩会随着其频率（或速度）的增大而降低。

6.混合式步进电机驱动器的供电电源电压一般是一个较宽的范围。

7.可以通过将电机与驱动器接线的A+和A-（或者B+和B-）对调即可改变其旋转方向。

（二）伺服电机的主要特点1.起动转矩比较大，当一旦给定子提供控制电压，转子就会立即转动，所以伺服电机具有起动快、灵敏度高的特点。

2.运行范围比较广。

3.不会产生自转现象，正常运转的伺服电机一旦失去控制电压，电机立即停止运转。

二、步进电机和伺服电机的工作原理（一）步进电机的工作原理步进电机可以将电脉冲信号转换为机械信号，步进电机每发送一个电脉冲，就可以使其旋转一个固定的角度，称为步距角。

步距角的大小由其转子齿数Zr 和拍数N所决定。

当连续给电机发送多个电脉冲信号时，就可以使其进行连续运行。

此外，可以通过改变发送的电脉冲信号的频率来控制电机转动的速度，从而实现精确定位和调速的目的。

（二）伺服电机的工作原理伺服电机内部也同样由定子和转子组成，其转子是永磁铁，驱动器控制的三相电首先在定子绕组中形成电磁场，而转子在这种电磁场的作用下发生旋转，与此同时伺服电机通过编码器将转动信号反馈给驱动器，通过闭环调节在驱动器内调整转子转动的角度，从而实现精确的定位控制。

交流永磁同步伺服驱动系统一、伺服系统简介伺服来自英文单词Servo，指系统跟随外部指令进行人们所期望的运动，运动要素包括位置、速度和力矩。

伺服系统的发展经历了从液压、气动到电气的过程，而电气伺服系统包括伺服电机、反馈装置和控制器。

在20世纪60年代，最早是直流电机作为主要执行部件，在70年代以后，交流伺服电机的性价比不断提高，逐渐取代直流电机成为伺服系统的主导执行电机。

交流永磁同步伺服驱动系统（以下简称伺服系统），是基于国外高端伺服技术开发出适合于国内环境的伺服驱动系统，具有性能优异、可靠性强，广泛应用于数控机床、织袜机械、纺织机械、绣花机、雕刻机械等领域，在这些要求高精度高动态性能以及小体积的场合，应用交流永磁同步电机（PMSM）的伺服系统具有明显的优势。

其中，PMSM具备十分优良的低速性能、可以实现弱磁高速控制，调速范围宽广、动态特性和效率都很高。

交流伺服系统的性能指标可以从调速范围、定位精度、稳速精度、动态响应和运行稳定性等方面来衡量。

伺服系统调速范围一般的在1:5000～1:10000；定位精度一般都要达到±1个脉冲；稳速精度，尤其是低速下的稳速精度，比如给定1rpm时，一般的在±0.1rpm以内，高性能的可以达到±0.01rpm以内；动态响应方面，通常衡量的指标是系统最高响应频率，即给定最高频率的正弦速度指令，系统输出速度波形的相位滞后不超过90°或者幅值不小于50％。

应用在特定要求高的一些场合，目前国内主流产品的频率在200～500Hz。

运行稳定性方面，主要是指系统在电压波动、负载波动、电机参数变化、上位控制器输出特性变化、电磁干扰、以及其他特殊运行条件下，维持稳定运行并保证一定的性能指标的能力。

二、伺服系统的组成伺服系统的组成1.上位机上位机通过控制端口发送指令（模拟指令或脉冲指令）给驱动器。

驱动器跟随外部指令来执行，同时驱动器反馈信号给上位机。
