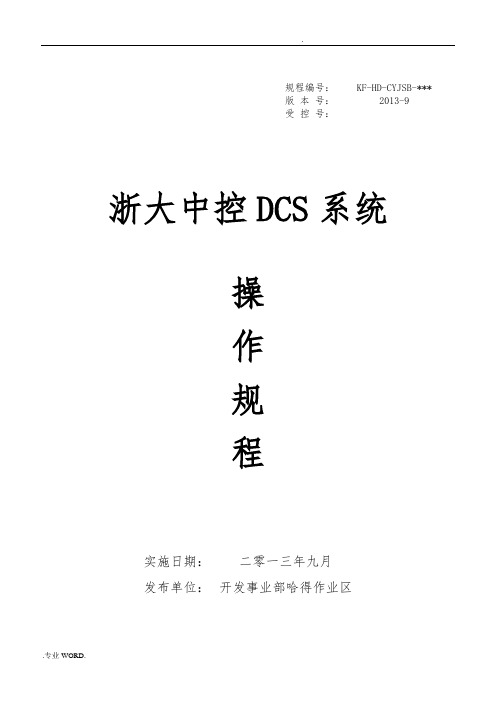

规程编号：KF-HD-CYJSB-***版本号：2013-9受控号：浙大中控DCS系统操作规程实施日期：二零一三年九月发布单位：开发事业部哈得作业区目录一、使用围和编制依据二、管辖围三、系统介绍四、主要技术参数五、风险及控制措施六、装置介绍（一）浙大中控JX-300XP集散控制系统七、操作规定（一）浙大中控自控系统监控操作八、注意事项浙大中控DCS系统操作规程一、使用围和编制依据本规程适用于哈得作业区DCS系统正常维护和操作管理。
本规程依据浙大中控JX-300X DCS系统操作维护手册编制。
二、管辖围哈一联、哈四联、天然气站主控室。
三、系统介绍1、DCS系统由硬件系统和软件系统两部分组成1）系统硬件哈四联系统由三个操作站（其中一个兼作工程师站）和3个控制站构成。
哈一联系统由四个操作站（其中一个兼作工程师站）和3个控制站构成。
天然气站系统由三个操作站（其中两个兼作工程师站）和一个控制站构成。
本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。
2）系统软件系统的所有操作均在Advantrol软件下实现，具体的Advantrol操作参见相关技术手册。
四、主要技术参数1、浙大中控DCS系统五、风险及控制措施六、装置介绍东河天然气站设计为日处理量22.5万方天然气处理站，配备了一套独立的浙大中控JX-300XP自动化监控系统，本系统由硬件、通讯网络、操作站计算机、监控软件等组成。
JX-300XP 系统硬件1、 机柜天然气站仪控室有I/O 卡件机柜两套，哈四联机柜间有I/O 卡件机柜五套，哈一联机柜间有I/O 卡件机柜五套。
2、 系统软件系统的所有操作均在Advantrol 软件下实现，具体的Advantrol 操作参见相关从服务器主服务器监控机现场仪器仪表现场仪器仪表技术手册。
七、操作规定浙大中控DCS系统操作员操作1、操作员职责：1)监视DCS系统运行，预防可能产生的危险。
2)随时干预系统运行，确保安全、正常生产。
第十九章能量计量系统(推荐系统)1.系统概述及需求分析1.1.系统概述海门中南世纪锦城项目是集购物中心、超市、出售型商铺、办公楼、经济型酒店等多功能为一体的大型商业综合体。
因此针对海门中南世纪锦城项目部分智能化系统工程的以上形态建议建立冷热量、水、电表集中能量计量系统，并且实现远程抄表管理功能，系统通过远程自动抄收各表数据的抄表手段代替依靠人工去采集数据的方式，以公开、准确、快捷的数据记录计算出用户对水电的用量。
为物业管理提供准确、可靠的抄表、计费数据，保证了对用户使用空调、水、电的管理工作能快速、高效的开展，使物业管理服务更上一个台阶。
能量计量系统一般由管理计算机、集中器、采集终端层三级组成。
管理计算机：利用系统管理软件，通过辖下的集中器随时调用采集终端内任一表计的数据并进行处理，同时可以对系统内设备发出各种指令。
集中器：是整个能量计量系统的桥梁，用于终端管理数据缓存，负责向上传送采集终端的数据信息及向下传达计算机对采集终端的各项指令，起上传下达的作用。
采集终端：可采集并处理多个表计的脉冲信号及检测信号，进行数据转换和存贮，并接受来自集中器的指令，把各类数据上传给集中器。
1.2.需求分析海门中南世纪锦城项目商业部分建筑面积大，主要分为以下几个部分，且每个部分均有各自不同的计量要求。
1、海门中南世纪锦城商业项目商业区域：海门中南世纪锦城商业项目商业区域主要包括1号楼，2号楼，3号楼-2层至3层部分。
空调计量：海门中南世纪锦城项目商业区域的空调采用中央空调方式，对于其计量，由于本次商业区域划分和空调水管走向不独立，故本次考虑对每层总管的计量和风机盘管计量。
水计量：商业区域的水资源计量需根据设计任务书和水系统设计图，对应餐饮厨房、公共卫间、锅炉、停车场清洁、后勤用房设立水资源计量。
电计量：对于商业区域的电计量，根据设计院的强电干线图，通过对每层楼包括一般照明、动力、应急照明等进行分楼层计量。
2、写字楼：写字楼由3号塔楼的11层至26层组成。
浙江中控DCS系统的基础维护及43个常见系统维护问题！导读随着技术的发展，目前国内也出现了很多优秀的DCS厂家，应广大圈友之约，针对国内的DCS代表厂家之一——浙大中控DCS为圈友了解相关产品知识，希望可以帮助更多的伙伴学习DCS系统，并更好的掌握！DCS系统是我们化工企业生产中比较重要的系统工具之一，系统故障及时的处理、保持系统的良好运行状态、优化系统是保障生产稳定运行的必要条件,那么如何正确有效的掌握系统维护方法，提高系统运行效率，保障系统良好运行？本文以浙大中控DCS为例，为大家从系统基础维护，系统调试，以及系统常见维护问题上入手，帮助更多圈友掌握正确的系统维护方法。
一、基础维护1、日常维护（1）中控室管理•密封所有可能引入灰尘、潮气和鼠害或其它有害昆虫的走线孔（坑）等；•保证空调设备稳定运行，保证室温变化小于+5℃/h，避免由于温度、湿度急剧变化导致在系统设备上的凝露；•现场与控制室合理隔离，避免现场灰尘进入控制室，同时控制室定时清扫，保持清洁。
（2）操作站管理•文明操作，爱护设备，保持清洁，防灰防水；•严禁擅自改装、拆装机器•严禁使用非正版软件，谨慎使用外来软盘或光盘，防止病毒侵入；•严禁在操作平台进行不必要的操作；•做好系统所需的各种驱动软件、组态软件的硬盘备份；（3）控制站管理•严禁擅自改装、拆装系统部件；不得无故拉动机笼接线、接地线、供电线路、通信电缆等；•锁好柜门；•定时对控制站进行检查。
2、预防维护•每年至少一次•冗余测试•卡件冗余测试、通信冗余测试、供电冗余•总体观察3、大修期间维护（1）系统停电系统停电步骤：•每个操作站依次退出实时监控及操作系统后，关操作站工控机及显示器电源；•逐个关控制站电源箱电源；•关闭各个支路电源开关；•关闭不间断电源（UPS）电源开关；•关闭总电源开关。
停电维修：•操作站、控制站停电吹扫检修。
包括工控机内部，控制站机笼、电源箱等部件的灰尘清理。
•系统供电线路检修。
A E2000B1型过程控制实验系统使用手册系统说明书目录第一章硬件系统 (3)1.1系统主要特点 (4)1.2实验对象组成结构 (5)1.2.1 检测装置 (6)1.2.2 执行装置 (8)1.3控制台组成结构 (9)1.3.1 电源和I/O信号面板 (9)1.3.2 智能调节仪面板 (10)1.3.3 远程数据采集模块ICP-7017、ICP-7024面板 (13)1.3.4 S7200PLC模块面板 (15)1.3.5 流量积算变送仪面板 (21)1.3.6 变频器面板 (22)1.4RS-485接口转换器与通讯电缆 (24)1.4.1 RS-485接口转换器 (24)1.4.2 通讯电缆 (24)第二章软件系统 (25)2.1S7200PLC下位机程序软件 (25)2.1.1 STEP 7-Micro/WIN32软件简介 (25)2.1.2 S7200PLC程序的下载 (27)2.1.3 程序中开放的变量 (29)2.2MCGS组态软件 (31)2.2.1主控窗口 (31)2.2.2 设备窗口 (31)2.2.3 用户窗口 (32)2.2.4 实时数据库 (32)2.2.5 运行策略 (33)第一章硬件系统生产与生活的自动化是人类长久以来所梦寐以求的目标，在18世纪自动控制系统在蒸汽机运行中得到成功的应用以后，自动化技术时代开始了。
随着工业技术的更新，特别是半导体技术、微电子技术、计算机技术和网络技术的发展，自动化仪表已经进入了计算机控制装置时代。
在石油、化工、制药、热工、材料和轻工等行业领域中，以温度、流量、物位、压力和成分为主要被控变量的控制系统都称为“过程控制”系统。
过程控制不仅在传统工业改造中，起到了提高质量，节约原材料和能源，减少环境污染等十分重要的作用，而且已成为新建的规模大、结构复杂的工业生产过程中不可缺少的组成部分。
随着计算机控制装置在控制仪表基础上的发展，自动化控制手段也越来越丰富。
目录1.中控EMS简介 (1)1.1.能源管理中心的能源生产管理 (1)1.2.能源管理中心的管理目标 (1)1.3.能源管理系统的基本功能定位 (3)1.4.能源管理中心管理体制 (4)2.中控EMS功能清单 (5)2.1.能源计量系统 (5)2.2.能源管理系统 (6)1.中控EMS简介1.1.能源管理中心的能源生产管理能源管理中心在能源生产管理中的基本作用将在EMS系统的支持下通过能源调度（包括电力调度、动力调度和水道调度）的扁平化在线管理实现。
为实现既定的能源生产管理目标，我们将依赖于能源管理中心的基本管控功能，将依赖于能源管理中心提供的完备信息，依赖于能源管理中心对基本信息的分析结果，也将依赖于能源管理中心系统核心的能源调度及平衡技术。
1.2.能源管理中心的管理目标在自动化技术和信息技术基础上的能源调度技术和能源管理技术,以客观数据为依据的能源生产和消耗评价体系,是企业先进能源管理领域最基本的理念之一。
建设能源中心管理系统的基本目的就是要在提高能源系统的运行、管理效率的同时,并实现安全稳定、经济平衡、节能减排、优质环保的基本目标。
因此,通过建设能源中心管理系统,将达到如下目的：（1）提高能源动力系统安全管理水平（2）及时掌握企业能效水平，实现阶段性高效节能能源管理中心将从多个维度对能效进行分析：如通过横向对标掌握企业与行业先进水平的差距；通过纵向对标了解企业自身的进步与潜力；通过物流、能流的平衡分析了解其其对能效和成本的影响。
（3）减少能源管理环节，优化能源管理流程能源管理中心系统的建设，可实现在信息分析基础上的能源监控和能源管理的流程优化再造，实现能源设备管理、运行管理、停复役管理等自动化和无纸化，有效实施客观的以数据为依据的能源消耗评价体系，减少能源管理的成本，提高能源管理的效率，及时了解真实的能耗情况和提出节能降耗的技术和管理措施，向能源管理要效益。
（4）减少能源系统运行管理成本，提高劳动生产率工厂的能源系统规模较大，结构比较复杂，区域纵横交错。
该系统由GPRS网络，现场变送器：MultiF智能仪表，上位机及计量管理软件等组成。
它集自动化仪表、计算机与网络通讯等技术于一体。
将蒸汽、煤气、天燃气、水、电等能源物料数据实时采集到该系统。
动态显示，计量计费打印报表。
成为能源计量领域一种可行的网络解决方案，该文对系统进行了简明介绍。
企业竞争逐日激烈，能源作为企业的重要核算成本之一，对其进行有效监测和管理的要求也逐步被重视。
同时，随着通讯技术、计算机技术、仪表智能化技术的发展，如何将这些技术应用到能源计量的管理方法中，使能源消耗的监测和管理更加方便、及时、有效，将是我们21世纪新一代工控人的历史使命。
浙大中控的ES-2000系统的提出，将成为企业能源在线实时监测新兴的解决方案。
浙江中控自动化仪表有限公司赵滔一、系统简介ES-2000能源计量管理系统是浙大中控自动化仪表有限公司利用其雄厚的技术力量和超前的科技意识，结合用户能源计量管理的实际情况，经过几年连续开发和不断完善的高科技产品，为用户提供的能源计量领域专业GPRS网络系统解决方案。
该系统集自动化仪表、计算机技术、网络通讯等各项专业技术为一体，利用本公司生产的MultiF多功能智能仪表作为网络终端，将蒸汽、水、电、天然气、氢气、煤气、冷却媒介等各种能源、物料数据实时采集到上位机能源计量管理系统；实现了由计算机集中动态数据显示，计量计费报表，打印等功能；并且网络内的任何一台联网计算机通过授权后都可以查询整个系统的计量管理情况。
采用本系统能及时了解整个系统的能源，物料消耗情况，最大限度地提高能源和物料的利用率，从而达到全面节能降耗的目的，提高企业的经济效益。
二、GPRS网络系统解决方案随着新一代GPRS 移动通讯业务的产生和全面投入，无线移动数据通讯的应用也越来越广泛。
GPRS是通用分组无线业务(General Packet Radio Service)的英文简称，是在现有GSM 系统上发展出来的一种新的承载业务，目的是为GSM用户提供分组形式的数据业务。
该系统由GPRS网络，现场变送器：MultiF智能仪表，上位机及计量管理软件等组成。
它集自动化仪表、计算机与网络通讯等技术于一体。
将蒸汽、煤气、天燃气、水、电等能源物料数据实时采集到该系统。
动态显示，计量计费打印报表。
成为能源计量领域一种可行的网络解决方案，该文对系统进行了简明介绍。
企业竞争逐日激烈，能源作为企业的重要核算成本之一，对其进行有效监测和管理的要求也逐步被重视。
同时，随着通讯技术、计算机技术、仪表智能化技术的发展，如何将这些技术应用到能源计量的管理方法中，使能源消耗的监测和管理更加方便、及时、有效，将是我们21世纪新一代工控人的历史使命。
浙大中控的ES-2000系统的提出，将成为企业能源在线实时监测新兴的解决方案。
浙江中控自动化仪表有限公司
赵滔
一、系统简介
ES-2000能源计量管理系统是浙大中控自动化仪表有限公司利用其雄厚的技术力量和超前的科技意识，结合用户能源计量管理的实际情况，经过几年连续开发和不断完善的高科技产品，为用户提供的能源计量领域专业GPRS网络系统解决方案。
该系统集自动化仪表、计算机技术、网络通讯等各项专业技术为一体，利用本公司生产的MultiF多功能智能仪表作为网络终端，将蒸汽、水、电、天然气、氢气、煤气、冷却媒介等各种能源、物料数据实时采集到上位机能源计量管理系统；实现了由计算机集中动态数据显示，计量计费报表，打印等功能；并且网络内的任何一台联网计算机通过授权后都可以查询整个系统的计量管理情况。
采用本系统能及时了解整个系统的能源，物料消耗情况，最大限度地提高能源和物料的利用率，从而达到全面节能降耗的目的，提高企业的经济效益。
二、GPRS网络系统解决方案
随着新一代GPRS 移动通讯业务的产生和全面投入，无线移动数据通讯的应用也越来越广泛。
GPRS是通用分组无线业务(General Packet Radio Service)的英文简称，是在现有GSM 系统上发展出来的一种新的承载业务，目的是为GSM用户提供分组形式的数据业务。
高速的数据传输和永远在线特点，配合按流量收费（套餐）的资费方式，使GPRS 通讯在工业控制、环境保护、道路交通等行业中的应用具有无可比拟的性价比优势。
在工业监控领域（如水处理监控系统），有很多必须无人值守的设备或监测点，不适合搭建有线通讯网络。
若采用光纤或电台的方式实现无线通讯，不仅设备投入耗资巨大，而且不适应移动的需要。
使用基于GPRS网络的监控方式可大大地降低企业运营成本，更加方便地实现计算机集成企业管理，使管理人员实现实时地、集中地收集实际数据，监控无人现场设备运行状况，实现合理管理和调度，从而节省成本。
中控仪表的ES-2000能源计量管理系统采用GPRS网络系统实现，包括下位机和上位机两大部分，下位机部分由现场变送器、MultiF智能仪表以及GPRS Modem组成，上位机由一台接入互联网的工控机实现，安装有ES-2000能源计量管理软件。
各种能源的计量由不同的一次仪表（现场变送器）实时测量，测量信号输入到我公司生产的专用MultiF智能仪表中，数据在仪表中处理、显示并保存记录，然后通过仪表的通讯接口和GPRS Modem相连。
GPRS Modem再将仪表中的数据通过GPRS网络把数据发送到中
国移动的内部网CMNET，然后把数据传输到Internet上，从而把数据发送到一个指定的上位机（IP地址已设置在GPRS Modem中）。
上位机则通过GPRS通讯软件接收数据，并进行解包分析处理，然后把解析出来的的数据（即仪表中的数据）传给ES-2000能源计量管理软件，从而对数据进行进一步的处理分析、曲线显示、报表等处理。
上位机同时又挂在用户原有的局域网上，上位机的各种浏览画面均可通过网络共享让其它网内的计算机查看和设置。
三、系统网络结构图
四、ES-2000能源计量管理软件
ES-2000能源计量管理软件基于浙大中控自动化仪表有限公司的Inscan 组态软件开发，具备工业监控软件系统的常用功能，如数显画面、实时（历史）趋势图、历史数据查询、报警记录和报表处理等；同时，该软件系统具有高度扩展功能，能够根据用户特定的需求进行快速开发。
ES-2000能源计量管理软件能够长时间稳定运行，提供可靠的远程客户端浏览功能，远程客户端只需通用的WEB浏览器即可（如微软的Internet Explorer）。
ES-2000能源计量管理软件主要由以下部分组成：
4.1监控画面
数显画面
该画面根据不同区域进行划分，每个区域作为一个独立的单元，实时显示现场各采集点的计量值。
该画面的特点是能够集中管理所有采集点，画面简洁，可对各参数进行直观地比较，
方便查看各参数是否异常。
功能有：显示各采集点的压力值、瞬时流量值和累积值，各区域设备通讯故障报警。
实时趋势
该画面主要功能为显示瞬时流量（或压力）的趋势图，同步实时数据库中采集到的最新数据，同时能够拖动游标定位到当前时间前一时刻，在坐标轴纵轴显示该时刻各个区域的瞬时流量（或压力）值。
历史趋势
该画面主要功能为在指定的时间范围内显示历史流量（或压力）的趋势图，能够拖动游标定位到某一时刻，在坐标轴纵轴显示该时刻各个区域的历史流量（或压力）值。
在坐标轴底下有一排按钮进行历史趋势追忆的设置，可向前向后追忆固定的时间，亦可通过曲线时间设置对话框指定起始时间和结束时间。
数据查询
该画面主要功能为历史数据查询，能够查询历史数据库中保存的所有历史数据，查询的时间间隔和时间范围可由用户指定，超过一屏的数据可通过右边的滚动条进行滚动显示。
报警记录
报警记录包括实时报警记录和历史报警记录，实时报警可跟踪最新的报警数据，实时反映各采集点的实时瞬时量的低低报、低报、高报、高高报等信息，并保存报警信息以供随时查询；
历史报警能查询所有产生过的报警记录；报警记录信息包括报警类型、日期、时间、位号、报警值、级别、确认信息等。
报表处理
报表处理系统包括根据用户名和基准时间，生成日报表、月报表和年报表，并进行费用结算以及打印当前报表。
日报表列出了某一天（由基准时间指定）所有用户使用的流量值以及对应的费用，流量的单价可根据不同的日期输入不同的值。
月报表和年报表表示了该用户在某月（或某年）的每天（或每月）的使用情况，该月的累积值及累计费用，不同时期的月单价亦可进行调整，凭借本月报表即可对本系统的用户进行收费。
系统分布图
以实际地理空间作为背景，并能够以动画的形式形象地描述整个数据采集监控系统的组成及分布情况。
在该画面中亦能查看到当前的各参数实时值，并能得知设备通讯是否正常。
4.2日志系统
用户可使用日志系统对软件运行状态方便地进行管理，日志系统包括两部分：系统日志以及操作日志。
系统日志记录了监控软件的运行状态，包括运行系统、数据库系统、驱动服务器的运行状态，如下图所示。
当用户在定义中间变量的时候选择了记录操作，当变量变化的时候，变化内容就可以在操作日志中显示。
该日志系统还包括以下功能：
可以保存/打开日志文件；
可以把日志文件导出到csv文件，直接用表格的方式打开查看；
可以选择日志文件的最大容量，当日志文件达到最大容量的时候，可以覆盖源文件，也可以另存到别的文件。
这些都是用户可以自行设置选择的，为用户提供了很大的方便。
4.3 I/O驱动服务器和GPRS通讯软件
I/O驱动服务器是连接ES-2000能源计量管理系统实时数据库和GPRS通讯软件的中间桥梁，驱动程序的主窗口界面上有统计信息显示区、过程信息显示区和事件信息显示区，可查看各设备驱动的通讯情况。
GPRS通讯软件直接与GPRS Modem通讯，从该软件可直接判断GPRS通讯是否正常，从而为系统的整个通讯奠定第一步。
4.4实时数据库系统
实时数据库是ES-2000能源计量管理系统的核心，它负责整个系统的实时数据处理、历史数据存储、统计数据处理、报警信息处理和数据服务请求处理，完成与设备数据采集的双向数据通信。
实时数据库系统由实时数据库、实时数据库管理器、实时数据库运行系统和应用程序等几部分组成。
实时数据库（以下简称数据库）是指相关数据的集合（包括组态数据、实时数据、历史数据等），以一定的组织形式存储在介质上；实时数据库管理器是管理实时数据库的软件，可以生成实时数据库的基础组态数据；实时数据库运行系统完成对数据库的各种操作，包括：实时数据处理、历史数据存储、统计数据处理、报警处理、数据服务请求处理等。
应
用程序包括两大部分：Inscan应用程序和第三方应用程序。
Inscan应用程序是指Inscan 系统内部以Inscan实时数据库系统为核心的客户方程序，包括：HMI（人机界面）运行系统VIEW、I/O驱动程序以及其他网络结。
