阿贝折光仪原理和使用教程

阿贝折射仪的原理和使用方法1(仪器构造的简单原理根据折射定律，入射角i和折射角r之间有下列关系:当光线从介质1进入介质2时则=n1，2 (5-3)式中n1，n2，v1，v2分别为1，2两介质的折射率和光在其中的传播速度，n1，2是介质2对于介质1的相对折射率。

折射率为物质的特性常数，对一定波长的光在一定温度压力下，是一个定值。

由式(5-3)可知，当n2,n1时，则折射角r恒小于入射角i。

当人射角i增加到时，折射角相应地增加到最大值rc，rc称为临界角。

此时介质2中从OY到OA之间有光线通过，而OA到OX之间则为暗区，如图5-3。

当入射角为时，上式可写成:n2,n1•sinrc (5-4)即在固定一种介质时，临界折射角rc的大小和折射率有简单的函数关系。

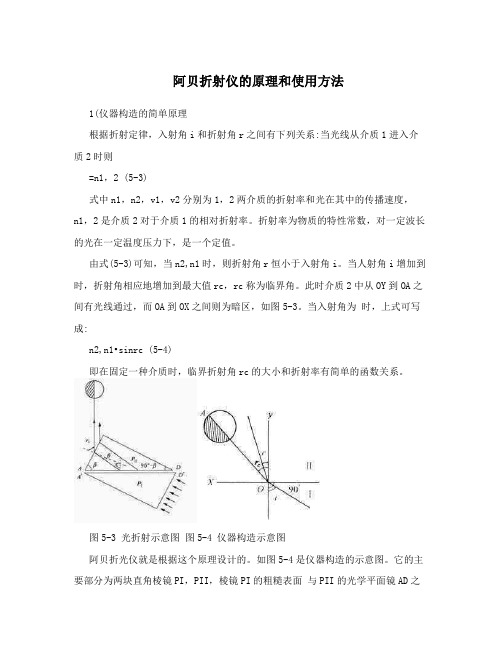

图5-3 光折射示意图图5-4 仪器构造示意图阿贝折光仪就是根据这个原理设计的。

如图5-4是仪器构造的示意图。

它的主要部分为两块直角棱镜PI，PII，棱镜PI的粗糙表面与PII的光学平面镜AD之间约有0.1到0.15mm的空隙，用于装待测液体并使在PI、PII间铺成一簿层。

光线从反射镜射入棱镜PI后，由于面是粗糙的毛玻璃而发生漫射，从各种角度透过缝隙的被测液体;进入棱镜PII中，由前所知，从各个方向进入棱镜PII的光线均产生折射，而其折射角都落在临界角rc之内(因为棱镜的折射率大于液体的折射率，因此人射角从到的全部光线都能通过棱镜而发生折射)。

具有临界角rc的光线穿出棱镜PII后射于目镜上，此时若将目镜的十字线调节到适当位置，则会见到目镜上半明半暗。

从几何光学原理可以证明，缝隙中液体的折射率n液与rc间的关系为:n液,sinBB对一定的棱镜为一常数，n棱镜在定温下也是个定值。

所以液体的折射率n液是角rc的函数。

由rc可计算液体折射率。

折光仪上已经把读数rc换算成n液的值，可直接读出n液的值。

在指定条件下，液体的折射率因所用单色光的波长不同而不同。

若用普通白光作为光源，则由于发生色散而在明暗分界线处呈现彩色光带，使明暗交界不清楚。

阿贝折光仪测定折光率的原理1. 折光率是什么折光率，简单来说，就是光线在不同介质中传播的速度变化。

就像你在泳池里游泳，水的阻力让你游得慢了一些，折光率就是描述这种现象的。

我们常常会看到，光线在空气和水之间的转变时，会发生弯曲，就像是它们在跳舞一样，优雅又有趣。

折光率的高低直接关系到光线的传播速度，因此在很多科学实验中，它是一个非常重要的参数。

2. 阿贝折光仪的工作原理2.1 阿贝折光仪的结构阿贝折光仪，这名字听起来有点复杂，但其实它的构造并不难。

它就像一个小型的科学实验室，里面有一个光源、一个棱镜、还有一个目镜。

简单来说，你可以把它想象成一个光的“变身器”。

光线从光源发出，经过棱镜后，进入待测样品。

经过样品后，光线又会被折射，最后通过目镜呈现在我们的眼前。

2.2 测定的步骤使用阿贝折光仪测定折光率，其实就是个小流程。

首先，我们要把要测量的液体或固体样品放在仪器的测量槽里。

这时，光线从光源发出，照射到样品上，光线会根据样品的折光率发生偏折。

然后，我们通过目镜观察到的光线与参考光线之间的角度差异，就能计算出样品的折光率。

说起来，这个过程就像是在玩“找不同”，只不过这里的“不同”是光的路径。

3. 为什么要测定折光率3.1 科学研究中的应用测定折光率有很多实际应用，比如在化学、物理和材料科学等领域，都是必不可少的环节。

就拿化学来说，折光率能帮助我们识别物质的纯度。

比如你在厨房做饭，想知道糖水的浓度，折光率就能帮你判断糖的含量。

你想啊，光线在不同浓度的糖水中传播的速度可不一样，测出来的折光率直接反映了浓度的高低，简直是个小侦探。

3.2 日常生活中的用途除了科研，折光率在日常生活中也大有用处。

比如说，眼镜的制作。

如果你近视了，去配眼镜的时候，验光师会测定你的眼球折光率，以确保你戴上眼镜后能看得清楚。

而且，折光率还跟我们日常看到的那些彩虹有关系，彩虹就是光线通过水珠折射后形成的美丽现象。

没错，连彩虹的美丽都离不开折光率的帮忙！4. 总结阿贝折光仪测定折光率，听起来有点高大上，其实就是一个简单而又有趣的过程。

阿贝折光仪的使用方法
阿贝折光仪是一种测量物质折射率的仪器，常用于光学实验室和化学实验室。

下面是阿贝折光仪的使用方法：
1. 将阿贝折光仪放置在水平台面上，并确保仪器的稳定。

2. 打开仪器的电源开关，等待一段时间，直到仪器内部的元件温度稳定。

3. 将待测样品放入阿贝折光仪的样品槽中，通常是一个透明的棱形容器。

4. 调整仪器的目镜和物镜，使其对准待测样品，并确保样品的顶部和底部均在目测范围内。

5. 通过调节仪器的精调节钮，使目视测量丝和待测样品上的视线重合。

6. 读取仪器上的标度值，并记录下来。

7. 根据测量结果和仪器的标定曲线或测量表格，计算出待测样品的折射率。

需要注意的是，使用阿贝折光仪时应注意以下几点：
- 在测量之前，应确保仪器的各个部件干净并无污染，以避免对测量结果的影响。

- 使用仪器时，要注意避免与其他光源产生干扰，比如避免室内有强烈的光线直射到样品上。

- 在读取仪器上的标度值时，要注意对准标度线，以避免读取错误。

- 测量结束后，应及时将样品槽、目镜和物镜等部件进行清洗和保养，以保证仪器的正常使用。

以上就是阿贝折光仪的使用方法，希望对您有所帮助！。

阿贝折光仪原理阿贝折光仪是一种用于测量液体折射率的仪器，它利用光的折射原理来确定物质的折射率。

它主要由光源、准直器、物镜、测量样品的装置和目镜等部分组成。

在使用阿贝折光仪进行测量时，首先需要将样品放置在测量装置中，然后通过调节目镜，观察样品中的光线偏折情况，最终通过测量得到样品的折射率。

阿贝折光仪的原理基于光在不同介质中传播时会发生折射的现象。

当光线从一个介质射入另一个介质时，光线的传播方向会发生改变，这种现象就是折射。

根据折射定律，光线在两种介质中的折射角和入射角之间存在着一定的关系，这个关系可以用来计算介质的折射率。

阿贝折光仪利用这一原理，通过测量样品中光线的偏折情况，来确定样品的折射率。

在使用阿贝折光仪时，需要注意一些影响测量精度的因素。

首先，样品应该充分填满测量装置，以确保光线在样品中的传播路径是稳定的。

其次，光源的稳定性和光线的准直度也会对测量结果产生影响，因此需要对光源进行定期检查和校准。

此外，温度和压力的变化也会对样品的折射率产生影响，因此在测量时需要对这些因素进行修正。

除了测量样品的折射率外，阿贝折光仪还可以用于测量溶液的浓度、纯度和杂质含量等。

通过测量溶液的折射率，可以间接地推断出溶液的成分和含量，从而实现对溶液性质的分析和检测。

总之，阿贝折光仪是一种基于光的折射原理来测量物质折射率的仪器，它通过测量样品中光线的偏折情况来确定样品的折射率。

在使用阿贝折光仪进行测量时，需要注意一些影响测量精度的因素，如样品的填充、光源的稳定性和准直度、温度和压力的影响等。

除了测量样品的折射率外，阿贝折光仪还可以用于测量溶液的浓度、纯度和杂质含量等。

它在化学、生物、医药等领域具有广泛的应用前景。

阿贝折光仪的操作步骤折光仪如何操作阿贝折光仪是测量物质纯度的仪器，是试验室中比较紧要的一款仪器，作为测量仪器，对于精准度的要求是比较高的，那么该如何保持其精准度呢？答案就是时时校正，随着阿贝折光仪是测量物质纯度的仪器，是试验室中比较紧要的一款仪器，作为测量仪器，对于精准度的要求是比较高的，那么该如何保持其精准度呢？答案就是时时校正，随着使用次数的加添，加之受到温度、空气等其他外部因素的影响其精准性就很简单发生更改，所以要不断的进行内部校准，确保其精准度、精密度符合要求，其校即将在恒温循环水浴和蒸馏水的环境下进行校正，而且过程要严格执行，实在的步骤如下：第一步：翻下棱镜打开/关闭手柄到第二棱镜上，然后把手柄向左完全打开第二棱镜，擦净主棱镜和第二棱镜表面，在主棱镜上滴一小滴蒸馏水，轻轻的关上第二棱镜。

第二步：连接恒温循环水浴并设置温度为20℃。

在目镜上察看并调整测量旋钮使上端读数屏读数在1.3330相近。

第三步：再察看下端的折光屏，可看到交叉线相近的颜色分界线。

调整颜色补偿旋钮消色，当分界线变为既无红色，也无蓝色时停止调整。

由于红色边缘恰好在分界线的上边而蓝色边缘则在下边，在中点均无红色和蓝色时表明颜色已完全补偿。

第四步：调整测量旋钮使分界线恰好位于交叉点，然后取下校正部分的帽子反时针调整校正螺丝，用Allen扳手。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

折光仪，又称折射仪，是利用光线测试液体浓度的仪器，用来测定折射率、双折率、光性，折射率是物质的紧要物理常数之一、很多纯物质都具有确定的折射率，物质假如其中含有杂质则折射率将发生变化，显现偏差，杂质越多，偏差越大。

阿贝尔折光仪及操作方法
阿贝尔折光仪（Abbe refractometer）是一种用来测定物质的折光率的仪器，常用于测定液体和溶液的折光率。

以下是阿贝尔折光仪的操作方法：
1. 准备工作：将阿贝尔折光仪放置在水平台面上，确保仪器平稳且水平。

使用前，需要先校准仪器。

2. 校准仪器：打开仪器的控制面板，将校准指针调到刻度为0的位置。

使用校准液滴在样品盘上，然后将样品盘放置在样品台上。

调整校准旋钮，直到校准指针指向刻度0。

3. 测量样品：将待测液体或溶液滴在样品盘上，并将样品盘放置在样品台上。

关闭仪器的控制面板，并通过透镜观察样品与背景的交界线。

调节仪器的旋钮，使交界线在放大镜中清晰可见。

4. 读取折光率：通过控制面板上的刻度，可以读取样品的折光率。

根据仪器类型和操作面板的设计，可能需要进行一些额外的操作来计算折光率。

阿贝尔折光仪通常配有一个折光率表，以便将读数转换为折光率值。

5. 清洁仪器：使用后，清洗样品盘和样品台，确保不留下任何污染物。

仔细擦拭透镜和仪器表面，以保持仪器处于良好状态。

以上是阿贝尔折光仪的基本操作方法，具体操作可能会根据仪器型号而有所不同。

在使用仪器前，务必阅读仪器的操作手册，以确保正确操作并获得准确的测量结果。

阿贝折光仪的使用方法阿贝折光仪是一种用来测量光线在透明介质中的折射率的仪器。

它由一束射入试样的光线和通过透明介质后射出的光线组成。

通过测量入射角与折射角的关系，可以计算出介质的折射率。

首先，确保阿贝折光仪的仪器表面清洁，以免影响测量结果。

接下来，将待测试样放置在光路上的试样槽中，试样应该是透明且平整的，如玻璃片、薄膜等。

调整试样槽的位置和角度，使得光线可以正常通过试样。

然后，调节入射角。

阿贝折光仪通常有一个角度调节装置，可以通过旋转调节入射角。

首先，将试样槽与光路保持平行，调整入射角为0度。

然后，逐渐增加入射角，直到观察到试样的边缘出现"波纹"或闪烁的现象。

这个现象是由于光线发生全反射而导致的，此时光线的入射角等于临界角。

记录下此时的入射角。

接下来，调节折射角。

将观察望远镜的焦平面调节到清晰的位置。

通过旋转折射角度调节装置，调整望远镜的位置，直到能够清晰看到试样表面反射出的光。

此时，记录下此时折射角的位置。

然后，测量入射角与折射角的关系。

根据斯涅尔定律，入射角（i）与折射角（r）满足折射率（n）的关系：n = sin(i) / sin(r)。

通过使用这个公式，我们可以计算出试样的折射率。

最后，对结果进行验证和校准。

可以使用一个已知折射率的标准试样进行验证，以确保仪器的准确性。

如果发现偏差，需要进行校准。

校准通常需要参考仪器的使用说明，根据仪器的特点进行调整。

需要注意的是，在使用阿贝折光仪进行测量时，要尽量避免外部光线的干扰。

可以使用光屏或者将实验环境调暗来降低干扰。

除了测量折射率，阿贝折光仪还可以用于测量材料的透明度、透射率等等。

在实际操作中，还需要根据需要灵活调整仪器的配置和参数，以满足不同的测量需求。

总之，阿贝折光仪是一种常用的光学仪器，用于测量光线在透明介质中的折射率。

通过调节入射角和折射角，测量入射角与折射角的关系，可以获得试样的折射率。

在操作时，要保持仪器的清洁和准确，并避免外部光线干扰。

阿贝折射仪的构造和使用方法
1.主体：通常由金属或塑料制成，它是仪器的主要支撑结构。

2.光源：通常使用白炽灯或者LED作为光源，能够产生均匀且稳定的光线。

3.光路：光源通过凸透镜（凸透镜与光源之间的距离可调节）和光圈形成的光束进入样品室。

光圈的大小可以通过调整光圈旋钮来控制。

4.读数装置：通常使用目镜或者半反射镜读数。

目镜具有刻度线，用于读取折射率。

使用方法如下：
1.准备：首先将仪器放在水平台面上，确保仪器水平放置，然后打开光源。

2.样品室的清洁：清洗样品室以确保没有污渍或气泡，使用软布轻轻擦拭。

3.样品放置：在样品室上方加一两滴待测液体，确保液滴覆盖样品室的全部表面，将样品被金属夹持器夹住。

4.调节焦距：将凸透镜拉近或拉远，根据待测液体的折射率调节光源和凸透镜之间的距离，使图像清晰和亮度最大化。

5.调节光圈：通过旋钮调整光圈的大小，直到目视观察到最亮的或者一致的图像。

6.读取测量结果：将目镜转动至最亮的位置，读取目镜上的刻度线，通常以折射率（nD）读数。

需要注意的是，为了获得准确的测量结果，应该遵循以下操作步骤：
a.在每次测量之前，应该清洁样品室，以防止残留物干扰测量。

b.对于粘稠液体，可能需要稍微加热液体以降低粘度。

c.当测量固体样品时，通常将固体样品溶解在适量的溶剂中，然后进行测量。

d.应避免在高温、湿度或有挥发性化学品的环境中操作，这可能会导致测量结果的不准确。

总之，阿贝折射仪是一种简单易用的测量液体折射率的仪器。

通过遵循正确的操作步骤，可以获得准确的测量结果，并在实验室、制药、食品加工等领域得到广泛应用。

阿贝折射计的构造原理和使用方法折射率是物质的重要物理常数之一，可借助它了解物质的纯度、浓度及其结构。

在实验室中常用阿贝折射计来测量物质的折射率。

它可测量液体物质。

试液用量少，操作方便，读数准确。

1、构造原理仪器的主要部分为两块高折射率的直角棱镜，将两对角线平面叠合。

两棱镜间互相紧压留有微小的缝隙，待测液体在其间形成一薄层，其中一个棱镜的一面被反射镜反射回来的光照亮。

工作原理：当一束光投在两种不同性质的介质的交界面上时发生折射现象，它遵守折射定律：βαβαn n =sin sin 式中：a 为入射角；b 为折射角；n α、n β为交界面两侧两种介质的折射率。

在一定温度下对于一定的两种介质此比值是一定的。

光束从光密介(如玻璃)进入光疏介质（如空气）时，入射角小于折射角，入射角增大时折射角也增大，但折射角不能无限增大，只能增加到=90°。

这时入射角成为临界角。

因此，只有入射角小于临界角的入射光才能进入光疏介质中。

反之，若一束光线由光疏介质进入光密介质时，入射角大于折射角。

当入射角a=90°时，折射角为o ，故任何方向的入射光都可进入光密介质中，其折射角≤o 。

折射计是光的折射由于折射率与温度和入射光的波长有关，所以在测量时要在两棱的周围夹套内通入恒温水，保持恒温，折射率以符号n 表示，在其右上角表示温度，其右下角表示测量时所用的单色光的波长。

如n d 25℃时对钠黄光的折射率。

但阿贝折射计使用的光源为白光，白光为波长为400nm-700nm 的各种不同波长的混合光。

由于波长不同的光在相同介质的传播速度不同而产生色散现象，因而使目镜有明暗交界线不清。

为此在仪器上装有可调的消色补偿器，通过它可消除色散，而得到清楚的明暗分界线。

这时所测得的液体折射率，和应用钠光D 线所得的液体折射率相同。

2、使用方法密 β β0 疏 αα＝90°（1）将超级恒温槽调到测定所需要之温度，并将此恒温水通入阿贝折射计的两棱镜恒温夹套中，检查棱镜上的温度计的读数。

【科普】阿贝折射仪原理及应用一、阿贝折射仪用途阿贝折射仪是能测定透明、半透明液体或固体的折射率nD和平均色散Nf-nC的仪器（其中以测液体为主），如仪器上接恒温器，则可测定温度为0°~70°c内的折射率Nd。

折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、浓度及色散大小等。

本仪器能测出蔗糖溶液内含糖量浓度的百分数（0~95%，相当于折射率为1.333~1.531）。

故此仪器使用范围甚广，是石油工业、油脂工业、制药工业、制漆工业、食品工业、日用化学工业、制糖工业、和地质勘察等有并工厂，学校及有并研究单位不可缺少的常用设备之一。

二、阿贝折射仪规格测量范围：nD 1.3000~1.700 锤度(Brix)： 0-95%测量准确度（nD）±0.0002 锤度(Brix)：≤±0.1%仪器质量： 2.6㎏仪器体积：100×200×240mm三、工作原理简述折射仪的基本原理即为折射定律：n1,n1n2为交界面的两侧的两种介质的折射率，若光线从光密介质进入光疏介质，入射角小于折射角，改变入射角可以使折射达到90°，此时的入射角称为临界角，本仪器测定折射率是基于测定临界角的原理。

当不同角度光线射入AB面时，其折射都大于ⅰ，如果用一望远镜对出射光线视察，可以看到望远镜视场被分为明暗两部分，二者之间有明显分界线。

明暗分界处即为临界角的位置。

四、仪器结构（一）光学部分：仪器的光学部分由望远镜系统二个部分组成1.进光棱镜2.折射棱镜3.摆动反光镜4.消色散棱镜组5.望远物镜组6.平行棱镜7.分划板 8.目镜 9.读数物镜10.反光镜 11.刻度板 12.聚光镜阿贝折射仪进光棱镜(1)与折射棱镜(2)之间有一微小均匀的间隙,被测液体就放在此空隙内。

当光线(自然光或白炽光)射入进光棱镜(1)时便在其磨砂面上产生漫反时,使被测液层内有各种不同角度的入射光,经过折射棱镜(2)产生一束折射角均大于临界角ⅰ的光线.由摆动反射镜(3)将此束光线射入消色散棱镜组(4),此消色散棱镜组是由一对等色散阿米西棱镜组成,其作用是获得一可变色散来抵消由于折射棱镜对不同被测物体所产生的色散.再由望远镜(5)将此明暗分界线成象于分划板(7)上,分划板上有十字分划线,通过目镜(8)能看到如图五上半部所示的象。
