集成运算放大器练习题及答案1

题目编号:14254 知识点:16集成运算放大器题型:单项选择题难度:中集成运算放大器是( ) 。

A.直接耦合多级放大器B.阻容耦合多级放大器C. 变压器耦合多级放大器【答案】A======================================================================题目编号:14255 知识点:16集成运算放大器题型:单项选择题难度:中集成运放级间耦合方式是( ) 。

A.变压器耦合B. 直接耦合C.阻容耦合【答案】B======================================================================题目编号:14256 知识点:16集成运算放大器题型:单项选择题难度:中集成运算放大器对输入级的主要要求是（）。

A.尽可能高的电压放大倍数B.尽可能大的带负载能力C.尽可能高的输入电阻，尽可能小的零点漂移【答案】C======================================================================题目编号:14257 知识点:16集成运算放大器题型:单项选择题难度:中集成运算放大器输出级的主要特点是（）。

A.输出电阻低，带负载能力强B.能完成抑制零点漂移C.电压放大倍数非常高【答案】A======================================================================题目编号:14258 知识点:16集成运算放大器题型:单项选择题难度:中集成运算放大器中间级的主要特点是（）。

A.足够高的电压放大倍数B.足够大的带负载能力C.足够小的输入电阻【答案】A======================================================================题目编号:14259 知识点:16集成运算放大器题型:单项选择题难度:中运算放大器接成图示电路后，其输入输出方式为（）。

电子线路单元测试题（集成运放部分1）根据湖北技能高考考纲命题 2017年秋一判断题：（每题2分，共60分）1.各级静态工作点互相干扰的耦合电路是阻容耦合或变压器耦合。

（）2.反馈是把电路的输出信号的部分送回到放大电路的输入端的过程. （）3.为减小放大电路的非线性失真的措施采用引入负反馈的方法。

（）4. 直接耦合时,各级静态工作点互相干扰。

（）5.多级放大器的通频带比组成它的各级放大器的通频带都要宽,级数愈多,通频带愈宽。

（）6.若一个放大电路具有电流并联负反馈，则可以稳定输出电压，增大输入电阻。

（）7. 若一个放大电路具有电压并联负反馈，则可以稳定输出电压. 减小输出电阻。

（）8.瞬时极性法在信号的各作用点标记的“＋”、“－”是表示电流的流入和流出极性。

（）9.若接入反馈后与未接反馈时相比输出量变大,则引入的反馈为负反馈. （）10.多级放大器是牺牲通频带的宽度来提高放大倍数. （）11.负反馈电路改善电子电路的工作状态和性能，正反馈电路可以做自激振荡器。

（）12.低频放大电路中，主要采用直接耦合方式。

（）13.变压器耦合放大器中的变压器起电压变换作用，使前后级的静态工作点互不干扰。

（）14.直接耦合放大器可以阻止直流使信号变得缓慢。

（）15.变压器耦合放大器的优点是既能放大交流信号，也能放大直流信号还可变换电压。

（）16.多级放大器总增益的表达式为Gu =Gu1 + Gu2 + Gu3 + ………+ Gun 。

（）17.多级放大器总电压放大倍数的表达式为AU =AU1×AU2×AU3×………×AUn。

（）18.多级放大器总电压放大倍数的表达式为AU =AU1 + AU2 + AU3 + …… + AUn。

（）19. 负反馈电路可以减小放大器的外部噪声和干扰。

（）20.并联负反馈可以使放大器输入电阻减小，串联负反馈可以使放大器输入电阻增大。

（）21.直流放大器不只能放大直流信号，还能放大交流信号。

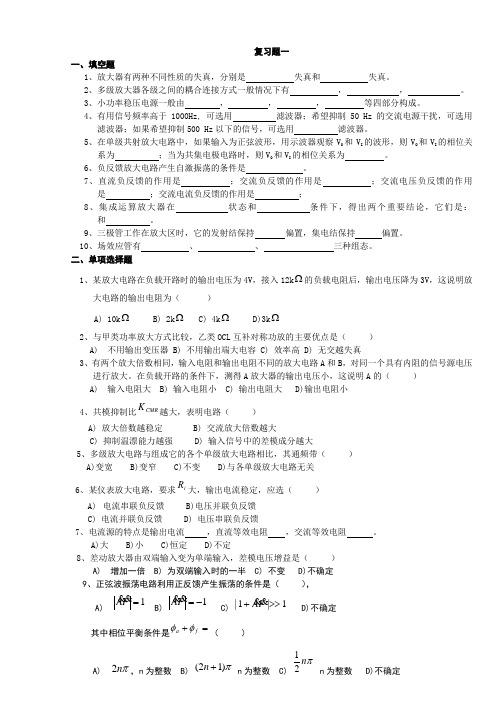

复习题一一、填空题1、放大器有两种不同性质的失真，分别是 失真和 失真。

2、多级放大器各级之间的耦合连接方式一般情况下有 ， ， 。

3、小功率稳压电源一般由 ， ， ， 等四部分构成。

4、有用信号频率高于1000Hz, 可选用 滤波器；希望抑制50 Hz 的交流电源干扰，可选用滤波器；如果希望抑制500 Hz 以下的信号，可选用 滤波器。

5、在单级共射放大电路中，如果输入为正弦波形，用示波器观察V O 和V I 的波形，则V O 和V I 的相位关系为 ；当为共集电极电路时，则V O 和V I 的相位关系为 。

6、负反馈放大电路产生自激振荡的条件是 。

7、直流负反馈的作用是 ；交流负反馈的作用是 ；交流电压负反馈的作用是 ；交流电流负反馈的作用是 ；8、集成运算放大器在 状态和 条件下，得出两个重要结论，它们是：和 。

9、三极管工作在放大区时，它的发射结保持 偏置，集电结保持 偏置。

10、场效应管有 、 、 三种组态。

二、单项选择题1、某放大电路在负载开路时的输出电压为4V ，接入12k Ω的负载电阻后，输出电压降为3V ，这说明放大电路的输出电阻为（ ）A) 10k Ω B) 2k Ω C) 4k Ω D)3k Ω2、与甲类功率放大方式比较，乙类OCL 互补对称功放的主要优点是（ ）A) 不用输出变压器 B) 不用输出端大电容 C) 效率高 D) 无交越失真3、有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A 放大器的输出电压小，这说明A 的（ ）A) 输入电阻大 B) 输入电阻小 C) 输出电阻大 D)输出电阻小4、共模抑制比CMR K 越大，表明电路（ ）A) 放大倍数越稳定 B) 交流放大倍数越大C) 抑制温漂能力越强 D) 输入信号中的差模成分越大5、多级放大电路与组成它的各个单级放大电路相比，其通频带（ ）A)变宽 B)变窄 C)不变 D)与各单级放大电路无关6、某仪表放大电路，要求i R 大，输出电流稳定，应选（ ）A) 电流串联负反馈 B)电压并联负反馈C) 电流并联负反馈 D) 电压串联负反馈7、电流源的特点是输出电流 ，直流等效电阻 ，交流等效电阻 。

中国石油大学（华东）智慧树知到“电气工程及其自动化”《电工电子学》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.集成运算放大器是电容耦合放大电路。

()A.错误B.正确2.共发射极接法的放大电路中，电阻RC的作用是：将集电极电流的变化转化为电压的变化。

()A.错误B.正确3.图示电路在开关S闭合后的时间常数τ值为()A.L/R₁B.L/(R₁+R₂)C.R₁/L4.电路如图所示，D为硅二极管，根据所给出的电路参数判断改管为()A.正偏B.反偏C.无法确定5.在电路的暂态响应中，由电容的电压和电感的电流引起的响应为零状态响应。

()A.错误B.正确6.在图示电路中，开关S在t=0瞬间闭合，则i₂(0₊)=()A.0.1AB.0.05AC.0A7.集成运算放大器的输入电阻很大。

()A.正确B.错误8.有额定电压UN=220V，额定功率PN分别为100W和25W的两只白炽灯泡，将其串联后接入220V的电源，其亮度情况是()。

A.PN=100W的白炽灯较亮B.PN=25W的白炽灯泡较亮C.两只灯泡一样亮9.当给二极管加正向偏置电压时，二极管截止。

()A.错误B.正确10.集成运算放大器是电容耦合放大电路。

()A.正确B.错误11.当给二极管加正向偏置电压时，二极管截止。

()A.正确B.错误12.零点漂移产生的原因之一是温度对晶体管的影响。

()A.错误B.正确13.在图示电路中，开关S在t=0瞬间闭合，则i₂(0₊)=()A.0.1AB.0.05AC.0A14.一个输出电压几乎不变的设备，有载运行。

当负载增加时，是指()。

A.负载电阻越来越大B.负载电流越来越小C.电源输出电流越来越大15.电路如图所示，R₁、R₂支路引入的反馈为()A.正反馈B.串联电压负反馈C.并联电压负反馈第2卷一.综合考核(共15题)1.正弦量的大小和方向都随时间不断变化，因此不必选择参考方向。

()A.错误B.正确2.使用三要素法求解电路响应时，电路时间常数应为换路后电路的时间常数。

练习题一、选择题1.集成运放级间耦合方式是()。

A.变压器耦合B.直接耦合C.阻容耦合2.开环工作的理想运算放大器，同相输入时的电压传输特性为()。

(a)(b)(c)I3.理想运算放大器的共模抑制比为()。

A.0B.约120dBC.无穷大4同相输入比例运算放大器电路中的反馈极性和类型属于()。

A.正反馈B.串联电流负反馈C.并联电压负反馈D.串联电压负反馈5.电路如图所示，RF 引入的反馈为()。

A.串联电压负反馈B.串联电流负反馈C.并联电压负反馈D.并联电流负反馈6.电路如图所示，R F 引入的反馈为()。

A.串联电流负反馈B.串联电压负反馈C.并联电流负反馈D.并联电压负反馈7.在运算放大器电路中，引入深度负反馈的目的之一是使运放()。

A.工作在线性区，降低稳定性B.工作在非线性区，提高稳定性O图1图3u Ou iOuC.工作在线性区，提高稳定性8.电路如图所示，当R F 减小时，放大电路的()。

A.频带变宽，稳定性降低B.频带变宽，稳定性提高C.频带变窄，稳定性降低D.频带变窄，稳定性提高R F9.电路如图所示，反相比例运算电路的输入电阻r i1与同相比例运算电路的输入电阻r i2相比较()。

A.r i1＞r i2B.r i1＜r i2C.r i1=r i210.电路如图所示，其电压放大倍数等于()。

A.1B.2C.011.如图所示电路中，能够实现uo=ui 运算关系的电路是()。

A.图1B.图2C.图312.电路如图所示，已知u i =1V，当电位器的滑动端从A 点移到B 点时，输出电压u O 的变化范围为()。

A.-1~+1VB.+1~0Vu OuUu OC.-1~0VD.+1~-1V13.电路如图所示，输入为u i ，则输出u O 为()。

A.u iB.2u iC.014.电路如图所示，该电路为()。

A.积分运算电路B.微分运算电路C.比例积分运算电路15.电路如图所示为()。

A.反相式电压源B.电流源C.同相式电压源16.图1所示为比较器电路，其传输特性为图图2(a)(b)(c)17.电路如图所示，输入电压ui=10sin ωt (mV)，则输出电压u O 为()。

第6章集成运算放大器的应用一填空题1、反相比例电路中，集成运放的反相输入端为点，而同相比例电路中集成运放两个输入端对地的电压基本上等于电压。

2、对数和指数电路是利用二极管的电流和电压之间存在。

3、将正弦波转换为矩形波，应采用；将矩形波转换为三角波，应采用；将矩形波转换为尖脉冲，应采用。

4、滞回比较器具有特性，因此，它具有强的特点。

5、电压比较器的集成运放常常工作在；常用的比较器有比较器、比较器和比较器。

答案：1、接地、电源 2、指数关系 3、过零比较器、积分电路、微分电路 4、滞回，抗干扰性5、非线性区，单限、滞回、窗口二选择题1、为了避免50Hz电网电压的干扰进入放大器，应选用______滤波电路（）A.低通B.高通C.带通D．带阻2、若从输入信号中抑制低于3kHZ的信号，应选用_____滤波电路（）A.低通B.高通C.带通D．带阻3、若从输入信号中取出低于3kHZ的信号，应选用_____滤波电路（）A.低通B.高通C.带通D．带阻4、若从有噪声的信号中提取2kH Z～3kH Z的信号进行处理，应选用_____滤波电路（）A.低通B.高通C.带通D．带阻5、在下列电路中，____电路能将正弦波电压移相+900。

（）A.反相比例运算电路B.同相比例运算电路C.积分运算电路6、在下列电路中，____电路能将正弦波电压转换成二倍频电压。

（）A.加法运算电路B.乘方运算电路C.微分运算电路7、在下列电路中，能在正弦波电压上叠加一个直流量的电路为（）A.加法运算电路B.积分运算电路C.微分运算电路8、在下列电路中，能够实现电压放大倍数为-90的电路为（）A.反相比例运算电路B.同相比例运算电路C.积分运算电路答案：1、D 2、B 3、A 4、C 5、C 6、B 7、A 8、A三判断题1、差分比例电路可以实现减法运算。

（）2、比例、积分、微分等信号运算电路中，集成运放工作在线性区；而有源滤波器、电压比较器等信号处理电路中，集成运放工作在非线性区。

第十章练习题1.集成运算放大器是：( )(a)(b)(c) 直接耦合多级放大器阻容耦合多级放大器变压器耦合多级放大器2.集成运算放大器的共模抑制比越大,(a)差模信号放大倍数越大；(b)带负载能力越强；(c)抑制零点漂移的能力越强3.电路如图10-1所示，( )(a)串联电压负反馈(c)串联电流负反馈表示该组件:RF2 引入的反馈为并联电压负反馈(b)4.比例运算电路如图( )(a) RF图10-1 10-2所示，该电路的输出电阻为：5.电路如图10-3( )(a)图 1 (b)图 2 (c)图 3图 10-69. 电路如图10-7所示，该电路为：(a)比例运算电路(b)比例一积分运算电路(C)微分运算电路G-只_________ B ---- L ___」\—— - g + +1R i?S3图 10-36.电路如图 10-4 ( ) (a)加法运算电路;所示, 则该电路为: (b)反相积分运算电路; (C)同相比例运算电路R F7.电路如图 10-5 ( ) (a)加法运算电路(b)减法运算电路 所示, 该电路为: R iO OR 2图 10-4(c)比例运算电路图 10-58.电路如图10-6所示，该电路为： ( ) (a)加法运算电路 (b)减法运算电路 U i2 O(c)比例运算电路R―O uo10.电路如图10-8 所示试求：(1)当R p滑动点滑动到(2)当R p滑动点滑动到(3)当R p滑动点滑动到11.电路如图10-9所示，⑴开关S i，S3闭合,(2)开关S i，S2闭合,要求:525312. 电路如图(1)当R(2)当R(3)当R打开时,打开时,写出u O与u的关系式;写出U o与U的关系式。

R为可变电阻,10-10所示，R时，u o等于多少？0.8R时，U o等于多少?1.2R时，U o等于多少？图10-9电压U 9V ，试求：A点时,B点时，C 点(R,U o ?u o ?的中点)时，U o电位器R p的阻值为20k 013.电路如图14.电路如图U3 1V,15.电路如图10-11所示,10-12所示求输出电压10-13所示,R F2 F3图10-1010k , U| 1V 求输出电压U o。

第1 页共6 页第十章练习题1. 集成运算放大器是：答( ) (a) 直接耦合多级放大器(b) 阻容耦合多级放大器(c) 变压器耦合多级放大器2. 集成运算放大器的共模抑制比越大，表示该组件：答( ) (a) 差模信号放大倍数越大；(b) 带负载能力越强；(c) 抑制零点漂移的能力越强3. 电路如图10-1所示，R F2引入的反馈为：答( ) (a) 串联电压负反馈(b) 并联电压负反馈(c) 串联电流负反馈(d) 正反馈- ∞＋＋- ∞＋＋R 1R 2R3R F1u OR F 2u i图10-1 4. 比例运算电路如图10-2所示，该电路的输出电阻为：答( ) (a) R F (b) R 1+R F (c) 零- ∞＋＋R 1R Fu Ou i图10-2 5. 电路如图10-3所示，能够实现u u O i=-运算关系的电路是：答( ) (a) 图1 (b) 图2 (c) 图3 图10-3 6. 电路如图10-4所示，则该电路为：答( ) (a)加法运算电路；加法运算电路； (b)反相积分运算电路； (c) 同相比例运算电路同相比例运算电路- ∞＋＋u iR 1R 2R F图10-4 7. 电路如图10-5所示，该电路为： 答 ( ) (a) 加法运算电路加法运算电路 (b) 减法运算电路 (c) 比例运算电路比例运算电路- ∞＋＋RRRu Oui 1u i2图10-5 8. 电路如图10-6所示，该电路为： 答 ( ) (a) 加法运算电路加法运算电路 (b) 减法运算电路 (c) 比例运算电路比例运算电路- ∞＋＋RRRRu Ou i 1u i2图10-6 9. 电路如图10-7所示，该电路为：所示，该电路为： 答 ( ) (a)比例运算电路比例运算电路 (b) 比例—积分运算电路积分运算电路 (c) 微分运算电路微分运算电路- ∞＋＋R FRC FR 1u Ou I图10-7 10. 电路如图10-8所示所示 ，输入电压u I V =1，电阻R R 1210==k W ， 电位器R P 的阻值为20k W 。

第六章集成运算放大器习题及答案1、由于 ，集成电路常采用直接耦合，因此低频性能好，但存在 。

2、共模抑制比K CMR 是 ，因此K CMR 越大，表明电路的 。

3、电流源不但可以为差分放大器等放大电路 ，而且可以作为放大电路的 来提高放大电路的电压增益，还可以将差分放大电路双端输出 。

4、一般情况下，差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。

（ ）5、在输入信号作用下，偏置电路改变了各放大管的动态电流。

（ ）6、有源负载可以增大放大电路的输出电流。

（ ）7、用恒流源取代长尾式差分放大电路中的发射极电阻Re ，将使电路的 （ ） A.差模放大倍数数值增大 B.抑制共模信号能力增强 C.差模输入电阻增大8、在差动电路中，若单端输入的差模输入电压为20V ，则其共模输入电压为（ ）。

A. 40VB. 20VC. 10VD. 5V 9、电流源的特点是（ ）。

A 交流电阻小，直流电阻大；B 交流电阻大，直流电阻小； C. 交流电阻大，直流电阻大； D. 交流电阻小，直流电阻小。

10、关于理想运算放大器的错误叙述是（ ）。

A ．输入阻抗为零，输出阻抗也为零；B ．输入信号为零时，输出处于零电位；C ．频带宽度从零到无穷大；D ．开环电压放大倍数无穷大 11、（1）通用型集成运放一般由哪几部分电路组成？每一部分常采用哪种基本电路？对每一部分性能的要求分别是什么？（2）零点漂移产生的原因是什么？抑制零点漂移的方法是什么?12、已知一个集成运放的开环差模增益A id 为100dB ，最大输出电压峰-峰值U opp =±10V,计算差模输入电压u i （即u +-u -）为10μV,0.5mV ，-200μV 时的输出电压u 0。

13、如图所示电路参数理想对称，晶体管的β均为50 ,r bb ′=100Ω，U BEQ = 0.7。

试计算R W 滑动端在中点时VT 1管和VT 2管的发射极静态电流I EQ ，以及动态参数A d 和R i 。
