题目：凸台零件的数控加工工艺分析摘要【摘要】此次设计是基于SEMENS802C/802S的典型零件的编程与加工。

数控技术及数控机床在当今机械制造业中的重要地位和巨大效益，显示了其在国家基础工业现代化中的战略性作用，并已成为传统机械制造工业提升改造和实现自动化、柔性化、集成化生产的重要手段和标志。

数控技术及数控机床的广泛应用，给机械制造业的产业结构、产品种类和档次以及生产方式带来了革命性的变化。

数控机床是现代加工车间最重要的装备。

它的发展是信息技术(1T)与制造技术(MT)结合发展的结果。

现代的CAD/CAM敏捷制造和智能制造技术，都是建立在数控技术之上的。

掌握现代数控技术知识是现代机电类专业学生必不可少的。

本次设计内容介绍了数控加工的特点、加工工艺分析以及数控编程的一般步骤。

并利用Mastercam制造工程师软件完成零件的三维造型，进行加工轨迹设计，实现加工仿真。

利用斯沃仿真软件完成仿真加工。

利用CAD/CAM软件及G代码指令进行手工编程。

【关键词】：数控技术Mastercam制造工程师三维造型仿真加工手工编程自动编程目录摘要 (2)目录 (3)前言 (7)第一章概述 (8)1.1 数控加工的特点 (8)1.2 数控机床 (9)1.3 数控加工 (9)1.4 数控编程系统 (10)1.5 CAD/CAM系统 (11)1.6利用Mastrecam制造工程师CAD/CAM系统进行自动编程的基本步骤 (12)1.6.1 CAM系统的编程基本步骤如下： (13)1.6.2 加工工艺的确定 (13)1.6.3 加工模型建立 (13)1.6.4 刀具轨迹生成 (14)1.6.5 后期G代码生成 (14)1.6.6 加工代码输出 (14)第二章工艺分析 (16)2.1数控车工工艺分析 (16)2.1.1 分析图样 (16)2.1.2 分析加工方式 (17)2.1.3毛坯得选择 (17)2.1.4分析加工路线 (17)2.15 工序卡片 (18)2.2程序 (19)2.2.1坐标计算 (19)2.2.2程序编制 (19)1.2.3程序校验、仿真 (22)2.3加工 (22)2.3.1材料选择 (22)2.3.2机床配置 (22)2.3.3夹具刀具选择 (23)第三章数控铣工工艺分析 (24)3.1 工艺分析 (24)31.1 分析图样 (24)31.2分析加工方式 (24)3.1.3毛坯得选择 (24)3.1.4分析加工路线 (25)3.1.5工艺卡片的制作 (26)3.2程序 (27)3.2.1坐标计算 (27)3.2.2程序编制 (27)3.2.3程序校验、仿真 (29)3.3加工 (29)3.3.1材料选择 (29)3.3.2机床配置 (29)3.3.3夹具，刀具选择 (29)3.4 机床的调试 (29)3.4.4 机床试运行 (30)3.5程序传输 (30)3.6程序加工 (30)第四章数控车车中出现的问题及解决方法。

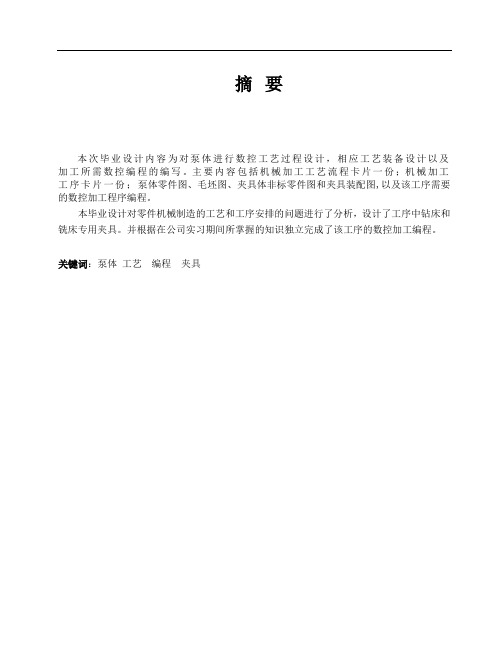

摘要本次毕业设计内容为对泵体进行数控工艺过程设计，相应工艺装备设计以及加工所需数控编程的编写。

主要内容包括机械加工工艺流程卡片一份；机械加工工序卡片一份；泵体零件图、毛坯图、夹具体非标零件图和夹具装配图,以及该工序需要的数控加工程序编程。

本毕业设计对零件机械制造的工艺和工序安排的问题进行了分析，设计了工序中钻床和铣床专用夹具。

并根据在公司实习期间所掌握的知识独立完成了该工序的数控加工编程。

关键词：泵体工艺编程夹具AbstractThis graduation design is designed for the design of numerical control process of the pump body, the design of the corresponding process equipment and the coding of nc programming required for processing. The main content consists of a copy of the process CARDS of mechanical processing. A copy of the machining process card; Pump body parts drawing, blank drawing, detail drawings of non-standard parts and fixture assembly drawing, and NC machining programming required by the process.This graduation design analyzes the process and process arrangement of parts machineries, and designs the special fixture of drilling machine and milling machine in the process. According to the knowledge gained in the company's internship, the NC process programming is completed.Keywords:pump body; process; programming; fixture目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 课题背景 (1)1.2 数控加工发展概况 (2)1.3 设计内容简介 (3)第2章零件的分析 (4)2.1零件的工艺分析及生产类型的确定 (4)第3章工艺规程设计 (5)3.1选择毛坯 (5)3.2确定机械加工余量 (5)3.3确定毛坯尺寸 (5)3.4选择加工方法，制定工艺路线 (5)3.5工序设计 (7)3.6确定切削用量 (9)第4章钻床专用夹具设计 (13)4.1定位方案 (13)4.2夹紧机构 (13)4.3导向装置 (13)4.4夹具与机床连接元件 (13)4.5夹具体 (13)第5章数控加工程序编写 (14)5.1毛坯件分析 (14)5.2程序编写 (14)结论 (15)致谢 (16)参考文献 (17)第1章绪论1.1 课题背景本次设计为校企合作出题，因企业现有设备全部为西门子系统的数控机床，所以本次设计偏向数控工艺，强调学校教学内容与企业生产相结合。

实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。

2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

②每次切深为2㎜，分二次加工完。

2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。

故选用XKN7125型数控立式铣床。

3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O 作为对刀点。

6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。

该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。

摘要在本设计说明书中,我通过对零件的图形分析,零件的结构工艺性，技术要求进行仔细分析了，所设计的零件结构应便于成型，并且成本低，效率高，它的涉及面广，因此这一环节是技术的关键，以便在拟定工艺规程时采用适当的措施。

材料分析,选好了加工毛坯,了解常用的毛坯种类：锻件.型材.焊接件.冷压件等，还有毛坯是根据零件要求的形状，工艺尺寸等方面而制成的进一步加工使用的生产对象。

在制订零件的工艺规程时，正确的选择工件的基准有着很重要的意义，应划分阶段一般分粗加工.半精加工和精加工三个阶段。

选择的机床型号是CA6140普通车床，CJ6032A教学型数控车床。

另外还对加工的工序.工艺进行分析,从而手工将加工零件的全部工艺过程、工艺参数、位移数据等以规定的代码、程序格式写出,编制出了适合所选车床的程序。

关键词:零件的分析，毛坯，工艺，工序尺寸，加工路线，编程目录第一章零件的分析 (2)1.1 零件的结构工艺性分析 (2)1.1.1 零件的形状分析 (2)1.1.2 零件的形位公差分析 (2)1.1.3零件的加工表面分析 (2)1.2 零件的材料分析 (3)第二章毛坯的设计 (4)2.1 确定零件的生产类型和生产纲领 (4)2.2.1 毛坯的种类 (4)2.2.2 毛坯种类的选择 (4)2.2.3毛坯的形状与尺寸的选择 (4)第三章零件工艺规程的设计 (6)3.1 定位基准的的选择 (6)3.1.1 精基准的选择 (6)3.1.2 粗基准的选择 (6)3.2 零件表面加工方法的选择 (7)3.3 加工顺序的安排 (7)3.3.1 加工阶段的划分 (7)3.3.2 工序的合理组合 (7)3.3.3 加工顺序的安排 (8)3.4 工艺的制定 (9)3.4.1 工序基准的制定 (9)3.4.2 确定工序尺寸的方法 (9)3.4.3 加工余量的确定 (10)3.4.4 机床的选择 (11)3.4.5 工艺装备的选择 (11)3.4.6 切削用量的选择 (1)第四章数控加工程序的编制 (16)4.1 数控加工的特点 (16)4.2 数控编程方法及特点 (16)4.2.1 数控编程的分类 (16)4.2.2 编程零点及坐标系的选择 (16)4.2.3 对刀点的选择 (16)4.2.4 加工路线的确定 (17)4.3 数控加工程序的内容 (17)4.3.1车床程序 (17)结束语 (23)参考文献 (24)前言毕业设计是培养我们实际工作能力的最后一个重要实践性学习环节，它不但是对我们三年来的学习与实践是一个很好的总结和考验，也是为以后从事专业技术工作做个强而有力的铺垫。
