附：
上海浦东新区商城路738号胜康廖氏大厦906A （邮编：200120）
化方法
常的钝化方法有热氧化法，化学钝化及硅片表面电荷沉积等方法。这里主要讲化学钝化学钝化前，对于不同的样品，需要不同的处理方法，主要是为了减少表面损伤层的或表面特别均匀的腐蚀过，表面有氧化层的样片，在化学钝化前需要 HF 处理。 的钝通化法，使用影响：
- 对于抛光过或表面特别均匀的腐蚀过，而且是表面没有氧化层的样片, 无需预先处理 - 对于抛光过 方法如下：在 5% HF 中浸泡一段时间，时间的长短取决于 氧化层的厚度，如 20A 氧化层，需要 30 S; 500-2000A 的氧化层需要 5-10 分钟。
- 对于表面有损伤，或粗糙表面的样片 （太阳能级样品大都属此列），需要预先处理： 在 HF+HNO3 （95%HNO3 + 5% HF ）中浸泡 1 分钟
钝化过程：
1. 准备好碘酒,塑料袋和吸管。如下图：
2. 将样品放入塑料袋中。如下图：
上海浦东新区商城路738号胜康廖氏大厦906A （邮编：200120）
3. 将配好的碘酒均匀的涂在硅片的正反面。如下图：
4. 驱赶出袋中的气泡并封好袋口，如下图：
5. 放入测试台测量即可。
不锈钢钝化盐雾试验标准及操作规范及测试的方法GBT2423.17盐雾实验 浏览次数:626 盐雾试验机酸性盐雾；腐蚀；盐雾美国标准 ASTM/G 85—1998 盐雾试验机酸性盐雾；腐蚀；盐 雾美国标准 改性盐雾试验方法 本标准已被(美国)国防部的机构所采用。 1范围 1.1本方法为特殊用途的五种改性盐雾试验提出了下述环境条件，以开发的时间顺序列出： 1.1.1附录A1：连续醋酸盐雾试验。 1.1.2附录A2：循环酸性盐雾试验。 1.1.3附录A3：循环酸性海水试验(SWAAT)。 1.1.4附录A4：循环SO2盐雾试验。 1.1.5附录A5：稀电解液喷雾和干燥循环试验。 1.2对具体的产品，本方法并没有规定所用的改性类型、试验样品或暴露周期，也没有规定对结果的解释。 1.3本方法没有涉及所有的安全问题，如在使用中涉及安全问题，使用本方法的人员有责任在使用前采用适当的安全和保健措施，制定合适的限止范围。 2参考资料 2.1 ASTM标准： B117盐雾试验方法 D609用于涂料、上光涂、改性漆和有关涂装产品试验的冷轧钢试片的制备方法 D1141人造海水规范 D1193试剂级水的规范 D1654试验后涂层和涂装试样的评价方法 E70使用玻璃电极的水溶液pH值测定法 3意义和用途 3.1本方法适用于黑色金属及有色金属；也适用于有机和无机涂层。当需要采用与B117方法的盐雾试验不同的或更多的腐蚀环境的时候，本方法所介绍的改性方法是有用的。 4设备 4.1试验箱：
4.1.1用于盐雾试验的设备包括一个喷雾箱，一个盐液槽，合适的电源，可调节的合适的压缩空气，一个或几个雾化喷嘴，试样支架，试验箱加热装置。设备的大小及详细结构是可选择的，但应能提供本方法所要求的环境。所用的材料应不影响喷雾的腐蚀作用。能满足这些环境的合适设备是ASTM/B117附录A1所述的设备，再按本方法各附录的介绍进行必要的改进。 4.1.2设计的设备，应使凝聚在试验箱顶上的液滴不落在试验中的样品上。不能将从试样上滴下的溶液回收到盐液槽中重新用于喷雾。 4.1.3试验箱应装有一个或者多个时间控制器，用于周期性的喷雾和定期的输入压缩空气。 4.2压缩空气源： 4.2.1确保传送到一个或几个喷嘴去雾化盐溶液的压缩空气无油和污物，并保持压力为69kPa～172kPa(10psi～25psi)。 注1：通过一个水洗塔或通过至少长610mm的如石棉、云母，羊毛纤维或活性氧化铝等合适的洗涤材料，可以除去油和污物。 4.2.2饱和塔(水泡塔)的温度，随使用的试验方法的不同而不同。 4.3盐雾箱的条件： 4.3.1温度—暴露区的温度随使用的试验方法的不同而不同。不同的方法推荐的暴露区温度见附录。记录试验箱关闭时的温度，一天最少两次，每次至少相隔7小时(除周末和节假日之外，因此时盐雾试验没有因为放置暴露试样、重新放试样、取出试样或者检查，和补充储液槽溶液而中断)。 注2：记录温度合适的方法是使用连续记录温度的设备或从设备外面能读出的温度表。在关闭试验箱时记录温度，可以避免由于开箱时湿球影响引起的不可靠的低的读数。 4.3.2,喷雾和盐雾量—在暴露区内至少放置两个干净的盐雾收集器，并使其不收集从试验样品上落下的溶液，或者任何别的水源。把收集器放在接近试验样品的位置，一个放在靠近喷嘴的地方，另一个放在远离喷嘴的地方。确保在最少16小时连续喷雾时，在收集器的水平面积80cm2上，每小时每个收集器收集的溶液在1.0～2.0mL之间。注3:合适的收集器可用导管完全插入到有刻度的量筒里，且用塞子塞好的玻璃漏斗，或者定型的圆形容器。漏斗或圆形容器的直径为100mm，面积约 80cm2. 4.3.3,控制或阻隔喷嘴或几个喷嘴，使盐雾不直接喷到试验样品上。 5试验样品 5.1根据受试材料或产品的规范，或者依据买卖双方共同的协议，规定使用的试验样品的型号和数量，及评定试样结果的准则。 5.2准备试验样品： 5.2.1清洗金属的和有金属覆盖层的样品，清洗方法应根据样品表面和沾染物的性质来选择，但清洗时不能使用除纯氧化镁软膏外的研磨剂，也不能使用会产生腐蚀或保护膜的溶剂。使用硝酸溶液对不锈钢试样进行清洗或钝化时，须经买卖双方同意方可进行。应注意清洗后的试样不要由于多余的操作或粗心大意，而使表面重新污染。 5.2.2涂料及其它有机涂层试样应根据试验材料的适用规范来制备或按买卖双方同意的方法制备。否则，试样用钢应符合ASTM/D609的要求，并按照D609有关程序来制备涂装试样。
铝及铝合金表面钝化处理 一.钝化的意义及机理简介 一般来说，易离子化的金属容易氧化，即容易腐蚀，而事实上并非完全如此，有些金属如铝、镁、铬等虽然易离子化，但由于它们在大气或水中容易生成一层腐蚀产物的薄膜，从而却提高了耐蚀性。通过化学或电化学方法使金属表面状态发生变化，使其溶解速度急剧下降，使耐蚀性提高，此种工艺过程称为钝化。钝化往往伴随阳极电位突然升高，从而使阳极反应难以进行，使金属腐蚀速度减慢或停止。由于钝化能显著提高金属的耐蚀性，故在机械、电子、仪器、日用品、军工器械等领域广泛应用。 关于钝化机理目前存在多种理论，主要有两种，一种是薄膜理论，另一种是吸附理论。薄膜理论认为，在钝化过程中，金属表面生成一层氧化膜。正是由于这一层膜的存在，将基体金属与腐蚀介质分开，达到保护基体金属，使其不被继续受腐蚀。吸附理论认为，在钝化过程中，金属表面形成一层吸附层，主要是氧的吸附层。正是由于这一吸附层的存在，使金属耐蚀性提高。但是上述这两种理论均不能完全解释全部钝化现象，有待进一步完善。 二.表面钝化处理方法 铝及铝合金工件，无论是化学氧化法或阳极氧化法制取的氧化膜都是多孔的，易受污染，耐蚀性不高。例如，铝及铝合金阳极氧化膜是一种具有蜂窝状结构的多于L膜，其微孔数量达4～77×109个/cm2，比表面积非常高。因此，使得氧化膜的表面具有极高的化学活性，空气中或者使用环境中的腐蚀介质或污染物极易被吸附到膜孔内，所以未经封闭处理的铝合金阳极氧化膜耐蚀性和抗污染能力均不高。即使氧化膜在染色后也应进行钝化或封闭处理，以提高其耐蚀性。 1.化学氧化后钝化处理 铝及铝合金工件化学氧化后钝化处理的工艺条件及钝化液配方。 2.阳极氧化后钝化处理 铝及铝合金工件阳极氧化后钝化处理的工艺条件及钝化液配方。 3.氧化膜的封闭处理 氧化膜的封闭实际上就是封闭氧化膜的微孔，孔处理。铝及铝合金阳极氧化膜的封闭方法很多，如下：降低其表面活性，因此也称为封主要可分为以下几种方法，分述如下： (1)水合封闭法水合封闭的基本原理是氧化膜和孔壁的A1203在较高温度的热水或水蒸气
不锈钢钢球酸洗钝化工艺 1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。 不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理 不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化
膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。 不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。因为通过酸洗使不锈钢表面平均有10μm厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1．0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。不同的钝化处理也会影响膜的成分与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢能发挥最大的耐蚀性。 国内外学者对不锈钢钝化膜的生成进行了大量研究。以近几年北京科大对316L 钢钝化膜光电子能谱(xps)研究为例作简述[1]。不锈钢钝化是表面层由于某种原因溶解与水分子的吸附，在氧化剂的催化作用下，形成氧化物与氢氧化物，并与组成不锈钢的cr、Ni、Mo元素发生转换反应，最终形成稳定的成相膜，阻止了膜的破坏与腐蚀的发生。其反应历程为： Fe·H20+O*≒[FeOH·O*]ad+H++e [FeOH·O*]ad≒[FeO·O*]ad+H++e
不锈钢酸洗钝化原理和钝化的方法与工 艺 1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。
不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GB 150一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理 不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护
电镀锌：就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。 与其他金属相比，锌是相对便宜而又易镀覆的一种金属，属低值防蚀电镀层，被广泛用于保护钢铁件，特别是防止大气腐蚀，并用于装饰。镀覆技术包括槽镀(或挂镀)、滚镀（适合小零件）、自动镀和连续镀（适合线材、带材）。 二、电镀锌分类 目前，国内按电镀溶液分类，可分为四大类： 1．氰化物镀锌 由于(CN)属剧毒，所以环境保护对电镀锌中使用氰化物提出了严格限制，不断促进减少氰化物和取代氰化物电镀锌镀液体系的发展，要求使用低氰(微氰)电镀液。 采用此工艺电镀后，产品质量好，特别是彩镀，经钝化后色彩保持好。 2．锌酸盐镀锌 此工艺是由氰化物镀锌演化而来的。目前国内形成两大派系，分别为：a) 武汉材保所的“DPE”系列；b) 广电所的“DE”系列。两者都属于碱性添加剂的锌酸盐镀锌，PH值为12.5~13。 采用此工艺，镀层晶格结构为柱状，耐腐蚀性好，适合彩色镀锌。 注意：产品出槽后—>水洗—>出光(硝酸+盐酸) —>水洗—>钝化—>水洗—>水洗—>烫干—>烘干—>老化处理(烘箱内80~90℃。 3．氯化物镀锌 此工艺在电镀行业应用比较广泛，所占比例高达40%。 钝化后(兰白)可以锌代铬(与镀铬相媲美)，特别是在外加水溶性清漆后，外行人是很难辩认出是镀锌还是镀铬的。 此工艺适合于白色钝化(兰白，银白)。 4．硫酸盐镀锌 此工艺适合于连续镀(线材、带材、简单、粗大型零、部件)，成本低廉。 三、电镀锌工艺 1.电镀锌工艺流程 以镀锌铁合金为例，工艺流程如下： 化学除油→热水洗→水洗→电解除油→热水洗→水洗→强腐蚀→水洗→电镀锌铁合金→水洗→水洗→出光→钝化→水洗→干燥。 2.电镀锌镀液配制 镀液的配制(以lL为例)： (1)在镀槽内先加入1/3体积的纯净水； (2)用1/3的纯水溶解氢氧化钠(溶解时会发热，必须小心)； (3)用少量的水将氧化锌调成糊状，然后加入较多的纯水，充分搅拌。将搅拌好的氧化锌慢慢加入到溶解好的氢氧化钠溶液中，边加边搅拌，使其充分络合后加入到镀槽中； (4)当镀液温度降至30~C以下后，加入85g的Baser，充分搅拌； (5)将15mL BaseF溶解在15g BaseR中，然后将其混合物加入镀槽；
1．不锈钢酸洗钝化的必要性: 奥氏体不锈钢具有良好的耐蚀性能，抗高温氧化性能，较好的低温性能及优良的机械与加上r生能。因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。其主要目的在于防腐防锈。不锈钢的耐腐蚀主要依靠表面钝化膜，如果膜不完整或有缺陷，不锈钢仍会被腐蚀。工程上通常进行酸洗钝化处理，使不锈钢的耐蚀潜力发挥得更大。在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验)及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等，这些物质影响了不锈钢设备与部件表面质量，破坏了其表面的氧化膜，降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀)，甚至会导致应力腐蚀破裂。不锈钢表面清洗、酸洗与钝化，除最大限度提高耐蚀性外，还有防止产品污染与获得美观的作用。在GBl50一1998《钢制压力容器》规定，“有防腐要求的不锈钢及复合钢板制造的容器的表面应进行酸洗钝化”。这一规定是针对石油化工中使用的压力容器而言的，因为这些设备用于直接与腐蚀介质相接触的场合，从保证耐蚀耐蚀性出发，提出酸洗钝化是必要的。对其他工业部门，如并非出于防腐目的，仅基于清洁与美观要求，而采用不锈钢材判·的则无需酸洗钝化。但对不锈钢设备的焊缝还需要进行酸洗钝化。对核工程、某些化工装置及其它使用要求严格的，除酸洗钝化外，还要采用高纯度介质进行最终精细清洗或进行机械、化学与电解抛光等精整处理。 2．不锈钢酸洗钝化原理
不锈钢的抗腐蚀陛能主要是由于表面覆盖着一层极薄的(约1nm)致密的钝化膜，这层膜1n腐蚀介质隔离，是不锈钢防护的基本屏障。不锈钢钝化具有动态特征，不应看作腐蚀完全停止，而是形成扩散的阻挡层，使阳极反应速度大大降低。通常在有还原剂(如氯离子)情况下倾向于破坏膜，而在氧化剂(如空气)存在时能保持或修复膜。 不锈钢工件放置于空气中会形成氧化膜，但这种膜的保护性不够完善。通常先要进行彻底清洗，包括碱洗与酸洗，再用氧化剂钝化，才能保证钝化膜的完整性与稳定性。酸洗的目的之一是为钝化处理创造有利条件，保证形成优质的钝化膜。因为通过酸洗使不锈钢表面平均有10μm 厚一层表面被腐蚀掉，酸液的化学活性使得缺陷部位的溶解率比表面上其它部位高，因此酸洗可使整个表面趋于均匀平衡，一些原来容易造成腐蚀的隐患被清除掉了。但更重要的是，通过酸洗钝化，使铁与铁的氧化物比铬与铬的氧化物优先溶解，去掉了贫铬层，造成铬在不锈钢表面富集，这种富铬钝化膜的电位可达+1．0V(SCE)，接近贵金属的电位，提高了抗腐蚀的稳定性。不同的钝化处理也会影响膜的成分与结构，从而影响不锈性，如通过电化学改性处理，可使钝化膜具有多层结构，在阻挡层形成CrO3或Cr2O3，或形成玻璃态的氧化膜，使不锈钢能发挥最大的耐蚀性。 国内外学者对不锈钢钝化膜的生成进行了大量研究。以近几年北京科大对316L钢钝化膜光电子能谱(xps)研究为例作简述[1]。不锈钢钝化是表面层由于某种原因溶解与水分子的吸附，在氧化剂的催化作用下，形成氧化物与氢氧化物，并与组成不锈钢的cr、Ni、Mo元素发生转换反
锌镀层性质与用途 锌镀层在大气条件下对钢铁零件为阳极性镀层，经彩色钝化后，明显地提高了镀层的保护性能并改善了外观。主要用于防止钢铁零件的腐蚀，其镀层价格低廉，耐腐蚀性能优良，应用量大面广。 镀锌工艺的种类 1、氰化镀锌：分高氰镀锌、中氰镀锌、低氰镀锌； 2、酸性镀锌：硫酸盐镀锌、弱酸性氯化钾镀锌、氨三乙酸－氯化铵镀锌； 3、碱性无氰锌酸盐镀锌。 各种镀锌工艺的优缺点 1、氰化镀锌 优点：镀层结晶细致，镀液的分散能力和覆盖能力较好，对钢铁设备无腐蚀作用。 缺点：镀液含有剧毒氰化物，排放的废水和废气对环境有危害。 2、硫酸盐镀锌 优点：成本低，镀液稳定，电流效率高，允许的阴极电流密度上限值很高，沉积速度快。 缺点：均镀能力和深镀能力较差，镀层结晶较粗，只适用于镀外形简单的零件。镀液对钢铁设备有腐蚀作用。 3、弱酸性氯化钾镀锌 优点：无氰，镀液成分简单、稳定，投产成本不高，电流效率高，节约电能，沉积速度快，生产效率高，适用于铸铁零件、高碳钢零件镀锌。镀层光亮、细致，整平性好。 缺点：镀液对钢铁设备有腐蚀作用。如果后处理不好，彩色钝化膜的抗盐雾性能比碱性镀锌差。 4、氨三乙酸－氯化铵镀锌 优点：由于氨三乙酸对锌的络合能力较强，显著增加了锌沉积时的阴极极化作用，镀液的分散能力和覆盖能力较好，镀层比较光亮。 缺点：镀液对钢铁设备有腐蚀严重。 5、碱性锌酸盐镀锌 优点：无氰，对钢铁设备无腐蚀，钝化膜在湿热的大气中不容易变色发黑。 缺点：在镀层的结合力和脆性方面于氰化镀锌相比有一定的差距。 镀锌钝化处理的定义 将镀件在一定的钝化液中进行化学处理，使锌层表面形成一层致密的稳定性较高的薄膜，即钝化膜。这层钝化膜可使锌镀层的耐腐蚀能力提高6~8倍，并赋予锌以美丽的装饰外观和提高耐污染的能力。
Designation:A967–01e1 Standard Speci?cation for Chemical Passivation Treatments for Stainless Steel Parts1 This standard is issued under the?xed designation A967;the number immediately following the designation indicates the year of original adoption or,in the case of revision,the year of last revision.A number in parentheses indicates the year of last reapproval.A superscript epsilon(e)indicates an editorial change since the last revision or reapproval. e1N OTE—Paragraph3.1.1.5was deleted editorially in April2002.Paragraph10.2was corrected editorially in April2002. 1.Scope 1.1This speci?cation covers several different types of chemical passivation treatments for stainless steel parts.It includes recommendations and precautions for descaling, cleaning,and passivation of stainless steel parts.It includes several alternative tests,with acceptance criteria,for con?rma-tion of effectiveness of such treatments for stainless steel parts. 1.2Practices for the mechanical and chemical treatments of stainless steel surfaces are discussed more thoroughly in Practice A380. 1.3Several alternative chemical treatments are de?ned for passivation of stainless steel parts.Appendix X1gives some nonmandatory information and provides some general guide-lines regarding the selection of passivation treatment appropri-ate to particular grades of stainless steel but makes no recommendations regarding the suitability of any grade,treat-ment,and acceptance criteria for any particular application or class of applications. 1.4The tests in this speci?cation are intended to con?rm the effectiveness of passivation,particularly with regard to the removal of free iron and other exogenous matter.These tests include the following practices: 1.4.1Practice A—Water Immersion Test, 1.4.2Practice B—High Humidity Test, 1.4.3Practice C—Salt Spray Test, 1.4.4Practice D—Copper Sulfate Test, 1.4.5Practice E—Potassium Ferricyanide–Nitric Acid Test, and 1.4.6Practice F—Free Iron Test. 1.5The values stated in inch-pound units are to be regarded as the standard.The SI units given in parentheses are for information only. 1.6The following precautionary caveat pertains only to the test method portions,Sections14through18of this speci?ca-tion:This standard does not purport to address all of the safety concerns,if any,associated with its use.It is the responsibility of the user of this standard to establish appropriate safety and health practices and determine the applicability of regulatory limitations prior to use. 2.Referenced Documents 2.1ASTM Standards: A380Practice for Cleaning,Descaling,and Depassivation of Stainless Steel Parts,Equipment,and Systems2 B117Practice for Operating Salt Spray(Fog)Apparatus3 B254Practice for Preparation of and Electroplating on Stainless Steel4 2.2Federal Speci?cation: QQ-P-35C Passivation Treatments for Corrosion-Resistant Steels5 3.Terminology 3.1De?nition of Term Speci?c to This Standard—It is necessary to de?ne which of the several commonly used de?nitions of the term passivation will be used in this speci?cation.(See Discussion.) 3.1.1Discussion—Stainless steels are autopassivating in the sense that the protective passive?lm is formed spontaneously on exposure to air or moisture.The presence of exogenous surface contamination,including dirt,grease,free iron from contact with steel tooling,and so forth,may interfere with the formation of the passive?lm.The cleaning of these contami-nants from the stainless steel surface will facilitate the spon-taneous passivation by allowing the oxygen uniform access to the surface.The passive?lm may be augmented by chemical treatments that provide an oxidizing environment for the stainless steel surface. 3.1.1.1In this speci?cation,passivation,unless otherwise speci?ed,is de?ned as the chemical treatment of a stainless steel with a mild oxidant,such as a nitric acid solution,for the purpose of the removal of free iron or other foreign matter,but which is generally not effective in removal of heat tint or oxide scale on stainless steel.In the case of stainless steels with additions of sulfur for the purpose of improved machinability, 1This speci?cation is under the jurisdiction of ASTM Committee A01on Steel, Stainless Steel,and Related Alloys and is the direct responsibility of Subcommittee A01.14on Methods of Corrosion Testing. Current edition approved Oct.10,2001.Published December2001.Originally published as A967–https://www.doczj.com/doc/6a18170311.html,st previoius edition A967–99. 2Annual Book of ASTM Standards,V ol01.03. 3Annual Book of ASTM Standards,V ol03.02. 4Annual Book of ASTM Standards,V ol02.05. 5Available from Superintendent of Documents,https://www.doczj.com/doc/6a18170311.html,ernment Printing Office,Washington,DC20402. 1 Copyright?ASTM International,100Barr Harbor Drive,PO Box C700,West Conshohocken,PA19428-2959,United States.
施美乐博公司上海办事处 一． 表面处理和钝化的方法 为了有效减少表面复合，我们推荐下面的处理和钝化方法，供用户参考： 使用化学钝化前，对于不同的样品，需要不同的处理方法，主要是为了减少表面损伤层的影响： - 对于抛光过或表面特别均匀的腐蚀过，而且是表面没有氧化层的样片, 无需预先处理 - 对于抛光过或表面特别均匀的腐蚀过，表面有氧化层的样片，在化学钝化前需要 HF 处理。 方法如下：在 5% HF 中浸泡一段时间，时间的长短取决于 氧化层的厚度，如 20A 的氧化层，需要 30 S; 500-2000A 的氧化层需要 5-10 分钟。 - 对于表面有损伤，或粗糙表面的样片 （太阳能级样品大都属此列），需要预先处理： 在经过预先处理之后，就可以使用碘酒的钝化处理方法。碘酒浓度：0.2-5%, 推荐 1 升乙醇配 10 克碘。 1．准备好碘酒，塑料袋，吸管。如下图： 2．将硅片放入塑料袋中。如下图 上海浦东新区商城路 738 号胜康廖氏大厦 906A （邮编：200120） Rm.906A,Suncome Liauw's Plaza, No.738, Shangcheng Road, Pudong,Shanghai 200120, China Edited by Foxit Reader Copyright(C) by Foxit Software Company,2005-2007For Evaluation Only.
Tel: +86-21-58362889Fax: +86-21-58362887 施美乐博公司上海办事处3．将配好的碘酒用吸笔均匀涂到硅片的正反面。如下图： 4．驱赶出袋中气泡并封好袋口。如下图： 之后放入测试台测量即可。 上海浦东新区商城路 738 号胜康廖氏大厦 906A （邮编：200120） Rm.906A,Suncome Liauw's Plaza, No.738, Shangcheng Road, Pudong,Shanghai 200120, China Tel: +86-21-58362889Fax: +86-21-58362887
卫生级304不锈钢管道酸洗钝化方法 我公司在原投标预算中没有包括纯化水管道系统清洗钝化项目。但根据淮北XX药业有限公司要求，精制车间纯化水管道由我公司进行清洗钝化处理。现把清洗钝化施工方案呈报如下： 1、清洗钝化范围：属于我方施工的纯化水管的管道、管件、阀门等。 2、用水要求：在下列所有工艺操作中所用的水均为去离子水，制水操作请甲方配合。 3、安全防护措施：在酸洗液时采用了如下的安全预防措施： (1)操作工戴上清洁、透明的防毒面罩，穿上防酸服装、戴上手套。 (2)所有操作都是先在容器中加水,再加上化学品,不得相反，边加边搅拌。 （3）清洗和钝化液必须达到中性时方可排放，排放需从制水间排污口处排放，以利于环保。 二、清洗方案 1、预清洗 (1)配方：常温去离子水。 (2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，15min后打开排水阀，边循环边排放。 (3)温度：室温 (4)时间：15分钟 (5)放掉清洗用去离子水。 2、碱液清洗 (1)配方：准备氢氟化钠化学纯试剂，加入热水（温度不低于70℃）配制成1%（体积浓度）的碱液。 (2)操作程序：，用泵进行循环，时间不少于30min，然后排放。 (3)温度：70℃ (4)时间：30分钟 (5)放掉清洗液。 3、去离子水冲洗： (1)配方：常温去离子水。 (2)操作程序：用循环水泵保持在2/3bar压力下用水泵加以循环，30min后打开排水阀，边循环边排放。 (3)温度：室温 (4)时间：15分钟 (5)放掉清洗用去离子水。 三、钝化方案 1、酸液钝化 (1)配方：用去离子水及化学纯的硝酸配制8%的酸液。 (2)操作程序：用循环水泵保持在2/3bar压力下加以循环60min。60min后加入适当氢氧化钠，直至PH值等于7时，打开排水阀，边循环边排放。
镀锌后的多色钝化 镀锌后的多色钝化 镀锌后的多色钝化 1 前言 在电镀行业中，镀锌工艺及镀后处理的研究一直非常活跃。60年代以来，已经先后出现了铵盐镀锌、碱性锌酸盐镀锌、微酸性氯化物镀锌等新工艺以及各种钝化处理工艺在生产中的应用。 过去电镀锌仅作为防护性镀层来应用，钝化工艺也只是高铬彩色钝化后发展到低铬彩色钝化，充其量再增加一个漂白处理。近几年来，人们对装饰性镀层要求越来越高，各种色调钝化应运而生，这就使镀锌层的防护性镀层向防护装饰性并容的方向发展。 我们为了适应和满足市场的需要，几年来在镀锌钝化处理方面做了一些工作。开发和研究了一系列不同颜色的镀锌钝化工艺，现将我们在生产实践中对镀锌后各种颜色的钝化处理的体会简述如下。 2 镀锌钝化发展的历史 70年代以前，镀锌层的钝化工艺主要是高铬彩色钝化和镀锌漂白。由于高铬钝化中Cr6+的含量高对环境污染严重，为了解决这一问题，70年代以后出现了低铬、超低铬彩色钝化工艺。近几年来人们在镀锌层上开发一系列不同颜色的钝化工艺，钝化后即增加了防腐性，又美化了外观，如黑色、军绿色、金黄色、银白色、蓝白色、咖啡色钝化工艺等等已不断应用于生产。 随着改革的不断深入，我们现行的镀锌钝化也不断深入发展。黑色、蓝白色、军绿色钝化等将逐渐得到普通应用。 金黄色、银白色及咖啡色钝化工艺应用不普遍，因此，对许多人来说，这几种工艺是比较陌生的。由于市场的需要，对它们的研究将成为未来镀锌后处理工艺的热点，我们对几种钝化工艺进行了一系列试验，现将其介绍给大家。 3 镀锌层多色钝化 3.1 黑色钝化 镀锌层黑色钝化分为银盐型、铜盐型及银铜盐混合型，我们对银盐型进行了试验研究并在其生产中得以应用，其基本工艺如下。 3.1.1 配方及工艺条件 AgNO3 0.4~0.6 g/L
不锈钢酸洗与钝化规范 ——奥氏体不锈钢压力容器的酸洗钝化晨怡热管 1 前言 在我公司生产中，经常有不锈钢设备的制作，不锈钢设备由于接触到腐蚀性介质，会造成设备表面有明显的腐蚀痕迹及颜色不均匀的斑痕，因此对不锈钢设备表面的处理尤为关键，不锈钢设备表面的钝化处理就是一个重要环节。设备表面钝化膜形成不完善，与铁离子接触造成污染，在使用过程中就会出现锈蚀现象，造成运行介质指标变化等。下面就奥氏体不锈钢设备表面的酸洗钝化处理原理及实际操作的常规工艺过程谈一些看法，以供有关人员参考。 2 概述 奥氏体不锈钢具有良好的耐腐蚀性能，而且还有良好的冷热加工性能，因此被广泛地用于制造各类具有防腐蚀要求的压力容器，奥氏体不锈钢表面的钝化膜，对其耐腐蚀有很大影响。奥氏体不锈钢的钝化膜主要是通过对其表面进行酸洗钝化处理得来的。 3 酸洗钝化的原理 3.1钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。 其钝化机理主要可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能中固地附在金属表面上的钝化膜。这层膜成独立相存在，通常是氧和金属的化合物。它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。奥氏体不锈钢经氧化性介质处理后其表面能形成满足上述要求的钝化膜，但该钝化膜在起活化作用的Cl-、Br-、F-等卤素离子作用下，极易受到破坏。这也就是虽经酸洗钝化处理的奥氏体不锈钢压力容器在进行水压试验后若不能将水渍除干净，但应控制水的Cl-含量不超过25ppm的原因之一。另外并非任何金属的氧化膜都可视作钝化膜，如碳钢在高温氧化后形成的氧化膜由于不能满足牢固地附在金属表面的要求而不能充作钝化膜。 对于奥氏体不锈钢一般采用氧化性强的以硝酸为主剂的溶液来进行处理，为确保钝化处理的效果，在钝化前先对被钝化表面进行酸洗处理。整个处理过程就称为酸洗钝化处理，简称酸洗钝化。 4 酸洗液、钝化液及酸洗膏配方 酸洗液：20%硝酸+5%氢氟酸+75%水 钝化液：5%硝酸+2%重铬酸钾十93%水 酸洗钝化液(二合一)：20%硝酸+10%氢氟酸+70%水 酸洗钝化膏(二合一)配方：盐酸20毫升，水100毫升，硝酸30毫升，澎润土150克搅拌成糊状。 5 酸洗钝化处理的常规工艺过程 为确保酸洗钝化质量，酸洗钝化首先需考虑采用酸洗钝化液浸泡的方式，在不便于采用液体浸泡的情况下，才考虑用涂刷酸洗钝化膏的方式，但不宜使用涂刷酸洗钝化液的方式。 当采用酸洗钝化液浸泡的方式时，需定期对浸泡液进行测试和化验。 酸洗钝化的常规工艺过程如下： →酸洗→冲洗→钝化（池洗）→预处理→→酸洗钝化（二合一）液（池洗）→冲洗→后处理→酸洗钝化（二合一）膏（池洗）→ 5.1 预处理 5.1.1 去除焊缝及母材表面的飞溅、焊药、灰尘等。 5.1.2 去除油污，必要时可采用碱洗或洗涤液清洗，洗后需用清水将表面冲洗于净。 5.2 酸洗(池洗)及冲洗
表面钝化处理工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

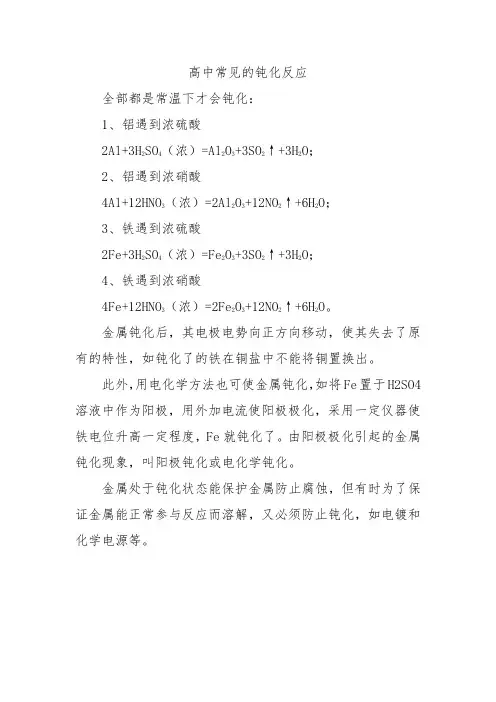

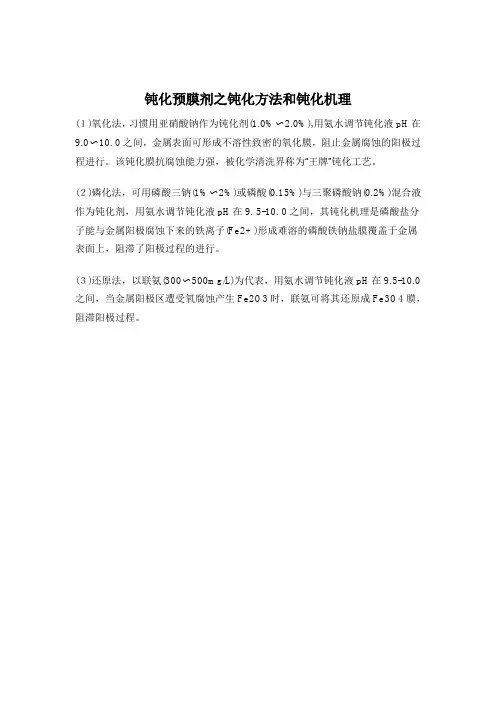

钝化是将金属置于亚硝酸盐、硝酸盐、铬酸盐或重铬酸盐溶液中处理，使金属表面生成一层铬酸盐钝化膜的过程。常作为锌、镉镀层的后处理，提高镀层的耐蚀性；有色金属的防护；提高漆膜的附着力等。 铁、铝在稀HNO3或稀H2SO4中能很快溶解，但在浓HNO3或浓H2SO4中溶解现象几乎完全停止了，碳钢通常很容易生锈，若在钢中加入适量的Ni、Cr，就成为不锈钢了。金属或合金受一些因素影响，化学稳定性明显增强的现象，称为钝化。由某些钝化剂（化学药品）所引起的金属钝化现象，称为化学钝化。如浓HNO3、浓H2SO4、HClO3、K2Cr2O7、KMnO4等氧化剂都可使金属钝化。金属钝化后，其电极电势向正方向移动，使其失去了原有的特性，如钝化了的铁在铜盐中不能将铜置换出。此外，用电化学方法也可使金属钝化，如将Fe置于H2SO4溶液中作为阳极，用外加电流使阳极极化，采用一定仪器使铁电位升高一定程度，Fe就钝化了。由阳极极化引起的金属钝化现象，叫阳极钝化或电化学钝化。 金属处于钝化状态能保护金属防止腐蚀，但有时为了保证金属能正常参与反应而溶解，又必须防止钝化，如电镀和化学电源等。 金属是如何钝化的呢其钝化机理是怎样的首先要清楚，钝化现象是金属相和溶液相所引起的，还是由界面现象所引起的。有人曾研究过机械性刮磨对处在钝化状态的金属的影响。实验表明，测量时不断刮磨金属表面，则金属的电势剧烈向负方向移动，也就是修整金属表面可引起处在钝态金属的活化。即证明钝化现象是一种界面现象。它是在一定条件下，金属与介质相互接触的界面上发生变化的。电化学钝化是阳极极化时，金属的电位发生变化而在电极表面上形成金属氧化物或盐类。这些物质紧密地覆盖在金属表面上成为钝化膜而导致金属钝化，化学钝化则是像浓HNO3等氧化剂直接对金属的作用而在表面形成氧化膜，或加入易钝化的金属如Cr、Ni等而引起的。化学钝化时，加入的氧化剂浓度还不应小于某一临界值，不然不但不会导致钝态，反将引起金属更快的溶解。 金属表面的钝化膜是什么结构，是独立相膜还是吸附性膜呢目前主要有两种学说，即成相膜理论和吸附理论。成相膜理论认为，当金属溶解时，处在钝化条件下，在表面生成紧密的、复盖性良好的固态物质，这种物质形成独立的相，称为钝化膜或称成相膜，此膜将金属表面和溶液机械地隔离开，使金属的溶解速度大大降低，而呈钝态。实验证据是在某些钝化的金属表面上，可看到成相膜的存在，并能测其厚度和组成。如采用某种能够溶解金属而与氧化膜不起作用的试剂，小心地溶解除去膜下的金属，就可分离出能看见的钝化膜，钝化膜是怎样形成的当金属阳极溶解时，其周围附近的溶液层成分发生了变化。一方面，溶解下来的金属离子因扩散速度不够快（溶解速度快）而有所积累。另一方面，界面层中的氢离子也要向阴极迁移，溶液中的负离子（包括OH-）向阳极迁移。结果，阳极附近有OH-离子和其他负离子富集。随着电解反应的延续，处于紧邻阳极界面的溶液层中，电解质浓度有可能发展到饱和或过饱和状态。于是，溶度积较小的金属氢氧化物或某种盐类就要沉积在金属表面并形成一层不溶性膜，这膜往往很疏松，它还不足以直接导致金属的钝化，而只能阻碍金属的溶解，但电极表面被它覆盖了，溶液和金属的接触面积大为缩小。于是，就要增大电极的电流密度，电极的电位会变得更正。这就有可能引起OH-离子在电极上放电，其产物（如OH-）又和电极表面上的金属原子反应而生成钝化膜。分析得知大多数钝化膜由金属氧化物组成（如铁之Fe2O3），但少数也有由氢氧化物、铬酸盐、磷酸盐、硅酸盐及难溶硫酸盐和氯化物等组成。 吸附理论认为，金属表面并不需要形成固态产物膜才钝化，而只要表面或部分表面形成一层氧或含氧粒子（如O2-或OH-）的吸附层也就足以引起钝化了。这吸附层虽只有单分子层厚薄，但由于氧在金属表面
