rc正弦波振荡电路原理RC正弦波振荡电路是一种基础电路，在通信、控制和计算机等领域中广泛应用。
本文将分步骤阐述RC正弦波振荡电路的原理，帮助读者更好地理解。
第一步：介绍RC正弦波振荡电路的作用RC正弦波振荡电路是一种基础电路，其作用是产生正弦波信号。
正弦波信号在许多领域中都有广泛应用。
例如，在通信领域中，正弦波信号是最重要的信号之一，可以用于传输语音和数据等信息。
在控制领域中，正弦波信号可以用于驱动电机等设备。
在计算机领域中，正弦波信号可以用于时钟信号和数字信号的转换等方面。
第二步：介绍RC正弦波振荡电路的基本原理RC正弦波振荡电路由一个电容器和一个电阻器组成。
当电容器充电时，电荷会积累在电容器的两个板之间，导致电压逐渐增加。
当电压达到一定值时，电荷开始从电容器中流出，导致电压逐渐下降。
当电容器充电和放电的速度相等时，RC正弦波振荡电路就产生了正弦波信号。
这是因为电容器的电压随时间变化的方式类似于正弦函数。
通过调节电容器和电阻器的参数，可以改变正弦波信号的振荡频率和振幅。
第三步：介绍RC正弦波振荡电路的具体实现方法RC正弦波振荡电路可以通过一个晶体管实现。
电路的基本结构如下：在电路中，晶体管的基极被连接到电阻器和电容器的交界处，发射极被接地，而集电极则通过一个负反馈回路连接到电阻器上。
当电路中没有输入信号时，晶体管处于关闭状态。
但是由于电容器在之前的充电过程中积累了电荷，因此在关闭时，电容器的电压并不为零。
当一个小的初始信号被应用于电路时，信号将被放大，并在电容器和电阻器之间产生振荡。
振荡的频率和振幅可以通过调整电容器和电阻器的值来控制。
第四步：总结RC正弦波振荡电路是一种基础电路，在通信、控制和计算机等领域中应用广泛。
通过一个电容器和一个电阻器的组合，可以产生正弦波信号。
由于RC正弦波振荡电路的实现方法较为简单，因此在实践中得到了广泛应用。
正弦波振荡器的基本原理————————————————————————————————作者：————————————————————————————————日期：正弦波振荡器的基本原理1. 自激振荡的概念电路中无外加输入信号，而在输出端有一定频率和幅度的信号输出，这种现象称为电路的自激振荡。
当 S 合于 1 时ui¢ = ui输出电压为 uo ；当 S 合于 2 时，ui¢ = uf如果 uf = ui ，输出电压 uo 不变。
即产生自激振荡。
2. 自激振荡的平衡条件当 uf = ui 时，电路能维持振荡。
uo = Auiuf = FuoA ——基本放大电路的电压放大倍数；F ——反馈电路的反馈系数。
得自激振荡器平衡条件：AF = 1 。
自激振荡器平衡条件：AF = 1(1) 振幅平衡条件：即：反馈电压与输入电压的大小相等；Uf = Ui(2) 相位平衡条件:fA ——输入信号经放大电路的相移量；fF ——输出信号经反馈网络产生的相移量。
即：反馈电压与输入电压同相, 为正反馈；结论：自激振荡电路是一个具有足够强正反馈的放大电路。
3. 自激振荡的建立振荡电路利用外界微弱的干扰信号(如刚接通电源时各极电压、电流的扰动)作为初始信号，该信号包含各种频率成分，经放大器放大后，由选频网络选出某一频率的信号，经正反馈电路送回到输入端、再放大、再选频、再反馈······，使输出信号从无到有，从小到大，从而建立起振荡。
由于晶体管的非线性及直流电源供给的能量有限，输出信号不会无限制地增大。
可见，产生自激振荡的条件是：AF ≥ 1 。
4. 正弦波振荡器的基本组成放大电路：为满足振幅平衡条件必不可少的电路。
正反馈电路：为满足相位平衡条件必不可少的电路。
选频电路：为输出单一频率正弦波信号所必须的电路。
5.正弦波振荡器的类型：RC 正弦波振荡器：选频电路由 R、C 元件组成。
正弦波振荡器原理
正弦波振荡器是一种产生正弦波信号的电路或设备，它的工作原理基于反馈回路和谐振现象。
首先，正弦波振荡器通常由放大器和反馈网络组成。
放大器负责提供信号的放大，而反馈网络则将一部分输出信号返回输入端，从而使电路产生振荡。
具体来说，当正弦波振荡器开始工作时，放大器会放大输入信号。
将一部分放大后的信号通过反馈网络返回到放大器的输入端，与输入信号相叠加。
这就形成了一个反馈回路。
在反馈回路中，存在向前传输的放大路径和反馈传输的路径。
放大路径将输入信号进行放大，而反馈路径则将一部分输出信号返回输入端。
在理想情况下，放大路径和反馈路径的增益相等，从而使得回路保持稳定。
当反馈回路的增益满足特定的条件时，回路会产生谐振现象。
也就是说，输入信号和反馈信号在回路中互相加强，形成一个持续不衰减的振荡。
为了保持回路稳定，正弦波振荡器会引入一些稳定元件，如电容和电感。
这些元件能够提供适当的频率选择和谐振调节，以确保输出信号的频率稳定和准确。
总之，正弦波振荡器通过反馈回路和谐振现象来产生稳定的正弦波信号。
合适的放大器、反馈网络和稳定元件的组合能够实
现不同频率范围内的正弦波振荡器。
这在电子通信、信号处理、声音合成等许多应用领域中都有着广泛的应用。

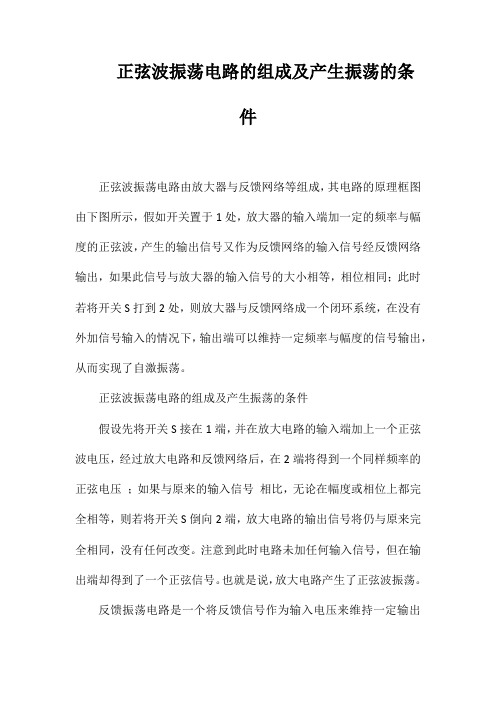

正弦波振荡电路的组成及产生振荡的条
件
正弦波振荡电路由放大器与反馈网络等组成，其电路的原理框图由下图所示，假如开关置于1处，放大器的输入端加一定的频率与幅度的正弦波，产生的输出信号又作为反馈网络的输入信号经反馈网络输出，如果此信号与放大器的输入信号的大小相等，相位相同；此时若将开关S打到2处，则放大器与反馈网络成一个闭环系统，在没有外加信号输入的情况下，输出端可以维持一定频率与幅度的信号输出，从而实现了自激振荡。
正弦波振荡电路的组成及产生振荡的条件
假设先将开关S接在1端，并在放大电路的输入端加上一个正弦波电压，经过放大电路和反馈网络后，在2端将得到一个同样频率的正弦电压；如果与原来的输入信号相比，无论在幅度或相位上都完全相等，则若将开关S倒向2端，放大电路的输出信号将仍与原来完全相同，没有任何改变。
注意到此时电路未加任何输入信号，但在输出端却得到了一个正弦信号。
也就是说，放大电路产生了正弦波振荡。
反馈振荡电路是一个将反馈信号作为输入电压来维持一定输出
电压的闭合正反馈系统，实际上它是不需要外加信号激发就可以产生输出信号的。
振荡环路内存在的微弱的电扰动（如接通电源间在电路中产生很窄的脉冲，放大器内部的热噪声等），都可作为放大器的初始输入信号。
由于很窄的脉冲内具有十分丰富的频率分量，经选频网络选频，使得只有某一频率的信号能反馈到放大器的输入端，而其他频率的信号被抑制。
这一频率分量的信号经放大后，又通过反馈网络回送到输入端，且信号幅度比前一瞬间时要大，再经过放大，反馈，使回送到输入端的信号幅度进一步增大，最后使放大器进入非线性工作区，放大区的增益下降，振荡电路输出幅度增大，增益下降也越多，最后当反馈电压正好等于原输入电压时，振荡幅度不再增大，从而进入平衡状态。
RC正弦波振荡电路简介RC正弦波振荡电路是一种基于电容（C）和电阻（R）元件的电路，可以产生稳定的正弦波电信号。
这种电路常见于信号发生器、音频放大器和频率计等领域。
本文将介绍RC正弦波振荡电路的基本原理、设计方法和应用。
原理RC正弦波振荡电路的基本原理是基于RC网络的充放电特性。
当电容器充电时，电流会通过电阻器，同时电流也会通过电容器。
充电过程中，电容器的电压会逐渐增加，直到达到充电电压。
一旦充电电压达到，电容器将开始放电，电流仍然通过电阻器，但是方向相反。
这样不断循环的充电和放电过程将产生连续的正弦波信号。
设计方法1. 选择合适的电阻值和电容值选择合适的电阻和电容值是设计RC正弦波振荡电路的关键。
其中，电阻决定了振荡频率，而电容决定了振荡周期。
根据公式：f = 1 / (2 * π * R * C)其中，f为振荡频率，π为圆周率，R为电阻值，C为电容值。
可以调整R和C的数值来获得所需的振荡频率。
2. 确定放大倍数RC正弦波振荡电路通常需要放大信号的幅度。
可以通过添加一个放大器来实现，放大器通常采用运算放大器或晶体管等元件。
3. 稳定性分析在设计RC正弦波振荡电路时，需要考虑电路的稳定性。
稳定性可以通过研究电路的极点和传递函数来评估。
如果电路的极点位于左半平面，那么电路是稳定的，否则是不稳定的。
通过合适的选择元件值，可以实现稳定的振荡电路。
应用RC正弦波振荡电路具有广泛的应用领域，包括但不限于以下几个方面：1. 信号发生器RC正弦波振荡电路可以用作信号发生器，用于产生稳定的正弦波信号，用于实验、测试和测量等应用。
2. 音频放大器RC正弦波振荡电路经过合适的放大器可以用于音频放大器中，用于放大音频信号。
3. 频率计RC正弦波振荡电路可以用于频率计，通过测量电路振荡频率来实现对待测信号频率的测量。
结论RC正弦波振荡电路是一种基于RC网络的电路，可以实现稳定的正弦波振荡。
通过选择合适的电阻和电容值，设计合适的放大倍数和稳定性分析，可以实现所需的振荡频率和信号幅度。
RC正弦波振荡电路工作原理及案例分析
工作原理：
1.当电路通电时，运放的输出为零，电容C充电通过电阻R。
电荷通
过电容器和电阻器的匝线，使负电荷集中在负端子，正电荷集中在正端子。
2.当电容器电荷积累到一定程度时，电压开始在电容器上积累。
3.这时，电容器上的电压开始向运放的反馈电路输出，导致运放开始
放大并输出一个正弦波振荡信号。
4.当输出电压经过电容衰减后，电容开始放电，电压开始下降直到为零。
5.在电容放电的过程中，运放输出变为负值，反馈电路也发生变化，
导致运放开始放大反向信号，输出一个负幅度的振荡信号。
6.重复以上过程，可以产生一个稳定的正弦波振荡信号。
案例分析：
假设我们需要设计一个频率为1kHz的正弦波振荡电路，我们可以选
择适当的电容和电阻数值来实现这个要求。
1.选择电容C和电阻R的数值为：C=1μF，R=1kΩ。
2.计算振荡频率：f=1/(2πRC)=1/(2π*1kΩ*1μF)≈1kHz。
3.搭建电路并接入运放，通过对电容和电阻的数值进行调整，可以调
节输出的正弦波振荡频率和幅度。
4.测量输出波形，可以通过示波器来观察振荡信号的频率和幅度是否
符合设计要求。
通过以上案例分析，我们可以看到RC正弦波振荡电路的设计方法和
工作原理。
通过调节电容和电阻的数值，可以实现不同频率和幅度的正弦
波信号输出。
这种电路在信号发生器、音频放大器等领域有着广泛的应用。
正弦波振动电路的原理正弦波振动电路是一种将直流电信号转换为正弦波信号的电路。
它是通过使用集成电路中的运算放大器、电感、电容和电阻组成的，可以产生稳定的正弦波信号。
正弦波振动电路的核心是基于运算放大器的反馈机制。
运算放大器（Op Amp）是一种具有高增益和低输出阻抗的放大器。
它能够将输入信号的电压放大到一个很高的增益，同时具备稳定性和线性特性。
正弦波振动电路的基本原理是利用反馈机制将输出信号再次输入到输入端，实现电路自激振荡。
它通过调节电路的增益和相位来产生稳定的正弦波形。
正弦波振动电路的核心元件是RC网络。
RC网络是由电阻（R）和电容（C）组成的电路。
它能够通过电容器的充放电过程实现对信号的平滑处理和稳定输出。
RC网络通过选择适当的电阻和电容值，可以控制正弦波振动电路的振荡频率和幅度。
在正弦波振动电路中，RC网络与运算放大器的反馈回路相连接，形成一个闭合回路。
输入信号经过放大后与反馈信号混合，通过RC网络产生新的输出信号，并再次输入到运算放大器的输入端。
正弦波振动电路中，反馈回路的相位和增益是关键。
通过控制相位和增益，可以使电路产生稳定的正弦波信号。
其中，相位是通过相移电路（相移器）实现的。
相移器能够将输入信号的相位延迟或提前一定角度，调整正弦波振动电路的相位。
正弦波振动电路的增益是通过放大器和负反馈实现的。
放大器能够将输入信号放大到一个适当的级别，而负反馈则通过控制放大器的增益来实现对输出信号的调节。
负反馈机制可以保持电路的稳定性和线性特性，并控制振荡的幅度。
正弦波振动电路中，频率是通过选择适当的电感和电容值实现的。
电感是一种储存能量的元件，具有自感性。
它通过储存电磁能量，使电路产生振荡。
电容则是一种储存电荷的元件，具有介质的电极储存电荷的特性。
通过调节电感和电容的数值，可以控制电路的振荡频率。
总的来说，正弦波振动电路是一种将直流电信号转换为正弦波信号的电路。
它通过使用运算放大器、RC网络和相移器等元件，通过反馈回路实现了自激振荡，产生稳定的正弦波信号。
最简单三极管正弦波振荡电路随着科技的不断发展，电子设备在我们的生活中扮演着越来越重要的角色。
在各种电子设备中，三极管被广泛应用于各种电路中，其中最简单的三极管正弦波振荡电路是一种常见且重要的电路。
三极管正弦波振荡电路是一种能产生正弦波输出信号的电路，它在通信、信号发生器等领域有着广泛的应用。
本文将对进行深入探讨，分析其原理、特点以及在实际应用中的优缺点。
三极管正弦波振荡电路是一种基本的振荡电路，其原理是通过三极管的放大作用和反馈作用，实现信号的自激振荡。
在三极管正弦波振荡电路中，三极管的放大作用起到了关键作用。
三极管是一种具有放大功能的半导体器件，通过控制基极电流来控制集电极和发射极之间的电流，实现信号的放大。
在正弦波振荡电路中，三极管的放大作用可以使输出信号得到放大，从而产生正弦波信号。
除了三极管的放大作用，反馈也是正弦波振荡电路中不可或缺的一个环节。
反馈是指将一部分输出信号反馈到输入端，通过反馈作用，可以使系统产生稳定的振荡。
在正弦波振荡电路中，反馈作用可以使系统产生自激振荡，从而输出正弦波信号。
正弦波振荡电路中常用的反馈方式包括正反馈和负反馈，它们分别对应着不同的振荡特性。
在最简单三极管正弦波振荡电路中，通常采用基本的共射振荡电路结构。
共射振荡电路是一种常用的振荡电路结构，它通过三极管的放大作用和反馈作用，实现信号的自激振荡。
在共射振荡电路中，输入信号通过耦合电容和电阻输入到基极，经过三极管放大后输出到集电极，同时一部分信号经过反馈电路反馈到输入端，形成正反馈回路，从而实现自激振荡。
最简单的三极管正弦波振荡电路通常由三极管、电阻、电容等基本元件组成。
在电路中，电阻起到限流的作用，电容则起到储能和滤波的作用。
在正弦波振荡电路中，电阻和电容的选择对电路的振荡特性有着重要的影响。
通过合理选择电阻和电容的数值，可以调节电路的振荡频率、幅度以及稳定性。
值得注意的是，最简单的三极管正弦波振荡电路虽然结构简单，但其稳定性较差，容易受到温度、电源波动等外界因素的影响。
