关于射孔，你想知道的都在这里概述1、射孔的概念用专用射孔弹射穿套管及水泥环，在岩体内产生孔道，建立地层与井筒之间的连通渠道，以促使储层流体进入井筒的工艺过程叫做射孔。
2、射孔的目的固井结束之后，井筒与地层之间隔着一层套管和水泥环，另外还有一部分受泥浆污染的近井地带，而射孔的主要目的是穿透套管和水泥环，打开储层，建立地层与井筒之间的连通，使流体能够进入井筒，从而实现油气井的正常生产。

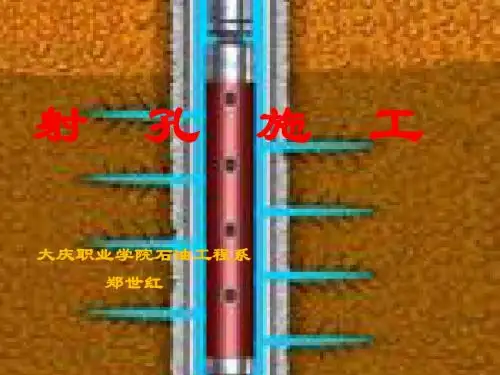

△射孔弹道示意图3、射孔器材射孔器材包括火工品和非火工品。
火工品是指在外界能量刺激下能够产生爆炸，并实现预定功能的元件。
包括射孔弹、导爆索、传爆管、传爆管退件、电雷管、撞击雷管、延时火药、复合火药、集束火药、桥塞火药、尾声弹和隔板火药等；非火工品包括射孔枪、枪接头、油管、玻璃盘接头、压力开孔装置，减震器，放射性接头、点火棒等；4、射孔方式射孔方式要根据油层和流体的特性、地层伤害状况、套管程序和油田生产条件来选择，射孔工艺可分为正压射孔和负压射孔，其中用高密度射孔液使液柱压力高于地层压力的射孔为正压射孔；将井筒液面降低到一定深度，形成低于地层压力建立适当负压的射孔为负压射孔。
按传输方式又分为电缆输送射孔（WCP）和油管输送射孔（TCP），两种工艺各有优缺点，但是从技术工艺趋势来看，油管输送射孔将会越来越广泛使用。
5、射孔主要参数射孔参数主要包括射孔深度、射孔弹相位、孔径和孔密等（在后边射孔专题里会专门讲）。
6、射孔工程技术要求1、射孔层位要准确；2、单层发射率在90%以上，不震裂套管及封隔的水泥环；3、合理选择射孔器；4、要根据油气层的具体情况，选择最合适的射孔工艺。
==射孔方式==1、射孔作业的分类常见的射孔作业可分为三种方式：常规电缆作业（WCG）、电缆输送过油管射孔（TTP）、油管传输射孔（TCP）2、电缆常规射孔电缆射孔是比较古老但至今仍还广泛应用的一种方式，其基本施工方法是在套管内用电缆下入射孔枪，定位后通电点火。
2023-10-30contents •射孔概述•射孔的种类与技术•射孔的物理机制•射孔的器材与设备•射孔的应用领域与效果•射孔的发展趋势与挑战目录01射孔概述•射孔：是指利用专用设备或枪械对着地层或油、气目标射穿一定深度的孔眼，以沟通地下油气通道，使井下油气顺畅流入井筒，为后续的采油、采气等作业奠定基础。
射孔的定义射孔的作用确定油气藏类型和储层物性通过射孔过程中的岩屑分析和测试，可以了解油气藏的类型和储层的物性参数，为后续的开发方案提供依据。
评估油气藏的产能射孔完成后，可以通过对油气藏进行产能测试，评估油气藏的产能和采收率，为制定合理的开发方案提供参考。
建立油气流入井筒的通道射孔是油气井开发过程中建立油气流入井筒的关键步骤，通过射穿地层，使地层的油气能够流入井筒。
射孔技术的起源可以追溯到20世纪初，最初使用的是炸药爆炸的方式进行射孔。
随着技术的不断发展，现在使用的是更加高效、安全和环保的专用射孔设备和枪械。
现代射孔技术的发展方向主要包括提高射孔精度、增加穿透深度、降低对储层的伤害等。
同时，随着数字化和智能化技术的不断发展，射孔技术也在逐步实现自动化和智能化。
射孔的历史与发展02射孔的种类与技术电缆射孔电缆射孔是一种射孔技术，通过电缆将射孔器送入井筒内，在预定深度进行射孔。
该技术适用于各种油气藏，特别是深层油气藏。
电缆射孔具有穿透深度大、射孔精度高等优点，但存在电缆易损坏、维修成本高等问题。
套管射孔套管射孔是指在套管上开孔，以便将油气引导到井筒内。
该技术适用于已经开采的油气藏，可提高油气采收率。
套管射孔具有操作简便、成本低等优点，但存在对油气藏二次污染的风险。
无套管射孔是一种不依赖套管进行射孔的技术，通过在井壁上直接打孔实现。
该技术适用于非常规油气藏，如页岩气、煤层气等。
无套管射孔具有对油气藏损伤小、采收率高等优点，但存在施工难度大、成本高等问题。
无套管射孔利用高能聚焦的射线在井壁上形成射孔，以实现对非常规油气藏的高效开发。
射孔相位角名词解释
射孔相位角是地球科学中的一个概念，通常用于描述地震学中的数据处理和解释过程。
下面对射孔相位角进行解释：射孔（Seismic Shot）是指地震勘探中的一种操作，通过人工或机械设备在地面或海底设置震源，发射地震波。
在地震勘探中，地震波经过地下介质时会受到反射、透射和散射等现象的影响，并由地下的各种岩石界面所折射。
这些地震波被接收器（地震传感器）接收并记录，形成地震道集。
相位角（Phase Angle）是指地震道信号中不同的波形震荡所对应的时间差。
在地震道集中，通过对不同道之间的波形进行比较，可以观察到相位角变化。
相位角反映了地下结构的变化和不同地层的界面反射特征。
射孔相位角（Shot Phase Angle）指的是通过测量射孔道信号与其他道信号之间的相位角差异来分析地下结构的一种方法。
通常是对特定的射孔道和其他道之间进行对比，观察它们之间的相位角差异。
射孔相位角的变化可以反映地下介质的反射和折射特征，有助于解释地下岩层的界面和构造情况。
射孔相位角的研究对于地震勘探和地下结构解释具有重要意义。
通过分析射孔相位角的变化，可以帮助地球科学家了解地下介质的性质，包括地层厚度、速度变化、构造变化和岩性转换等信息。
这对于油气勘探、地震灾害评估和地质研究等领域都具有重要的应用价值。
与煤层气勘探开发相关的名词术语解释60条（一）2007 年，跟河北煤田地质勘查院合作，搞了一个《煤层气资源勘查技术规定（试行）》。
为了方便工作，院方要求对其中涉及到的一些术语做个解释，特别是所涉及到的工程方面（如试井、压裂、排采）。
因此，特收集整理了与煤层气勘探开发相关的名词术语60条，并尽可能给出准确解释。
因为对于某些名词术语，各种文献或专著中的解释不仅相同，有些是笔者的意见，仅供参考。
1、煤层气：是指赋存在煤层中以甲烷为主要成分、以吸附在煤基质颗粒表面为主并部分游离于煤孔隙中或溶解于煤层水中的烃类气体。
2、天然气：地下采出的可燃气体统称为天然气。
3、煤成气：由煤层所生成的天然气，统称为煤成气。
4、临界解吸压力：对于未饱和煤层气藏，只有压力下降到含气量落在吸附等温线上，气体才开始解吸，该压力称为临界解吸压力。
5、含气饱和度：是指在一定条件（储层压力、温度和煤质等）下，实际含气量与相应条件下的理论吸附量的比值。
6、含水饱和度：是指储层内水的含量（用体积表示）与储层孔隙体积之比。
7、原始含气饱和度：在原始地层状态下的含气饱和度。
8、孔隙度：岩石孔隙大小通常以孔隙度来表征。
所为孔隙度，是介质中孔隙的体积与介质总体积的比值。
9、有效孔隙度：有效孔隙度是指连通孔隙所占的体积与总体积的比值。
10、孔隙结构：煤是一种固态胶质体，是双孔隙介质，含有基质孔隙和割理孔隙。
11、煤层渗透率：煤层的渗透性是指在一定压差下，允许流体通过其连通孔隙的性质，也就是说，渗透性是指岩石传导流体的能力，煤层渗透率是反映煤层渗透性大小的物理量。
常用单位：毫达西，md，1md=0.987×10-3μm2。
12、绝对渗透率：指单相流体充满整个孔隙、流体不与煤发生任何物理反应时，所测出的渗透率称为绝对渗透率。
13、有效渗透率：当储层中有多相流体共存时，煤对其中每相流体的渗透率称为有效渗透率。
14、相对渗透率：当储层中有多相流体共存时，每一相流体的有效渗透率与其绝对渗透率的比值。
第六章射孔射孔是利用高能炸药爆炸形成射流束射穿油气井的套管、水泥环和部分地层，建立油气层和井筒之间的油气流通道的工艺。
射孔是完井工艺的重要组成部分，它对油气井的完井方式、产能、寿命和开发生产成本等都有重大的影响。
从1932年开始在油气田的勘探开发中应用射孔工艺以来，射孔弹由最初的子弹式发展成为目前广泛使用的聚能弹。
射孔弹分为深穿透型和大孔径型两种，能满足高温、中温、低温地层的完井射孔需要。
射孔方式分为电缆射孔、油管输送射孔和过油管射孔。
海上油气田开发费用昂贵，根据不同地层物性条件选择合理的射孔工艺和优化射孔参数（孔径、孔密、相位、孔深），对增加产能和减少修井补射孔作业，提高油气田开发生产效益有重大的影响。
第一节射孔方式和选择一、射孔方式1．电缆射孔电缆射孔是在下入完井生产管柱前，用电缆下入套管射孔枪，利用油气层顶部的套管短节进行射孔深度定位，电雷管引爆射孔枪。
在井筒液柱压力高于地层压力的条件下射开生产油气层。
电缆射孔枪有开孔枪和高效枪及高孔密枪等。
开孔枪简称PPG（Pore PlugGun），高效枪简称HEG（High Efficiency Gun）。
PPG和HEG的射孔相位均为90°，最大射孔孔密为13孔／m。
高孔密枪简称HSD（High Shot Donsity）的射孔相位有120°、90°、60°、45°、30°，最大射孔孔密为39孔／m。
射孔弹有深穿透（DP）和大孔径（BH）两种。
（1）电缆射孔优缺点1）优点。
①射孔枪和射孔弹的种类多，能使用大直径射孔枪和大药量射孔弹，满足高孔密、深穿透、大孔径的射孔要求。
②射孔定位快速、准确。
③电雷管引爆可靠性强。
④作业简便快捷，能连续进行多层射孔。
2）缺点。
①正压射孔，对地层造成污染损害，影响产能。
②在地层压力掌握不准时，射孔后易发生井喷，为防井喷必须安装防喷器和防喷管。
③受电缆输送能力和防喷管长度的限制，每次下枪长度只能在10m左右，厚度大，油气层的射孔作业时间长，在大斜度井、水平井和高密度泥浆中的应用也受限制。

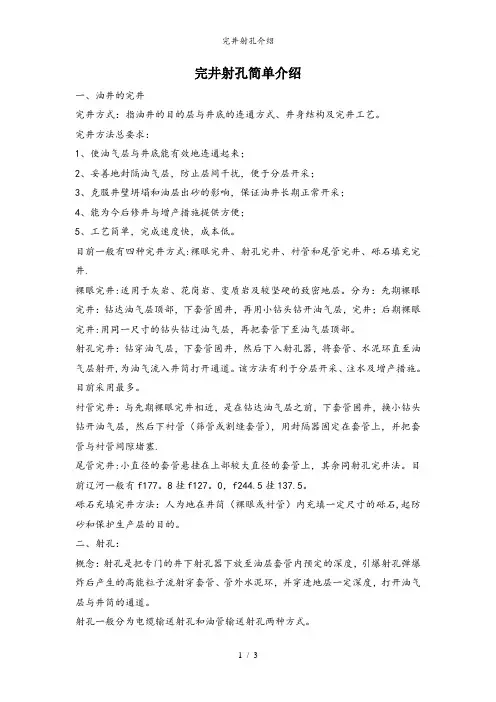

完井射孔简单介绍一、油井的完井完井方式：指油井的目的层与井底的连通方式、井身结构及完井工艺。
完井方法总要求：1、使油气层与井底能有效地连通起来；2、妥善地封隔油气层，防止层间干扰，便于分层开采；3、克服井壁坍塌和油层出砂的影响，保证油井长期正常开采；4、能为今后修井与增产措施提供方便；5、工艺简单，完成速度快，成本低。
目前一般有四种完井方式:裸眼完井、射孔完井、衬管和尾管完井、砾石填充完井.裸眼完井:适用于灰岩、花岗岩、变质岩及较坚硬的致密地层。
分为：先期裸眼完井：钻达油气层顶部，下套管固井，再用小钻头钻开油气层，完井；后期裸眼完井:用同一尺寸的钻头钻过油气层，再把套管下至油气层顶部。
射孔完井：钻穿油气层，下套管固井，然后下入射孔器，将套管、水泥环直至油气层射开,为油气流入井筒打开通道。
该方法有利于分层开采、注水及增产措施。
目前采用最多。
衬管完井：与先期裸眼完井相近，是在钻达油气层之前，下套管固井，换小钻头钻开油气层，然后下衬管（筛管或割缝套管），用封隔器固定在套管上，并把套管与衬管间隙堵塞.尾管完井:小直径的套管悬挂在上部较大直径的套管上，其余同射孔完井法。
目前辽河一般有f177。
8挂f127。
0，f244.5挂137.5。
砾石充填完井方法：人为地在井筒（裸眼或衬管）内充填一定尺寸的砾石,起防砂和保护生产层的目的。
二、射孔：概念：射孔是把专门的井下射孔器下放至油层套管内预定的深度，引爆射孔弹爆炸后产生的高能粒子流射穿套管、管外水泥环，并穿进地层一定深度，打开油气层与井筒的通道。
射孔一般分为电缆输送射孔和油管输送射孔两种方式。
(一）电缆输送射孔：用电缆将射孔器下放到井筒内对套管进行射孔。
适用于已探明的低压油气井的射孔,一般要求井内压井液液柱压力不小于预测地层压力。
电缆射孔分为：1、过油管射孔：优点：①、清水代替泥浆或无固相等高密度压井液,减少了射孔正压差，对地层伤害小；②、有枪身射孔时，可使全井射孔处在平衡压力下射孔；③、无枪身射孔时，可配合气举、抽汲等进行全井负压射孔.缺点：①、枪身受油管限制，功率小，穿透性差;②、射孔枪长度受防喷盒限制,需多次下入；③、不能满足高孔密要求。
1、聚能射流jet聚能装药的爆轰能量使药型罩压垮并朝轴向汇聚而形成的高温、高速金属流。
2、杵体slug聚能装药爆炸时由药型罩外层形成的低速、无穿孔能力的杵状物。
3、自然炸高stand-off聚能装药药型罩大端面与枪或壳体内壁间的垂直距离。
4、射孔器perforator用于射孔的爆破器材及其配套件的组合体。
5、射孔弹perforating charge用于油气井射孔的由炸药及壳体、药型罩等构成的组合体。
6、聚能式射孔器jet-perforator利用聚能效应产生射流完成射孔作业的射孔器，分为有枪身和无枪身两大类。
7、子弹式射孔器bullet gun利用火药发射金属子弹完成射孔作业的射孔器。
8、射孔枪perforating gun block射孔施工中，用于承载射孔弹的密封承压发射体，一般由枪身、枪头、枪尾和密封件等组成。
9、多次使用射孔枪reusable gun枪身可重复使用的射孔枪。
10、一次使用射孔枪expendable gun枪身不可重复使用的射孔枪。
11、可回收式射孔枪retrievable gun一次使用和多次使用的射孔枪总称为可回收式射孔枪（国外仅指一次使用射孔枪）。
12、喷火孔port多次使用射孔枪的枪身上预先加工好供射流穿过的通孔。
13、孔塞port plug多次使用射孔枪喷火孔的封堵件。
14、盲孔scallop射孔枪枪身上供射流通过的未贯通的孔。
15、弹架charge strip射孔器中固定射孔弹的专用支架。
16、聚能射孔弹shaped charge具有聚能效应的射孔弹。
17、无杵堵射孔弹slug-free shaped charge在规定的条件下不在射孔孔道中产生坚实杵体的射孔弹。
18、有枪身射孔弹charge for hollow steel carrier必须装入射孔枪内使用的射孔弹。
19、无枪身射孔弹strip charge自身壳体可以承受压力和温度额射孔弹。
20、传爆药饼booster传爆序列中用于增大雷管或导爆索的爆轰波的输出，起爆主炸药的轴状传爆药。
21、传爆管detonator传爆序列中用于传递雷管或导爆索爆轰能量的火工品。
22、聚能切割器jet cutter利用聚能效应进行切割作业的切割器，由聚能切割弹和雷管等组成。
23、药型罩liner紧贴在药柱聚能穴上能形成射流的衬套。
按使用材料分为以下三种：a）采用金属板材制造的称为金属板罩；b）采用金属粉末材料制造的称为金属粉末罩；c）内外层采用不同材料的称为复合罩。
24、药型罩壁厚差difference of liner-wall thickness药型罩罩体上同一圆周上的最大壁厚与最小壁厚的差值。
通常测量靠近药型罩大端（或小端）及中部的壁厚差。
25、药型罩壁厚变化率percentage of line-wall thickness药型罩轴向的壁厚变化比率。
通常在同一母线上测量。
26、射孔间隙clearance for perforating在射孔方向射孔器外表面与套管内壁的距离。
27、混凝土靶concrete target用以对射孔弹（器）进行产品性能的评价。
28、模拟试验井simulated test well模拟油、气井的井下条件，评价射孔器和油层套管射孔后综合效果的井。
29、套管裂缝长度fracture length of casing射孔后的套管上造成的裂缝长度，指在孔眼处孔眼的上、下裂缝长度之和（不含孔眼直径）。
30、贝雷砂岩靶Berea sandstone target由贝雷砂岩制成的试验靶。
贝雷砂是API推荐的用以检验射孔弹穿深及流动效率的砂岩，其孔隙度为19%~21%。
31、岩心流动效率core flow efficiency岩心射孔后的实际流量与理论计算流量之比。
32、无碎屑深度debris-free depth用钝探针测量，从岩心表面到孔眼内出现第一个碎屑的距离。
33、岩心总穿透深度total core penetration从岩心表面到射孔孔道末端的距离。
34、岩心靶穿透深度 target penetration测量靶板外部到射孔孔道末端的距离。
35、射孔弹发射率 percentage of charges fired实际发射射孔弹数占到装枪射孔弹的百分率。
%100⨯=装枪射孔弹数实际发射射孔弹数射孔弹发射率 36、穿孔深度 penetration depth射孔后靶平面入口处至孔道末端的距离。
37、穿孔孔径 penetration diameter靶平面上孔眼入口直径，即孔眼椭圆长轴和短轴平均值的再平均。
38、穿孔率 penetration percentage有效穿孔弹数占装枪射孔弹数的百分率。
%100⨯=装枪穿孔弹数有效穿孔弹数穿孔率 39、穿孔深度稳定性 stability of penetration depth试验组穿深的标准偏差与试验组穿深平均值之比再与1之差的百分率。
计算方式见下：%1001⨯⎪⎭⎫ ⎝⎛-=X S W W ——穿孔深度稳定性；S ——试验组的标准偏差；X ——试验组的平均值。
40、杵堵 plugging射孔弹穿孔时，杵体堵塞孔道的现象。
41、杵堵深度 depth of plugging靶平面入口处至杵体停留处最近端点的值。
42、杵堵率 plugging percentage靶上被杵体堵塞的孔数占有效穿孔数的百分率。
计算方法如下： %100⨯=有效孔数堵孔数杵堵率 43、裂孔率 damaged hole percentage射孔后套管上裂孔数占穿孔数的百分率。
计算方法如下：%100⨯=穿孔数裂孔数裂孔率 44、射孔 perforation将射孔器用专业仪器设备输送到井下预定深度，对准目的层引爆射孔器，穿透套管及水泥环，构成目的层至套管内连通孔道的工艺技术。
45、校深曲线 depth-correlation curve用于拟合目标曲线深度的测井曲线。
46、过油管射孔 through tubing perforation用电缆通过油管将射孔器下至目的层进行射孔的工艺技术。
47、油管输送式射孔 tubing conveyed perforating用油管将射孔器输送到井内目的层位置进行射孔的工艺技术。
48、正（负）压射孔 positive(differential) -pressure perforating 在井筒内液柱压力高于（低于）射孔层压力条件下的射孔工艺技术。
49、定位射孔 positioned perforating根据射孔前设计图所选定的每次射孔的标准接箍（或短套管）深度，在实施射孔时，采用磁定位仪测得本次射孔的标准接箍（或短套管）的位置，上提（或下放）确定射孔层位深度及点火位置，停车点火的射孔工艺方法。
50、限流法射孔 limited-entry perforating根据地质设计要求，在需要进行限流平衡压裂的射孔中，每一目的层段内实施（1-3）发/m 均匀分布的射孔。
51、射孔-测试联作 perforating well-testing combination指在需要射孔后立即进行地层测试的井中，将射孔器、地层测试器、封隔器联成一个管串输送到井下目的层段，射孔后直接进行地层测试的工艺技术。
52、射孔-采油联作 perforating-production将采油泵、射孔器联成一个管串，输送到井下目的层段，射孔后直接进行采油的工艺技术。
53、射孔液 perforating fluid专门用于射孔作业时防止射孔后地层伤害的一种完井液。
一般包括有机化合物和无机化合物两大类。
54、射孔校深 depth correlation for perforation用完井测井曲线深度标定套管接箍深度的技术。
55、射孔深度校正值 shot depth correction value通过射孔校深，所确定的完井测井曲线深度对放磁曲线深度的修正值。
计算方法如下： K n h H n i i +∆=∆∑=1式中： n ——所选对比层的个数，n ≤5；i h ∆——第i 个对比层校正值，m ；H ∆——射孔深度校正值，m ；K ——滞后值，m 。
56、射孔相位 shot phasing两个相邻射孔弹间的轴线水平夹角。
57、射孔炮头长 length to firing head射孔定位器记录点至下井枪身上界面的距离。
58、标准接箍 standard sub射孔标图计算时，在每次待射孔层位的最近距离内选定一个套管接箍，作为上提值的基准，所选的接箍称为标准接箍。
59、射孔优化设计optimizing design of perforation依据油气井的工程与地质条件，优选射孔参数的最佳组合，确定射孔器类型、射孔压差值、射孔液与射孔工艺方法，以达到最优的射孔地质效果，这一工程序称为射孔优化设计。
60、射孔损害perforation damage各种射孔方式对套管、水泥和射孔孔眼周围地层所造成的伤害。
有时专指由于聚能射流的压实作用，而使射孔孔眼周围地层的渗透率降低的伤害。
61、射孔表皮系数skin effect of perforation描述由于射孔原因使近井地带的地层受到影响而引起流体渗透阻力增加的系数。
62、射孔布孔格式charge phasing射孔弹在弹架上的排列方式，一般分为平面、螺旋和交错。
63、射孔产率比perforation production ratio仅考虑射孔因素影响的条件下，储层的实际产量与裸眼井条件下产量之比。
64、射孔起爆器装置firing head在油管输送式射孔中，连接于射孔器顶部用于起爆射孔器的装置，一般分为压力式起爆器、机械式起爆器和电起爆器。
65、复合射孔perf-HEGF射孔弹起爆穿孔的同时，压裂火药燃烧产生的高温、高压气体通过射孔孔道加载于近井地层，使之产生微裂缝的施工方法。
66、复合射孔器combined perforator将聚能射孔器与压裂火药进行有机结合，能实现一次下井完成射孔与高能气体压裂的装置，分为内置式、下挂式、对称式和外套式等类型。
67、内置式复合射孔器inter position type of combined perforator压裂火药填充于聚能射孔器内有效空间组成的复合射孔器。
68、下挂式复合射孔器lower hang type of combined perforator压裂火药连接在聚能射孔器的尾部组成的复合射孔器。
69、对称式复合射孔器symmetrical combined perforator压裂火药对称连接在聚能射孔器的头尾两端组成的复合射孔器。
70、外套式复合射孔器outer sheath type of combined perforator将压裂火药制成圆筒状，套在聚能射孔器的外部，与聚能射孔器外壳紧密接触所组成的复合射孔器。
