地图 安徽省地图矢量化过程

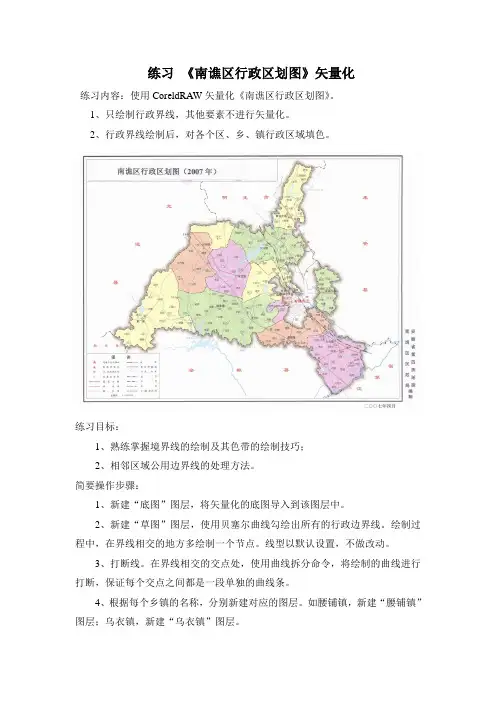

练习《南谯区行政区划图》矢量化练习内容：使用CoreldRAW矢量化《南谯区行政区划图》。

1、只绘制行政界线，其他要素不进行矢量化。

2、行政界线绘制后，对各个区、乡、镇行政区域填色。

练习目标：1、熟练掌握境界线的绘制及其色带的绘制技巧；2、相邻区域公用边界线的处理方法。

简要操作步骤：1、新建“底图”图层，将矢量化的底图导入到该图层中。

2、新建“草图”图层，使用贝塞尔曲线勾绘出所有的行政边界线。

绘制过程中，在界线相交的地方多绘制一个节点。

线型以默认设置，不做改动。

3、打断线。

在界线相交的交点处，使用曲线拆分命令，将绘制的曲线进行打断，保证每个交点之间都是一段单独的曲线条。

4、根据每个乡镇的名称，分别新建对应的图层。

如腰铺镇，新建“腰铺镇”图层；乌衣镇，新建“乌衣镇”图层。

5、分别将每个乡镇的行政界线从“草图”图层中拷贝至对应的乡镇图层。

如：在“草图”图层中选择乌衣镇的边界线，拷贝至“乌衣镇”图层。

6、构建镇的行政区域。

使用结合命令，分别将各乡镇图层中的线条进行结合，构成闭合区域。

注：如结合后仍未闭合，使用“排列——>闭合路径——>最近的节点和曲线”菜单进行闭合，再填充相应的颜色。

各乡镇区域的填色如下：（RGB 253 252 198）（RGB 220 238 188）（RGB 246 206 181）（RGB 247 207 234）7、新建“南谯区”图层，将“草图”图层中南谯区对应的行政边界线拷贝至“南谯区”图层，再使用结合命令，构成一个线条。

8、新建“双色带”图层，将“南谯区”图层中的边界线拷贝至“双色带”图层，在根据双色带的制作方法绘制双色带。

色带填充颜色如下：（RGB 238 233 227）（RGB 191 182 175）9、在“草图”图层中，根据矢量化底图，分别将行政界线的线样式设置成对应的省界、市界、县界、乡界。

10、新建“图框”图层，使用矩形工具，将底图的内、外图廓线勾绘出来，在页面的正上方加上图幅标题，在页面的右下方加上学号、姓名、班级等文字信息。

学术论坛 “天地图·芜湖”矢量更新技术流程及方法解析王 俊（安徽省第一测绘院，安徽 合肥 230031）摘要：“天地图·芜湖”利用0.5m和1m1：10 000DOM、优于0.2 m的航摄DOM、大比例尺地形图成果以及收集的各种专题资料对芜湖市建成区细化范围18-20级数据细化更新；对全市域地名地址和POI数据，通过官方网站、百度等实现核查更新，使“天地图·芜湖”成果数据满足国家主节点数据融合对现势性的要求。

关键词：矢量数据更新；地名地址和POI更新“天地图”，即基于互联网的中国国家地理信息公共服务平台。

随着地理信息技术的飞速发展，电子地图作为现代地图学发展的新兴表现形式，被广泛应用于各类地理信息相关的系统和平台中。

“天地图·安徽”作为安徽省地理信息公共服务平台，通过互联网、电子政务外网为各级政府部门和行业部门提供地理信息服务。

1 作业区概况芜湖市位于中国华东地区，安徽省东南部，长江下游。

地势南高北低，东部和北部为冲积平原，间有洼地，有少数丘陵，西部和南部多山地。

2 作业区资料（1）2019年度母库本底数据。

（2）2019年度0.5m和1m分辨率的正射影像图。

（3）2019年度1：10 000基础地理信息数据（道路属性未作参考）。

（4）数字城市大比例尺数据成果，网上公开发布的地理信息，公开出版的图集图册。

（5）作业单位自行收集的与工作区有关的矢量数据。

3 更新成果格式（1） 芜湖市建成区18～20级细化更新成果，命名为vec.gdb。

（2）芜湖市全市域地名地址和POI更新成果，命名为poi.gdb。

4 矢量更新流程及技术问题解析芜湖市天地图矢量数据更新成果主要包括：道路、铁路、水系（线）、水系注记线、水系（面）、居民地、绿地以及地名地址和兴趣点（POI）共8个数据图层，其中对芜湖市建成区范围水系（面）、居民地和绿地3个图层按18-20级更新要求进行细化采集。

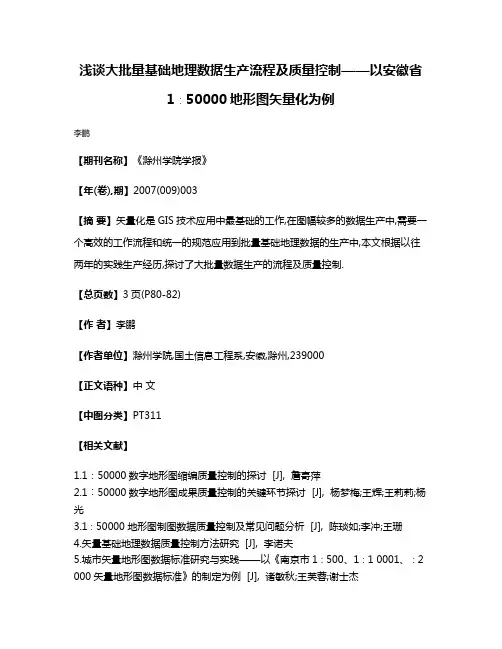

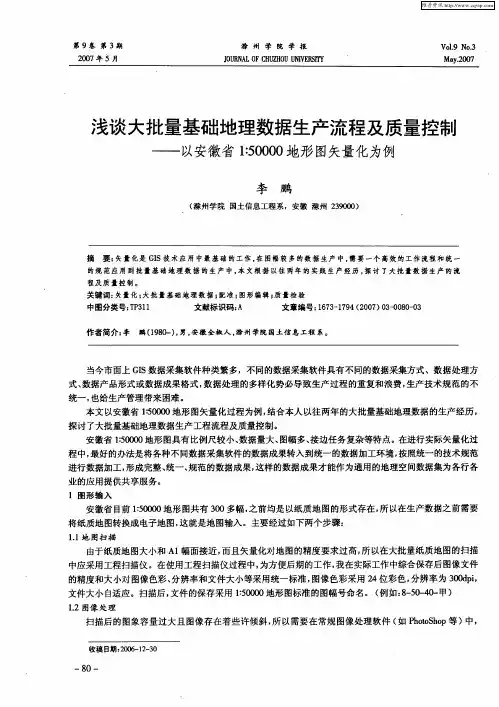

浅谈大批量基础地理数据生产流程及质量控制——以安徽省
1∶50000地形图矢量化为例
李鹏
【期刊名称】《滁州学院学报》
【年(卷),期】2007(009)003
【摘要】矢量化是GIS技术应用中最基础的工作,在图幅较多的数据生产中,需要一个高效的工作流程和统一的规范应用到批量基础地理数据的生产中,本文根据以往两年的实践生产经历,探讨了大批量数据生产的流程及质量控制.
【总页数】3页(P80-82)
【作者】李鹏
【作者单位】滁州学院,国土信息工程系,安徽,滁州,239000
【正文语种】中文
【中图分类】PT311
【相关文献】
1.1：50000数字地形图缩编质量控制的探讨 [J], 詹寄萍
2.1︰50000数字地形图成果质量控制的关键环节探讨 [J], 杨梦梅;王辉;王莉莉;杨光
3.1∶50000地形图制图数据质量控制及常见问题分析 [J], 陈琰如;李冲;王珊
4.矢量基础地理数据质量控制方法研究 [J], 李诺夫
5.城市矢量地形图数据标准研究与实践——以《南京市1∶500、1∶1 0001、∶2 000矢量地形图数据标准》的制定为例 [J], 诸敏秋;王芙蓉;谢士杰
因版权原因，仅展示原文概要，查看原文内容请购买。

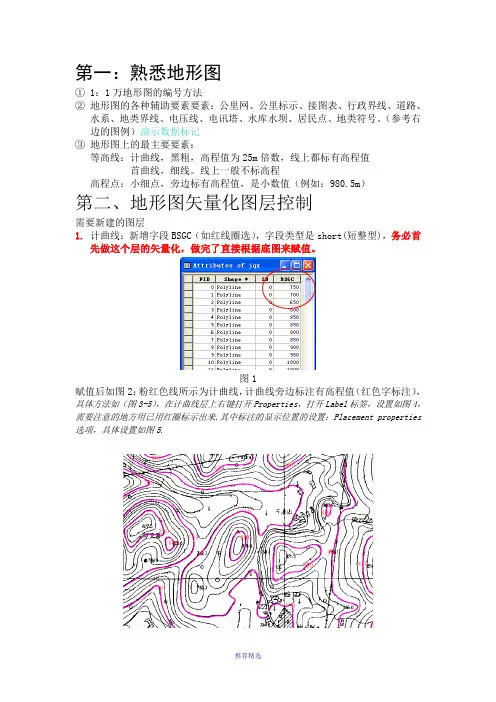

第一：熟悉地形图①1：1万地形图的编号方法②地形图的各种辅助要素要素：公里网、公里标示、接图表、行政界线、道路、水系、地类界线、电压线、电讯塔、水库水坝、居民点、地类符号。

（参考右边的图例）演示数据标记③地形图上的最主要要素：等高线：计曲线，黑粗，高程值为25m倍数，线上都标有高程值首曲线，细线。

线上一般不标高程高程点：小细点，旁边标有高程值，是小数值（例如：980.5m）第二、地形图矢量化图层控制需要新建的图层1.计曲线：新增字段BSGC（如红线圈选），字段类型是short(短整型)，务必首先做这个层的矢量化，做完了直接根据底图来赋值。

图1赋值后如图2：粉红色线所示为计曲线，计曲线旁边标注有高程值（红色字标注），具体方法如（图3-5），在计曲线层上右键打开Properties，打开Label标签，设置如图4，需要注意的地方用已用红圈标示出来,其中标注的显示位置的设置：Placement properties 选项，具体设置如图5.图2图3图4图52.首曲线：如图2中，粉红色相间的线条即为首曲线，新增字段BSGC（如图1红线圈选），字段类型是short(短整型)，做完矢量化后赋值时必须用计曲线层标示的高程来进行控制。

例如：其中一根计曲线高程值为750m，相邻的为775m，那么夹在这其中的首曲线高程值就依次为:755m,760m,765m,770m。

3.高程点：新增字段BSGC，字段类型是float(浮点型)，主要选取坡顶和洼地的点，采点要求分布比较均匀。

第三、质量控制1.检查底图是否配准。

判断方法：将图加载到Arcmap中，查看右下角状态栏。

如图6，是否显示为正数。

其次，可以将鼠标移至十字丝位置，判断底图上显示的数值是否与状态栏相符。

2.主要使用ArcScan工具进行矢量化（ArcScan开始自动矢量化的三个条件：Extension打开，二值化、开始编辑（Start editing））ZX CF2 Ctrl Del Sa. 二值化之后自动追踪时，尽量使用两点之间自动矢量化，（自动追踪矢量化会出现一条线来回追踪两边，出现尖角不易发现）。

矢量化地图的制作方法与要点概述:随着科技的不断发展，矢量化地图已经成为数字地图制作的主流，而相比于传统的栅格地图，矢量化地图具有更高的精度和灵活性。

本文将介绍矢量化地图的制作方法和要点，以帮助读者更好地理解和应用矢量化地图技术。

什么是矢量化地图:矢量化地图是通过将地理信息转化为矢量形式来表示地图的一种地图制作技术。

与传统的栅格地图不同，矢量化地图使用数学方程来描述地理对象的位置、形状和属性等信息，而不是通过像素点来表示。

矢量化地图的制作方法:1. 数据收集:矢量化地图的制作首先需要收集原始地理数据。

这些数据可以包括地理坐标、地物属性、地形高度等信息。

收集数据的方式可以通过GPS定位、航空摄影、地面测量等手段获取。

2. 数据预处理:在进行矢量化地图制作之前，需要对收集到的原始数据进行预处理。

预处理的目的是去除噪声、清理冗余信息、修复数据损坏等，以保证最终地图的准确性。

3. 地理对象识别:地理对象识别是矢量化地图制作的核心步骤之一。

通过图像处理和计算机视觉技术，可以识别出地理对象的边界和属性。

常用的地理对象包括建筑物、道路、河流等。

4. 矢量数据绘制:在地理对象识别完成后，就可以开始进行矢量数据绘制。

绘制矢量数据需要借助专业的地理信息系统软件，如ArcGIS、QGIS等。

通过选择适当的绘制工具和设置属性，可以实现矢量地图的绘制和编辑。

5. 数据完善与优化:绘制矢量数据后，需要对地图进行数据完善和优化。

这包括添加地图符号、标注地物名称、调整地物位置等。

同时，还需要确保地图的一致性、可读性和美观性。

矢量化地图的要点:1. 数据质量:矢量化地图的数据质量直接影响地图的准确性和可信度。

因此，在制作地图时，需要注意数据的来源和精度。

同时，还需要对数据进行验证和校正，确保其与实际地理情况一致。

2. 地理对象完整性:地理对象的完整性是矢量化地图的重要要点之一。

在识别和绘制地理对象时，需要保证对象的完整性，避免出现断裂或重叠等情况。

地图矢量化一实验名称地图矢量化二实验目的把读入的栅格数据通过矢量跟踪，转换成矢量数据。

栅格数据可通过扫描仪扫描原图获得，并以图像文件形式存储。

三实验操作过程1. 打开工作界面：MAPGIS主菜单→图形处理→图形编辑。

2. 新建工程:确定。

在“设置工程的地图参数”弹出界面点击“从文件导入…”，（L-45-5-(1)原始影图）在打开对话框中选中*TS.WL文件打开，确定，在弹出的“定制新建项目内容”对话框中点“确定”。

3. 添加项目：在左侧工作台区域点右键，选择“添加项目”，添加*TS.WL、*TS.WT 两个文件；再次选择“添加项目”，添加*j、*DOM两个图像文件（文件类型选择“*.smi;*.smd）；如果该幅图处于边界位置，将相应图幅中的两个*TS.WL、*TS.WT文件添加进来。

4. 设置系统参数及目录环境：菜单“设置” →“置系统参数” →结点/裁剪搜索半径为0.0001。

“设置” →“修改目录环境” →将“工作目录”设为图幅所在的文件夹。

5. 打开图例板：在左侧工作平台区点右键→打开图例板→修改图例文件→大标准图例.CLN→打开。

在左侧工作平台区点右键→打开图例板，即弹出图例板。

6. 新建点与线：在左侧工作平台区点右键→新建点（线）分别建立点图层与线图层，名字为“图幅号+矢”。

7. 左键点击右侧绘图区，再点击“刷新”或“1：1”按钮即可显示各图层，显示顺序为：工作平台区在下面的图层显示在上面。

8. 保存工程：单击右键→“保存工程”，将工程保存到图幅所在的文件夹内，名字为图幅编号。

9. 即可开始数字化工作。

数字化过程中需注意经常保存，防止意外造成数据丢失。

具体图形矢量化工作（一）境界线的矢量化1. 先矢量化境界线。

先在图例板中选择相应的图例标识→点击工具栏中“输入线”工具→在弹出的“MAPCAD/MAPGIS造线信息”对话框中选“确定”（所有参数均为默认值），即可开始数字化工作。

2. 如果境界线起始于图幅边框，应使起点靠近线。

如何进行矢量化地图绘制的测绘技术在现代科技发展的背景下，矢量化地图绘制成为了测绘技术中的一项重要内容。

通过矢量化地图绘制，我们可以准确地展示地理空间信息，为不同领域的应用提供了基础数据。

本文将从测绘技术的角度出发，探讨如何进行矢量化地图绘制。

一、了解矢量化地图绘制的基本原理矢量化地图绘制是将传统的地图图像转化为矢量数据的过程。

传统的地图通常是由像素点组成的栅格图像，而矢量化地图则通过对栅格图像进行分析和处理，将其中的地理要素转化为线、点、面等几何要素，并赋予其地理属性信息。

二、获取原始地图数据在进行矢量化地图绘制之前，首先需要获取原始地图数据。

这些数据可以来自于遥感影像、GPS测量、航空摄影等多种途径。

通过选取合适的数据源，可以提高后续处理的效率和准确性。

三、预处理原始地图数据在进行矢量化地图绘制之前，需要对原始地图数据进行预处理。

这包括图像增强、噪声去除、图像配准等环节。

通过预处理，可以提高地图数据的质量，为后续分析和绘制做好准备。

四、划分地图要素在矢量化地图绘制过程中，最基本的环节是划分地图要素。

通过对栅格图像进行分割和分类，将其中的地理要素划分为不同的类别，如道路、建筑物、水体等。

这一步骤需要借助图像处理算法，如分割、边缘检测等技术。

五、提取地理要素轮廓在划分地图要素之后，需要提取地理要素的轮廓。

这一步骤涉及到边缘检测、轮廓提取等技术，可以通过边缘分析和多边形拟合等方法，得到地理要素的几何特征。

六、地理要素属性提取除了地理要素的几何特征，矢量化地图绘制还需要提取地理要素的属性信息。

这包括地理要素的名称、分类、面积、长度等属性。

通过对地图数据的进一步分析和处理，可以获得更全面和细致的地理要素属性。

七、地理要素符号化在矢量化地图绘制完成后，需要对地理要素进行符号化处理。

通过选择合适的符号样式和颜色，将地理要素可视化展示出来。

符号化是地图绘制的关键环节，它决定了地图的可读性和表达力。

八、地图编辑和更新矢量化地图绘制并不是一次性的任务，地图数据需要随着时空变化进行不断的编辑和更新。
