各种低压开关柜优缺点分析及选用

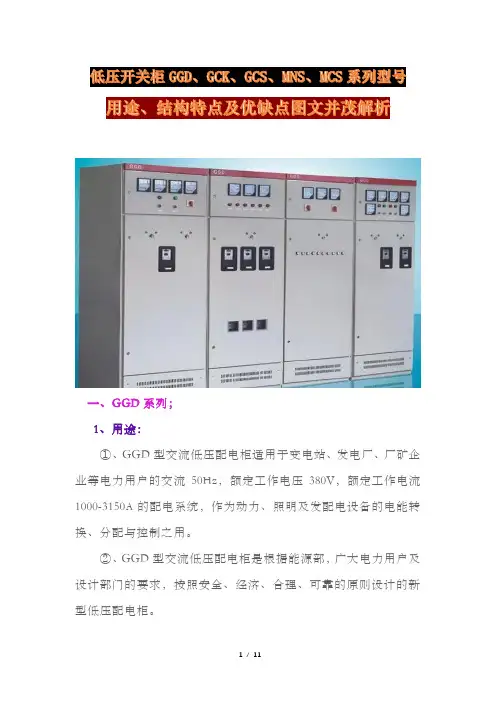

111低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

详细低压成套设备GCS、GCK、MNS、GGD开关柜特点详解————————————————————————————————作者：————————————————————————————————日期：低压成套设备GCS、GCK、MNS、GGD开关柜详解区别及优缺点在电气成套行业常见的低压开关柜有GCS、GCK、MNS、GGD。

一、字母代表含义1.GGD交流低压固定配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜2.GCK交流低压抽出式配电柜：G--柜式结构；C--抽出式；K--控制中心3.GCS交流低压抽出式配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统4.MNS交流低压抽出式配电柜；是按照瑞士ABB公司转让技术制造的产品。

二、柜型共同点与不同点GGD 是固定柜，GCK、GCS、MNS 是抽屉柜/固定分隔柜；GCK 柜和 GCS、MNS 柜抽屉推进机构不同；GCS 柜只能做单面操作柜，柜深800mm，GCS 设计最大电流只能做到 4000A；MNS 柜可以做双面操作柜，柜深 800mm、1000mm，设计最大电流可以做到 6300A。

模数/单元：GCK (森源)最小抽屉单元1模数；GCS最小抽屉单元1/2模数；MNS(进口ABB技术)最小抽屉单元1/4模数。

母线：MNS 和 GCS 的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中（先市场中有经济型为母线夹用塑料板罩住垂直铜排）；GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和 GCS、MNS 不同，比较简单。

抽屉：GCS 最小只能有1/2 抽屉，MNS 有1/4 抽屉，MNS 抽屉另有联锁机构，而GCS 只是开关本身有。

三、各种型号开关柜优缺点大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较多。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GG D型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

TECHNOLOGY AND INFORMATION工业与信息化科学与信息化2019年6月下 65各种低压开关柜优缺点探讨及选用分析赵彬镇江黙勒电器有限公司 江苏 镇江 212211摘 要 现如今，市场上存在着多种样式的低压开关柜。

而且低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。

本文通过比较几种低压开关柜的结构特点和优缺点，以及每种低压开关柜的结构性，经济性和可靠性等多方位的比较。

希望为用户以后的选择提供参考。

关键词 低压开关柜；优缺点；选用目前市场上最流行的低压柜型号，大致有GGD ，GCK ，GCS ，MNS 四种。

依据安全、经济、合理、可靠的原则，不同型号的低压柜有不同的特点。

但是大致上来说，抽出柜比较省空间，而且维护起来比较方便。

但缺点是，出现的回落比较多，造价也贵。

抽屉式的低压柜，相对来说出线回路比较少，占地空间比较大。

单从占地空间来说，如果使用不了固定式的开关柜，那就必须改成抽出式的开关柜。

1 GGD型GGD 属于交流低压配电柜，是一款年代比较久远的低压开关柜。

从使用量上来说，此种柜型的总体用量，是远远超过其他柜型的。

虽然现在有不少声音说，此种开关柜会面临淘汰，但是因其具有非常显著的特点，所以说，是否会被淘汰也是难以保证的。

1.1 用途GGD 型的开关柜，主要是适用于交流频率在50赫兹，额定工作电压为380v ，额定工作电流为1000到3150A 的配电系统中。

主要功能是作为动力、照明以及发电设备的电能转换，和分配与控制。

适用场所，主要为各变电站，发电厂以及煤矿产业等。

此种开关柜的优点，主要是具有分辨能力高，稳定性好，而且方案比较灵活，组合起来也比较方便等。

因为，此柜型是根据农业部，广大电力用户以及设计部门，提出的安全、合理、经济、可靠的原则来设计的。

GGD 型的开关柜，是可以作为低压成套开关设备的更新换代产品的。

1.2 结构特点GGD 的柜体，主要是采用通用柜的形式。

2、优点：①、产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

②、可作为低压成套开关设备的更新换代产品使用。

3、产品型号及含义：▲G--低压配电柜；G--固定安装、固定接线；D--电力用柜。

4、结构特点：①、GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

②、GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

③、GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

④、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

⑤、柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

二、GCK系列：▲G是封闭式开关柜C是抽出式K是控制中心。

1、产品型号及含义：①、PC柜负责大容量负荷的供电，所以PC中一般采用框架式空气开关，一个PC只有2-3个回路，根据电力设计规程，75KW 及以上负荷由PC供电。

②、MCC负责向中小容量负荷供电，所以MCC中一般采用塑壳开关，一个MCC可以有5-20个回路，根据电力设计规程，75KW以下的负荷由MCC供电。

③、GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

④、GCK开关柜符合《低压成套开关设备和控制设备》、《低压成套开关设备和控制设备》、《低压开关设备和控制设备总则》等标准。

高压低压开关柜各种型号的介绍与区别GGD固定开关柜GCS抽屉柜GCK抽屉柜前市场上流行的开关柜型号很多, 归纳起来有以下几种型号, 现把各种型号的开关柜型号及其优缺点列举如下, 供大家参考:低压部分：一 . 型号GGD 、GCK 、GCS 、MNS 、MCS 介绍①①①①GGD GGD GGD GGD 系列系列系列系列: : : :用途:GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz ，额定工作电压380V ，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

结构特点■ GGD 型交流低压配电柜的柜体采用通用柜形式，构架用8MF 冷弯型钢局部焊接组装而成，并有20 模的安装孔，通用系数高。

■ GGD 柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■ 柜体的防护等级为IP30 ，用户也可根据环境的要求在IP20 — IP40之间选择。

②②②②GCK GCK GCK GCK 系列系列系列系列产品型号及含义GCK G 是封闭式开关柜C 是抽出式K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。

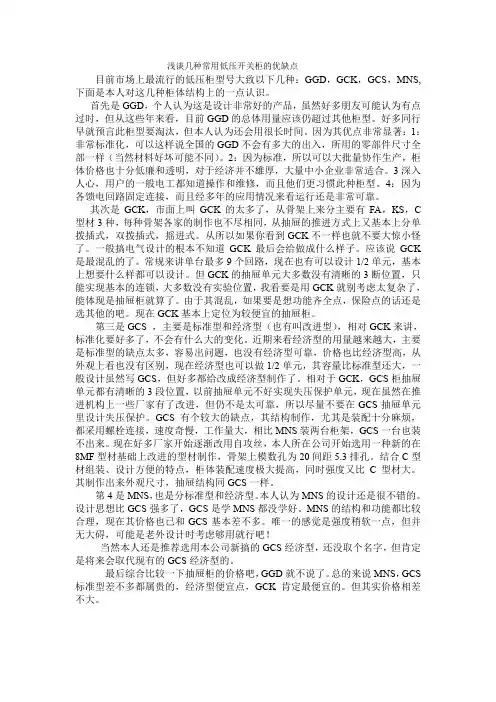

浅谈几种常用低压开关柜的优缺点目前市场上最流行的低压柜型号大致以下几种：GGD，GCK，GCS，MNS,下面是本人对这几种柜体结构上的一点认识。

首先是GGD，个人认为这是设计非常好的产品，虽然好多朋友可能认为有点过时，但从这些年来看，目前GGD的总体用量应该仍超过其他柜型。

好多同行早就预言此柜型要淘汰，但本人认为还会用很长时间。

因为其优点非常显著：1：非常标准化，可以这样说全国的GGD不会有多大的出入，所用的零部件尺寸全部一样（当然材料好坏可能不同）。

2：因为标准，所以可以大批量协作生产，柜体价格也十分低廉和透明，对于经济并不雄厚，大量中小企业非常适合。

3深入人心，用户的一般电工都知道操作和维修，而且他们更习惯此种柜型。

4：因为各馈电回路固定连接，而且经多年的应用情况来看运行还是非常可靠。

其次是GCK，市面上叫GCK的太多了，从骨架上来分主要有FA，KS，C 型材3种，每种骨架各家的制作也不尽相同，从抽屉的推进方式上又基本上分单拨插式，双拨插式，摇进式。

从所以如果你看到GCK不一样也就不要大惊小怪了。

一般搞电气设计的根本不知道GCK最后会给做成什么样子。

应该说GCK 是最混乱的了。

常规来讲单台最多9个回路，现在也有可以设计1/2单元，基本上想要什么样都可以设计。

但GCK的抽屉单元大多数没有清晰的3断位置，只能实现基本的连锁，大多数没有实验位置，我看要是用GCK就别考虑太复杂了，能体现是抽屉柜就算了。

由于其混乱，如果要是想功能齐全点，保险点的话还是选其他的吧。

现在GCK基本上定位为较便宜的抽屉柜。

第三是GCS ，主要是标准型和经济型（也有叫改进型），相对GCK来讲，标准化要好多了，不会有什么大的变化。

近期来看经济型的用量越来越大，主要是标准型的缺点太多，容易出问题，也没有经济型可靠，价格也比经济型高，从外观上看也没有区别，现在经济型也可以做1/2单元，其容量比标准型还大，一般设计虽然写GCS，但好多都给改成经济型制作了。

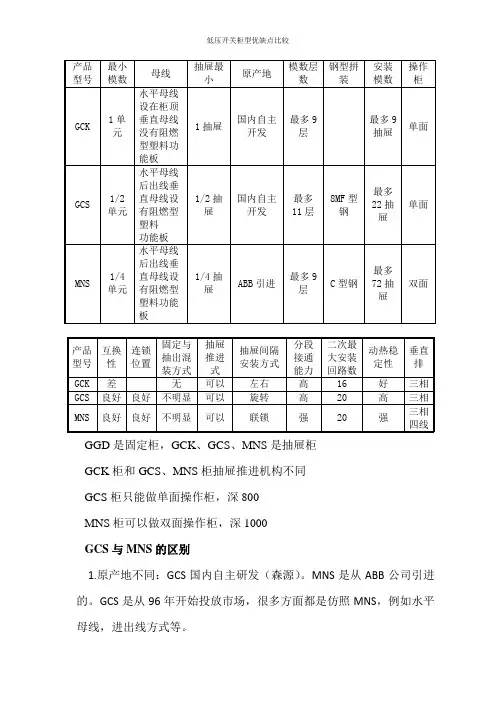

GGD是固定柜，GCK、GCS、MNS是抽屉柜GCK柜和GCS、MNS柜抽屉推进机构不同GCS柜只能做单面操作柜，深800MNS柜可以做双面操作柜，深1000GCS与MNS的区别1.原产地不同：GCS国内自主研发（森源）。

MNS是从ABB公司引进的。

GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。

2.钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C （KB）型钢拼装的。

从强度上来讲GCS要优于MNS。

但是从美观度上来讲，MNS要比GCS好看，很多厂家都采用C型材做GCS。

GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。

3.抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。

相比之下GCS抽屉比MNS抽屉插拔更省力。

4.安装模数不同：MNS柜安装模数是25mm而GCS是20mm，GCS最多可以做11层抽屉，MNS可以做9层X2面。

所以GCS最多22个抽屉，而MNS最多72个抽屉。

MNS在小电流方面有优势，而GCS在大电流方面有优势。

各种型号开关柜优缺点抽出式柜较省地方，维护方便，出线回路多，造价贵；固定式相对出线回路少，占地较多。

如果客户提供地点太少，做不了固定式的要改为抽屉式。

GGD型交流低压开关柜：该柜具有机构合理，安装维护方便，防护性能好，分断能力高，容量大，分段能力强，动稳定性强，电气方案实用性广等优点，可作为换代产品使用。

缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。

GCK型柜：分段能力高，动热稳定性好，结构先进合理，电器方案灵活，系列性、通用性强，各种方案单元任意组合。

一台柜体容纳的回路数较多、节省占地面积，防护等级高，安全可靠，维修方便。

缺点：水平母线设在柜顶，垂直母线没有阻燃型塑料功能板，不能与计算机联络。

GCS低压抽出式开关柜：具有较高的技术性能指标，能够适应电力市场发展需要，并可与现有引进的产品竞争。

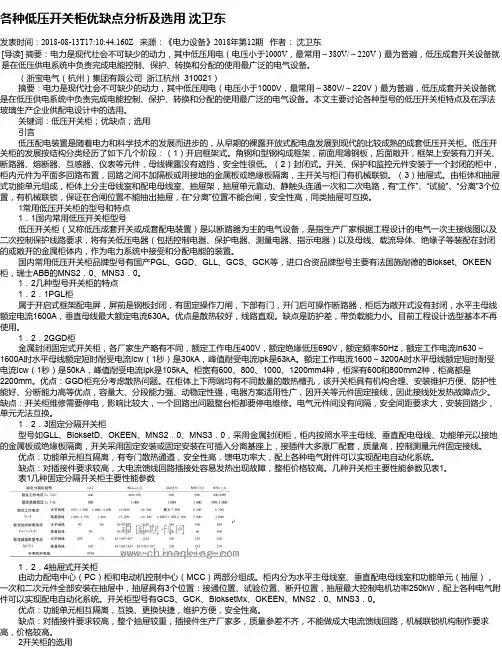

各种低压开关柜优缺点分析及选用沈卫东发表时间：2018-08-13T17:10:44.160Z 来源：《电力设备》2018年第12期作者：沈卫东[导读] 摘要：电力是现代社会不可缺少的动力，其中低压用电（电压小于1000V，最常用～380V/～220V）最为普遍，低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。

（浙宝电气（杭州）集团有限公司浙江杭州 310021）摘要：电力是现代社会不可缺少的动力，其中低压用电（电压小于1000V，最常用～380V/～220V）最为普遍，低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。

本文主要讨论各种型号的低压开关柜特点及在浮法玻璃生产企业供配电设计中的选用。

关键词：低压开关柜；优缺点；选用引言低压配电装置是随着电力和科学技术的发展而进步的，从早期的裸露开放式配电盘发展到现代的比较成熟的成套低压开关柜。

低压开关柜的发展按结构分类经历了如下几个阶段：（1）开启框架式。

角钢和型钢构成框架，前面用薄钢板，后面敞开，框架上安装有刀开关、断路器、熔断器、互感器、仪表等元件，母线裸露没有遮挡，安全性很低。

（2）封闭式。

开关、保护和监控元件安装于一个封闭的柜中，柜内元件为平面多回路布置，回路之间不加隔板或用接地的金属板或绝缘板隔离，主开关与柜门有机械联锁。

（3）抽屉式。

由柜体和抽屉式功能单元组成，柜体上分主母线室和配电母线室、抽屉架，抽屉单元靠动、静触头连通一次和二次电路，有“工作”、“试验”、“分离”3个位置，有机械联锁，保证在合闸位置不能抽出抽屉，在“分离”位置不能合闸，安全性高，同类抽屉可互换。

1常用低压开关柜的型号和特点 1．1国内常用低压开关柜型号低压开关柜（又称低压成套开关或成套配电装置）是以断路器为主的电气设备，是指生产厂家根据工程设计的电气一次主接线图以及二次控制保护线路要求，将有关低压电器（包括控制电器、保护电器、测量电器、指示电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

111低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一.型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能■?GCK??G是封闭(MCC)两4000A及《低压2、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。

3、MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。

4、受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

5.开关柜的顶部根据受电需要可装母线桥。

③GCS系列:●产品型号及含义●用途GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

执行标准:本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。

●结构特点：1、框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。

2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作MNS 3.MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。

4.设计紧凑：以较小的空间容纳较多的功能单元5.结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要6.母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠7.各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
