一、前言桥梁工程作为我国交通建设的重要组成部分，其质量直接关系到交通运输的安全和效率。
桥梁测量作为桥梁工程的基础性技术环节，对保证桥梁工程质量具有重要意义。
本方案针对桥梁测量工作，制定了一系列专项施工措施，以确保测量结果的准确性和可靠性。
二、测量范围及内容1. 测量范围：本方案适用于新建、改建、扩建桥梁工程中的测量工作。
2. 测量内容：包括平面控制网、高程控制网、桥墩、桥台、梁体等结构物的放样、变形观测、竣工测量等。
三、测量技术要求1. 平面控制网：采用三角测量法、GPS测量法等方法，保证控制点精度达到1:10000比例尺要求。
2. 高程控制网：采用水准测量法，保证高程控制点精度达到±0.1m。
3. 桥墩、桥台、梁体等结构物的放样：根据设计图纸，采用全站仪、水准仪等测量仪器，保证放样精度达到±5mm。
4. 变形观测：采用全站仪、水准仪等测量仪器，定期对桥梁结构物进行变形观测，确保桥梁安全。
四、测量施工步骤1. 施工准备：根据工程特点和测量要求，编制测量方案，进行人员、设备、材料等准备工作。
2. 建立控制网：按照设计要求，建立平面控制网和高程控制网，确保控制点精度。
3. 桥墩、桥台、梁体等结构物的放样：根据控制点，采用全站仪、水准仪等测量仪器进行放样，确保放样精度。
4. 施工过程中测量：在施工过程中，定期进行测量，监测桥梁结构物的变形情况，确保施工质量。
5. 竣工测量：根据设计图纸，对桥梁工程进行竣工测量，确保工程符合设计要求。
五、质量保证措施1. 严格执行测量规范和操作规程，确保测量精度。
2. 定期对测量仪器进行校验和维护，确保仪器精度。
3. 加强测量人员培训，提高测量人员的业务素质。
4. 建立测量资料档案，确保测量数据的完整性和可靠性。
六、安全措施1. 严格遵守测量安全操作规程，确保测量人员安全。
2. 施工现场设置安全警示标志，防止意外事故发生。
3. 定期对施工现场进行安全检查，及时发现并消除安全隐患。
目录1工程概况 (2)2主要测量工作内容 (6)3编制依据 (7)4施工测量工作目标 (8)5测量保证体系及人员配置 (8)6仪器设备的配置 (9)7加密控制测量方案 (9)8质量保证措施 (12)9安全保障措施 (12)10施工放样 (13)11施工测量中的重点、难点分析 (16)12测量工作精度保证措施 (17)13测量工作保密措施 (18)14测量工作进度计划及保证措施 (19)15测量资料的整理、归档 (19)16测量误差分析及措施 (20)1工程概况1.1桥梁拆除工程概况沿线需要拆除的16座车行桥以及1座管线桥中，除海晏路1号桥为现浇钢筋混凝土连续梁桥和汪董桥西侧的管线桥外，其余均为简支梁桥，下部结构为盖梁+钻孔桩基础，部分为群桩基础，重力式桥台，上部结构采用预应力空心板梁形式，每块预制板梁宽度大多为1m。
具体如下表：17座桥梁拆除情况统计表1.2桩基拔除工程概况17座桥梁桩基拔桩数量统计表建筑物遗留桩基拔桩数量统计表1.3桥梁重建工程概况桥梁重建部分基本情况表2主要测量工作内容全线施工控制网（导线网、水准网）的复测加密；施工过程中的控制网周期性复测。
2.1桥梁结构施工测量依据《工程测量规范》GB50026-2007，进行如下表内容的测量并规定测量的允许偏差。
桥梁施工测量内容及允许偏差表2.2道路施工测量h为测点至线路中线桩的高差（m）。
3编制依据4施工测量工作目标4.1根据本工程设计图纸、测控中心、监理单位要求，按时按质的完成测量工作任务。
保证放样成果的精度，满足规范及相关设计要求；测量工作进度能保证施工进度的有序进展。
4.2各道工序的施工放样测量精度满足设计、规范要求。
4.3测量内业资料竣工验收时达到一次性通过。
5测量保证体系及人员配置5.1建立健全项目测量组织机构由项目部成立测量组，并在测量组下设技术小组、质检组、作业队、联络组和后勤保障组，并确定各级责任人员。
5.2人员配置人员配置及其职责6仪器设备的配置根据本工程的特性和工程放线的精度要求现场配备的测量仪器如下：7加密控制测量方案7.1起算基准根据指挥部提供的首级测量控制点（34个平面控制点，14个高程控制点），后续也可根据测控中心提供的地面精密控制网作为起算基准。
桥梁施工测量方案测量是桥梁工程非常关键的工作，必须密切配合业主和监理方作好本工程测量工作，根据设计文件，按照规定的精度，将图纸上设计的桥梁墩台位置标定于地面，据此指导施工，确保建成的桥梁在平面位置、高程位置和外形尺寸等均符合设计要求。
一工程概述中铁十局集团有限公司承建济南特大桥，此桥全长 27532.19m，起止里程DK1+908.95~DK29+441.14，中心里程为： DK15+675.1。
全桥墩台身共 846个，桥墩采用圆端型实体桥墩，墩身高度 3.5~17.5m；顶帽托盘采用 C35钢筋混凝土，简支梁支承垫石采用 C40钢筋混凝土，连续梁支承垫石采用 C50钢筋混凝土；承台根据环境作用不同分别采用 C35、C40、C45混凝土；钻孔桩共 6954 根（305215延米），桩径类型为 1.0m，1.25m，1.5m，单根桩长 30m~55m，桩基根据环境作用不同采用 C30、C35、C40混凝土摩擦桩。
中铁十局济青高铁 2标二分部承建济南特大桥 DK13+500~DK27+000（351# 墩～ 770#墩）的桥梁单位工程，施工内容包括基础及下部构造和区间连续梁部分，其中桩基础共 3353根，承台 419个，墩身 419个。
线路在DK11+354.76647~DK14+675.774为左偏曲线，曲线半径 7000m ；在DK18+791.680~DK22+588.693为左偏曲线，曲线半径 8000m；在 DK22 +951.956~DK29+676.349为右偏曲线，曲线半径 8500m。
桥梁在 DK21+124.28 及 DK24+554.08：分别上跨既有 X303县道和潘王路，上部均采用（ 32+48+32）m连续梁。
14+519.11：跨莱济高速公路上部采用（ 48.5+56+48.5）m连续梁。
二编制依据1、《国家一、二等水准测量规范》（GB12897— 1991）；2、《国家三、四等水准测量规范》（GB12898-1991）；3、DK13+400～DK27+000段《新建铁路济南至青岛线（济青段） CPI（C级）GPS网坐标成果》；4、DK13+400～DK27+000段《新建铁路济南至青岛线（济青段） CPII（D级）GPS网坐标成果》；5、DK13+400～DK27+000段《新建铁路济南至青岛线（济青段） CPI级 GPS点之记》；6、DK13+400～DK27+000段《新建铁路贵阳至广州线（贺广段） CPII级 GPS 点之记》。
桥梁施工测量方案(完整版)（二）引言：桥梁施工是重要的土木工程领域，对桥梁的测量工作是确保施工质量的关键环节。
本文将介绍桥梁施工测量方案的完整版，旨在提供详尽的指导和参考，以确保施工的精确性和安全性。
一、桥梁基本信息测量1.测量桥梁基本尺寸- 测量桥梁长度和宽度- 确定桥梁的高度和深度- 测量桥梁倾斜度和曲率2.测量桥梁地基情况- 测量地基地面的平整度- 确定地基的坚固程度- 检测地基土壤的含水量和密度3.测量桥梁对周边环境的影响- 测量桥梁施工前后的交通流量和通行速度- 评估桥梁对水流和水质的影响- 测量桥梁对周边噪音和振动的影响4.测量桥梁的地理位置和地形特征- 确定桥梁的地理坐标和海拔高度- 测量桥梁周围地形的起伏和坡度- 考察桥梁的地质特征和地下水位5.测量桥梁与导航设施的相对位置- 测量桥梁与航道、铁路、道路等导航设施的距离和方向- 确定桥梁与周边导航设施的高度差和倾斜度- 检测桥梁与导航设施之间的相互遮挡情况二、桥梁结构测量1.测量桥梁的主要构件尺寸- 测量和记录桥梁梁段的长度、宽度和高度- 确定桥梁支座的尺寸和位置- 测量桥梁墩柱的尺寸和倾斜度2.测量桥梁结构的变形和挠度- 使用激光测距仪等设备测量桥梁的水平和垂直挠度- 确定桥梁主梁和横梁的变形情况- 基于测量数据分析桥梁结构的稳定性和安全性3.测量桥梁连接部分的精度和密封性- 检测桥梁支座的精确度和稳定性- 测量桥梁伸缩缝的扩展和收缩情况- 检查桥梁连接点的密封情况和耐候性4.测量桥梁结构的质量和强度- 进行材料强度测试和控制- 检测桥梁各部件的变形和损伤情况- 验证桥梁结构的质量和可靠性5.测量桥梁的荷载和受力情况- 定期测量并记录桥梁的荷载和应力情况- 预测桥梁的结构行为和承载能力- 根据测量结果调整桥梁的设计和维护策略总结：桥梁施工测量方案的完整版在桥梁施工过程中起到了重要的作用。
通过详细测量和分析，能够确保桥梁的准确性、稳定性和安全性。

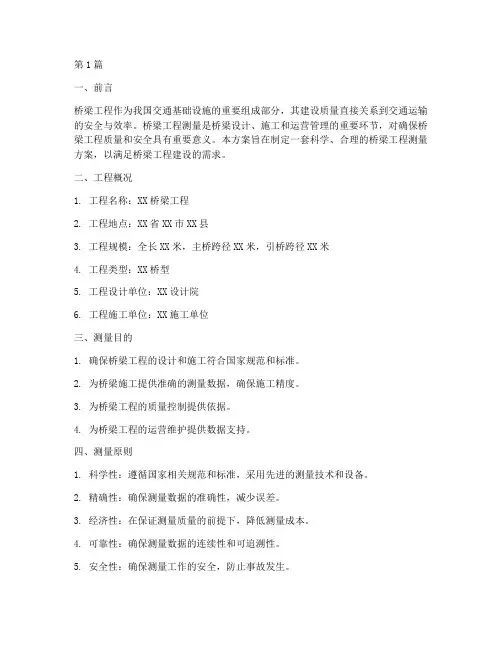

第1篇一、前言桥梁工程作为我国交通基础设施的重要组成部分，其建设质量直接关系到交通运输的安全与效率。
桥梁工程测量是桥梁设计、施工和运营管理的重要环节，对确保桥梁工程质量和安全具有重要意义。
本方案旨在制定一套科学、合理的桥梁工程测量方案，以满足桥梁工程建设的需求。
二、工程概况1. 工程名称：XX桥梁工程2. 工程地点：XX省XX市XX县3. 工程规模：全长XX米，主桥跨径XX米，引桥跨径XX米4. 工程类型：XX桥型5. 工程设计单位：XX设计院6. 工程施工单位：XX施工单位三、测量目的1. 确保桥梁工程的设计和施工符合国家规范和标准。
2. 为桥梁施工提供准确的测量数据，确保施工精度。
3. 为桥梁工程的质量控制提供依据。
4. 为桥梁工程的运营维护提供数据支持。
四、测量原则1. 科学性：遵循国家相关规范和标准，采用先进的测量技术和设备。
2. 精确性：确保测量数据的准确性，减少误差。
3. 经济性：在保证测量质量的前提下，降低测量成本。
4. 可靠性：确保测量数据的连续性和可追溯性。
5. 安全性：确保测量工作的安全，防止事故发生。
五、测量范围1. 桥梁轴线测量2. 桥梁高程测量3. 桥梁几何尺寸测量4. 桥墩、桥台及基础测量5. 桥梁附属设施测量六、测量方法1. 桥梁轴线测量（1）采用全站仪进行轴线复测，确保轴线偏差在规范允许范围内。
（2）利用GPS定位技术，对桥梁轴线进行精确测量。
2. 桥梁高程测量（1）采用水准仪进行高程测量，确保高程偏差在规范允许范围内。
（2）利用GNSS（全球导航卫星系统）进行高程测量，提高测量精度。
3. 桥梁几何尺寸测量（1）采用全站仪进行桥墩、桥台及基础的几何尺寸测量。
（2）利用激光测距仪进行桥跨结构的几何尺寸测量。
4. 桥墩、桥台及基础测量（1）采用全站仪进行桥墩、桥台及基础的定位测量。
（2）利用地质雷达等设备对基础进行探测，确保基础质量。
5. 桥梁附属设施测量（1）采用全站仪进行桥梁附属设施（如栏杆、伸缩缝等）的定位测量。
桥梁工程施工测量方案一、测量前期准备1.现场勘测：根据设计图纸和技术要求，对桥梁工程的具体位置进行现场测量和勘察，确定桥梁的位置、形状和地理环境等重要信息。
2.测量设备准备：根据工程要求，准备好必要的测量设备，包括全站仪、测量仪器、钢尺、经纬仪等。
3.建立控制点：在桥梁施工区域的周围建立起适当的控制点，提供测量和定位的基准，确保施工测量的精确性和准确性。
二、基础测量1.桥墩定位：利用全站仪等测量设备对桥墩的位置进行测量和定位，确保桥墩的准确布置和定位。
2.桥墩高程：通过水准测量，确定桥梁各个桥墩的高程，并建立高程基准，为后续的桥梁测量提供支撑。
3.桥墩轴线和平面位置：通过全站仪等测量设备，对桥墩的轴线和平面位置进行测量，确保桥墩的准确布置和定位。
三、梁板测量1.主梁测量：通过全站仪等测量设备，对主梁的位置、形状和轴线进行测量和定位，确保主梁的准确安装和施工。
2.箱梁测量：对箱梁的位置、形状和轴线进行测量和定位，确保箱梁的准确安装和施工。
3.横梁测量：对横梁的位置、形状和轴线进行测量和定位，确保横梁的准确安装和施工。
四、桥面铺装测量1.桥面平面度：通过测量设备对桥面的平面度进行测量和记录，确保桥面的平整度和水平度达到要求。
2.桥面高程：通过水准测量，对桥面的高程进行测量和记录，确保桥面高程的准确性和一致性。
3.桥缝测量：对桥面上的桥缝进行测量和记录，确保桥缝的大小、位置和间距符合设计要求。
五、测量结果处理1.数据整理和分析：对测量得到的数据进行整理和分析，计算出各个关键点的准确位置和具体数值。
2.测量报告编制：根据测量结果，编制测量报告，包括测量方法、测量数据、计算结果和图件等内容，确保施工单位能够清楚了解施工测量的具体情况。
3.测量结果反馈：将测量结果反馈给设计、施工和监理单位，为相关单位提供测量数据，指导后续工作的进行，并及时处理和解决出现的问题。
六、安全措施1.施工区域安全：在施工测量过程中，必须严格遵守相关的安全规定和操作规程，确保施工区域的安全和人员的安全。
桥梁测量方案范文桥梁测量是确保桥梁的结构安全性和稳定性的重要手段。
一个合理有效的桥梁测量方案可以确保桥梁施工质量和工程验收的准确性。
以下是一个桥梁测量方案的示例，包括测量设备的准备、测量方法、数据处理和结果验证等方面。
1.设备准备1.1先进的测量设备：使用现代化的测量仪器和设备，如全站仪、GPS、激光测距仪等。
保证测量的准确性和可靠性。
1.2安全工具：备齐防护装备，如安全帽、安全绳、安全带等，确保工程测量过程中的安全。
2.测量方法2.1基准测量：根据设计要求，确定桥梁的测量基准，使用全站仪等设备进行基准点的测量，保证后续测量的准确性。
2.2控制测量：测量前需要确定测量的控制点。
使用全站仪、GPS等设备进行控制点的测量，确保测量结果与设计要求一致。
2.3结构测量：根据桥梁结构的特点，选择相应的测量方法。
常用的测量方法包括三角测量法、水平测量法、高差测量法等。
3.数据处理3.1数据采集：根据实际测量情况，使用测量仪器记录测量数据。
确保数据的准确性和完整性。
3.2数据上传：将采集到的数据上传至计算机，进行二次处理和分析。
利用专业的测量软件对测量数据进行处理，得到测量结果。
3.3数据验证：使用不同的数据处理方法对同一桥梁进行多次测量的结果进行比对和验证，确保结果的准确性。
4.结果验证4.1结果分析：对测量结果进行分析，与设计要求进行比对。
如果有超出设计范围的偏差，需要进行进一步分析和修正。
4.2结果报告：编制桥梁测量报告，将测量结果进行统计和总结。
报告中应包括测量的具体数据、测量误差的分析以及结论等内容。
5.定期监测桥梁是长期暴露在自然环境中的工程，受到多种因素的影响，如温度、湿度、风力等。
定期监测桥梁的变形和位移，有助于及时发现问题并采取相应的维修措施。
定期监测可采用自动化测量系统进行，定期获取盖外测量数据，并与起初测量数据进行对比和分析。
综上所述，一个桥梁测量方案应包括设备准备、测量方法、数据处理和结果验证等环节。

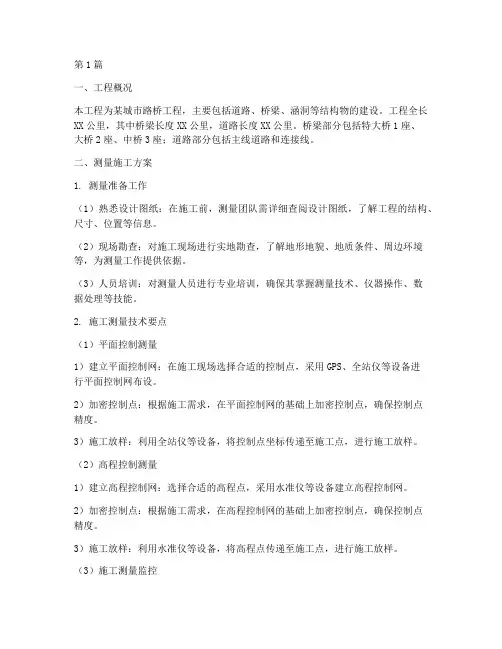

第1篇一、工程概况本工程为某城市路桥工程，主要包括道路、桥梁、涵洞等结构物的建设。
工程全长XX公里，其中桥梁长度XX公里，道路长度XX公里。
桥梁部分包括特大桥1座、大桥2座、中桥3座；道路部分包括主线道路和连接线。
二、测量施工方案1. 测量准备工作（1）熟悉设计图纸：在施工前，测量团队需详细查阅设计图纸，了解工程的结构、尺寸、位置等信息。
（2）现场勘查：对施工现场进行实地勘查，了解地形地貌、地质条件、周边环境等，为测量工作提供依据。
（3）人员培训：对测量人员进行专业培训，确保其掌握测量技术、仪器操作、数据处理等技能。
2. 施工测量技术要点（1）平面控制测量1）建立平面控制网：在施工现场选择合适的控制点，采用GPS、全站仪等设备进行平面控制网布设。
2）加密控制点：根据施工需求，在平面控制网的基础上加密控制点，确保控制点精度。
3）施工放样：利用全站仪等设备，将控制点坐标传递至施工点，进行施工放样。
（2）高程控制测量1）建立高程控制网：选择合适的高程点，采用水准仪等设备建立高程控制网。
2）加密控制点：根据施工需求，在高程控制网的基础上加密控制点，确保控制点精度。
3）施工放样：利用水准仪等设备，将高程点传递至施工点，进行施工放样。
（3）施工测量监控1）定期对施工测量成果进行复核，确保施工精度。
2）对测量数据进行统计分析，发现异常情况及时调整。
3）加强施工现场管理，确保测量仪器设备正常运行。
3. 施工测量控制措施（1）严格控制测量仪器设备的精度，确保测量数据的准确性。
（2）加强测量人员培训，提高测量技能。
（3）制定详细的测量方案，明确测量任务、方法和要求。
（4）加强施工过程监控，确保施工测量质量。
（5）建立测量数据管理制度，对测量数据进行归档、备份和更新。
三、施工进度安排（1）测量准备工作：预计需时1个月。
（2）平面控制测量：预计需时2个月。
（3）高程控制测量：预计需时1个月。
（4）施工测量监控：持续进行，直至工程竣工。
引言概述在桥梁施工中，测量是一个至关重要的环节，它直接影响到桥梁的结构稳定性和施工质量。
因此，制定合理的测量方案对于确保桥梁施工的顺利进行具有重要意义。
本文将结合实际案例，探讨桥梁施工测量方案的制定和实施，以确保工程质量和安全。
正文内容：一、桥梁基本信息的测量1.桥梁位置测量通过采用全站仪、GPS等现代测量技术，准确测量桥梁位置，获取基本的地理信息和位置坐标，为后续施工准备工作提供便利。
2.桥梁的高程测量通过水准仪等测量工具，精确测量桥梁的高程，包括桥墩的高程和桥面的高程，为后续桥梁的设计和施工提供准确参考。
二、桥梁设计方案的测量1.桥墩和墩台的测量对于桥墩和墩台的位置、形状和尺寸等进行准确测量，确保其符合设计规范和要求。
2.孔跨的测量准确测量桥梁孔跨的长度和宽度，确定桥梁的实际尺寸，为后续的施工、钢筋设计和混凝土浇筑提供准确数据。
三、桥梁施工方案的测量1.测量控制点的设置在桥梁施工过程中，根据设计方案确定测量控制点的位置和数量，以便监测施工进度和质量。
2.测量标志物的设置为了确保施工过程中的测量准确性，设置测量标志物，例如测量基准点、测量桩等，以提供测量参考和定位依据。
四、桥梁质量控制方案的测量1.桥墩偏差的测量在桥墩施工过程中，通过测量桩和测量基准点，准确测量桥墩的位置和偏差，及时调整施工参数，确保桥墩的垂直度和水平度。
2.桥面平整度的测量使用激光测距仪等测量工具，对桥面进行平整度测量，确保桥面的水平度和平整度符合要求。
五、桥梁安全管理方案的测量1.桥梁的变形监测通过安装应变计、位移传感器等测量设备，实时监测桥梁的变形情况，及时发现并处理潜在的安全隐患。
2.桥梁承载力的测量利用静载荷试验等方法，测量桥梁的承载力，确保桥梁在使用过程中的安全性和稳定性。
总结桥梁施工测量方案的制定和实施是确保桥梁施工质量和安全的关键步骤。
通过准确测量桥梁的基本信息、设计方案、施工方案、质量控制方案和安全管理方案，可以有效掌握桥梁的施工进度和质量，并及时发现和解决存在的问题，确保桥梁工程的顺利进行。
登汝高速第四标段吴家窑大桥测量方案1、编制依据和原则1.1、编制依据⑴、《河南省焦作至桐柏高速公路登封至汝州段两阶段施工图设计》；⑵、《工程测量规范》（GB50026－2009）；⑶、《公路桥涵施工技术规范》（JTG/T F50-2011）；⑷、《公路工程质量检验评定标准》（JTJ071-9）；⑸、《DSZ2自动安平水准仪使用说明书》（苏光）；⑹、《Leica TPS803C用户手册》(瑞士徕卡)；⑺、设计院交桩资料。
1.2、编制原则⑴、测量方案力求采用先进的、可靠的工艺、材料、设备、达到技术先进，力求工艺成熟可靠，具有可操作性；⑵、遵循“先整体后局部”的工作程序，先确定“平面控制网”，然后以控制网为依据，进行各细部尺寸的定位、放样和复核；⑶、坚持施工图复核制度，组织技术人员熟悉设计文件及施工图纸，弄清设计意图、复核计算施工图尺寸和相关测量要素，并会审做好记录；必要时与监理、设计、业主等单位共同审核，并完成审核记录；⑷、坚持动态测量控制制度，根据不同结构的测量需求，合理选用合适的测量设备、方法和频率。
⑸、必须严格审核测量原始依据的正确性，坚持“现场测量放样”与“内业测量计算”工作步步校核的工作方法；⑹、测量方法要科学、严谨、简捷，仪器选用要合适，使用要精心仔细，在满足工程需要的前提下，力争做到省工、省时、省费用。
⑺、坚持执行自检、互检合格后，报请请监理工程师验收的工作制度。
⑻、紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2、工程概况2.1、桥位地理位置吴家窑公路大桥位于大峪乡大泉村石板沟小学背面穿过吴家窑村，走向成东北西南走向，以此经过断崖、沟壑，在吴家窑背面半山腰与路基相接。
2.2、设计方案简介(1)、总体构造桥梁全长726.78m，全桥分联情况（自南向北）为：全桥共七联：（29.97+2×30+30.04）+（30.04+3×30+30）+（30+30+29.97）+（29.97+30+29.97）+（29.97+30+29.97）+（29.97+30+29.97）+（29.97+30+29.97）上部结构采用预应力砼（后张）小箱梁，先简支后连续；下边桥台采用桩基础。
⑵、设计标准公路标准：高速公路；设计速度：80km/h；设计荷载：公路-Ⅰ级，桥面净宽11.75～14.45m。
防震：地震动峰值加速度0.05g,地震基本烈度6度，抗震设防措施等级为7度。
设计洪水频率：百年一遇洪水流量63.6立方米/秒；2.4、气象条件项目区属于南温带和亚湿润气候，春季温和，气温回升，干旱少雨；夏季炎热，雨量集中；秋季凉爽，天朗气清；冬季寒冷，雨雪稀少，多西北大风；四季分明，冷暖适宜，年平均气温14.3摄氏度，最热月平均气温27.1摄氏度，最冷月平均气温0.4摄氏度，极端最高气温一般在37.6摄氏度---42.5摄氏度之间，极端最冷温度一般在-7.3摄氏度-----13.4摄氏度；年降雨量673mm各季降水量不均衡，其中夏季最多冬季最少，年平均无霜期225天；冬季多西北风，夏季多东南风，根据《中国季节性冻土标准冻深图》，路线最大冻结深度小于60cm，一般为30～40cm。
主要气象灾害有暴雨、洪涝和干旱。
主要气象要素见下表。
主要气象要素表2.5、全桥主要结构形式和工程数量登汝高速四分部吴家窑大桥全桥主要结构形式和工程数量表43、测量的特点和难点⑴、群桩基础，最大桩径φ180cm，4-9#墩的每个墩位包含12根桩基础，最大设计桩深22m；⑵、高墩施工，主桥最大墩高达到29.9m。
⑶大跨度连续刚构施工，最大跨度达到30m；⑷、大体积混凝土施工，主桥承台尺寸达到了280cm×650cm×280cm；⑸、由于工期紧得原因，需要进行冬季施工；⑹、大型预制梁施工，预制T梁的跨度达到了30m。
4、测量控制的目的⑴、施工测量一方面要保证各施工阶段的安全，以及施工过程中结构线型符合设计要求。
另一方面对施工过程中的测量数据进行统计和分析，对施工过程结构线型的变化进行预测和控制，优化施工工序，提高施工工艺水平。
⑵、大型桥梁施工测量方案的建立，必须依据桥梁施工方法及详细施工计划来进行，同时同施工监控系统紧密地联系在一起。
5、组织安排5.1、测量机构组成为优质高效地完成吴家窑大桥测量任务，并始终以“科学、公正、准确、高效”的工作理念，为施工生产提供优质、满意的技术服务。
为保证测量工作顺利开展，测量工作实行总工负责制，并专设测量小组。
由总工程师和副总工程师负责组织实施，设专职测量工程师管理、协调测量放线全过程，并报监理检查验收。
5.2、仪器配备为满足测量精度的要求,测量器具必须经过专业检测部门检测，保证其在检定期内。
测量器具配备计划如下表所示：5.3、测量制度5.3.1、交接桩工作⑴、工程中标后，由项目部总工程师组织、业主与监理技术主管部门测量工程师和项目部相关人员参加，主动联系建设单位、设计单位及时进行交接桩。
⑵、交接时，应按交接书面资料所列桩橛现场逐点交接并查看实际状态，并在现场作出明显标识，以利查找。
⑶、交接签认时，交桩书面资料必须真实、齐全；交接桩记录应写清存在问题和处理意见，并报业主单位和监理单位。
⑷、按业主单位和监理单位的要求，对工程范围（含临时工程）放样确定界线，参与办理征地拆迁工作。
5.3.2、施工测量施工测量分为施工复测、控制网测设、施工放样及检查、竣工测量四个阶段。
严格施工过程中的测量管理，做好施工中的交接桩、补桩、护桩工作，实行定期的复测，施工测量、放线放样实行双检制。
对工程施工测量全过程进行控制，保障建筑物空间位置及几何尺寸的准确性,将误差控制在规定范围之内，以满足建筑物明确和隐含的功能需要。
5.3.2.1、施工复测⑴、交接桩完成后，由项目部总工程师组织现场技术人员系统地进行施工复测及重点工程控制测量，标段交界处应由双方共同复测，确保中线、高程正确及交界处衔接一致。
⑵、复测工作应在开工前完成，中桩、基线桩、导线桩、水准基点桩加密应满足施工放样的需要，墩台定位（中心桩撅）宜在复测中完成，以便在正式灌注混凝土基础时引用其成果。
⑶、复测成果应由项目部总工程师组织系统地整理书面报告，报经上级主管部门审核，其总工程师批准后，及时发至作业层技术部门应用、报上级主管部门备案。
⑷、各类桩撅要妥善保护，根据情况进行加固，并在现场作明显标识，以防误用；在施工影响范围内的桩要钉设护桩或外移桩，绘制护桩示意图；定期检查桩撅是否移动、下沉，发现后应采用可靠方法重新补设定位，重新测量。
5.3.2.2、测量控制网测设⑴、250m以上的长大构造物、500m以上的路基工程施工前应布设测量控制网。
管段工程施工复测完成后，应根据设计单位所交的控制点，中桩、基线桩、导线桩、水准基点桩的情况，按照《施工测量技术规范》的要求进行补桩加密，形成测量控制网，以满足施工放样的需要，并定期进行测量复核。
⑵、测量控制网由项目部总工程师负责组织编制。
测量控制网成果书，必须报上级主管部门复核、备案。
5.3.2.3、施工放样测量及检查⑴、施工放样采用施工复测和控制网成果，如有破坏应报请上级技术部门（原测设单位）采用原测量精度进行补设。
⑵、特大桥、大桥、墩台桩或基础混凝土灌注，墩身立模顶帽混凝土灌注施工前，应由作业层测量人员放线，技术主管或工程部长复测，业主单位和监理技术部门复核无误后方可据以施工。
⑶、桥墩台灌注顶帽混凝土，技术人员应跟班作业，其中线及高程控制精度按相关规定要求执行。
5.3.2.4、竣工测量⑴、竣工测量由项目部总工程师负责组织实施，业主单位和监理技求部门视具体情况派员参与。
⑵、竣工测量结果整理后，列入竣工文件，并报业主单位和监理技术部门备案。
⑶、架梁前桥梁墩台顶帽要进行中线、水平、跨度、偏角十字线和支座螺栓位置测设，并详细记录测量结果。
⑷、公路路面施工前以调整的中线水平为基准，要按施工及验收规范的规定测量基面水平及平面尺寸、水沟尺寸、挡护建筑物尺寸，并据以交底，整修达标。
⑸、作业层技术人员在桥梁、中线水平及几何尺寸测量后，填写丈量记录和检查证，现场质检工程师复核签认。
⑹、工程竣工交验前，竣工复测成果及桩撅复核按照相关规定办理，并按竣工验收要求填制竣工资料。
⑺、其他工程按行业规定和建设单位要求办理。
5.3.3、测量管理⑴、建立健全测量复核制度。
项目部设专职测量工程师,作业层项目队设由若干名技术人员和测量工组成的测量小组,根据职责实施各项测量工作。
⑵、现场实施测量作业，必须使用专业记录簿逐项记录测量数据，原则上用铅笔书写，禁止使用圆珠笔或钢笔。
⑶、测量记录不得涂改、撕毁，如有误可作明显的勘误记号标识。
记录中参加人员、设备、日期、地点、天气、工程地点（部位）等事项应填写完备、清楚，并有施作人签字。
记录数据必须真实反映操作过程的实际情况，在通常情况下应有计算结果，示意草图，并附有相应结论。
⑷、测量工作的内业资料必须有两人独立计算，校核无误后方可使用；在申报业主单位和监理技术部门复测时，必须同时报送内业测量资料。
重要部位的放样（如墩、台施工定位等）应采用不同方法分别进行计算，并报请技术负责人审核，签认后执行。
重要工程、控制工程、施工复测等测量必须有测量成果书，报请总工程师签认。
测量成果书应资料齐全，计算准确，文整清楚，签字齐全；测量成果资料（书）为受控资料，应按受控资料的有关规定办理。
⑸、上级技术部门在进行测量复核时，必须独立计算资料,优先选用具有闭合条件的方法,严禁直接使用上报的测量计算资料,避免误差造成超限产生的错误。
⑹、测量工作应根据人员和仪器设备状态选择方法。
在使用全站仪数字化测量时，必须有误差监测手段，对各种误操作必须有查错功能和纠错能力。
⑺、测量轴线、基点应与相邻合同段至少三个基点进行重叠衔接（导线点、中线点、水准基点）。
一个工程项目（隧道、桥梁等）分别由两个以上单位施工时，应建立统一的控制网，统一平差，采用统一坐标体系。
⑻、测量员暂离岗位或调转时，必须进行测量工作移交。
内容包括：施工桩撅现场点交（并附桩位示意图、中线、水准基点表）；测量记录、测量成果书等。
在有条件时，进行复测后方可移交。
移交工作由总工程师（技术主管）负责组织，办理交接清单，双方签字。
⑼、在开工初期，基线、控制网、已开工的重点工程，由上级专职测量工程师进行复核测量；跨年度施工的结构复杂的大桥、每年进行一次复核测量。
其余如中桩、基线桩、导线桩、水准基点桩及其加密桩的复测由项目总工程师制定并组织实施。
6、控制测量等级和技术要求6.1、平面控制测量和技术要求（1）、平面控制测量等级平面控制测量采用平面控制网三角测量。
平面控制测量等级见下表，《公路桥涵施工技术规范》（JTG/T F50-2011）。
