液压缸修复技术及工艺流程绝密

液压油缸维修装配步骤液压油缸是一种广泛应用于机械设备中的重要部件，用于产生机械动力。

在使用过程中，由于长时间的工作和外力的影响，液压油缸可能会出现故障或损坏，需要进行维修和更换。

下面将介绍液压油缸维修装配的步骤。

1.评估和排除问题：在进行液压油缸的维修之前，需要首先评估问题的严重程度，并确定维修的必要性。

可以通过观察油缸的外观和听取工作人员的反馈来初步判断问题的原因。

然后，可以通过一些基本的检查和排除步骤，例如检查油缸是否有漏油、清洁活塞杆表面是否有损坏等，来进一步确认问题。

2.拆卸液压油缸：如果确认液压油缸需要维修，就需要进行拆卸。

先将油缸固定在工作台上，使用适当的工具拆下油缸两端的接头。

然后将油缸从机械设备上取下，并放置在干净的工作台上。

3.清洁和检查：将拆下的液压油缸进行彻底清洁，去除表面的污垢和油渍。

使用脱脂剂或清洁剂进行清洗，注意避免刮擦油缸的表面。

清洁完成后，对油缸进行全面检查，检查是否有磨损、漏油或其他问题。

如果发现严重的损坏，可能需要更换部件。

4.更换密封件：密封件是液压油缸中常见的磨损和漏油原因之一、如果发现密封件有破损、老化或漏油的情况，需要及时更换。

首先将原有的密封件取出，并清洁密封槽。

然后使用适当的工具和技术，安装新的密封件。

注意要按照规定的顺序安装密封件，确保其正确的位置和方向。

5.组装和调试：在更换密封件后，将其他部件组装回液压油缸中。

首先将活塞杆插入油缸的孔中，并确保其正确对中。

然后根据规定的顺序，安装其他部件，例如油缸套筒、活塞密封圈等。

安装完成后，使用相应的工具和设备进行液压油缸的调试和测试，确保其工作正常。

6.安装液压油缸：在液压油缸维修装配完成后，将其安装回原机械设备中。

确保液压油缸的固定和连接处紧固可靠，以防止松动和漏油。

还需注意油缸的正确对中，确保其工作过程中运行平稳。

7.测试和保养：在液压油缸安装完成后，进行必要的测试和调试，确保油缸正常工作。

可以进行负载测试和运行测试，检查油缸的工作性能和稳定性。

液压油缸磨损修复方案我司技术部门根据日照某钢铁企业提出的有关液压油缸出现的磨损、拉伤等相关技术问题、以及我司以往的技术经验和实际工况，提供了以下技术服务。

修复设备：电火花冷焊修复机型号：YBE2型一、液压油缸常见问题液压油缸在使用过程中常由于密封件磨损、缸筒磨损、内壁划伤、内壁腐蚀、活塞或活塞杆划伤等故障造成，液压设备执行元件涂压钢的密封性能直接影响到设备得性能，尤其是较大的液压油缸在其密封型受损后，更换零部件困难且成本较高！二、液压油缸常见修复方法对比1. 氩弧焊氩弧焊的最大特点是施工简便、修复成本低、时间短。

氩弧焊在施焊过程中不可避免地会在焊修部位形成熔池（产生局部高温），从熔池到工件本体之间的不均匀加热必然造成焊区及热影响区产生热应力，导致焊修件变形、裂纹（如铸铁件、高碳钢件炸口等）、局部硬化、相组织变化、疲劳性能下降等缺陷。

焊修过程中还会导致熔池及熔池附近产生气孔、相变、机械性能降低等问题。

因此，用氩弧焊方法修复油缸局部缺陷，常常是一种不得已而为之的选择。

2. 钎焊为了降低焊修时的施焊温度，使用熔点较低的焊料进行热熔焊——即钎焊。

氩弧焊与钎焊的最大不同之处在于钎焊时在工件上不形成熔池，在钎焊过程中熔化的只是钎料（钎料的熔点较低），基体并未真正熔化，利用钎料熔化后的浸润作用粘附基体并在钎焊部位形成修复层。

如果钎料、焊剂选择恰当，钎料与基体间的微扩散有助与提高钎焊层与基体间的结合强度。

因此，与熔化焊相比，钎焊时工件的热影响小，零件很少变形，机械性能也不会受到太大的影响。

钎焊的最大缺点是焊层软、强度低，当钎料或助焊剂选用不当时，钎焊层与基体结合不牢，因此焊后使用寿命短。

3. 贴片焊贴片焊的原理是当基体金属和贴片金属之间有较高的接触电阻时，脉冲电源瞬间输出的大电流脉冲所产生的电阻热将金属片与基体粘结在一起。

在单位面积上产生的电脉冲越多，粘结点越多，金属片与基体的粘结强度越高。

由于补片时只是在电极接触部位出现瞬间高温，在补片过程中工件本身不会升温，因此热影响小。

修理液压缸的方法和技巧有哪些液压缸在液压设备中占有重要的地位，其故障将直接影响设备的正常工作和寿命。

那么对于液压缸的故障应该怎么进行维修呢?以下是店铺为你整理的修理液压缸的方法，希望能帮到你。

修理液压缸的方法1. 由于安装型式不当引起的O形圈失效有时，设计者从装配、安装、工艺及零件强度等因素，考虑将O 形圈设计成角密封或端面密封型式。

我们认为这种密封型式不宜用于中高压液压缸，因为此类型式的密封作用主要是靠拉杆或螺钉的压紧力来保证的。

随着液压缸的工作时间或工作压力的增加，将出现螺钉松动或拉杆的拉伸变形现象，导致压紧力减小，从而失去密封作用，产生泄漏。

另外，如果几个螺钉的拧紧程度不同也有可能引起泄漏。

这种情况虽可通过均匀拧紧螺钉或在螺母上加防松装置予以解决，但最好还是将端面密封或角密封改为圆周密封。

2. 端盖上螺钉失效经定期检查或更换密封圈后的液压缸重新运行时，经常仅运转两三天便因压盖上的螺钉损坏而出现泄漏。

这种故障一般是由于液压缸拆装后立即投入运转造成的。

虽然组装时已将螺钉均匀拧紧，但因摩擦阻力随螺钉接合面的粗糙度不同而异，各螺钉的实际紧固力不尽相同，有的螺钉处于一种假紧固状态。

因此液压缸工作后各螺钉的受力是不均匀的。

若压盖与缸筒法兰之间留有压紧余量，螺钉又未完全拧紧时，上述现象会更加明显，以致于造成螺钉逐个损坏。

这类故障的解决办法是：在液压缸组装后不要立即投入正式运行，而是先加压，然后再度将螺钉拧紧，拧紧时应注意使压紧量保持均等。

若必须留有一定间隙时，应插入适当的垫片，再将螺钉完全固紧。

3. 因导向套和活塞支承环的过度磨损而引起密封件快速损坏若液压缸因有泄漏而达不到预定的输出力时，其原因多数是由于活塞杆上的密封件损坏所致。

而密封件的频繁损坏又归因于导向套和活塞支承环的过度磨损。

当导向套与活塞杆、活塞支承环与缸筒的动配合间隙超过一定限度时，不但会加速密封件的磨损，而且还可能引起液压缸失稳，造成活塞杆弯曲，因此必须对磨损的导向套及活塞支承环进行修理或更换。

液压杆、油缸修复技术及其应用1．前言工程机械常见的破坏形式主要包括摩擦副的磨损和局部破坏（拉伤、电击伤、压坑等）。

对于磨损件的修复，传统的修复方法包括：机械加工修理法（如修理尺寸法、附加零件法、局部更换法等）、焊接修理法（堆焊、补焊、钎焊等）和电镀修理法（低温镀铁、镀铬）等。

对于结构简单的零部件也可以采用热喷涂（热喷焊）修复技术。

对于重要零部件的局部破坏（如液压杆、油缸的拉伤、电击伤、压坑等），采用上述维修方法常常是费工、费时、费料，甚至无法修复。

本文主要介绍一些局部破坏的修理方法，并详细说明每种方法的优缺点，以便从事工程机械维修的技术人员针对具体问题进行可靠维修。

2．焊修技术的优缺点对于局部损伤，常用的焊修方法包括补焊、堆焊、钎焊等，每一种焊修方法都有其自身的特点和不足。

2．1 补焊焊接技术用于修复零部件的局部缺陷时称之为补焊。

补焊的最大特点是施工简便、修复成本低、时间短。

补焊时应根据材质的种类选用恰当的补焊材料和补焊工艺。

对于普通碳素钢，应根据材质的碳当量（而不是含碳量）确定补焊方法。

对于不锈钢、铸铁、铝及铝合金应的补焊应特别注意材质的性能和工件的使用环境，做到基体问题具体分析，把握好焊前处理、施焊、焊后处理方法及施工参数。

既然补焊是焊接的一种特殊形式，在施焊过程中不可避免地会在焊修部位形成熔池（产生局部高温），从熔池到工件本体之间的不均匀加热必然造成焊区及热影响区产生热应力，导致焊修件变形、裂纹（如铸铁件、高碳钢件炸口等）、局部硬化、相组织变化、疲劳性能下降等缺陷。

焊修过程中还会导致熔池及熔池附近产生气孔、相变、机械性能降低等问题。

因此，用补焊方法修复局部缺陷，常常是一种不得已而为之的选择。

2．2 钎焊为了降低焊修时的施焊温度，人们使用熔点较低的焊料进行热熔焊——人们常称之为钎焊。

补焊与钎焊的最大不同之处在于钎焊时在工件上不形成熔池，在钎焊过程中熔化的只是钎料（钎料的熔点较低），基体并未真正熔化，利用钎料熔化后的浸润作用粘附基体并在钎焊部位形成修复层。

液压油缸及活塞杆修理
液压油缸及活塞杆修理是涉及液压系统的维修工作，对于液压系统的运行正常起着至关重要的作用。

以下是液压油缸及活塞杆修理的基本步骤：
1. 检查问题：首先需要检查液压油缸及活塞杆存在的问题，如漏油、卡死等。

可以通过观察和测量来确定具体问题。

2. 卸除液压油缸：在进行修理之前，液压油缸需要从机器或设备中拆卸出来。

此步骤可能需要使用工具和设备，如螺钉刀、扳手等。

3. 拆解液压油缸：将液压油缸拆解为其组成部分，如活塞、密封件等。

这可能需要注意保护现场和使用适当的工具，以防止损坏零件。

4. 清洗和检查零件：清洗液压油缸和活塞杆的各个零件，以去除污垢和残留物，并进行仔细检查。

检查各个零件是否有磨损、裂纹或其他损坏情况。

5. 更换密封件和其他零件：如果发现任何损坏的密封件或其他零件，需要进行更换。

在更换时，确保使用适当的零件，并正确安装。

6. 组装液压油缸：将修理好的零件重新组装回液压油缸中。

确保正确安装和紧固各个零件，并确保液压油缸能够正常工作。

7. 安装液压油缸：将修理好的液压油缸重新安装到原机器或设备中。

使用适当的工具和设备进行安装，并确保液压油缸和相关部件之间的连接紧密无漏。

8. 测试和调试：完成安装后，进行测试和调试，确保液压油缸和活塞杆的运行正常，并没有漏油或其他问题。

以上是液压油缸及活塞杆修理的基本步骤。

需要注意的是，修理液压系统可能需要专业的知识和技能，建议在有经验的人的指导下进行修理。

自移机尾液压油缸修复方法自移机尾液压油缸修复方法关键词：绗磨扩孔车削磨削板直研磨弹性顶尖热变形镀铜镀? 抛光煤矿井下自移机尾推移装置油缸。

因使用矿用乳化液作为传动介质，设备工作环境不好，经常出现失效现象。

失效的主要原因是缸筒内孔侵蚀，拉伤。

活塞杆表面侵蚀，镀层脱落，进而引起活塞及活塞套密封快速磨损，引起液压推移装置失效。

针对此类问题，我们在修复时针对不同损坏情况，总结出一些修复方法，供大家参考。

一、缸筒修复方法1、衍磨修复法在缸筒内出现轻微侵蚀，划伤，且深度小，长度不大情况下，一般采用对缸筒内孔进行衍磨，清除锈蚀斑点，毛刺，使缸筒内孔表面光滑，不损伤密封就能满足使用要求。

在装配时，应对缸筒内孔进行测量，如果缸筒内孔尺寸能控制在比原公差降低两个公差等级。

原则上采用原活塞密封套。

密封圈，导向环根据缸筒实际尺寸外径加大定制。

以保证装配使用要求。

2、扩孔衍磨修复法在缸筒内孔出现侵蚀严重，划痕较深等问题时，一般衍磨很难修复。

遇到这情况，可采用强力衍磨或扩孔、衍磨等方法，将原缸筒扩大2cm左右就能达到缸筒光洁度及圆度要求。

在装配时，需实际测量缸筒尺寸，按实际尺寸设计制作活塞密封套，密封圈，挡圈，导向环等。

定制车削密封进行装配。

此种修复方法，一般定制密封时应留有配件，以防密封损坏后更换。

此方法一般费用较大，但能保证维修产品质量，使用寿命长。

二、活塞杆修复法1、恢复尺寸修复法①对于活塞杆局部锈蚀，面积不大，不集中，数量较少时采用不锈钢氩弧焊对锈蚀部位进行局部补焊，打磨，抛光等方法进行修复。

此方法简单、费用低。

且能满足使用要求。

②对于活塞杆局部镀层脱落，锈蚀坑浅，面积大等活塞杆，采用退铬层，抛光，重新镀铬法修复。

电镀后需保证公差要求。

如果抛光后局部个别部位镀坑较深，可采用氧弧焊局部焊接，人工打磨，修复后镀铬。

人工修复时，最好按活塞杆外径尺寸加工一个研磨套，对局部修复部位进行研磨处理。

③如果活塞杆锈蚀严重，退铬打磨抛光后不能满足电镀要求，就应对活塞杆校直进行磨削，车削处理，磨削尺寸小于原尺寸0.5毫米能达到电镀要求时，可采用先镀铜，后镀铬方法进行处理。

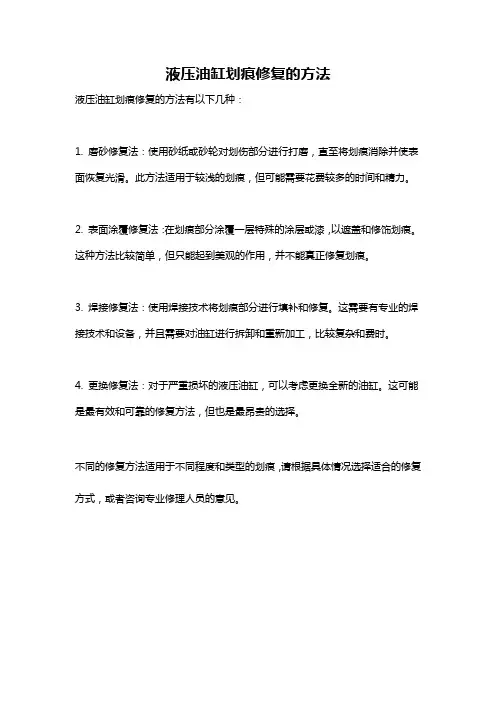

液压油缸划痕修复的方法
液压油缸划痕修复的方法有以下几种：
1. 磨砂修复法：使用砂纸或砂轮对划伤部分进行打磨，直至将划痕消除并使表面恢复光滑。

此方法适用于较浅的划痕，但可能需要花费较多的时间和精力。

2. 表面涂覆修复法：在划痕部分涂覆一层特殊的涂层或漆，以遮盖和修饰划痕。

这种方法比较简单，但只能起到美观的作用，并不能真正修复划痕。

3. 焊接修复法：使用焊接技术将划痕部分进行填补和修复。

这需要有专业的焊接技术和设备，并且需要对油缸进行拆卸和重新加工，比较复杂和费时。

4. 更换修复法：对于严重损坏的液压油缸，可以考虑更换全新的油缸。

这可能是最有效和可靠的修复方法，但也是最昂贵的选择。

不同的修复方法适用于不同程度和类型的划痕，请根据具体情况选择适合的修复方式，或者咨询专业修理人员的意见。

油缸缸筒内孔修理工艺
油缸缸筒内孔修理工艺是一种用于修复油缸内孔的技术方法。

油缸内孔是油缸的关键部分，用于容纳活塞和密封件，保证油缸的正常工作。

然而，在使用过程中，油缸内孔可能会出现磨损、腐蚀或疲劳裂纹等问题，导致油缸失效。

为了修复油缸内孔，我们需要采用一定的修理工艺。

首先，需要彻底清洗油缸内孔，将油污、灰尘和杂质等物质清除干净。

然后，使用特殊工具进行精确测量，确定内孔的尺寸和形状。

接下来，根据测量结果选择合适的修复方法。

常见的修复方法包括：焊接修复、镶铸修复和研磨修复。

焊接修复适用于较大的损伤区域，可以使用合金材料进行填充，然后进行机加工以恢复内孔的尺寸。

镶铸修复是将新的内衬套安装在已损坏的内孔上，以修复内孔的形状和尺寸。

研磨修复是使用砂轮或研磨工具对内孔进行研磨，以去除磨损或腐蚀的表层，恢复内孔的光洁度和尺寸。

修复完成后，还需要进行表面处理以提高内孔的耐磨性和密封性。

常用的表面处理方法包括：镀硬铬、电镀镍、喷涂涂层等。

这些处理方法可以增加内孔的硬度和耐腐蚀性，延长油缸的使用寿命。

总之，油缸缸筒内孔修理工艺是一项复杂的技术任务，需要根据具体情况选择合适的修复方法和表面处理方法。

通过正确的修复工艺，可以有效延长油缸的使用寿命，提高设备的可靠性和工作效率。

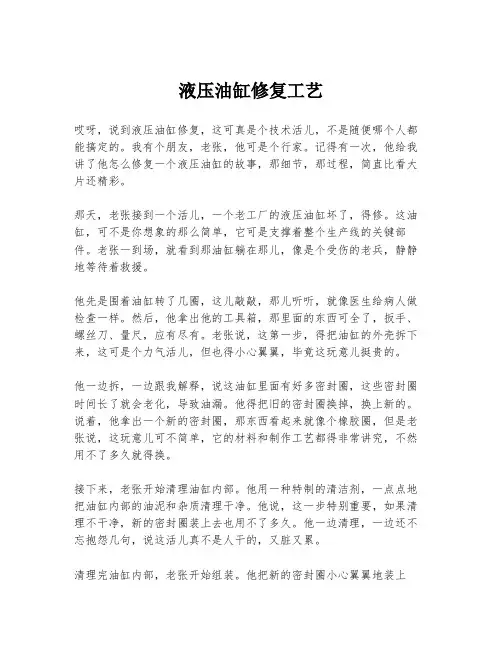

液压油缸修复工艺哎呀，说到液压油缸修复，这可真是个技术活儿，不是随便哪个人都能搞定的。

我有个朋友，老张，他可是个行家。

记得有一次，他给我讲了他怎么修复一个液压油缸的故事，那细节，那过程，简直比看大片还精彩。

那天，老张接到一个活儿，一个老工厂的液压油缸坏了，得修。

这油缸，可不是你想象的那么简单，它可是支撑着整个生产线的关键部件。

老张一到场，就看到那油缸躺在那儿，像是个受伤的老兵，静静地等待着救援。

他先是围着油缸转了几圈，这儿敲敲，那儿听听，就像医生给病人做检查一样。

然后，他拿出他的工具箱，那里面的东西可全了，扳手、螺丝刀、量尺，应有尽有。

老张说，这第一步，得把油缸的外壳拆下来，这可是个力气活儿，但也得小心翼翼，毕竟这玩意儿挺贵的。

他一边拆，一边跟我解释，说这油缸里面有好多密封圈，这些密封圈时间长了就会老化，导致油漏。

他得把旧的密封圈换掉，换上新的。

说着，他拿出一个新的密封圈，那东西看起来就像个橡胶圈，但是老张说，这玩意儿可不简单，它的材料和制作工艺都得非常讲究，不然用不了多久就得换。

接下来，老张开始清理油缸内部。

他用一种特制的清洁剂，一点点地把油缸内部的油泥和杂质清理干净。

他说，这一步特别重要，如果清理不干净，新的密封圈装上去也用不了多久。

他一边清理，一边还不忘抱怨几句，说这活儿真不是人干的，又脏又累。

清理完油缸内部，老张开始组装。

他把新的密封圈小心翼翼地装上去，然后是活塞，最后是外壳。

每一步，他都得确保所有的部件都严丝合缝，不能有一丝一毫的差错。

他说，这液压油缸，就跟人的心脏一样，一点儿都不能马虎。

最后，老张给油缸重新加满了油，然后启动机器，测试了一下。

那油缸运转起来，就像新的一样，一点声音都没有。

老张看着自己的杰作，满意地笑了。

他说，这活儿虽然累，但是看到这油缸又能正常工作，心里还是挺有成就感的。

这就是老张修复液压油缸的故事，虽然听起来可能有点枯燥，但是如果你在现场，看到老张那专注的神情，听到他那充满自信的语气，你会觉得，这不仅仅是修复一个油缸，这是在拯救一个工厂的生命线。

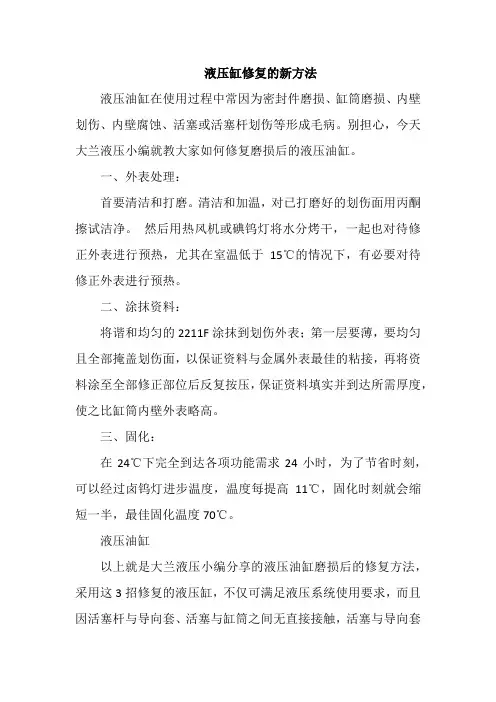

液压缸修复的新方法
液压油缸在使用过程中常因为密封件磨损、缸筒磨损、内壁划伤、内壁腐蚀、活塞或活塞杆划伤等形成毛病。

别担心，今天大兰液压小编就教大家如何修复磨损后的液压油缸。

一、外表处理：
首要清洁和打磨。

清洁和加温，对已打磨好的划伤面用丙酮擦试洁净。

然后用热风机或碘钨灯将水分烤干，一起也对待修正外表进行预热，尤其在室温低于15℃的情况下，有必要对待修正外表进行预热。

二、涂抹资料：
将谐和均匀的2211F涂抹到划伤外表；第一层要薄，要均匀且全部掩盖划伤面，以保证资料与金属外表最佳的粘接，再将资料涂至全部修正部位后反复按压，保证资料填实并到达所需厚度，使之比缸筒内壁外表略高。

三、固化：
在24℃下完全到达各项功能需求24小时，为了节省时刻，可以经过卤钨灯进步温度，温度每提高11℃，固化时刻就会缩短一半，最佳固化温度70℃。

液压油缸
以上就是大兰液压小编分享的液压油缸磨损后的修复方法，采用这3招修复的液压缸，不仅可满足液压系统使用要求，而且因活塞杆与导向套、活塞与缸筒之间无直接接触，活塞与导向套
的加工精度可相对降低，还可以避免缸筒及活塞杆因拉伤而造成的失效。

液压缸检修工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!液压缸检修工艺流程：①安全准备：断开液压源，排空液压缸内油液，确保作业环境安全。

②拆解检查：按照顺序拆卸缸盖、活塞杆、导向套等部件，注意标记零件位置，避免装配错误。

检查活塞、活塞杆、密封圈等磨损情况。

③清洁测量：彻底清洁各部件，检查活塞杆直线度、缸筒内壁磨损及损伤，测量缸筒内径、活塞杆直径，确认修复或更换需求。

④修复处理：针对磨损或损伤部件，采用机械加工、焊接修补、堆焊、镀铬等方法修复。

活塞杆表面处理，确保光滑度。

⑤更换密封：根据检查结果，更换所有损坏的密封圈、防尘圈等，选用合适规格的密封件。

⑥装配调整：按原顺序装配各部件，注意安装导向套、活塞杆密封时的位置与预紧力，确保装配质量。

⑦功能测试：重新连接液压源，进行功能测试，检查有无泄漏，活塞动作是否顺畅，力矩及速度是否达标。

⑧性能验证：根据液压缸的工作特性，进行负载试验，确保达到设计工作压力和行程要求，记录测试数据。

⑨油漆防护：检修完毕，对液压缸外部进行清洁并涂刷防锈漆，增强防腐能力。

⑩记录归档：整理检修过程中的检测数据、更换零件记录及测试报告，归档备查，为后续维护提供依据。

液压缸划痕怎么修补？液压供工程机械往往在恶劣的环境下作业，其中液压油缸的活塞杆暴露在外面最容易受到伤害。

例如拉伤，电击，砸伤，或者沙粒等卡在油封内，等都会对液压油缸活塞杆表面造成损坏。

如果不及时修复，那么会导致油封损坏，漏液压油，又因为液压油缸活塞杆表面有液压油的存在，会吸附灰尘等颗粒杂质，这些杂质随着液压油缸的伸缩最终回到液压油箱内。

液压油污染后会对泵阀造成磨损，各个电磁阀针也容易卡住而造成不好排查的故障。

所以液压油缸活塞杆有划痕应该即使修复。

而正规的修复方法就是返厂镀铬修复，可以恢复原厂标准数据尺寸。

但是实际中工地往往工期紧，不可能拆下来返厂修理或者因为小毛病就更换油缸总成的。

上图中就是小划痕用高号砂纸蘸液压油把划痕磨平，磨光。

当然这只是处理小划痕，应急的办法。

如果油封已经开始渗油，处理后必须更换新油封。

像这种电击伤的活塞杆，镀铬层已经破坏，伤痕特别深。

不必拆油缸，可以采用电刷镀来出处理。

电刷镀现场就可以做，专门有人做这个。

第一步清理干净，第二步电镀涂底，第三步镀铜快速补肉，第四部磨平，第五部镀铬，镀镍。

整个过程都是在刷渡一些五颜六色的液体，非常好玩。

当然最终效果也比较理想，省时，省力，不需要大拆卸，修复后也比较耐用。

还有就是采用冷焊，钎焊等方法来修复。

具体流程也是把缺损面重填后，磨平，抛光处理。

实际还有几个土办法来做应急修复，例如小磨损采用二合一胶修复，坑底做好除油处理，清洁后用二合一胶重填，硬化后用砂纸慢慢磨平抛光。

如果遇到大一点的破损，也可以采用钻孔，套扣，采用合适的钢螺丝修复。

具体根据破损程度，钻大小合适的孔，套扣后把钢螺丝杆涂胶后拧入之后割断，磨平，磨光。

可以应急使用!。

９５　科技咨询导报　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｃｏｎｓｕｌｔｉｎｇ　Ｈｅｒａｌｄ工　业　技　术２００７ ＮＯ．０９Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｃｏｎｓｕｌｔｉｎｇ　Ｈｅｒａｌｄ液压油缸活塞杆的修复工艺与方法王慧珠（哈尔滨工程机械制造有限责任公司 技术工艺部 １５００４６）摘　要：液压油缸属于较为精密的动力执行元件。

当液压油缸的活塞杆由于弯曲或表面出现划痕时，将会影响液压油缸的正常使用。

本文介绍一下液压油缸活塞杆的修复工艺与方法，以供参考。

关键词：活塞杆 修复中图分类号：Ｆ４１６．６７文献标识码：Ａ文章编号：１６７３－０５３４（２００７）０３（ｃ）－００９５－０１１　活塞杆表面轻损伤修复当活塞杆表面损伤较轻（深度≤１ｍｍ）时，常采用电刷镀技术进行修复，具体工艺过程如下：１．１前期处理①先用砂轮将活塞杆表面损伤处修磨平整，使边缘圆滑过渡。

然后，利用小型抛光轮进行表面抛光处理，使其表面粗糙度为Ｒａ＝１．６μｍ左右。

②用车床加工一圆弧样板（见图１），样板内径与活塞杆直径相同，将圆弧样板切割成２片，该样板用于修复过程的圆度检测。

③用胶带和塑料布将活塞杆杆体完好处包上，在损伤处两侧与杆体完好处之间留少量间隙，以便于回收镀液和保护杆体。

④选用半圆形石墨作阳极。

阳极外包一层棉布，再包上涤纶包套，单边厚度５￣６ｍｍ。

然后用０号橡皮筋扎紧。

１．２电刷镀修复工艺①电净：选用ＴＧＹ－１号电净液，活塞杆接电源负极（正接），通电，电压为１０￣１４Ｖ，时间１０￣３０ｓ。

电净的目的是去除表面油膜。

电净后用自来水冲去活塞杆表面的残液。

②活化：选用ＴＨＹ－５活化液。

接电源正极（反接），通电，电压为１２￣１５Ｖ，时间１０￣３０ｓ；活塞杆接电源负极（正接），通电，电压为１０￣１２Ｖ，时间１０￣２０ｓ。

此时活塞杆表面呈银灰色。

活化的目的是去除活塞杆表面的氧化膜。

③刷镀底层：镀特镍（ＴＤＹ１０１），无电擦拭３￣５ｓ。

液压缸活塞杆拉伤的不解体修复
当活塞杆出现划痕或凹坑及高压电击伤后，我们运用工模具修补机在野外不解体对液压缸进行修复，取得了较好效果，修复方法如下：
1.对拉伤表面的清洗将活塞杆拉伤的部位伸出，用丙酮擦洗划伤的表面，洗去表面油污。

2.焊修方法焊材可用0.02mm的不锈钢片或用钢卷尺卷片代替，其长度可根据划伤印痕的长短确定；使修补机的一极与机械搭铁；焊笔头的形状根据划痕形状来确定，可以做成圆形、扁形。

施焊时将修补机电压调到中间值，把不锈钢片压在划痕上，用焊笔在钢片上来回滑动，通过修补机的脉冲放电，使钢片全部烧熔在活塞杆上。

若划痕较大，如一次不能焊平，可再放一片焊接并压平，然后用油石将焊接处打磨光滑，最后用0号水砂纸打磨焊接处，使之光滑平整且圆滑过渡。

3.注意事项
1.焊笔在滑动过程中要始终压紧，不要产生火花。

2.要注意保护活塞杆划痕周围的工作表面，防止万一出现火花使其损坏而造成新的损伤。

3.电压的选择以能将钢片熔化且不产生较大的火花为准。

1
4.特点用工模具修补机修复活塞杆时不需拆卸液压缸；在有220V电源的地方就可以实施；效率高、工艺简单、便于掌握，非常适合野外条件下的快速抢修；但不能修复缸筒内壁的损伤，使用上有一定的限制。

1。

液压缸修复的技术标准一、外观检查1.检查液压缸的表面是否有裂纹、变形、划痕等损伤。

2.检查液压缸的安装座表面是否平整，是否有磨损或损伤。

3.检查液压缸的活塞杆表面是否光滑，是否有弯曲、变形、划痕等损伤。

4.检查液压缸的缸筒表面是否光滑，是否有磨损、划痕等损伤。

二、尺寸测量1.测量液压缸的缸筒直径，以确保其符合设计要求。

2.测量液压缸的活塞杆直径，以确保其符合设计要求。

3.测量液压缸的行程，以确保其符合设计要求。

4.测量液压缸的安装座尺寸，以确保其符合设计要求。

三、表面处理1.对液压缸的表面进行清洁处理，去除油污、杂质等。

2.对液压缸的表面进行防锈处理，以防止生锈和腐蚀。

3.对液压缸的表面进行涂层处理，以提高表面的耐磨性和耐腐蚀性。

四、密封性能测试1.对液压缸的密封件进行压力测试，以确保其密封性能符合要求。

2.对液压缸的活塞杆和缸筒进行配合测试，以确保其配合紧密、无泄漏。

3.对液压缸的整体进行压力测试，以确保其密封性能符合要求。

五、强度测试1.对液压缸的活塞杆进行拉伸强度测试，以确保其能够承受规定的载荷。

2.对液压缸的缸筒进行压力强度测试，以确保其能够承受规定的压力。

3.对液压缸的安装座进行强度测试，以确保其能够承受规定的载荷。

六、活塞杆弯曲测试1.对液压缸的活塞杆进行弯曲测试，以确保其弯曲变形量在规定范围内。

2.对液压缸的活塞杆进行扭曲测试，以确保其扭曲变形量在规定范围内。

七、活塞与缸筒间隙测量1.使用塞尺或千分尺等工具测量活塞与缸筒之间的间隙，以确保其符合设计要求。

2.分别在活塞的不同位置进行测量，以获得全面的间隙数据。

八、缓冲装置检查与调整1.检查液压缸的缓冲装置是否完好无损，是否有磨损或损伤。

2.根据需要调整缓冲装置，以确保其在工作过程中能够充分发挥作用。

九、安全防护装置检查1.检查液压缸的安全防护装置是否完好无损，是否有磨损或损伤。

2.检查安全防护装置的固定是否牢固，以确保其在工作过程中不会脱落或移位。

淄博索雷工业设备维护技术有限公司液压缸筒内壁划伤修复技术一、液压缸筒内壁划伤原因分析液压油缸是工程机械最主要部件，也是最易出现问题的部件，尤其是油缸内表面划伤更为普遍。

主要原因如下：1. 装配过程中零件毛刺处理不干净混入异物造成的缸壁划伤。

2. 划伤沟槽挤出的材料屑沫会嵌入密封件，运行时在损坏密封件工作部位，造成新划伤区域痕路。

3. 活塞滑动表面面压过大造成的烧结现象因活塞杆自重作用使活塞倾斜，出现别劲现象，或者由于横向载荷等的作用，使活塞滑动表面的压力上升，将引起烧结现象。

时间延长就造成严重划伤。

4. 活塞环的损坏活塞环在运行中发生破损，其碎片夹在活塞的滑动部分，造成划伤。

5. 电镀硬铬层的磨损，多数是由于活塞的摩擦铁粉的研磨作用造成的，中间夹有水分时，磨损更快。

因金属的接触电位差造成的腐蚀，只发生在活塞接触到的部位，而且腐蚀是成点状发生的。

二、液压缸内壁划伤修复技术1.传统的修复方法是将损坏的部件进行拆卸后的外协修复，或是进行刷镀或是进行表面的整体刮研，修复周期长，修复费用高。

2.采用美国索雷高分子纳米聚合物技术在现场进行划伤尺寸的恢复修复，其材料优异的附着力和良好的抗压能力，不但能够满足上述的工况要求下的生产使用要求，而且操作工艺简单易行，既无热影响，涂层厚度又不受限制。

同时涂层本身具有的优越的耐油耐腐蚀性能及自润滑功能，确保了修复后的耐磨性能，保证了企业的正常生产，避免了设备部件的损坏加剧。

案例展示：三、修复工艺1．表面除油，将常年渗金属表面的油清洗干净。

2．用角磨机对将划伤部位表面处理，并沿缸筒壁打磨出沟槽，最好是燕尾槽。

3．用无水乙醇对修复面进行清洗。

4．将SD7104金属聚合物材料涂至整个修复部位后反复按压，确保材料填实并达到所需厚度，使之比缸筒壁表面略高。

5．卤钨灯加温固化，以缩短固化时间。

6．材料固化后，用油石沾水修复出标准面，确保密封性。

液压油缸维修引言液压油缸是一种常用的液压传动元件，广泛应用于机械设备中。

然而，由于长期使用和外部环境的影响，液压油缸可能出现故障或需要维修。

本文将介绍液压油缸的维修方法和步骤，以帮助读者了解如何正确维护和修复液压油缸。

维修前准备在开始维修液压油缸之前，首先需要做好以下准备工作：1.安全措施：液压油缸维修需要一些专业的工具和技巧，同时也存在一定的危险性。

在进行维修操作前，务必戴上适当的防护手套和眼镜，并确保周围环境安全。

2.故障检查：在修理液压油缸之前，我们需要先确定故障原因。

可以通过观察油缸的运行状况、检查油液的进出口以及记录机器的报错信息来帮助确定故障点。

3.准备工具：维修液压油缸需要使用一些常规的工具，如扳手、套筒、橡胶锤等。

此外，还需要准备一些专用的工具，例如油缸密封圈拆装工具和油缸卸载工具等。

维修步骤以下是修理液压油缸的一般步骤：1.拆卸液压油缸：首先，需要将液压油缸从机械设备中拆卸下来。

拆卸液压油缸时，要小心保护油缸外壳，避免损坏或刮伤。

2.检查油缸内部：将液压油缸拆卸下来后，可以开始检查油缸内部的问题。

仔细观察油缸壁和活塞等部件，检查是否有严重的磨损、损坏或泄漏。

3.更换密封圈：如果发现油缸密封圈磨损或老化，需要将其更换为新的密封圈。

在更换密封圈时，应使用专用的工具，确保密封圈安装正确、严密。

4.清洁和润滑：在重新安装液压油缸之前，要对油缸内部进行清洁和润滑。

使用清洁剂或溶剂清洁油缸壁和活塞，然后再涂抹适量的润滑油。

5.重新安装液压油缸：在完成清洁和润滑后，将液压油缸重新安装到机械设备中。

确保油缸安装牢固，并根据需要进行调整和校正。

维护建议除了维修液压油缸外，以下是一些维护液压油缸的建议，可以延长其使用寿命和性能：1.定期检查：定期检查液压油缸的运行状况，包括检查油液的流量和压力、观察油缸的活塞行程等。

如果发现任何异常情况，应及时采取措施进行维修。

2.保持清洁：保持液压油缸的清洁是非常重要的。
